Azure Elastic SAN で Azure VMware Solution を使う

  • [アーティクル]

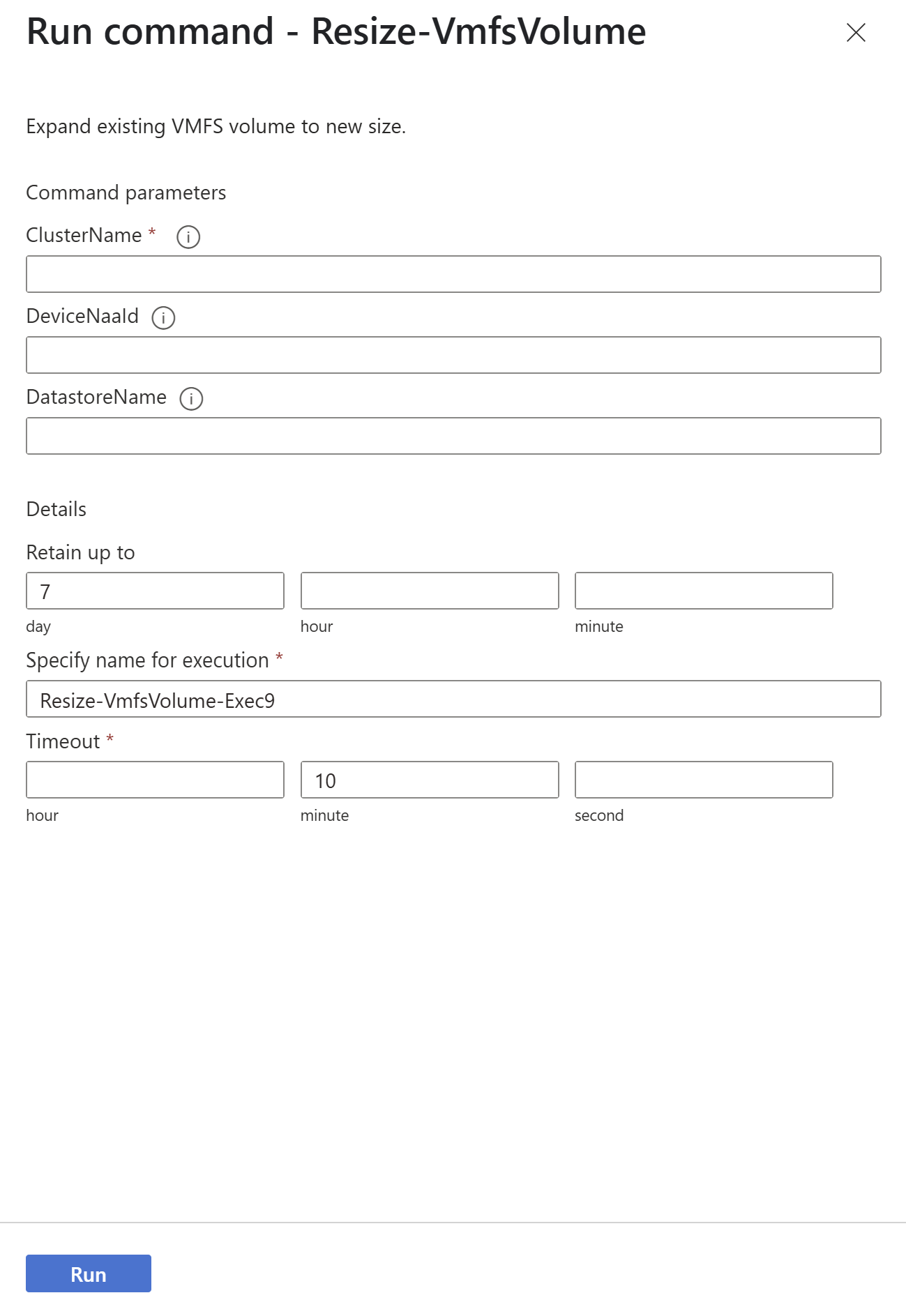

この記事では、Azure VMware Solution のバッキング ストレージとして Azure Elastic SAN を使う方法について説明します。 Azure VMware Solution は、永続ストレージのオプションとして iSCSI データストアのアタッチをサポートしています。 Azure Elastic SAN ボリュームを使って仮想マシン ファイル システム (VMFS) データストアを作成し、それらを任意のクラスターにアタッチできます。 Azure Elastic SAN によってサポートされる VMFS データストアを使うと、クラスターをスケーリングする代わりにストレージを拡張できます。

Azure Elastic 記憶域ネットワーク (SAN) は、大規模なデータベースとパフォーマンス重視のミッション クリティカルなアプリケーション間のワークロードの最適化と統合の問題に対処します。 Azure Elastic SAN の詳細については、「Azure Elastic SAN とは」を参照してください。

前提条件

続行するには次の前提条件が必要です。

  • プライベート クラウドが、Elastic SAN を使用できるリージョンにあることを確認します。

  • プライベート クラウドが存在する可用性ゾーンを把握します。

    • UI で、Azure VMware Solution ホストを選びます。

      Note

      ホストはその可用性ゾーンを公開します。 同じサブスクリプションに他の Azure リソースをデプロイする場合は、その可用性ゾーンを使う必要があります。

  • プライベート クラウドが含まれているサブスクリプションに新しいリソースを設定するアクセス許可を持っています。

  • サブスクリプションに次の機能フラグを登録してください:

    • iSCSIMultipath

    • ElasticSanDatastore

  • 外部ストレージ用の専用アドレス ブロックを予約します。

サポートされているホストの種類

Elastic SAN を Azure VMware Solution と一緒に使用するには、次の 3 種類のホストのいずれかを使用できます。

  • AV36

  • AV36P

  • AV52

AV64 の Elastic SAN との使用は、現在サポートされていません。

Elastic SAN の設定

このセクションでは、Elastic SAN の仮想ネットワークを作成します。 次に、少なくとも 1 つのボリューム グループと VMFS データストアとなる 1 つのボリュームを作成することを含む Elastic SAN を作成します。 次に、プライベート クラウドが Elastic SAN ボリュームに接続できるようにする Elastic SAN のプライベート エンドポイントを設定します。 これで、Elastic SAN ボリュームをプライベート クラウドのデータストアとして追加する準備が整いました。

  1. 次の手順の選択肢のいずれかを使って、Elastic SAN の専用仮想ネットワークを設定します。
  2. 次の手順の選択肢のいずれかを使って、Elastic SAN、専用ボリューム グループ、そのグループ内の初期ボリュームを設定します。

    重要

    パフォーマンスを最大限に高めるには、プライベート クラウドと同じリージョンおよび可用性ゾーンに Elastic SAN を作成します。

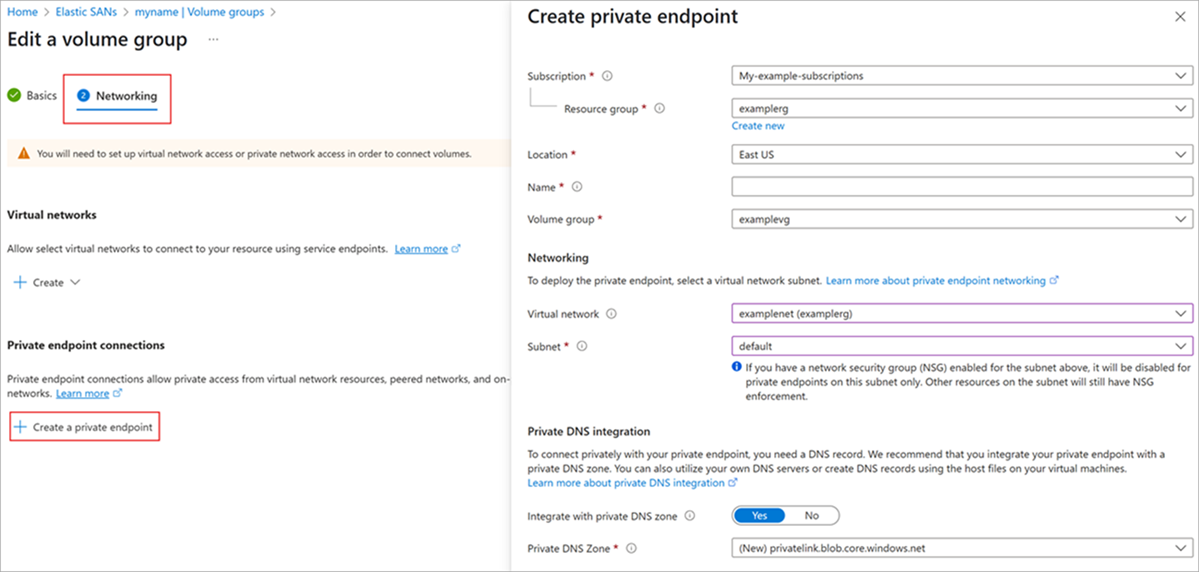

  3. 次のいずれかの手順を使って、Elastic SAN のプライベート エンドポイント (PE) を構成します。

    重要

    SDDC を Elastic SAN に接続できるようにするには、専用ボリューム グループにプライベート エンドポイントを設定する必要があります。

構成に関する推奨事項

複数のプライベート エンドポイントを使用して、Elastic SAN と SDDC に接続する各ボリューム グループとの間に複数のセッションを確立する必要があります。 Elastic SAN がセッションを処理する方法のために、複数のセッションを持つと、2 つの利点があります。これらは、並列化によるパフォーマンスの向上と、ネットワーク障害などの予期しない要因による単一セッション切断時の処理の信頼性の向上です。 複数のセッションを確立すると、セッション切断の影響は、数秒以内に接続が再確立される限り軽減され、他のセッションはトラフィックの負荷分散に役立ちます。

Note

セッションの切断は、vCenter の ESXi ホストの "イベント" セクションに表示される "All Paths Down" イベントまたは "APD" イベントとして示される場合があります。 また、それらはログで参照することもできます。デバイスまたはファイルシステムの識別子が示され、"All Paths Down" 状態に入ったことが示されます。

各プライベート エンドポイントは、ホストごとに 2 つのセッションを Elastic SAN に提供します。 Elastic SAN へのホストあたりの推奨されるセッション数は 8 ですが、Elastic SAN データストアが処理できるセッションの最大数は 128 であるため、ご利用の環境でのセットアップに最適な数は、プライベート クラウド内のホストの数によって異なります。

重要

ボリュームをデータストアとしてアタッチする前に、すべてのプライベート エンドポイントを構成する必要があります。 ボリュームがデータストアとしてアタッチされた後にプライベート エンドポイントを追加するには、データストアをいったんデタッチしてから、クラスターに再接続する必要があります。

外部ストレージのアドレス ブロックを構成する

まず、外部ストレージをデプロイするための IP ブロックを指定します。 Azure portal で Azure VMware Solution プライベート クラウドの [ストレージ] タブに移動します。 アドレス ブロックは /24 ネットワークである必要があります。

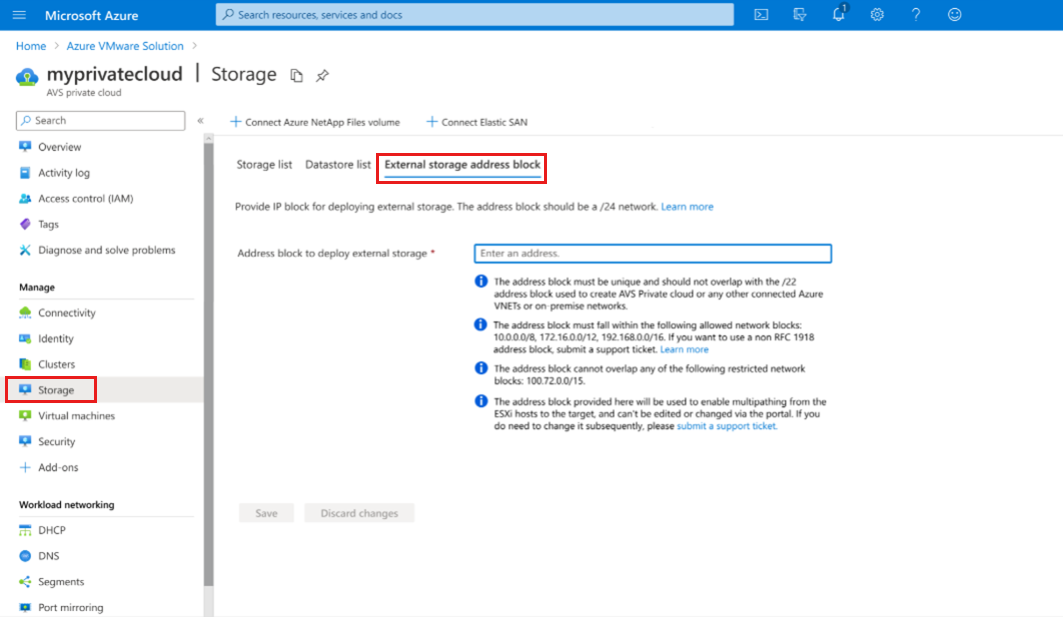

[外部ストレージのアドレス ブロック] タブを示すスクリーンショット。

  • アドレス ブロックは一意で、Azure VMware Solution プライベート クラウド、または接続されている他の Azure Virtual Network やオンプレミス ネットワークの作成に使われる /22 と重複しないようにする必要があります。
  • アドレス ブロックは、次の許可されたネットワーク ブロック内に含まれる必要があります: 10.0.0.0/8、172.16.0.0/12、192.168.0.0/16。 RFC 1918 以外のアドレス ブロックを使う場合は、サポート リクエストを送信してください。
  • アドレス ブロックは、次の制限されたネットワーク ブロックと重複することはできません: 100.72.0.0/15
  • 提供されるアドレス ブロックは、ESXi ホストからターゲットへのマルチパスを有効にするために使われ、編集または変更することはできません。 変更する必要がある場合は、サポート リクエストを送信してください。

Elastic SAN を接続する

外部ストレージ アドレス ブロックの指定後、プライベート クラウド Express Route を、Elastic SAN ボリューム グループ用に設定したプライベート エンドポイントと接続する必要があります。 これらの接続を確立する方法については、「Azure で VMware プライベート クラウド用のネットワークを構成する」を参照してください。

Note

Azure VMware Solution から Elastic SAN への接続は、最高のネットワーク セキュリティを提供するためにプライベート エンドポイント経由で行われます。 プライベート クラウドは ExpressRoute 仮想ネットワーク ゲートウェイを介して Azure の Elastic SAN に接続するため、ゲートウェイのメンテナンス中は、断続的な接続の問題が発生する可能性があります。 このような接続の問題は、接続が数秒以内に再確立されるため、Elastic SAN によってサポートされるデータストアの可用性に影響を与えるとは考えられません。 ゲートウェイのメンテナンスによる潜在的な影響については、ExpressRoute 仮想ネットワーク ゲートウェイとプライベート エンドポイントのサービス レベル アグリーメントの対象となります。

Elastic SAN ボリュームをデータストアとして追加する

SDDC Express Route が Elastic SAN ボリューム グループのプライベート エンドポイントに接続されたら、次の手順に従ってボリュームを SDDC に接続します。

  1. Azure VMware Solution プライベート クラウドの左側のナビゲーションで、[ストレージ]、[+ Elastic SAN を接続] の順に選びます。
  2. サブスクリプション、リソース、ボリューム グループ、ボリューム、クライアント クラスターを選びます。
  3. "VMware の要件に応じてデータ ストアの名前を変更する" セクションの、[ボリューム名]>[データ ストア名] で、Elastic SAN ボリュームに名前を付けます。

    Note

    パフォーマンスを最大限に高めるには、Elastic SAN ボリュームとプライベート クラウドが同じリージョンと可用性ゾーンにあることを確認します。

Elastic SAN ベースのデータストアの切断と削除

Elastic SAN ベースのデータストアを削除するには、Azure portal から以下の手順を実行します。

  1. Azure VMware Solution プライベート クラウドの左側のナビゲーションから、[ストレージ]、[データストア リスト] の順に選択します。

  2. 右端にあるのは省略記号です。 データストアをクラスターから切断するには、[削除] を選択します。

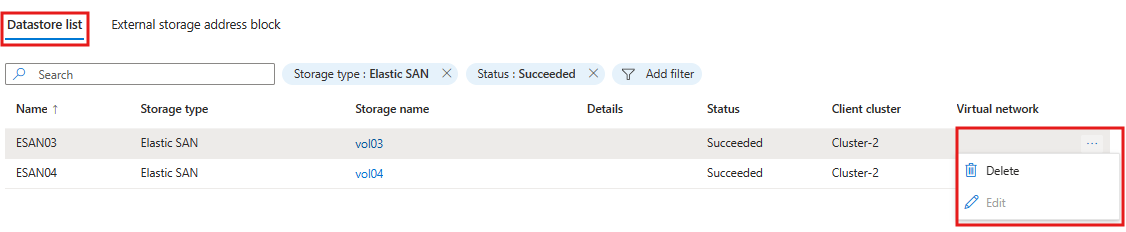

    Elastic SAN ボリュームの削除を示すスクリーンショット。

  3. 必要に応じて、以前 Elastic SAN に作成したボリュームを削除できます。

    Note

    仮想マシンまたは仮想ディスクが Elastic SAN VMFS データストアに存在している場合、この操作は完了できません。
