Virtual WAN ゲートウェイの設定について

この記事は、Virtual WAN ゲートウェイの設定を理解するのに役立ちます。

ゲートウェイ スケール ユニット

ゲートウェイ スケール ユニットの設定では、仮想ハブ内のゲートウェイの合計スループットを選べます。 ゲートウェイ スケール ユニットの種類 (サイト間、ユーザー VPN、ExpressRoute) ごとに、個別に構成します。

ゲートウェイ スケール ユニットは、ルーティング インフラストラクチャ ユニットとは異なります。 ゲートウェイ自体に対してさらに多くの合計スループットが必要な場合は、ゲートウェイ スケール ユニットを調整します。 ハブ ルーターでより多くの VM をサポートする場合は、ハブ インフラストラクチャ ユニットを調整します。 ハブの設定とインフラストラクチャ ユニットについて詳しくは、「仮想ハブの設定について」をご覧ください。

サイト間

サイト間 VPN ゲートウェイ スケール ユニットは、仮想ハブの [サイト対サイト] ページで構成します。 スケール ユニットを構成するときは、次の情報に注意してください。

1 スケール ユニット = 500 Mbps を選択した場合は、冗長性のための 2 つのインスタンスが作成され、それぞれの最大スループットが 500 Mbps であることを意味します。

たとえば、ブランチが 5 つあり、それぞれのブランチで 10 Mbps が実行される場合、ヘッド エンドで合計 50 Mbps が必要になります。 Azure VPN ゲートウェイの合計容量を計画する場合は、ハブに対するブランチ数をサポートするために必要な容量を評価した後に行う必要があります。

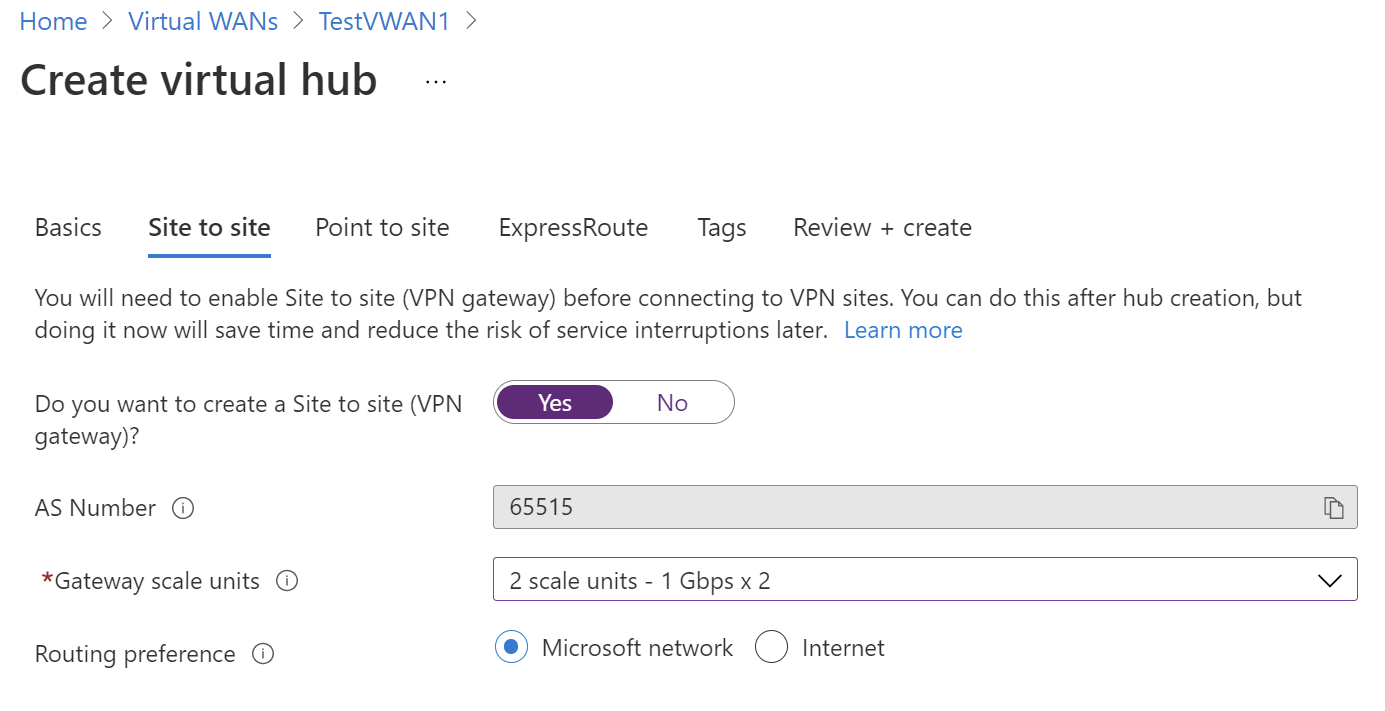

サイト間のゲートウェイ スケール ユニットを示すスクリーンショット。

ポイント対サイト (ユーザー VPN)

ユーザー VPN ゲートウェイ スケール ユニットは、仮想ハブの [ポイント対サイト] ページで構成します。 ゲートウェイ スケール ユニットは、ユーザー VPN ゲートウェイの合計容量を表します。 スケール ユニットを構成するときは、次の情報に注意してください。

40 以上のゲートウェイ スケール ユニットを選択した場合は、それに応じてクライアント アドレス プールを計画します。 この設定がクライアント アドレス プールに与える影響の詳細については、クライアント アドレス プールについての記事を参照してください。

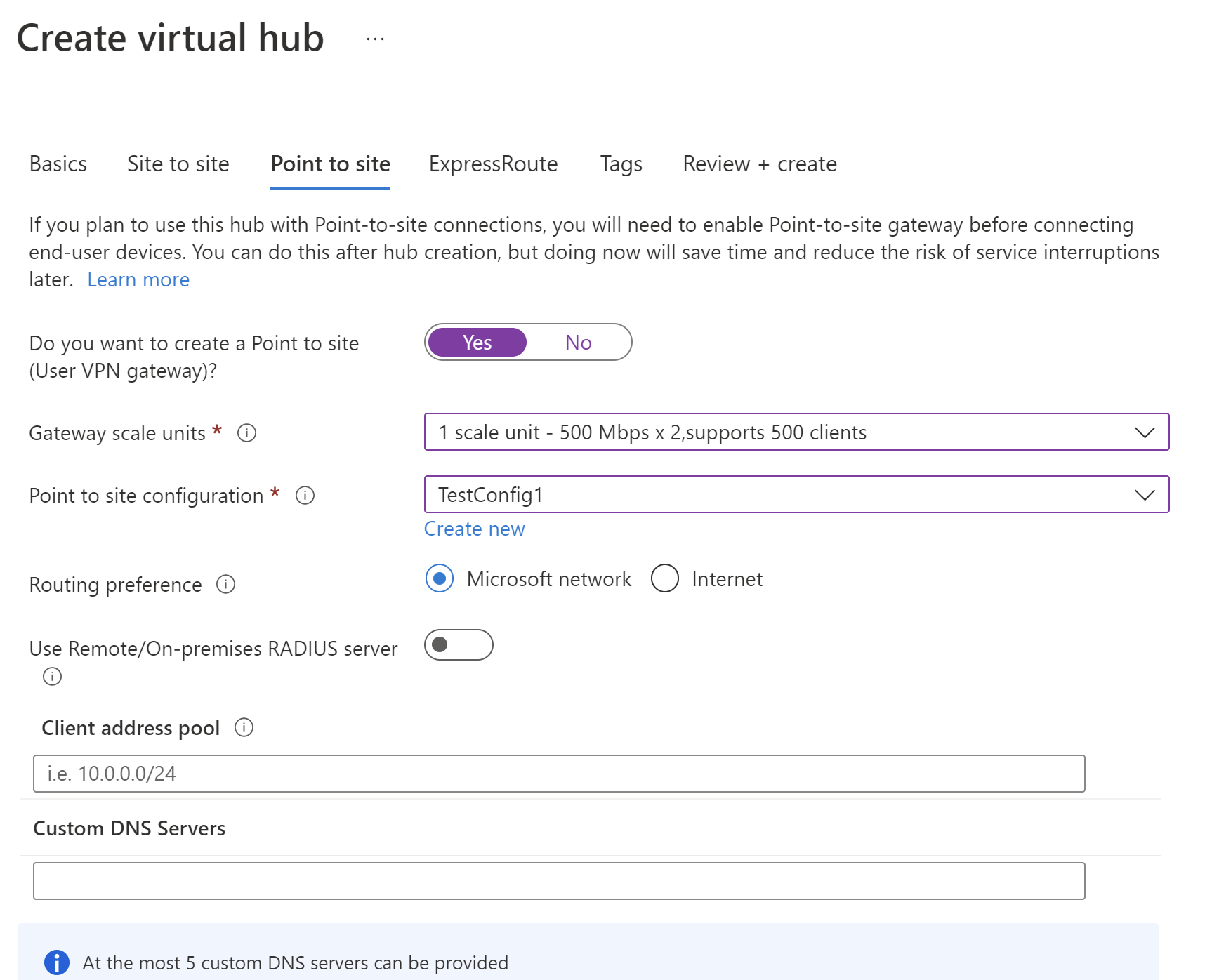

ポイント対サイトのゲートウェイ スケール ユニットを示すスクリーンショット。

ExpressRoute

ExpressRoute ゲートウェイ スケール ユニットは、仮想ハブの [ExpressRoute] ページで構成します。

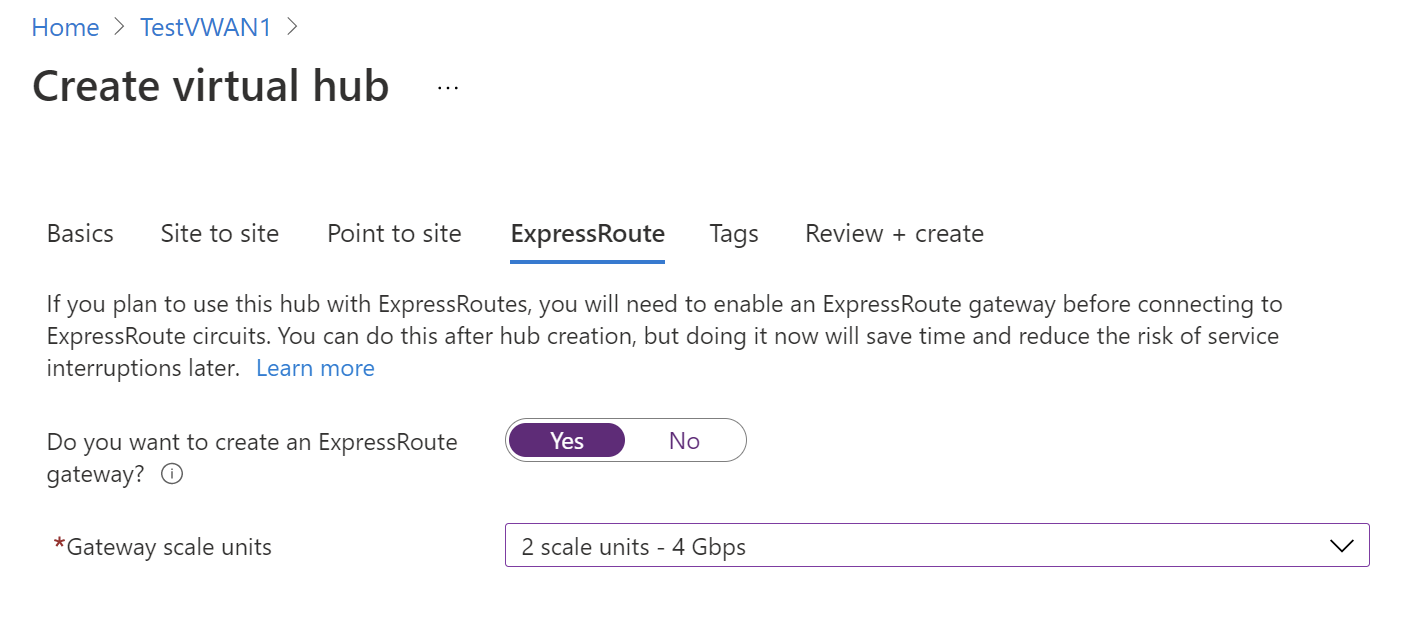

ExpressRoute のゲートウェイ スケール ユニットを示すスクリーンショット。

Basic および Standard

Virtual WAN の種類 (Basic または Standard) によって、作成できるゲートウェイの種類 (サイト間 VPN、ポイント対サイト ユーザー VPN、ExpressRoute) など、ハブ内に作成できるリソースの種類が決まります。 この設定は、Virtual WAN オブジェクトで構成されます。 詳しくは、Basic から Standard へのアップグレードに関する記事を参照してください。

次の表では、Virtual WAN の各種類で使用できる構成を示します。

Virtual WAN の種類 ハブの種類 利用可能な構成
Basic Basic サイト間 VPN のみ
Standard Standard ExpressRoute
ユーザー VPN (P2S)
VPN (サイト対サイト)
仮想ハブを経由したハブ間および VNet 対 VNet トランジット
Azure Firewall
仮想 WAN の NVA

注意

Basic から Standard にアップグレードすることはできますが、Standard から Basic に戻すことはできません。
