Azure Stack HCI で Arc 仮想マシンを作成する

[アーティクル]
09/09/2024

適用対象: Azure Stack HCI バージョン 23H2

この記事では、Azure Stack HCI クラスターで作成した VM イメージから始まる Arc VM を作成する方法について説明します。 Arc VM は、Azure CLI、Azure portal、または Azure Resource Manager テンプレートを使用して作成できます。

Azure Stack HCI クラスターリソースについて

Azure Stack HCI クラスターリソースページを使用して、次の操作を行います。

VM イメージ、ディスク、ネットワークインターフェイスなどの Arc VM リソースを作成および管理します。
Azure Stack HCI クラスターに関連付けられている Azure Arc Resource Bridge とカスタムの場所を表示してアクセスします。
Arc VM のプロビジョニングと管理。

Arc VM を作成する手順については、次のセクションで説明します。

前提条件

Azure Arc 対応 VM を作成する前に、次の前提条件が満たされていることを確認してください。

適切な RBAC ロールとアクセス許可が割り当てられた Azure サブスクリプションへのアクセス。詳細については、Azure Stack HCI Arc VM 管理 RBAC ロールを参照してください。
VM をプロビジョニングするリソースグループへのアクセス。
Azure Stack HCI クラスター上の 1 つ以上の VM イメージへのアクセス。これらの VM イメージは、次のいずれかの手順で作成できます。
VM のプロビジョニングに使用する Azure Stack HCI クラスターのカスタムの場所。カスタムの場所は、Azure Stack HCI クラスターの Overview ページにも表示されます。

クライアントを使用して Azure Stack HCI クラスターに接続する場合は、「 Azure CLI クライアント経由で Azure Stack HCI に接続するを参照してください。
Azure Stack HCI クラスターに関連付けられている論理ネットワーク上に作成したネットワークインターフェイスへのアクセス。静的 IP を持つネットワークインターフェイス、または動的 IP 割り当てのあるネットワークインターフェイスを選択できます。詳細については、「ネットワークインターフェイスを作成するする方法を参照してください。

Arc VM の作成

Azure Stack HCI クラスターに Arc VM を作成するには、次の手順に従います。

Azure Stack HCI クラスターに接続されている az CLI を実行しているクライアントで、次の手順に従います。

Azure Stack HCI システム上サーバーに接続します。
サインイン。型:
```
az login --use-device-code
```

サブスクリプションを設定します。

az account set --subscription <Subscription ID>

Windows VM の作成

作成したネットワークインターフェイスの種類に応じて、静的 IP を持つネットワークインターフェイスまたは動的 IP 割り当てのある VM を作成できます。

Note

VM に静的 IP を持つ複数のネットワークインターフェイスが必要な場合は、VM を作成する前に、ここでインターフェイスを作成します。 VM のプロビジョニング後に、静的 IP を使用したネットワークインターフェイスの追加はサポートされていません。

ここでは、指定されたストレージパスで特定のメモリとプロセッサ数を使用する VM を作成します。

パラメーターを設定する。

$vmName ="myhci-vm"
$subscription =  "<Subscription ID>"
$resource_group = "myhci-rg"
$customLocationName = "myhci-cl"
$customLocationID ="/subscriptions/$subscription/resourceGroups/$resource_group/providers/Microsoft.ExtendedLocation/customLocations/$customLocationName"
$location = "eastus"
$computerName = "mycomputer"
$userName = "myhci-user"
$password = "<Password for the VM>"
$imageName ="ws22server"
$nicName ="myhci-vnic"
$storagePathName = "myhci-sp"
$storagePathId = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-sp"

VM 作成のパラメーターは、次のように表されます。

パラメーター	説明
name	Azure Stack HCI クラスター用に作成する VM の名前。 Azure リソースの Rules に続く名前を指定してください。
admin-username	Azure Stack HCI クラスターにデプロイする VM 上のユーザーのユーザー名。
admin-password	Azure Stack HCI クラスターにデプロイしている VM 上のユーザーのパスワード。
image-name	VM のプロビジョニングに使用される VM イメージの名前。
location	`az locations`で指定されている Azure リージョン。たとえば、`westeuropeeastus`できます。
resource-group	VM を作成するリソースグループの名前。管理を容易にするために、Azure Stack HCI クラスターと同じリソースグループを使用することをお勧めします。
subscription	Azure Stack HCI がデプロイされているサブスクリプションの名前または ID。これは、Azure Stack HCI クラスター上の VM に使用する別のサブスクリプションである可能性があります。
custom-location	これを使用して、この VM を作成する Azure Stack HCI クラスターに関連付けられているカスタムの場所を指定します。
authentication-type	VM で使用する認証の種類。受け入れられる値は、 `all`、 `password`、および `ssh`です。既定値は Windows のパスワード、Linux の場合は SSH 公開キーです。 `all`を使用して、`ssh`認証と`password`認証の両方を有効にします。
nics	VM に関連付けられているネットワークインターフェイスの名前または ID。ゲスト管理を有効にするには、VM の作成時に少なくとも 1 つのネットワークインターフェイスが必要です。
memory-mb	VM に割り当てられたメモリ (メガバイト単位)。指定しない場合は、既定値が使用されます。
プロセッサ	VM に割り当てられたプロセッサの数。指定しない場合は、既定値が使用されます。
storage-path-id	VM 構成とデータが保存される関連付けられたストレージパス。
proxy-configuration	この省略可能なパラメーターを使用して、VM のプロキシサーバーを構成します。詳細については、「プロキシが構成された VM を作成する」を参照してください。

次のコマンドを実行して VM を作成します。

 az stack-hci-vm create --name $vmName --resource-group $resource_group --admin-username $userName --admin-password $password --computer-name $computerName --image $imageName --location $location --authentication-type all --nics $nicName --custom-location $customLocationID --hardware-profile memory-mb="8192" processors="4" --storage-path-id $storagePathId

が出力にsucceeded表示されると、VM が正常に作成されます。

Note

作成された VM では、ゲスト管理が既定で有効になっています。 VM の作成中に何らかの理由でゲスト管理が失敗した場合は、「 Arc VM でのゲスト管理を有効にする」の手順に従って VM の作成後に有効にすることができます。

この例では、ストレージパスは --storage-path-id フラグを使用して指定され、ワークロードデータ (VM、VM イメージ、OS 以外のデータディスクを含む) が指定されたストレージパスに確実に配置されます。

フラグが指定されていない場合、ワークロード (VM、VM イメージ、OS 以外のデータディスク) は自動的に高可用性ストレージパスに配置されます。

Linux VM の作成

Linux VM を作成するには、Windows VM の作成に使用したのと同じコマンドを使用します。

指定するギャラリーイメージは Linux イメージである必要があります。
ユーザー名とパスワードは、 authentication-type-all パラメーターで動作します。
SSH キーの場合は、authentication-type-allと共にssh-key-valuesパラメーターを渡す必要があります。

重要

VM の作成時にプロキシサーバーを設定することは、Ubuntu Server VM でサポートされています。

プロキシが構成された VM を作成する

この省略可能なパラメーター proxy-configuration を使用して、VM のプロキシサーバーを構成します。

プロキシサーバーの背後に VM を作成する場合は、次のコマンドを実行します。

az stack-hci-vm create --name $vmName --resource-group $resource_group --admin-username $userName --admin-password $password --computer-name $computerName --image $imageName --location $location --authentication-type all --nics $nicName --custom-location $customLocationID --hardware-profile memory-mb="8192" processors="4" --storage-path-id $storagePathId --proxy-configuration http_proxy="<Http URL of proxy server>" https_proxy="<Https URL of proxy server>" no_proxy="<URLs which bypass proxy>" cert_file_path="<Certificate file path for your server>"

proxy-server-configurationには、次のパラメーターを入力できます。

パラメーター	説明
http_proxy	プロキシサーバーの HTTP URL。 URL の例は:`http://proxy.example.com:3128`です。
https_proxy	プロキシサーバーの HTTPS URL。サーバーでは、次の例に示すように HTTP アドレスを引き続き使用できます: `http://proxy.example.com:3128`。
no_proxy	URL。プロキシをバイパスできます。一般的な例は、 `localhost,127.0.0.1,.svc,10.0.0.0/8,172.16.0.0/12,192.168.0.0/16,100.0.0.0/8`です。
cert_file_path	プロキシサーバーの証明書ファイルパスの名前。 (例: `C:\Users\Palomino\proxycert.crt`)。

サンプルコマンドを以下に示します。

az stack-hci-vm create --name $vmName --resource-group $resource_group --admin-username $userName --admin-password $password --computer-name $computerName --image $imageName --location $location --authentication-type all --nics $nicName --custom-location $customLocationID --hardware-profile memory-mb="8192" processors="4" --storage-path-id $storagePathId --proxy-configuration http_proxy="http://ubuntu:ubuntu@192.168.200.200:3128" https_proxy="http://ubuntu:ubuntu@192.168.200.200:3128" no_proxy="localhost,127.0.0.1,.svc,10.0.0.0/8,172.16.0.0/12,192.168.0.0/16,100.0.0.0/8,s-cluster.test.contoso.com" cert_file_path="C:\ClusterStorage\UserStorage_1\server.crt"

プロキシ認証の場合は、URL で組み合わせたユーザー名とパスワードを次のように渡すことができます:"http://username:password@proxyserver.contoso.com:3128"。

VM で実行している PowerShell のバージョンによっては、VM のプロキシ設定を有効にする必要がある場合があります。

PowerShell バージョン 5.1 以前を実行している Windows VM の場合は、作成後に VM にサインインします。プロキシを有効にするには、次のコマンドを実行します。
```
netsh winhttp set proxy proxy-server="http=myproxy;https=sproxy:88" bypass-list="*.foo.com"
```
プロキシが有効になった後、ゲスト管理を有効。
PowerShell バージョン 5.1 以降を実行している Windows VM の場合、VM の作成時に渡されるプロキシ設定は、Arc ゲスト管理を有効にするためにのみ使用されます。 VM が作成されたら、VM にサインインし、上記のコマンドを実行して他のアプリケーションのプロキシを有効にします。

Azure Stack HCI システムの Azure portal で次の手順に従います。

Azure Arc クラスタービュー>仮想マシンに移動します。
上部のコマンドバーで、 + VM の作成を選択します。
Azure Arc 仮想マシンの作成 ウィザードの Basics タブで、Project の詳細 セクションに次のパラメーターを入力します。
1. サブスクリプション – サブスクリプションは課金に関連付けられています。この VM のデプロイに使用するサブスクリプションを選択します。
2. リソースグループ – VM に関連付けられているすべてのリソースをデプロイする新しいリソースグループを作成するか、既存のリソースグループを選択します。
Instance の詳細セクションで、次のパラメーターを入力します。
1. 仮想マシン名 – VM の名前を入力します。名前は、Azure 仮想マシンのすべての名前付け規則に従う必要があります。

  重要

  VM 名は小文字にする必要があり、ハイフンと数字を含めることができます。
2. custom-location – VM のカスタムの場所を選択します。カスタムの場所は、Azure Stack HCI で有効になっている場所のみを表示するようにフィルター処理されます。

  仮想マシンの種類 は自動的に Azure Stack HCI に設定されます。
3. セキュリティの種類 - VM のセキュリティについては、 Standard または Trusted Launch 仮想マシンを選択。 Trusted Launch Arc 仮想マシンの詳細については、「 Azure Arc Virtual Machines の信頼された起動とは」を参照してください。
4. ストレージパス - VM イメージのストレージパスを選択します。 [ 自動的に選択 高可用性を持つストレージパスを自動的に選択します。 [ 手動で選択し VM イメージと構成ファイルを Azure Stack HCI クラスターに格納するストレージパスを指定します。この場合は、選択したストレージパスに十分なストレージ領域があることを確認します。
5. イメージ – Marketplace またはカスタマーマネージドイメージを選択して VM イメージを作成します。
  1. Windows イメージを選んだ場合は、管理者アカウントのユーザー名とパスワードを入力します。また、パスワードを確認する必要があります。
  1. Linux イメージを選択した場合は、ユーザー名とパスワードを指定するだけでなく、SSH キーも必要になります。
6. 仮想プロセッサ数 – VM の作成に使用する vCPU の数を指定します。
7. Memory – 作成する VM のメモリを MB 単位で指定します。
8. メモリの種類 – メモリの種類を静的または動的として指定します。
VM 拡張機能セクションで、ゲスト管理を有効にするチェックボックスをオンにします。ゲスト管理が有効になっている VM に拡張機能をインストールできます。
Note
- Arc VM が既に作成されている場合、Azure portal を使用してゲスト管理を有効にすることはできません。
- Networking タブを使用して少なくとも 1 つのネットワークインターフェイスを追加して、ゲスト管理のセットアップを完了します。
- 有効にするネットワークインターフェイスには、有効な IP アドレスとインターネットアクセスが必要です。詳細については、「 Arc VM 管理ネットワーク」を参照してください。
RDP 経由で VM に接続するときに使用するローカル VM 管理者アカウントの資格情報を設定します。 Administrator アカウントセクションで、次のパラメーターを入力します。
1. ローカル VM 管理者アカウントのユーザー名を指定します。
2. パスワードを指定し、[Confirm password をします。
Windows VM イメージを選択した場合は、Windows VM にドメイン参加できます。 Domain join セクションで、次のパラメーターを入力します。
1. [ドメインへの参加を可能] を選択します。
2. Active Directory ドメイン参加のみがサポートされ、既定で選択されています。
3. 仮想マシンをドメインに参加させる権限を持つ Active Directory ユーザーの UPN を指定します。

  重要

  Active Directory の場合、SAM アカウント名と UPN が異なる場合は、[UPN] フィールドに次のように SAM アカウント名を入力 SAMAccountName@domain。
4. ドメイン管理者のパスワードを指定します。 UPN フィールドで SAM アカウント名を使用する場合は、対応するパスワードを入力します。
5. ドメインまたは組織単位を指定します。仮想マシンを特定のドメインまたは組織単位 (OU) に参加させ、参加するドメインと OU パスを指定できます。

  ドメインが指定されていない場合、Active Directory ドメイン参加 UPN のサフィックスが既定で使用されます。たとえば、ユーザー guspinto@contoso.com は既定のドメイン名 contoso.comを取得します。

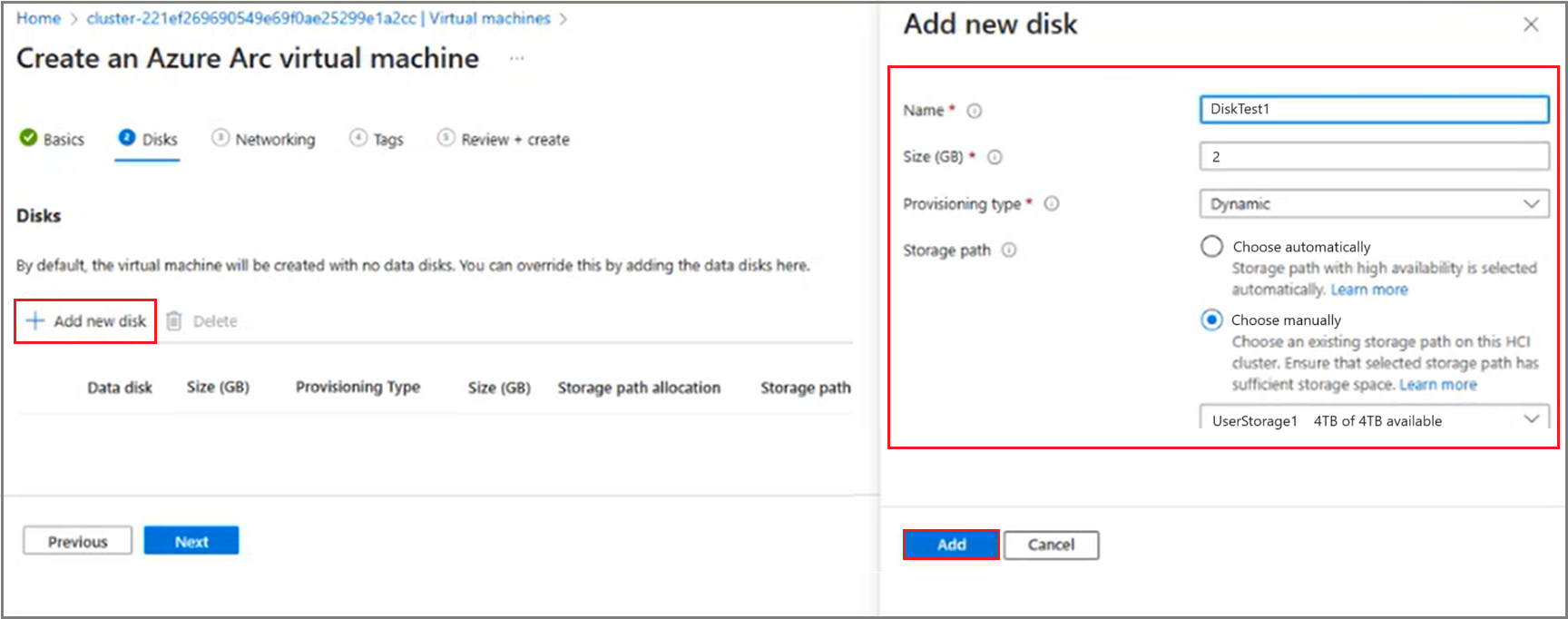

(省略可能) 新しいディスクを作成するか、VM にディスクを追加します。
1. [ + 新しいディスクの追加] を選択。
2. Name および Size を指定します。
3. ディスク プロビジョニングの種類Static または Dynamic を選択します。
4. ストレージパス - VM イメージのストレージパスを選択します。 [ 自動的に選択 高可用性を持つストレージパスを自動的に選択します。 [ 手動で選択し VM イメージと構成ファイルを Azure Stack HCI クラスターに格納するストレージパスを指定します。この場合は、選択したストレージパスに十分なストレージ領域があることを確認します。手動オプションを選択した場合、以前のストレージオプションでは既定でドロップダウンが自動的に設定されます。

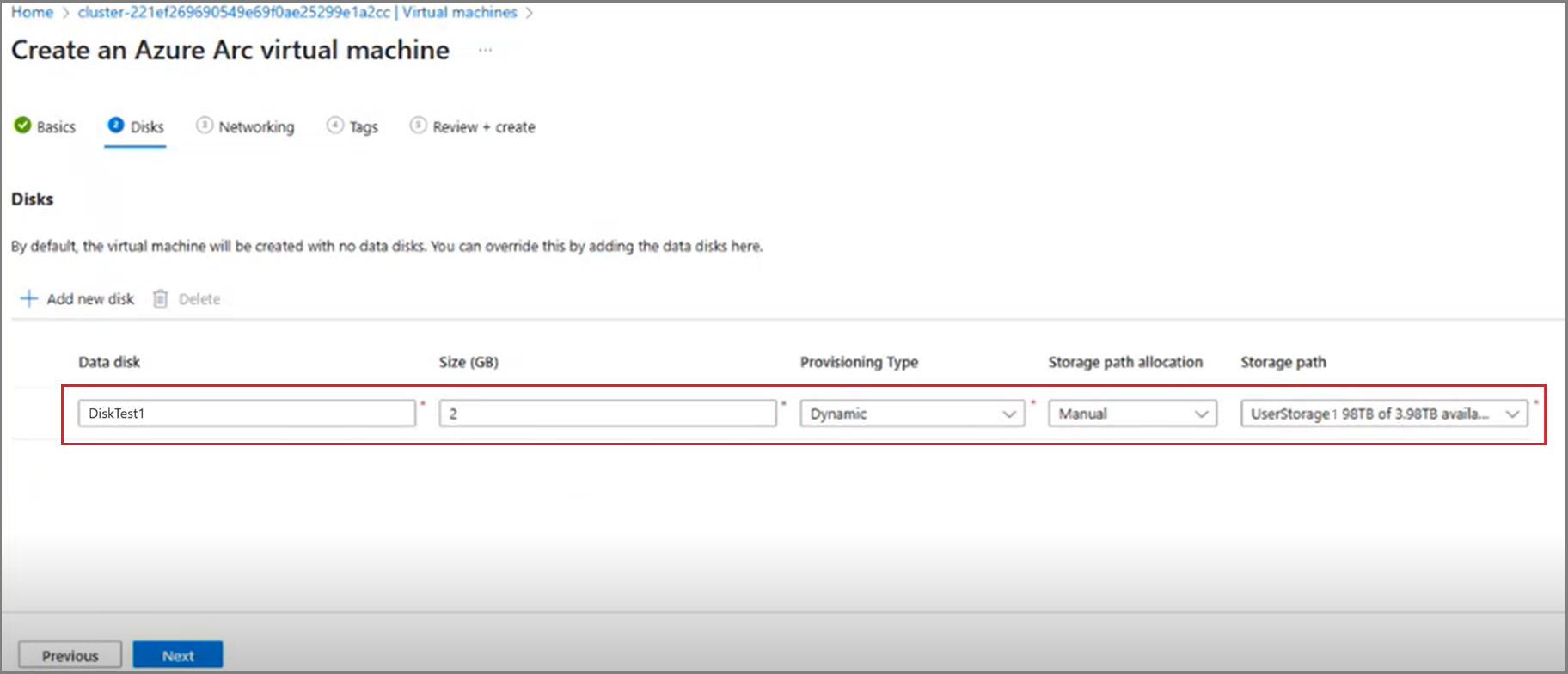

5. [追加] を選択します。作成後、リストビューに新しいディスクが表示されます。
(省略可能) VM のネットワークインターフェイスを作成または追加します。
Note
- ゲスト管理を有効にした場合は、少なくとも 1 つのネットワークインターフェイスを追加する必要があります。
- VM に静的 IP を持つ複数のネットワークインターフェイスが必要な場合は、VM を作成する前に、ここでインターフェイスを作成します。 VM のプロビジョニング後に、静的 IP を使用したネットワークインターフェイスの追加はサポートされていません。
1. ネットワークインターフェイスの Name を指定します。
2. ドロップダウンリストから、 Network を選択します。選択したネットワークに基づいて、IPv4 の種類が Static または DHCP として自動的に設定されます。
3. Static IP の場合は、Automatic または Manual として Allocation メソッドを選択します。 Manual IP の場合は、IP アドレスを指定します。
4. [追加] を選択します。
(省略可能) 必要に応じて、VM リソースにタグを追加します。

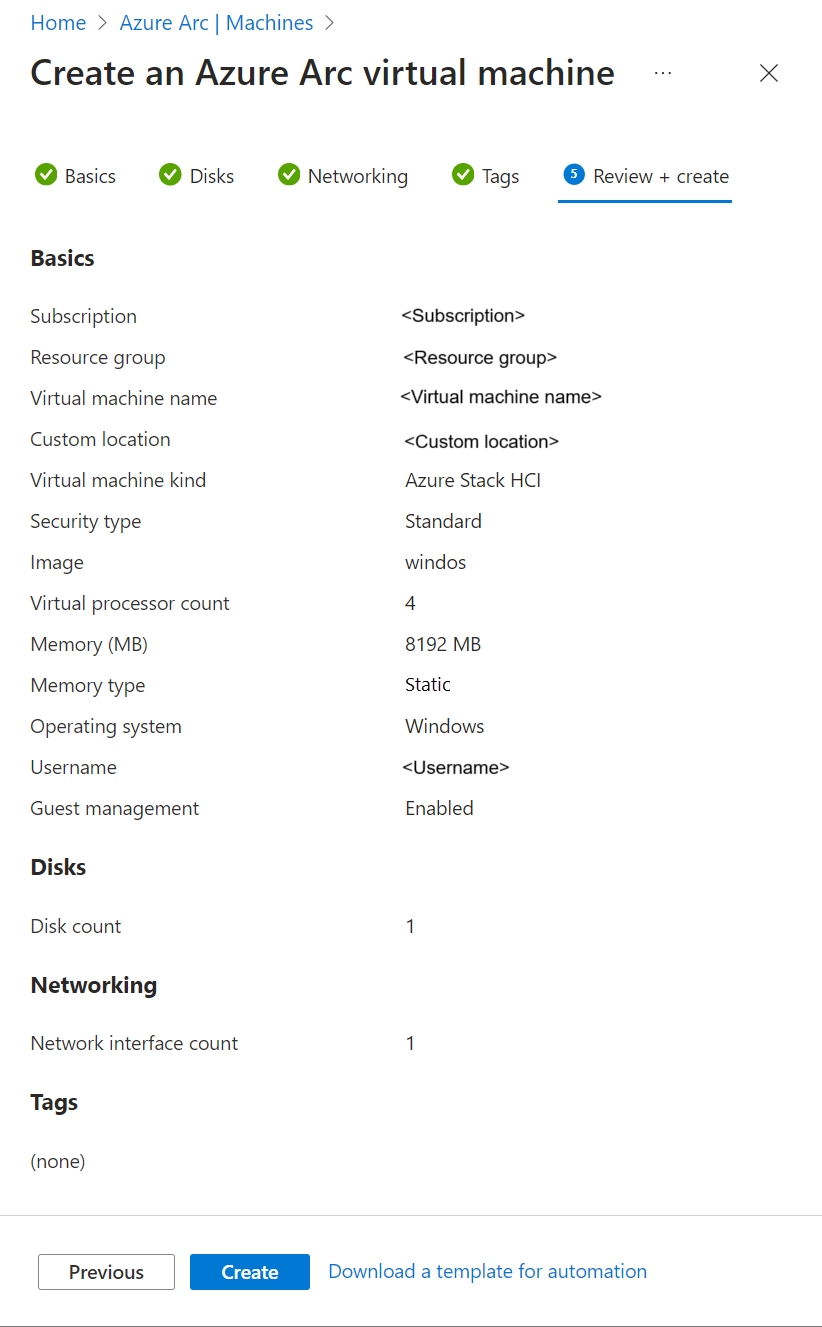

VM のすべてのプロパティを確認します。
［作成］ を選択します VM のプロビジョニングには数分かかります。

Resource Manager テンプレートをデプロイするには、次の手順に従います。

Azure portal の上部の検索バーから、カスタムテンプレート デプロイを検索します。使用可能なオプションから カスタムテンプレートのデプロイ を選択します。

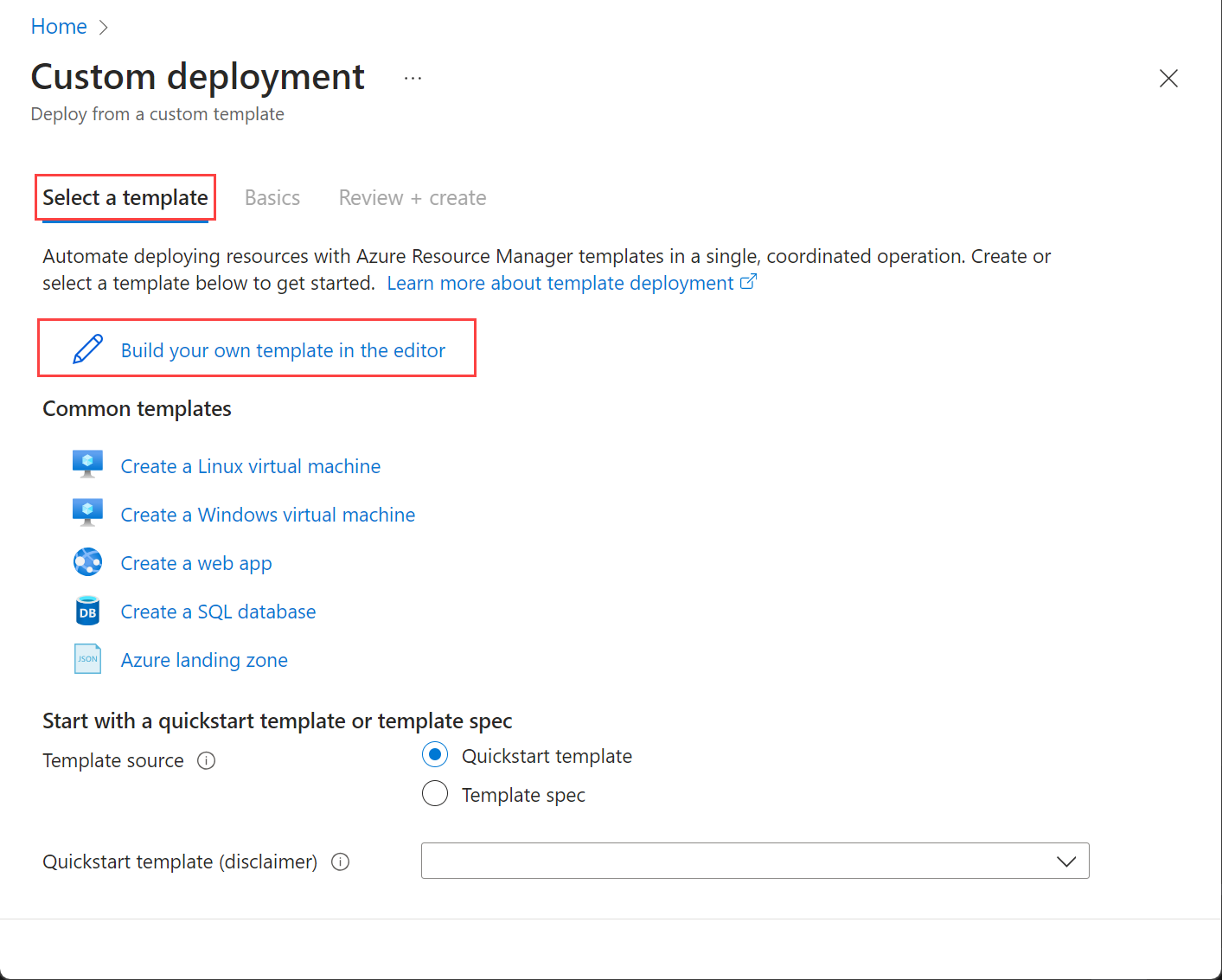

テンプレートの選択 タブで、エディターで [独自のテンプレート作成] を選択。

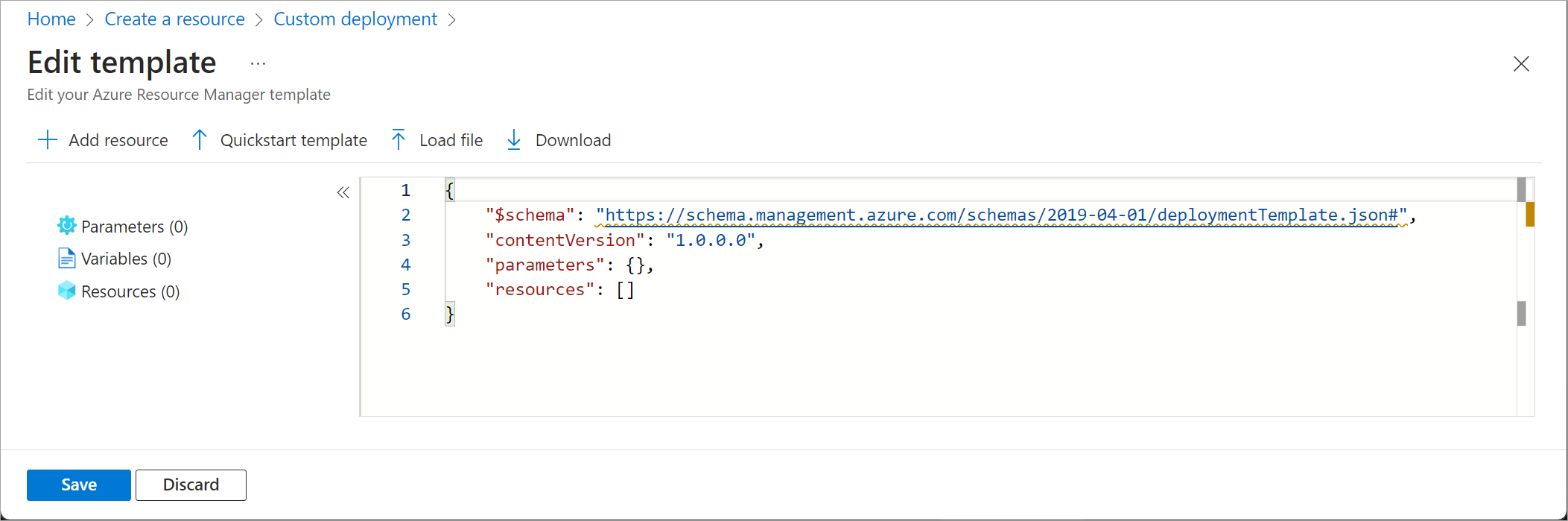

空のテンプレートが表示されます。

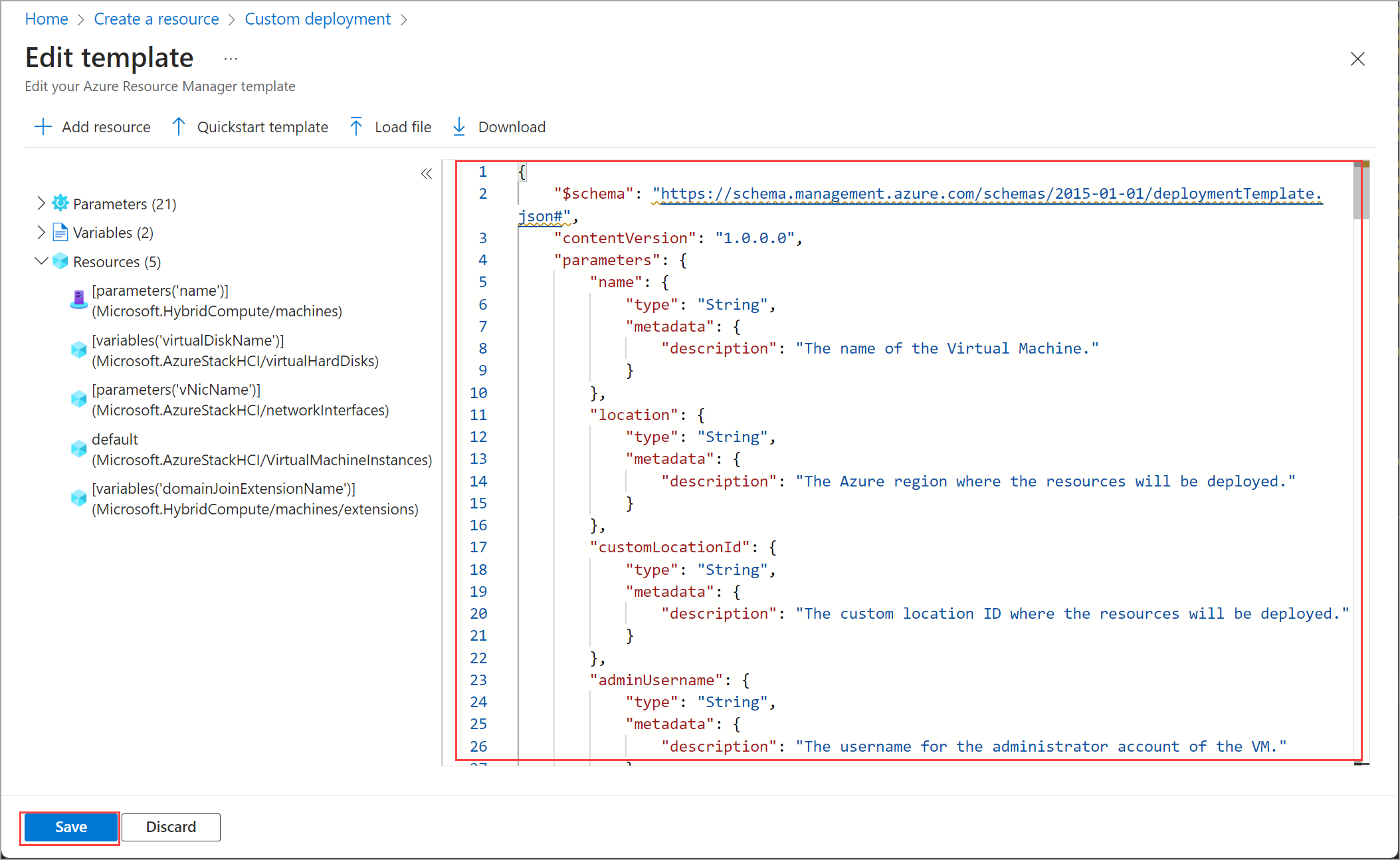

空白のテンプレートを、前提条件の手順でダウンロードしたテンプレートに置き換えます。

このテンプレートでは、Arc VM が作成されます。まず、仮想ネットワークインターフェイスが作成されます。必要に応じて、ドメイン参加を有効にして、作成した VM に仮想ディスクをアタッチできます。最後に、ゲスト管理を有効にして VM が作成されます。

 {
     "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#",
     "contentVersion": "1.0.0.0",
     "parameters": {
         "name": {
             "type": "String",
             "metadata": {
                 "description": "The name of the Virtual Machine."
             }
         },
         "location": {
             "type": "String",
             "metadata": {
                 "description": "The Azure region where the resources will be deployed."
             }
         },
         "customLocationId": {
             "type": "String",
             "metadata": {
                 "description": "The custom location ID where the resources will be deployed."
             }
         },
         "adminUsername": {
             "type": "String",
             "metadata": {
                 "description": "The username for the administrator account of the VM."
             }
         },
         "adminPassword": {
             "type": "SecureString",
             "metadata": {
                 "description": "The password for the administrator account of the VM. This should be a secure string."
             }
         },
         "securityType": {
             "type": "String",
             "metadata": {
                 "description": "The type of security configuration for the VM."
             }
         },
         "vNicName": {
             "type": "String",
             "metadata": {
                 "description": "The name of the vNic."
             }
         },
         "privateIPAddress": {
             "type": "String",
             "metadata": {
                 "description": "The IP address for the network interface."
             }
         },
         "subnetId": {
             "type": "String",
             "metadata": {
                 "description": "The Azure Resource Manager ID of the subnet for the network interface."
             }
         },
         "vmSize": {
             "type": "String",
             "metadata": {
                 "description": "The size of the virtual machine instance. It is 'Default' by default."
             }
         },
         "enableVirtualDisk": {
             "type": "bool",
             "metadata": {
                 "description": "Enable or disable the virtual disk."
             }
         },
         "diskName": {
             "type": "String",
             "defaultValue": "",
             "metadata": {
                 "description": "The name of the virtual data disk for your VM. Required if enableVirtualDisk is true."
             }
         },
         "diskSize": {
             "type": "Int",
             "defaultValue": 0,
             "metadata": {
                 "description": "Specify the size of the additional virtual disk to be added to your VM. Required if enableVirtualDisk is true."
             }
         },
         "processors": {
             "type": "Int",
             "metadata": {
                 "description": "The number of processors for the virtual machine."
             }
         },
         "memoryMB": {
             "type": "Int",
             "metadata": {
                 "description": "The amount of memory in MB for the virtual machine."
             }
         },
         "imageReferenceId": {
             "type": "String",
             "metadata": {
                 "description": "The Azure Resource Manager ID of the image to be used for the virtual machine."
             }
         },
         "enableDomainJoin": {
             "type": "bool",
             "metadata": {
                 "description": "Enable or disable the domain join extension."
             }
         },
         "domainToJoin": {
             "type": "String",
             "defaultValue": "",
             "metadata": {
                 "description": "The domain to join. Required if enableDomainJoin is true."
             }
         },
         "orgUnitPath": {
             "type": "String",
             "defaultValue": "",
             "metadata": {
                 "description": "The Organizational Unit path. Optional, used if enableDomainJoin is true."
             }
         },
         "domainUsername": {
             "type": "String",
             "defaultValue": "",
             "metadata": {
                 "description": "The domain username. Required if enableDomainJoin is true."
             }
         },
         "domainPassword": {
             "type": "SecureString",
             "defaultValue": "",
             "metadata": {
                 "description": "The domain password. Required if enableDomainJoin is true."
             }
         }
     },
     "variables": {
         "domainJoinExtensionName": "[if(parameters('enableDomainJoin'), concat(parameters('name'),'/joindomain'), '')]",
         "virtualDiskName": "[if(parameters('enableVirtualDisk'), parameters('diskName'), '')]"
     },
     "resources": [
         {
             "type": "Microsoft.HybridCompute/machines",
             "apiVersion": "2023-03-15-preview",
             "name": "[parameters('name')]",
             "location": "[parameters('location')]",
             "kind": "HCI",
             "identity": {
                 "type": "SystemAssigned"
             }
         },
         {
             "condition": "[parameters('enableVirtualDisk')]",
             "type": "Microsoft.AzureStackHCI/virtualHardDisks",
             "apiVersion": "2023-09-01-preview",
             "name": "[variables('virtualDiskName')]",
             "location": "[parameters('location')]",
             "extendedLocation": {
                 "type": "CustomLocation",
                 "name": "[parameters('customLocationId')]"
             },
             "properties": {
                 "diskSizeGB": "[parameters('diskSize')]",
                 "dynamic": true
             }
         },
         {
             "type": "Microsoft.AzureStackHCI/networkInterfaces",
             "apiVersion": "2023-09-01-preview",
             "name": "[parameters('vNicName')]",
             "location": "[parameters('location')]",
             "extendedLocation": {
                 "type": "CustomLocation",
                 "name": "[parameters('customLocationId')]"
             },
             "properties": {
                 "ipConfigurations": [
                     {
                         "name": "[parameters('vNicName')]",
                         "properties": {
                             "privateIPAddress": "[parameters('privateIPAddress')]",
                             "subnet": {
                                 "id": "[parameters('subnetId')]"
                             }
                         }
                     }
                 ]
             }
         },
         {
             "type": "Microsoft.AzureStackHCI/VirtualMachineInstances",
             "apiVersion": "2023-09-01-preview",
             "name": "default",
             "extendedLocation": {
                 "type": "CustomLocation",
                 "name": "[parameters('customLocationId')]"            },
             "dependsOn": [
                 "[resourceId('Microsoft.HybridCompute/machines', parameters('name'))]",
                 "[resourceId('Microsoft.AzureStackHCI/networkInterfaces', parameters('vNicName'))]",
                 "[resourceid('Microsoft.AzureStackHCI/virtualHardDisks', parameters('diskName'))]"
             ],
             "properties": {
                 "osProfile": {
                     "adminUsername": "[parameters('adminUsername')]",
                     "adminPassword": "[parameters('adminPassword')]",
                     "computerName": "[parameters('name')]",
                     "windowsConfiguration": {
                         "provisionVMAgent": true,
                         "provisionVMConfigAgent": true
                     }
                 },
                 "hardwareProfile": {
                     "vmSize": "Default",
                     "processors": 4,
                     "memoryMB": 8192
                 },
                 "storageProfile": {
                     "imageReference": {
                         "id": "[parameters('imageReferenceId')]"
                     },
                     "dataDisks": [
                         {
                             "id": "[resourceid('Microsoft.AzureStackHCI/virtualHardDisks',parameters('diskName'))]"
                         }
                     ]
                 },
                 "networkProfile": {
                     "networkInterfaces": [
                         {
                             "id": "[resourceId('Microsoft.AzureStackHCI/networkInterfaces', parameters('vNicName'))]"
                         }
                     ]
                 }
             },
             "scope": "[concat('Microsoft.HybridCompute/machines/', parameters('name'))]"
         },
         {
             "condition": "[parameters('enableDomainJoin')]",
             "type": "Microsoft.HybridCompute/machines/extensions",
             "apiVersion": "2023-03-15-preview",
             "name": "[variables('domainJoinExtensionName')]",
             "location": "[parameters('location')]",
             "dependsOn": [
                 "[concat(resourceId('Microsoft.HybridCompute/machines', parameters('name')), '/providers/Microsoft.AzureStackHCI/virtualmachineinstances/default')]"
             ],
             "properties": {
                 "publisher": "Microsoft.Compute",
                 "type": "JsonADDomainExtension",
                 "typeHandlerVersion": "1.3",
                 "autoUpgradeMinorVersion": true,
                 "settings": {
                     "Name": "[parameters('domainToJoin')]",
                     "OUPath": "[parameters('orgUnitPath')]",
                     "User": "[concat(parameters('domainToJoin'), '\\', parameters('domainUsername'))]",
                     "Restart": "true",
                     "Options": "3"
                 },
                 "protectedSettings": {
                     "Password": "[parameters('domainPassword')]"
                 }
             }
         }
     ]
 }

[保存] を選択します。
デプロイ値を指定するためのブレードが表示されます。ここでも、リソースグループを選択します。他の既定値を使用できます。値の指定が完了したら、[確認と作成] を選びます
ポータルでテンプレートが検証されたら、[作成] を選びます。デプロイジョブが開始されます。
デプロイが完了すると、デプロイの状態が完了として表示されます。デプロイが正常に完了すると、Azure Stack HCI に VM が作成されます。

以下のサンプル Bicep テンプレートを Azure クイックスタートリポジトリからダウンロードします。
環境に合わせてパラメーター値を指定します。カスタムの場所名、論理ネットワーク名のパラメーター値は、Azure Stack HCI クラスター用に既に作成したリソースを参照する必要があります。

Azure CLI または Azure PowerShell を使用して Bicep テンプレートをデプロイする

@maxLength(15)
param name string
param location string
param vCPUCount int = 2
param memoryMB int = 8192
param adminUsername string
@description('The name of the image to use for the VM deployment. For example: winServer2022-01')
param imageName string
@description('Set to true if the referenced image is from Azure Marketplace.')
param isMarketplaceImage bool = true
@description('The name of an existing Logical Network in your HCI cluster - for example: lnet-compute-vlan240-dhcp')
param hciLogicalNetworkName string
@description('The name of the custom location to use for the deployment. This name is specified during the deployment of the Azure Stack HCI cluster and can be found on the Azure Stack HCI cluster resource Overview in the Azure portal.')
param customLocationName string
@secure()
param adminPassword string

// below parameters are used to join the VM to a domain
@description('Optional Domain name to join - specify to join the VM to domain. example: contoso.com - If left empty, ou, username and password parameters will not be evaluated in the deployment.')
param domainToJoin string = ''
@description('Optional domain organizational unit to join. example: ou=computers,dc=contoso,dc=com - Required if \'domainToJoin\' is secified.')
param domainTargetOu string = ''
@description('Optional User Name with permissions to join the domain. example: domain-joiner - Required if \'domainToJoin\' is secified.')
param domainJoinUserName string = ''
@description('Optional Password of User with permissions to join the domain. - Required if \'domainToJoin\' is secified.')
@secure()
param domainJoinPassword string = ''

//define a custom type for the dataDiskParams parameter and array of disks
type dataDiskType = {
  diskSizeGB: int
  dynamic: bool?
  //containerId: string
}
type dataDiskArrayType = dataDiskType[]

@description('The bicep array description of the dataDisks to attached to the vm. Provide an empty array for no addtional disks, or an array following the example below.')
// param dataDiskParams array = [{'diskSizeGB': 1024,'dynamic': true},{'diskSizeGB': 2048,'dynamic': false}]
param dataDiskParams dataDiskArrayType = []

var nicName = 'nic-${name}' // name of the NIC to be created
var customLocationId = resourceId('Microsoft.ExtendedLocation/customLocations', customLocationName) // full custom location ID
var imageId = isMarketplaceImage ? resourceId('microsoft.azurestackhci/marketplaceGalleryImages', imageName) : resourceId('microsoft.azurestackhci/galleryImages', imageName) // full image ID
var logicalNetworkId = resourceId('microsoft.azurestackhci/logicalnetworks', hciLogicalNetworkName) // full logical network ID

// precreate an Arc Connected Machine with an identity--used for zero-touch onboarding of the Arc VM during deployment
resource hybridComputeMachine 'Microsoft.HybridCompute/machines@2023-10-03-preview' = {
  name: name
  location: location
  kind: 'HCI'
  identity: {
    type: 'SystemAssigned'
  }
}

resource nic 'Microsoft.AzureStackHCI/networkInterfaces@2024-01-01' = {
  name: nicName
  location: location
  extendedLocation: {
    type: 'CustomLocation'
    name: customLocationId
  }
  properties: {
    ipConfigurations: [
      {
        name: 'ipconfig1'
        properties: {
          // uncomment to specify an IP, otherwise an IP address is dynamically allocated from the Logical Network's address pool or DHCP
          // privateIPAddress: 'x.x.x.x'
          subnet: {
            id: logicalNetworkId
          }
        }
      }
    ]
  }
}

resource dataDisks 'Microsoft.AzureStackHCI/virtualHardDisks@2024-01-01' = [for (disk, i) in dataDiskParams: {
  name: '${name}dataDisk${padLeft(i + 1, 2, '0')}'
  location: location
  extendedLocation: {
    type: 'CustomLocation'
    name: customLocationId
  }
  properties: {
    diskSizeGB: disk.diskSizeGB
    dynamic: disk.?dynamic // dynamic is optional
    // containerId: uncomment if you want to target a specific CSV/storage path in your HCI cluster
  }
}]

resource virtualMachine 'Microsoft.AzureStackHCI/virtualMachineInstances@2024-01-01' = {
  name: 'default' // value must be 'default' per 2023-09-01-preview
  properties: {
    hardwareProfile: {
      vmSize: 'Custom'
      processors: vCPUCount
      memoryMB: memoryMB
      // ### uncomment to use dymamic memory ###
      // dynamicMemoryConfig: {
      //   maximumMemoryMB: memoryMB
      //   minimumMemoryMB: 512
      //   targetMemoryBuffer: 20
      // }
    }
    osProfile: {
      adminUsername: adminUsername
      adminPassword: adminPassword
      computerName: name
      windowsConfiguration: {
        provisionVMAgent: true // mocguestagent
        provisionVMConfigAgent: true // azure arc connected machine agent
      }
    }
    storageProfile: {
      // vmConfigStoragePathId: specify a storage path ID to target a specific CSV/storage path in your HCI cluster
      imageReference: {
        id: imageId
      }
      dataDisks: [for (disk, i) in dataDiskParams: {
        id: resourceId('Microsoft.AzureStackHCI/virtualHardDisks', '${name}dataDisk${padLeft(i + 1, 2, '0')}')

      }]
    }

    // // Use this optional block to configure a proxy server for your VM
    // httpProxyConfig: {
    //   httpProxy: 'http://proxy.example.com:3128' // HTTP URL for proxy server.
    //   httpsProxy: 'https://proxy.example.com:3128' // HTTPS URL for proxy server.
    //   noProxy: [  // URLs, which can bypass proxy.
    //     'localhost'
    //     '127.0.0.1'
    //   ]
    //   trustedCa: '-----BEGIN CERTIFICATE-----....-----END CERTIFICATE-----' // Alternative CA cert to use for connecting to proxy servers.
    // }

    networkProfile: {
      networkInterfaces: [
        {
          id: nic.id
        }
      ]
    }
  }
  extendedLocation: {
    type: 'CustomLocation'
    name: customLocationId
  }
  scope: hybridComputeMachine

}

resource domainJoin 'Microsoft.HybridCompute/machines/extensions@2023-10-03-preview' = if (!empty(domainToJoin)) {
  parent: hybridComputeMachine
  location: location
  name: 'domainJoinExtension'
  properties: {
    publisher: 'Microsoft.Compute'
    type: 'JsonADDomainExtension'
    typeHandlerVersion: '1.3'
    autoUpgradeMinorVersion: true
    settings: {
      name: domainToJoin
      OUPath: domainTargetOu
      User: '${domainToJoin}\\${domainJoinUserName}'
      Restart: true
      Options: 3
    }
    protectedSettings: {
      Password: domainJoinPassword
    }
  }
}

マネージド ID を使用して Arc VM を認証する

Azure CLI または Azure portal を使用して Azure Stack HCI システム上に Arc VM が作成されると、Arc VM の有効期間が続くシステム割り当てマネージド ID も作成されます。

Azure Stack HCI 上の Arc VM は Arc 対応サーバーから拡張され、システム割り当てマネージド ID を使用して、Microsoft Entra ID ベースの認証をサポートする他の Azure リソースにアクセスできます。たとえば、Arc VM では、システム割り当てマネージド ID を使用して Azure Key Vault にアクセスできます。

詳細については、「システム割り当てマネージド IDおよび Azure Arc 対応サーバーを使用した Azure リソースに対する認証を参照してください。

次の方法で共有

Azure Stack HCI で Arc 仮想マシンを作成する

Azure Stack HCI クラスターリソースについて

前提条件

Arc VM の作成

Windows VM の作成

Linux VM の作成

プロキシが構成された VM を作成する

マネージド ID を使用して Arc VM を認証する

次のステップ

フィードバック

その他のリソース

次の方法で共有

Azure Stack HCI で Arc 仮想マシンを作成する

Azure Stack HCI クラスター リソースについて

前提条件

Arc VM の作成

サインインしてサブスクリプションを設定する

Windows VM の作成

Linux VM の作成

プロキシが構成された VM を作成する

マネージド ID を使用して Arc VM を認証する

次のステップ

フィードバック

その他のリソース

Azure Stack HCI クラスターリソースについて
