Azure PowerShell を使用して内部リダイレクトと共にアプリケーションゲートウェイを作成する

[アーティクル]
05/11/2023

アプリケーションゲートウェイを作成するときに、Azure PowerShell を使用して Web トラフィックリダイレクトを構成できます。この記事では、仮想マシンスケールセットを使用してバックエンドプールを定義します。その後、Web トラフィックが適切なプールに確実に到着するように、所有するドメインに基づいてリスナーと規則を構成します。この記事では、複数のドメインを所有していることを前提として、www.contoso.com と www.contoso.org の例を使用します。

この記事では、次のことについて説明します。

ネットワークのセットアップ
アプリケーションゲートウェイの作成
リスナーとリダイレクト規則の追加
バックエンドプールでの仮想マシンスケールセットの作成
ドメインの CNAME レコードの作成

Azure サブスクリプションをお持ちでない場合は、開始する前に無料アカウントを作成してください。

Note

Azure を操作するには、Azure Az PowerShell モジュールを使用することをお勧めします。作業を始めるには、「Azure PowerShell をインストールする」を参照してください。 Az PowerShell モジュールに移行する方法については、「AzureRM から Az への Azure PowerShell の移行」を参照してください。

Azure Cloud Shell

Azure では、ブラウザーを介して使用できる対話型のシェル環境、Azure Cloud Shell がホストされています。 Cloud Shell で Bash または PowerShell を使用して、Azure サービスを操作できます。ローカル環境に何もインストールしなくても、Cloud Shell にプレインストールされているコマンドを使用して、この記事のコードを実行できます。

Azure Cloud Shell を開始するには、以下のようにします。

オプション	例とリンク
コードまたはコマンドブロックの右上隅にある [使ってみる] を選択します。 [使ってみる] を選択しても、コードまたはコマンドは Cloud Shell に自動的にはコピーされません。
https://shell.azure.com に移動するか、[Cloud Shell を起動する] ボタンを選択して、ブラウザーで Cloud Shell を開きます。
Azure portal の右上にあるメニューバーの [Cloud Shell] ボタンを選択します。

Azure Cloud Shell を使用するには、以下のようにします。

Cloud Shell を開始します。
コードブロック (またはコマンドブロック) の [コピー] ボタンを選択し、コードまたはコマンドをコピーします。
Windows と Linux では Ctrl+Shift+V キーを選択し、macOS では Cmd+Shift+V キーを選択して、コードまたはコマンドを Cloud Shell セッションに貼り付けます。
Enter キーを選択して、コードまたはコマンドを実行します。

PowerShell をローカルにインストールして使用することを選択する場合、この記事では Azure PowerShell モジュールバージョン 1.0.0 以降が必要になります。バージョンを確認するには、Get-Module -ListAvailable Az を実行します。アップグレードする必要がある場合は、Azure PowerShell モジュールのインストールに関するページを参照してください。 PowerShell をローカルで実行している場合、Login-AzAccount を実行して Azure との接続を作成することも必要です。

リソースグループを作成する

リソースグループとは、Azure リソースのデプロイと管理に使用する論理コンテナーです。 New-AzResourceGroup を使用して Azure リソースグループを作成します。

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

ネットワークリソースを作成する

New-AzVirtualNetworkSubnetConfig を使用して、サブネット構成 myBackendSubnet および myAGSubnet を作成します。 New-AzVirtualNetwork とサブネット構成を使用して、myVNet という名前の仮想ネットワークを作成します。最後に、New-AzPublicIpAddress を使用して myAGPublicIPAddress という名前のパブリック IP アドレスを作成します。こうしたリソースは、アプリケーションゲートウェイとその関連リソースにネットワーク接続を提供するために使用されます。

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24
$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24
$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

アプリケーションゲートウェイの作成

IP 構成とフロントエンドポートの作成

New-AzApplicationGatewayIPConfiguration を使用して、前に作成した myAGSubnet をアプリケーションゲートウェイに関連付けます。 New-AzApplicationGatewayFrontendIPConfig を使用して、myAGPublicIPAddress をアプリケーションゲートウェイに割り当てます。これで、New-AzApplicationGatewayFrontendPort を使用して HTTP ポートを作成できます。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet
$subnet=$vnet.Subnets[0]
$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet
$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip
$frontendPort = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

バックエンドプールと設定の作成

New-AzApplicationGatewayBackendAddressPool を使用して、アプリケーションゲートウェイに対して contosoPool という名前のバックエンドプールを作成します。 New-AzApplicationGatewayBackendHttpSettings を使用して、バックエンドプールの設定を構成します。

$contosoPool = New-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool
$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

最初のリスナーと規則の作成

アプリケーションゲートウェイがバックエンドプールに対して適切にトラフィックをルーティングするためにはリスナーが必要です。この記事では、2 つのドメインに対して 2 つのリスナーを作成します。この例では、www.contoso.com と www.contoso.org のドメインに対してリスナーを作成しています。

New-AzApplicationGatewayHttpListener と、前に作成したフロントエンド構成およびフロントエンドポートを使用して、contosoComListener という名前の最初のリスナーを作成します。着信トラフィックに使用するバックエンドプールをリスナーが判断するには、ルールが必要です。 New-AzApplicationGatewayRequestRoutingRule を使用して、contosoComRule という名前の基本ルールを作成します。

$contosoComlistener = New-AzApplicationGatewayHttpListener `
  -Name contosoComListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendPort `
  -HostName "www.contoso.com"
$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name contosoComRule `
  -RuleType Basic `
  -HttpListener $contosoComListener `
  -BackendAddressPool $contosoPool `
  -BackendHttpSettings $poolSettings

アプリケーションゲートウェイの作成

必要な関連リソースを作成したら、New-AzApplicationGatewaySku を使用して myAppGateway という名前のアプリケーションゲートウェイのパラメーターを指定し、New-AzApplicationGateway を使用してそれを作成します。

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2
$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $contosoPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendPort `
  -HttpListeners $contosoComListener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

2 つ目のリスナーの追加

Add-AzApplicationGatewayHttpListener を使用して、トラフィックのリダイレクトに必要な contosoOrgListener という名前のリスナーを追加します。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$frontendPort = Get-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -ApplicationGateway $appgw
$ipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name contosoOrgListener `
  -Protocol Http `
  -FrontendIPConfiguration $ipconfig `
  -FrontendPort $frontendPort `
  -HostName "www.contoso.org"
Set-AzApplicationGateway -ApplicationGateway $appgw

リダイレクト構成の追加

Add-AzApplicationGatewayRedirectConfiguration を使用して、リスナーのリダイレクトを構成できます。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$contosoComlistener = Get-AzApplicationGatewayHttpListener `
  -Name contosoComListener `
  -ApplicationGateway $appgw
$contosoOrglistener = Get-AzApplicationGatewayHttpListener `
  -Name contosoOrgListener `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectOrgtoCom `
  -RedirectType Found `
  -TargetListener $contosoComListener `
  -IncludePath $true `
  -IncludeQueryString $true
Set-AzApplicationGateway -ApplicationGateway $appgw

2 つ目のルーティング規則の追加

次に、Add-AzApplicationGatewayRequestRoutingRule を使用して、contosoOrgRule という名前の新しい規則にリダイレクト構成を関連付けることができます。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$contosoOrglistener = Get-AzApplicationGatewayHttpListener `
  -Name contosoOrgListener `
  -ApplicationGateway $appgw
$redirectConfig = Get-AzApplicationGatewayRedirectConfiguration `
  -Name redirectOrgtoCom `
  -ApplicationGateway $appgw
Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name contosoOrgRule `
  -RuleType Basic `
  -HttpListener $contosoOrgListener `
  -RedirectConfiguration $redirectConfig
Set-AzApplicationGateway -ApplicationGateway $appgw

仮想マシンスケールセットを作成する

この例では、作成したバックエンドプールをサポートする仮想マシンスケールセットを作成します。作成したスケールセットには myvmss という名前が付けられます。ここには、IIS をインストールする 2 つの仮想マシンインスタンスが含まれます。スケールセットは、IP 設定を構成するときにバックエンドプールに割り当てます。

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway
$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name contosoPool `
  -ApplicationGateway $appgw
$ipConfig = New-AzVmssIpConfig `
  -Name myVmssIPConfig `
  -SubnetId $vnet.Subnets[1].Id `
  -ApplicationGatewayBackendAddressPoolsId $backendPool.Id
$vmssConfig = New-AzVmssConfig `
  -Location eastus `
  -SkuCapacity 2 `
  -SkuName Standard_DS2 `
  -UpgradePolicyMode Automatic
Set-AzVmssStorageProfile $vmssConfig `
  -ImageReferencePublisher MicrosoftWindowsServer `
  -ImageReferenceOffer WindowsServer `
  -ImageReferenceSku 2016-Datacenter `
  -ImageReferenceVersion latest `
  -OsDiskCreateOption FromImage
Set-AzVmssOsProfile $vmssConfig `
  -AdminUsername azureuser `
  -AdminPassword "Azure123456!" `
  -ComputerNamePrefix myvmss
Add-AzVmssNetworkInterfaceConfiguration `
  -VirtualMachineScaleSet $vmssConfig `
  -Name myVmssNetConfig `
  -Primary $true `
  -IPConfiguration $ipConfig
New-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmssConfig

IIS のインストール

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }
$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss
Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
  -Name "customScript" `
  -Publisher "Microsoft.Compute" `
  -Type "CustomScriptExtension" `
  -TypeHandlerVersion 1.8 `
  -Setting $publicSettings
Update-AzVmss `
  -ResourceGroupName myResourceGroupAG `
  -Name myvmss `
  -VirtualMachineScaleSet $vmss

ドメインの CNAME レコードの作成

パブリック IP アドレスを使用してアプリケーションゲートウェイを作成した後は、DNS アドレスを取得し、これを使用してドメインに CNAME レコードを作成できます。 Get-AzPublicIPAddress を使用して、アプリケーションゲートウェイの DNS アドレスを取得できます。 DNSSettings の fqdn 値をコピーし、作成した CNAME レコードの値として使用します。アプリケーションゲートウェイを再起動すると VIP が変更される可能性があるため、A レコードの使用はお勧めしません。

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

アプリケーションゲートウェイをテストする

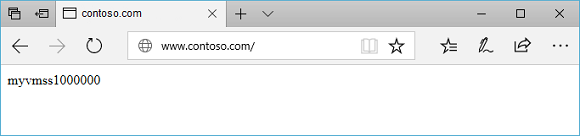

ブラウザーのアドレスバーにドメイン名を入力します。 https://www.contoso.com など。

アプリケーションゲートウェイの contoso サイトをテストする

アドレスを他のドメインに変更します (例: https://www.contoso.org ) 。トラフィックが www.contoso.com のリスナーにリダイレクトされたことがわかります。

次のステップ

Application Gateway のリダイレクトの概要
