Azure Managed Applications のビュー定義アーティファクト

[アーティクル]
06/01/2023

ビュー定義は Azure Managed Applications のオプションのアーティファクトです。これを使用すると概要ページをカスタマイズし、メトリックやカスタムリソースなどのビューをさらに追加することができます。

この記事では、ビュー定義アーティファクトとその機能の概要について説明します。

ビュー定義アーティファクト

ビュー定義アーティファクトの名前は viewDefinition.json とし、マネージドアプリケーション定義を作成する .zip パッケージ内で createUiDefinition.json および mainTemplate.json と同じレベルに配置する必要があります。 .zip パッケージを作成してマネージドアプリケーション定義を発行する方法については、Azure マネージドアプリケーションの定義の発行に関する記事を参照してください。

ビュー定義スキーマ

viewDefinition.json ファイルにあるのは、最上位レベルの views プロパティ 1 つのみです。これはビューの配列です。各ビューはマネージドアプリケーションのユーザーインターフェイスに、目次の個別のメニュー項目として表示されます。各ビューには、ビューの種類をセットする kind プロパティがあります。次のいずれかの値を設定する必要があります: Overview、Metrics、CustomResources、Associations。詳細については、現在の viewDefinition.json の JSON スキーマを参照してください。

ビュー定義のサンプルの JSON:

{
  "$schema": "https://schema.management.azure.com/schemas/viewdefinition/0.0.1-preview/ViewDefinition.json#",
  "contentVersion": "0.0.0.1",
  "views": [
    {
      "kind": "Overview",
      "properties": {
        "header": "Welcome to your Azure Managed Application",
        "description": "This managed application is for demo purposes only.",
        "commands": [
          {
            "displayName": "Test Action",
            "path": "testAction"
          }
        ]
      }
    },
    {
      "kind": "Metrics",
      "properties": {
        "displayName": "This is my metrics view",
        "version": "1.0.0",
        "charts": [
          {
            "displayName": "Sample chart",
            "chartType": "Bar",
            "metrics": [
              {
                "name": "Availability",
                "aggregationType": "avg",
                "resourceTagFilter": [
                  "tag1"
                ],
                "resourceType": "Microsoft.Storage/storageAccounts",
                "namespace": "Microsoft.Storage/storageAccounts"
              }
            ]
          }
        ]
      }
    },
    {
      "kind": "CustomResources",
      "properties": {
        "displayName": "Test custom resource type",
        "version": "1.0.0",
        "resourceType": "testCustomResource",
        "createUIDefinition": {},
        "commands": [
          {
            "displayName": "Custom Context Action",
            "path": "testCustomResource/testContextAction",
            "icon": "Stop",
            "createUIDefinition": {}
          }
        ],
        "columns": [
          {
            "key": "name",
            "displayName": "Name"
          },
          {
            "key": "properties.myProperty1",
            "displayName": "Property 1"
          },
          {
            "key": "properties.myProperty2",
            "displayName": "Property 2",
            "optional": true
          }
        ]
      }
    },
    {
      "kind": "Associations",
      "properties": {
        "displayName": "Test association resource type",
        "version": "1.0.0",
        "targetResourceType": "Microsoft.Compute/virtualMachines",
        "createUIDefinition": {}
      }
    }
  ]
}

概要

"kind": "Overview"

viewDefinition.json でこのビューを指定すると、マネージドアプリケーションの既定の概要ページがオーバーライドされます。

{
  "kind": "Overview",
  "properties": {
    "header": "Welcome to your Azure Managed Application",
    "description": "This managed application is for demo purposes only.",
    "commands": [
      {
        "displayName": "Test Action",
        "path": "testAction"
      }
    ]
  }
}

プロパティ	必須	説明
header	いいえ	概要のヘッダー。
description	いいえ	マネージドアプリケーションの説明。
commands	いいえ	概要ページの追加のツールバーのボタンの配列。「コマンド」を参照してください。

デモアプリケーションを実行する [テストアクション] コントロールがあるマネージドアプリケーションの [概要] を示すスクリーンショット。

メトリック

"kind": "Metrics"

メトリックビューを使用すると、Azure Monitor のメトリックでマネージドアプリケーションリソースからデータを収集して集計することができます。

{
  "kind": "Metrics",
  "properties": {
    "displayName": "This is my metrics view",
    "version": "1.0.0",
    "charts": [
      {
        "displayName": "Sample chart",
        "chartType": "Bar",
        "metrics": [
          {
            "name": "Availability",
            "aggregationType": "avg",
            "resourceTagFilter": [
              "tag1"
            ],
            "resourceType": "Microsoft.Storage/storageAccounts",
            "namespace": "Microsoft.Storage/storageAccounts"
          }
        ]
      }
    ]
  }
}

プロパティ	必須	説明
displayName	いいえ	ビューの表示タイトル。
version	いいえ	ビューのレンダリングに使用されるプラットフォームのバージョン。
charts	はい	メトリックページのグラフの配列。

グラフ

プロパティ	必須	説明
displayName	はい	グラフの表示タイトル。
chartType	いいえ	このグラフに使用する視覚エフェクト。既定では、折れ線グラフが使用されます。サポートされるグラフの種類: `Bar, Line, Area, Scatter`。
metrics	はい	このグラフにプロットするメトリックの配列。 Azure portal でサポートされるメトリックの詳細については、「Azure Monitor のサポートされるメトリック」を参照してください。

メトリック

プロパティ	必須	説明
name	はい	メトリックの名前。
aggregationType	はい	このメトリックに使用する集計の種類。サポートされている集計の種類: `none, sum, min, max, avg, unique, percentile, count`
namespace	いいえ	適切なメトリックのプロバイダーを決定するときに使用する追加情報。
resourceTagFilter	いいえ	メトリックが表示されるリソースタグの配列 (単語 `or` で区切られます)。リソースの種類のフィルターの上に適用されます。
resourceType	はい	メトリックが表示されるリソースの種類。

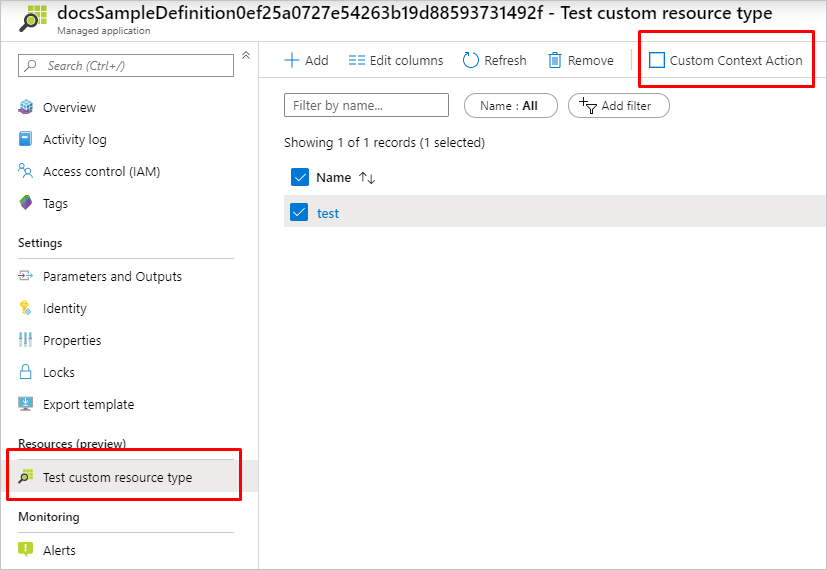

マネージドアプリケーションの

カスタムリソース

"kind": "CustomResources"

この種類のビューは複数定義することができます。各ビューは、mainTemplate.json で定義したカスタムプロバイダーからの一意のカスタムリソースの種類を表します。カスタムプロバイダーの概要については、「Azure Custom Providers プレビューの概要」を参照してください。

このビューでは、カスタムリソースの種類に対して GET、PUT、DELETE、POST 操作を実行できます。 POST 操作は、グローバルなカスタムアクションとすることも、カスタムリソースの種類に関連するカスタムアクションとすることもできます。

{
  "kind": "CustomResources",
  "properties": {
    "displayName": "Test custom resource type",
    "version": "1.0.0",
    "resourceType": "testCustomResource",
    "icon": "Polychromatic.ResourceList",
    "createUIDefinition": {},
    "commands": [
      {
        "displayName": "Custom Context Action",
        "path": "testCustomResource/testContextAction",
        "icon": "Stop",
        "createUIDefinition": {},
      }
    ],
    "columns": [
      {
        "key": "name",
        "displayName": "Name"
      },
      {
        "key": "properties.myProperty1",
        "displayName": "Property 1"
      },
      {
        "key": "properties.myProperty2",
        "displayName": "Property 2",
        "optional": true
      }
    ]
  }
}

プロパティ	必須	説明
displayName	はい	ビューの表示タイトル。タイトルは viewDefinition.json内の各 CustomResources ビューに対して一意である必要があります。
version	いいえ	ビューのレンダリングに使用されるプラットフォームのバージョン。
resourceType	はい	カスタムリソースの種類。カスタムプロバイダーの一意のカスタムリソースの種類とする必要があります。
icon	いいえ	ビューのアイコン。例のアイコンの一覧は、JSON スキーマで定義されています。
createUIDefinition	いいえ	カスタムリソースの作成コマンド用の UI 定義作成スキーマ。 UI 定義の作成の概要については、CreateUiDefinition の基本概念に関する記事を参照してください。
commands	いいえ	CustomResources ビューの追加のツールバーのボタンの配列。「コマンド」を参照してください。
列	いいえ	カスタムリソースの列の配列。定義されていない場合、`name` 列が既定で表示されます。この列には `"key"` と `"displayName"` を含める必要があります。キーについては、ビューに表示するプロパティのキーを指定します。入れ子になっている場合は、`"key": "name"` や `"key": "properties.property1"` のように、ドットを区切り記号として使用します。表示名については、ビューに表示するプロパティの表示名を指定します。 `"optional"` プロパティを指定することもできます。 true に設定すると、列がビュー内で既定で非表示となります。

コマンド

commands プロパティは、ページ上に表示される追加のツールバーのボタンの配列です。各コマンドは、mainTemplate.json で定義された Azure Custom Provider からの POST アクションを示します。カスタムプロバイダーの概要については、「Azure Custom Providers プレビューの概要」を参照してください。

{
  "commands": [
    {
      "displayName": "Start Test Action",
      "path": "testAction",
      "icon": "Start",
      "createUIDefinition": {}
    },
  ]
}

プロパティ	必須	説明
displayName	はい	コマンドボタンの表示名。
path	はい	カスタムプロバイダーのアクション名である必要があります。アクション名は mainTemplate.json で定義されている必要があります。 mainTemplate.json から出力される URI のような動的な値は受け入れられません。
icon	いいえ	コマンドボタンのアイコン。例のアイコンの一覧は、JSON スキーマで定義されています。
createUIDefinition	いいえ	コマンド用の UI 定義作成スキーマ。 UI 定義の作成の概要については、「CreateUiDefinition の基本概念」を参照してください。

Associations

"kind": "Associations"

この種類のビューは複数定義することができます。このビューを使用すると、mainTemplate.json で定義したカスタムプロバイダーを使用して、既存のリソースをマネージドアプリケーションにリンクすることができます。カスタムプロバイダーの概要については、「Azure Custom Providers プレビューの概要」を参照してください。

このビューでは、targetResourceType に基づいて既存の Azure リソースを拡張できます。リソースを選択すると、パブリック カスタムプロバイダーに対するオンボード要求が作成され、これによりリソースに副作用を適用できます。

{
  "kind": "Associations",
  "properties": {
    "displayName": "Test association resource type",
    "version": "1.0.0",
    "targetResourceType": "Microsoft.Compute/virtualMachines",
    "createUIDefinition": {}
  }
}

プロパティ	必須	説明
displayName	はい	ビューの表示タイトル。タイトルは viewDefinition.json 内の各 Associations ビューに対して一意である必要があります。
version	いいえ	ビューのレンダリングに使用されるプラットフォームのバージョン。
targetResourceType	はい	ターゲットリソースの種類。このリソースの種類は、リソースのオンボードに表示されます。
createUIDefinition	いいえ	関連付けリソース作成コマンド用の UI 定義スキーマを作成します。 UI 定義の作成の概要については、CreateUiDefinition の基本概念に関する記事を参照してください。

ヘルプを探しています

Azure Managed Applications に関して不明な点がある場合には、Stack Overflow で質問してみてください。同様の質問が既に質問され回答されているため、投稿する前にまず確認してください。 azure-managed-app タグを追加して早く応答を受け取りましょう。

次のステップ

マネージドアプリケーションの概要については、「Azure マネージドアプリケーションの概要」を参照してください。
カスタムプロバイダーの概要については、「Azure Custom Providers プレビューの概要」を参照してください。
Azure カスタムプロバイダーを使用した Azure マネージドアプリケーションの作成については、カスタムプロバイダーアクションとリソースの種類を備えたマネージドアプリケーションを作成する方法に関するチュートリアルを参照してください。
