メトリックの収集と転送

対象： IoT Edge 1.5

重要

IoT Edge 1.5 LTS は、サポートされているリリースです。 IoT Edge 1.4 LTS は 2024 年 11 月 12 日に終了しました。以前のリリースを使用している場合は、「Update IoT Edgeを参照してください。

Azure Monitor と組み込みのメトリックの統合を使用すると、IoT Edge フリートをリモートで監視できます。デバイスでこの機能を有効にするには、metrics-collector モジュールをデプロイに追加し、モジュールメトリックを収集してAzure Monitorに転送するように構成します。

IoT Edge デバイスで監視を構成するには、tutorial に従ってIoT Edge デバイスを監視します。メトリックコレクターモジュールをデバイスに追加する方法について説明します。この記事では、監視アーキテクチャの概要と、デバイスでメトリックを構成するためのオプションについて説明します。

Azure Monitor for IoT Edge(4:06)

アーキテクチャ

IoT Hub
IoT Central

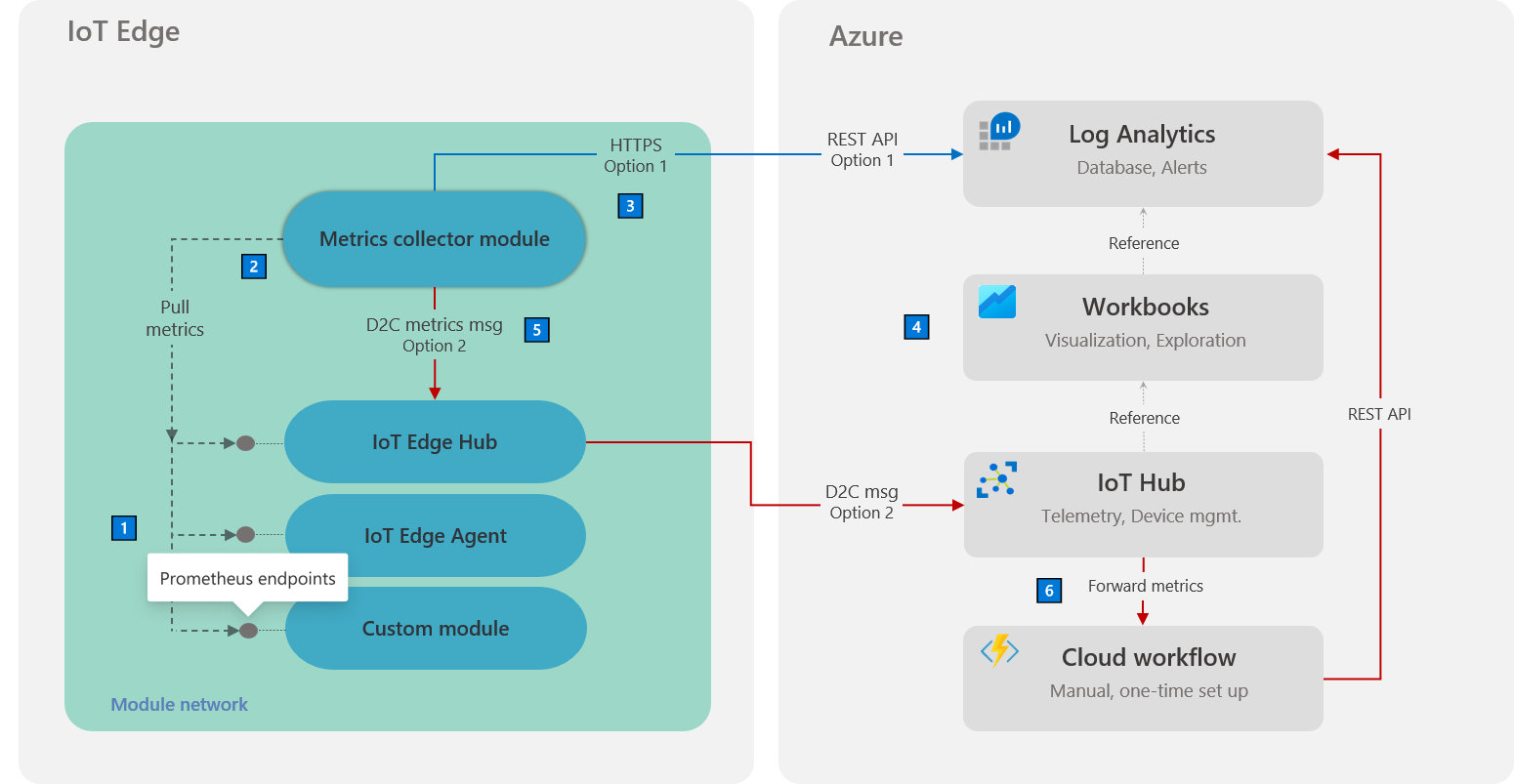

IoT Hub を使用したメトリック監視アーキテクチャのスクリーンショット

注	説明
1	すべてのモジュールは、 Prometheus データモデルを使用してメトリックを出力する必要があります。組み込みのメトリックを使用すると、既定で広範なワークロードの可視性が実現されますが、カスタムモジュールではシナリオ固有のメトリックを出力して監視ソリューションを強化することもできます。カスタムメトリックの追加に関する記事のオープンソースライブラリを使用してカスタムモジュールをインストルメント化する方法について説明します。
2️	metrics-collector モジュールは、ワークロードモジュールのメトリックを収集し、デバイス外に転送する、Microsoft が提供するIoT Edge モジュールです。メトリックコレクションでは "プル" モデルが使用されます。収集頻度、エンドポイント、フィルターを構成して、モジュールから送信されるデータを制御できます。詳細については、この記事の「メトリックコレクターの構成」セクションを参照してください。
3️	metrics-collector モジュールからクラウドにメトリックを送信するには、2 つのオプションがあります。 Option 1 は、メトリックを Log Analytics.1 収集されたメトリックは、という固定のネイティブテーブルを使用して、指定したLog Analytics ワークスペースに取り込まれます。このテーブルのスキーマは、Prometheus メトリックデータモデルと互換性があります。このオプションを使用するには、送信ポート 443 でワークスペースにアクセスする必要があります。 Log Analytics ワークスペース ID とキーは、モジュール構成の一部として指定する必要があります。制限付きネットワークで有効にするには、この記事の「制限付きネットワークアクセスシナリオで有効にする」セクションを参照してください。
4️	各メトリックエントリには、の一部として指定したが含まれています。この関連付けにより、メトリックが指定したリソース (たとえば、IoT Hub) に自動的にリンクされます。その結果、キュレートされたIoT Edge ブックテンプレートは、リソースに対してクエリを発行することでメトリックを取得できます。また、この方法により、複数の IoT ハブで 1 つのLog Analytics ワークスペースをメトリックデータベースとして安全に共有できます。
5️	Option 2 はメトリックを IoT Hub に送信します。コレクターモジュールを構成して、収集したメトリックを UTF-8 でエンコードされた JSON デバイスからクラウドへのメッセージとしてモジュールを経由して送信できます。このオプションにより、IoT Hub エンドポイントのみに対する外部アクセスが許可されている、ロックダウンされたIoT Edgeデバイスの監視が解除されます。また、子デバイスが親デバイスにのみアクセスできる入れ子になった構成で、子IoT Edgeデバイスを監視することもできます。
6️	メトリックがIoT Hub経由でルーティングされる場合は、(1 回限り) クラウドワークフローを設定する必要があります。ワークフローは、metrics-collector モジュールから到着したメッセージを処理し、Log Analytics ワークスペースに送信します。このワークフローを使用すると、この省略可能なパスを介して受信したメトリックに対しても、キュレーションされた視覚化とアラートの機能が有効になります。このクラウドワークフローを設定する方法の詳細については、この記事の「メトリックのルーティング」セクションを参照してください。

¹ 現時点では、option 1 を使用してIoT Edge デバイスからLog Analyticsにメトリックを直接転送することは、最小限のセットアップを必要とするより簡単なパスです。最初のオプションは、特定のシナリオで option 2 アプローチを要求しない限り、IoT Edge デバイスがIoT Hubとのみ通信するように推奨されます。

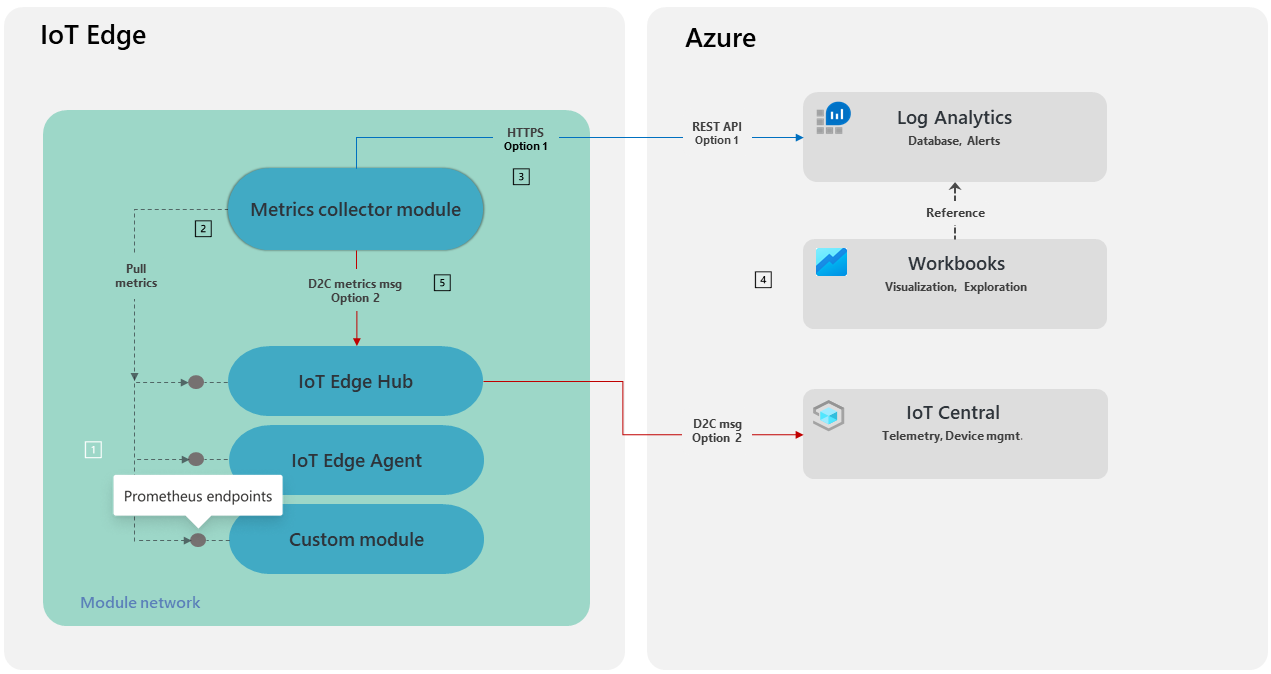

IoT Central を使用したメトリック監視アーキテクチャのスクリーンショット。

注	説明
1	すべてのモジュールは、 Prometheus データモデルを使用してメトリックを出力する必要があります。組み込みのメトリックを使用すると、既定で広範なワークロードの可視性が実現されますが、カスタムモジュールではシナリオ固有のメトリックを出力して監視ソリューションを強化することもできます。カスタムメトリックの追加に関する記事のオープンソースライブラリを使用してカスタムモジュールをインストルメント化する方法について説明します。
2️	metrics-collector モジュールは、ワークロードモジュールのメトリックを収集し、デバイス外に転送する、Microsoft が提供するIoT Edge モジュールです。メトリックコレクションでは "プル" モデルが使用されます。収集頻度、エンドポイント、フィルターを構成して、モジュールから送信されるデータを制御できます。詳細については、この記事の「メトリックコレクターの構成」セクションを参照してください。
3️	metrics-collector モジュールからクラウドにメトリックを送信するには、2 つのオプションがあります。 Option 1 はメトリックをLog Analyticsに送信します。収集されたメトリックは、`InsightsMetrics` と呼ばれる固定のネイティブテーブルを使用して、指定したLog Analytics ワークスペースに取り込まれます。このテーブルのスキーマは、Prometheus メトリックデータモデルと互換性があります。このオプションを使用するには、送信ポート 443 でワークスペースにアクセスする必要があります。モジュール構成の一部として、Log Analyticsワークスペース ID とキーを指定する必要があります。制限付きネットワークで有効にするには、この記事の「制限付きネットワークアクセスシナリオで有効にする」セクションを参照してください。
4️	各メトリックエントリには、の一部として指定したが含まれています。この関連付けにより、指定したリソース (たとえば、IoT Central) に自動的にメトリックがリンクされます。その結果、キュレートされたIoT Edge ブックテンプレートは、リソースに対してクエリを発行することでメトリックを取得できます。また、このアプローチにより、複数の IoT Central アプリケーションで、1 つのLog Analytics ワークスペースをメトリックデータベースとして安全に共有できます。
5️	オプション 2 ではメトリックが IoT Central に送信されます。このオプションを使用すると、オペレーターはメトリックとデバイステレメトリを 1 つの場所で表示できます。収集されたメトリックを UTF-8 でエンコードされた JSON デバイスからクラウドへのメッセージとしてモジュール経由で送信するようにコレクターモジュールを構成できます。このオプションにより、IoT Central エンドポイントのみに対する外部アクセスが許可されている、ロックダウンされたIoT Edgeデバイスの監視が解除されます。また、子デバイスが親デバイスにのみアクセスできる入れ子になった構成で、子IoT Edgeデバイスを監視することもできます。

メトリックコレクターモジュール

Microsoft 提供の metrics-collector モジュールをIoT Edgeデプロイに追加して、モジュールメトリックを収集し、Azure Monitorに送信できます。モジュールコードはopen sourceされ、IoT Edge GitHub リポジトリで使用できます。

メトリックコレクターモジュールは、Linux X64、ARM32、ARM64、Windows X64 (バージョン 1809) をサポートするマルチアーキテクチャ Docker コンテナーイメージとして提供されます。の Microsoft Artifact Registry から一般公開されています。

メトリックコレクターの構成

環境変数を使用してメトリックコレクターを構成します。最小限に抑えて、この表で必須としてマークされた変数を指定する必要があります。

IoT Hub
IoT Central

環境変数の名前	説明
`ResourceId`	デバイスが通信する IoT Hub のリソース ID。詳細については、「リソース ID」を参照してください。必須既定値: none
`UploadTarget`	メトリックを HTTPS 経由でAzure Monitorに直接送信するか、D2C メッセージとしてIoT Hubするかを制御します。詳細については、「アップロードターゲット」を参照してください。 AzureMonitor または IoTMessage のいずれかを指定できます必須ではありません既定値: AzureMonitor
`LogAnalyticsWorkspaceId`	Log Analytics ワークスペース ID。 UploadTarget が AzureMonitor の場合にのみ必要です既定値: none
`LogAnalyticsSharedKey`	Log Analytics ワークスペースキー。 UploadTarget が AzureMonitor の場合にのみ必要です既定値: none
`ScrapeFrequencyInSecs`	メトリックを収集して転送する定期的な時間間隔 (秒単位)。例: 600 必須ではありません既定値: 300
`MetricsEndpointsCSV`	Prometheus メトリックを収集するエンドポイントのコンマ区切りの一覧。メトリックを収集するモジュールエンドポイントはすべて、この一覧に含まれている必要があります。例: , , 必須ではありません既定値: ,
`AllowedMetrics`	収集するメトリックの一覧。他のメトリックはすべて無視されます。空の文字列に設定すると無効になります。詳細については、「許可リストとブロックリスト」を参照してください。例: metricToScrape{quantile=0.99}[endpoint=] 必須ではありません既定値: "空"
`BlockedMetrics`	無視するメトリックの一覧。 AllowedMetrics をオーバーライドします。そのため、メトリックが両方の一覧に含まれている場合、そのメトリックは報告されません。詳細については、「許可リストとブロックリスト」を参照してください。例: metricToIgnore{quantile=0.5}[endpoint=], docker_container_disk_write_bytes 必須ではありません既定値: "空"
`CompressForUpload`	メトリックをアップロードするときに圧縮を使用する必要があるかどうかを制御します。すべてのアップロードターゲットに適用されます。例: true 必須ではありません既定値: true
`AzureDomain`	メトリックをLog Analyticsに直接取り込むときに使用する最上位のAzure ドメインを指定します。例: azure.us 必須ではありません既定値: azure.com

環境変数の名前	説明
`ResourceId`	デバイスが通信する IoT Central アプリケーションのリソース ID。詳細については、「リソース ID」を参照してください。必須既定値: none
`UploadTarget`	メトリックを HTTPS 経由でAzure Monitorに直接送信するか、D2C メッセージとして IoT Central に送信するかを制御します。詳細については、「アップロードターゲット」を参照してください。 AzureMonitor または IoTMessage のいずれかを指定できます必須ではありません既定値: AzureMonitor
`LogAnalyticsWorkspaceId`	Log Analytics ワークスペース ID。 UploadTarget が AzureMonitor の場合にのみ必要です既定値: none
`LogAnalyticsSharedKey`	Log Analytics ワークスペースキー。 UploadTarget が AzureMonitor の場合にのみ必要です既定値: none
`ScrapeFrequencyInSecs`	メトリックを収集して転送する定期的な時間間隔 (秒単位)。例: 600 必須ではありません既定値: 300
`MetricsEndpointsCSV`	Prometheus メトリックを収集するエンドポイントのコンマ区切りの一覧。メトリックを収集するモジュールエンドポイントはすべて、この一覧に含まれている必要があります。例: , , 必須ではありません既定値: ,
`AllowedMetrics`	収集するメトリックの一覧。他のメトリックはすべて無視されます。空の文字列に設定すると無効になります。詳細については、「許可リストとブロックリスト」を参照してください。例: metricToScrape{quantile=0.99}[endpoint=] 必須ではありません既定値: "空"
`BlockedMetrics`	無視するメトリックの一覧。 AllowedMetrics をオーバーライドします。そのため、メトリックが両方の一覧に含まれている場合、そのメトリックは報告されません。詳細については、「許可リストとブロックリスト」を参照してください。例: metricToIgnore{quantile=0.5}[endpoint=], docker_container_disk_write_bytes 必須ではありません既定値: "空"
`CompressForUpload`	メトリックをアップロードするときに圧縮を使用する必要があるかどうかを制御します。すべてのアップロードターゲットに適用されます。例: true 必須ではありません既定値: true
`AzureDomain`	メトリックをLog Analyticsに直接取り込むときに使用する最上位のAzure ドメインを指定します。例: azure.us 必須ではありません既定値: azure.com

IoT Edgeと IoT Central の詳細については、「デバイスを Azure IoT Edge Azure IoT Central アプリケーションに接続するを参照してください。

リソースID

IoT Hub
IoT Central

メトリックコレクターモジュールには、IoT Edge デバイスが属している IoT ハブのAzure Resource Manager ID が必要です。 ResourceID 環境変数の値として、この ID を入力します。

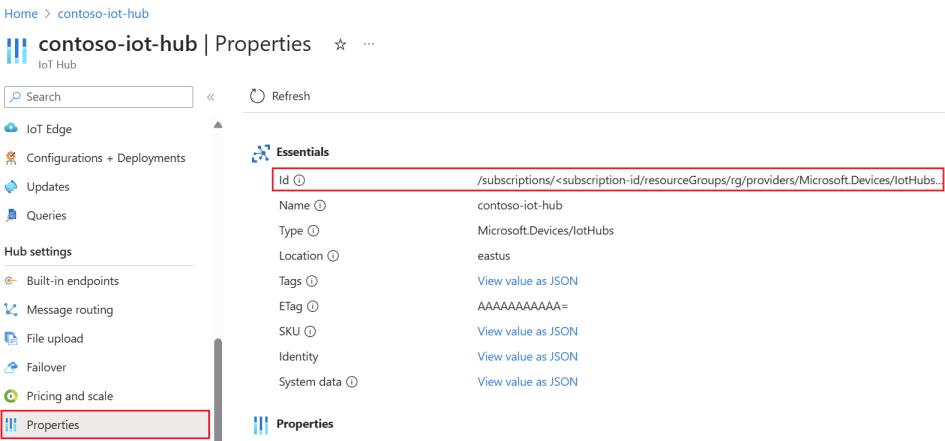

リソース ID は、次の形式を使用します: 。リソース ID は、Azure ポータルの IoT ハブの Properties ページにあります。

または、 az resource show コマンドを使用して ID を取得できます。

az resource show -g <resource group> -n <hub name> --resource-type "Microsoft.Devices/IoTHubs"

メトリックコレクターモジュールには、IoT Edge デバイスが属する IoT Central アプリケーションのAzure Resource Manager ID が必要です。 ResourceID 環境変数の値として、この ID を入力します。

リソース ID は、次の形式を使用します: 。リソース ID は、Azure ポータルの IoT Central アプリケーションの Properties ページにあります。

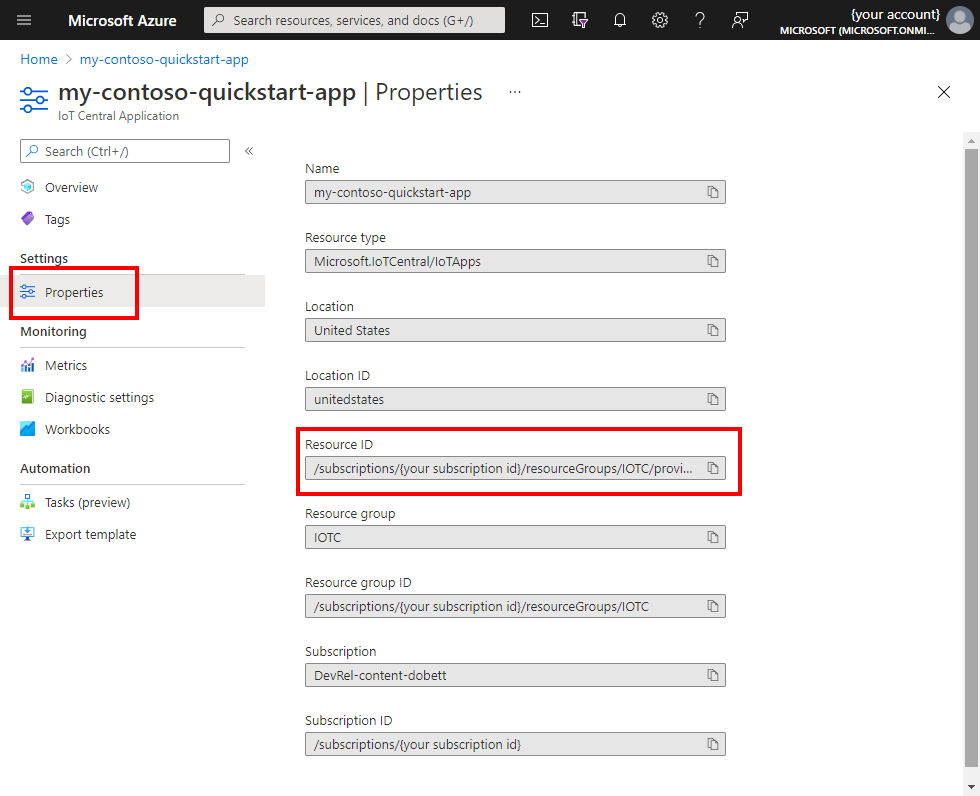

IoT Central のプロパティからリソース ID を取得します。

または、 az resource show コマンドを使用して ID を取得できます。

az resource show -g <resource group> -n <application name> --resource-type "Microsoft.IoTCentral/IoTApps"

ターゲットをアップロードする

IoT Hub
IoT Central

UploadTarget 構成オプションは、メトリックをAzure MonitorまたはIoT Hubに直接送信するかどうかを制御します。

UploadTarget を IoTMessage に設定すると、モジュールによってメトリックが IoT メッセージとして発行されます。エンドポイントは、これらのメッセージを UTF8 でエンコードされた JSON として出力します。たとえば、IoT Edge Metrics Collector モジュールの名前が IoTEdgeMetricsCollector の場合、エンドポイントは /messages/modules/IoTEdgeMetricsCollector/outputs/metricOutput です。形式は次のとおりです。

[{
    "TimeGeneratedUtc": "<time generated>",
    "Name": "<prometheus metric name>",
    "Value": <decimal value>,
    "Label": {
        "<label name>": "<label value>"
    }
}, {
    "TimeGeneratedUtc": "2020-07-28T20:00:43.2770247Z",
    "Name": "docker_container_disk_write_bytes",
    "Value": 0.0,
    "Label": {
        "name": "AzureMonitorForIotEdgeModule"
    }
}]

UploadTarget 構成オプションは、メトリックを Azure Monitor または IoT Central に直接送信するかどうかを制御します。

[{
    "TimeGeneratedUtc": "<time generated>",
    "Name": "<prometheus metric name>",
    "Value": <decimal value>,
    "Label": {
        "<label name>": "<label value>"
    }
}, {
    "TimeGeneratedUtc": "2020-07-28T20:00:43.2770247Z",
    "Name": "docker_container_disk_write_bytes",
    "Value": 0.0,
    "Label": {
        "name": "AzureMonitorForIotEdgeModule"
    }
}]

許可リストとブロックリスト

および構成オプションは、メトリックセレクターのスペースまたはコンマ区切りのリストを受け入れます。メトリックは一覧と照合され、いずれかの一覧の 1 つまたは複数のメトリックに一致した場合は、追加または除外されます。

メトリックセレクターでは、PromQL クエリ言語のサブセットに似た形式を使用します。

metricToSelect{quantile=0.5,otherLabel=~Re[ge]*|x}[http://VeryNoisyModule:9001/metrics]

メトリックセレクターは、次の 3 つの部分で構成されます。

メトリック名 ()。

メトリック名には、ワイルドカード (任意の文字) と (任意の 1 文字) を使用できます。たとえば、はとに一致しますが、には一致しません。はとに一致しますが、には一致しません。
メトリックセレクターのこのコンポーネントは必須です。

ラベルに基づくセレクター ()。

中かっこに複数のメトリック値を含めます。複数の値はコンマで区切る必要があります。
セレクター内の少なくともすべてのラベルが存在し、一致する場合にメトリックが一致します。
PromQL と同様に、次の照合演算子を使用できます。
- は、指定された文字列と厳密に等しいラベルに一致します (大文字と小文字が区別されます)。
- 指定された文字列と厳密に一致しないラベルに合致させます。
- は、ラベルを指定された正規表現に一致させます。例:
- は、指定された正規表現に適合しないラベルを見つけます。
- 正規表現は完全に固定されます (各正規表現の先頭と末尾には、とが自動的に追加されます)。
- メトリックセレクターのこのコンポーネントはオプションです。

エンドポイントセレクター ()。

URL は、に示されている URL と完全に一致している必要があります。
メトリックセレクターのこのコンポーネントはオプションです。

メトリックは、選択されたセレクターのすべての部分に一致する必要があります。名前と一致し、一致する値を持つすべての同じラベルを持ち、指定されたエンドポイントから取得する必要があります。たとえば、がセレクターのと一致しません。 AND に似た動作ではなく、複数のセレクターを使用して OR に似た動作を作成します。

たとえば、モジュールの任意のラベルでカスタムメトリックのを許可し、ラベルでから同じメトリックのみを許可するには、次のセレクターをに追加します。

mem{}[http://module1:9001/metrics] mem{agg="p99"}[http://module2:9001/metrics]

または、すべてのラベルまたはエンドポイントにカスタムメトリックとを許可するには、に次を追加します。

mem cpu

制限付きネットワークアクセスシナリオで有効にする

メトリックを Log Analytics ワークスペースに直接送信する場合は、次の URL への送信アクセスを許可します。

https://<LOG_ANALYTICS_WORKSPACE_ID>.ods.opinsights.azure.com/*
https://<LOG_ANALYTICS_WORKSPACE_ID>.oms.opinsights.azure.com/*

プロキシに関する考慮事項

メトリックコレクターモジュールは、.NET Core で記述されています。システムモジュールの場合と同じガイダンスを使用して、プロキシサーバー経由の通信を許可します。

ローカルモジュールからのメトリック収集では、プロトコルが使用されます。環境変数を設定することによって、プロキシサーバー経由の通信からローカル通信を除外します。の値を、除外するホスト名のコンマ区切りの一覧に設定します。ホスト名にはモジュール名を使用します。例: edgeHub,edgeAgent,myCustomModule。

ルート指標

IoT Hub
IoT Central

メトリックをLog Analyticsに直接送信するのではなく、IoT Hubを介して取り込む必要がある場合があります。たとえば、入れ子になった構成でIoT Edgeデバイスを監視する場合子デバイスは親デバイスのIoT Edge ハブにのみアクセスできます。もう 1 つの例は、IoT Hubにのみ送信ネットワークアクセスを持つIoT Edge デバイスを展開することです。

このシナリオで監視を有効にするには、メトリックコレクターモジュールを構成して、edgeHub モジュールを介してメトリックを device-to-cloud (D2C) メッセージとして送信します。環境変数をコレクターでに設定して、機能を有効にします。

ヒント

コレクターモジュールからIoT Hubにメトリックメッセージを配信する edgeHub ルートを必ず追加してください。ルートはのようになります。

このオプションでは、IoT Hubに到着したメトリックメッセージを Log Analytics ワークスペースに配信するための追加のセットアップ、クラウドワークフローのセットアップが必要です。この設定がないと、統合の他の部分 ( キュレーションされた視覚化やアラートなど) は機能しません。

注

このオプションでは、追加コストに注意してください。メトリックメッセージは、IoT Hub メッセージクォータに対してカウントされます。また、Log Analyticsインジェストとクラウドワークフローリソースに対しても課金されます。

サンプルクラウドワークフロー

IoT HubからLog Analyticsにメトリックメッセージを配信するクラウドワークフローは、IoT Edgeログ記録と監視のサンプルの一部として使用できます。既存のクラウドリソースにサンプルをデプロイすることも、運用環境のデプロイリファレンスとして使用することもできます。

場合によっては、Log Analyticsに直接送信するのではなく、IoT Central を介してメトリックを取り込む必要があります。たとえば、入れ子になった構成でIoT Edgeデバイスを監視する場合子デバイスは親デバイスのIoT Edge ハブにのみアクセスできます。もう 1 つの例は、IoT Central にのみ送信ネットワークアクセスを持つIoT Edge デバイスをデプロイすることです。

次のデプロイマニフェストの例は、構成を示しています。

{
  "modulesContent": {
    "$edgeAgent": {
      "properties.desired": {
        "schemaVersion": "1.0",
        "runtime": {
          "type": "docker",
          "settings": {
            "minDockerVersion": "v1.25",
            "loggingOptions": "",
            "registryCredentials": {}
          }
        },
        "systemModules": {
          "edgeAgent": {
            // ...
          },
          "edgeHub": {
            // ...
          }
        },
        "modules": {
          "SimulatedTemperatureSensor": {
            // ...
          },
          "AzureMonitorForIotEdgeModule": {
            "settings": {
                "image": "mcr.microsoft.com/azureiotedge-metrics-collector:1.0",
                "createOptions": "{\"HostConfig\":{\"LogConfig\":{\"Type\":\"json-file\",\"Config\":{\"max-size\":\"4m\",\"max-file\":\"7\"}}}}"
            },
            "type": "docker",
            "env": {
              "UploadTarget": {
                "value": "IotMessage"
              },
              "ResourceId": {
                "value": "/subscriptions/{your subscription id}/IOTC/providers/Microsoft.IoTCentral/IoTApps/{your app name}"
              },
              "MetricsEndpointsCSV": {
                "value": "http://edgeHub:9600/metrics,http://edgeAgent:9600/metrics"
              },
              "ScrapeFrequencyInSecs": {
                "value": "30"
              },
              "AllowedMetrics": {
                "value": ""
              },
              "BlockedMetrics": {
                "value": ""
              },
              "CompressForUpload": {
                "value": "false"
              },
              "TransformForIoTCentral": {
                "value": "true"
              }
            },
            "status": "running",
            "restartPolicy": "always",
            "version": "1.0"
          }
        }
      }
    },
    "$edgeHub": {
      "properties.desired": {
        "schemaVersion": "1.0",
        "routes": {
          "temperatureupload": "FROM /messages/modules/SimulatedTemperatureSensor/outputs/temperatureOutput INTO $upstream",
          "metricupload": "FROM /messages/modules/AzureMonitorForIotEdgeModule/outputs/metricOutput INTO $upstream"
        },
        "storeAndForwardConfiguration": {
          "timeToLiveSecs": 7200
        }
      }
    },
    "SimulatedTemperatureSensor": {
      // ...
    },
    "AzureMonitorForIotEdgeModule": {
      "properties.desired": {
        "schemaVersion": "1.0",
        "scrapeFrequencySecs": 30,
        "metricsFormat": "Json",
        "syncTarget": "IoTHub"
      }
    }
  }
}

ヒント

コレクターモジュールから IoT Central にメトリックメッセージを配信するために、必ず edgeHub ルートを追加してください。ルートはのようになります。

IoT Central アプリケーションで IoT Edge デバイスからのメトリックを表示するには:

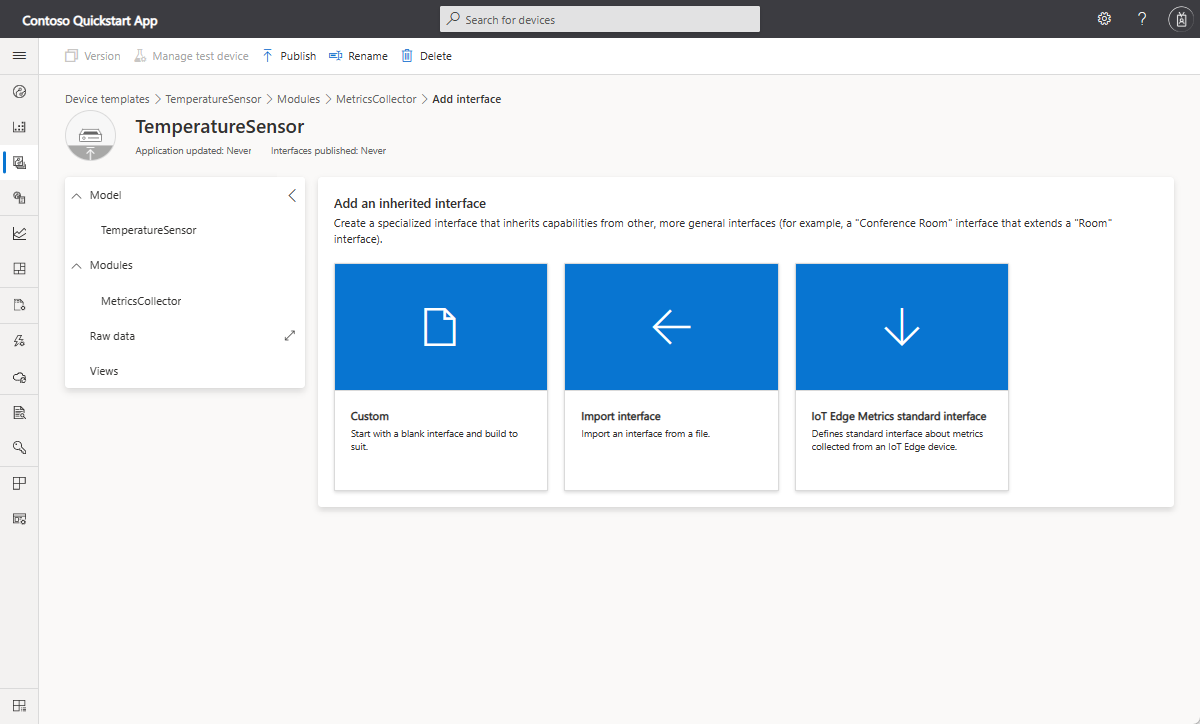

IoT Edge Metrics 標準インターフェイスを継承インターフェイスとして device テンプレート
インターフェイスで定義されているテレメトリ値を使用して、IoT Edge デバイスを監視する必要がある dashboards を構築します。

注

このオプションでは、追加コストに注意してください。メトリックメッセージは、IoT Central メッセージクォータに対してカウントされます。

次のステップ

Azure Monitorが提供するキュレーションされた視覚化の種類を確認する。
