Azure IoT Edge デバイスに対する継続的インテグレーションと継続的配置

[アーティクル]
04/12/2024

適用対象: IoT Edge 1.4

重要

IoT Edge 1.4 がサポートされているリリースです。以前のリリースの場合は、「IoT Edge を更新する」を参照してください。

Azure Pipelines 内の組み込み Azure IoT Edge タスクを使用して、Azure IoT Edge アプリケーションで DevOps を簡単に導入できます。この記事では、YAML を使用して、Azure Pipelines で Azure IoT Edge モジュールをビルド、テスト、およびデプロイする方法について説明します。別の方法として、クラシックエディターを使用することもできます。

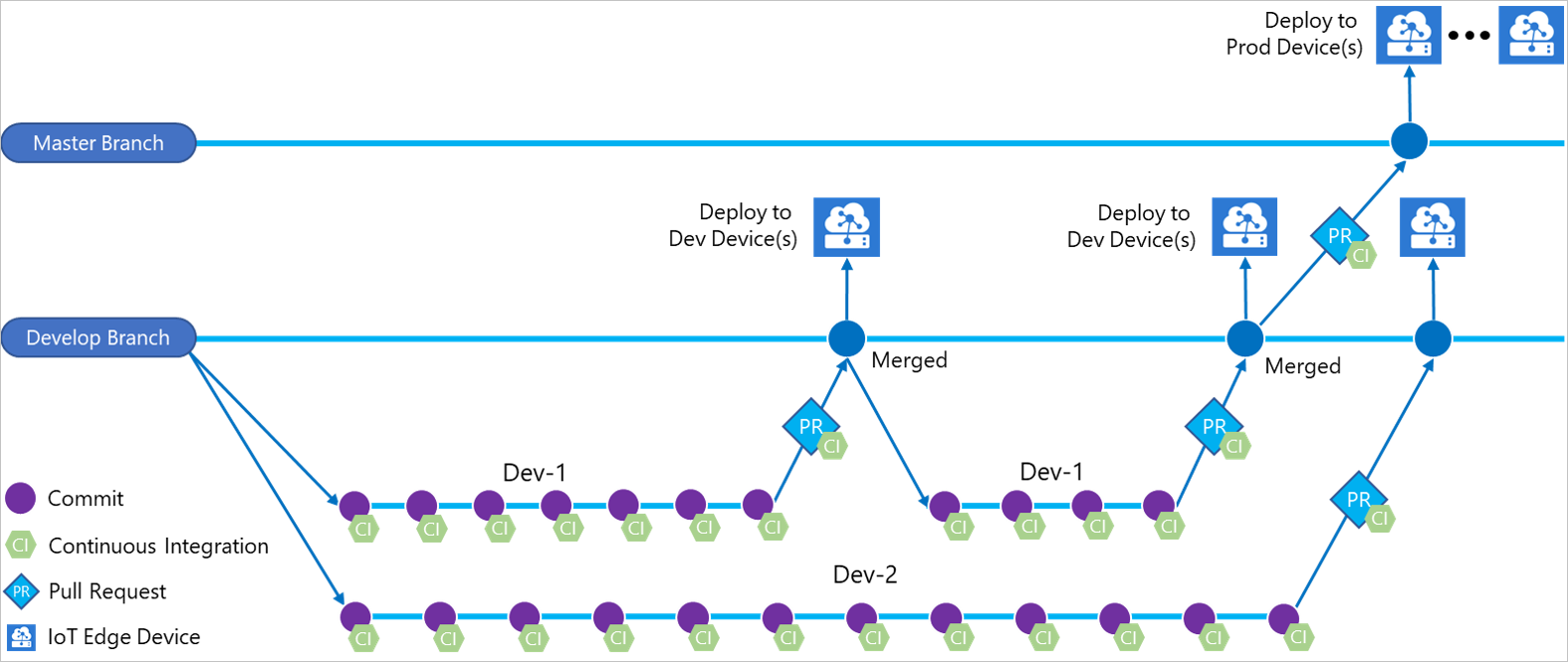

開発と運用のための継続的インテグレーションと継続的開発ブランチの図。

この記事では、Azure Pipelines の組み込みの Azure IoT Edge タスクを使用して、IoT Edge ソリューション用のビルドパイプラインおよびリリースパイプラインを作成する方法について説明します。パイプラインに追加される各 Azure IoT Edge タスクは、次の 4 つのアクションのいずれかを実装します。

アクション	説明
モジュールイメージをビルドする	IoT Edge ソリューションコードを受け取り、コンテナーイメージをビルドします。
モジュールイメージをプッシュする	指定したコンテナーレジストリにモジュールイメージをプッシュします。
配置マニフェストを生成する	deployment.template.json ファイルと変数を受け取り、最終的な IoT Edge 配置マニフェストファイルを生成します。
IoT Edge デバイスにデプロイする	1 つ以上の IoT Edge デバイスに IoT Edge 展開を作成します。

特に指定がない限り、この記事の手順では、タスクパラメーターで使用できるすべての機能については説明しません。詳細については、次のリソースを参照してください。

前提条件

Azure Repos リポジトリ。ない場合は、プロジェクト内に新しい Git リポジトリを作成することができます。この記事では、IoTEdgeRepo というリポジトリを作成しました。

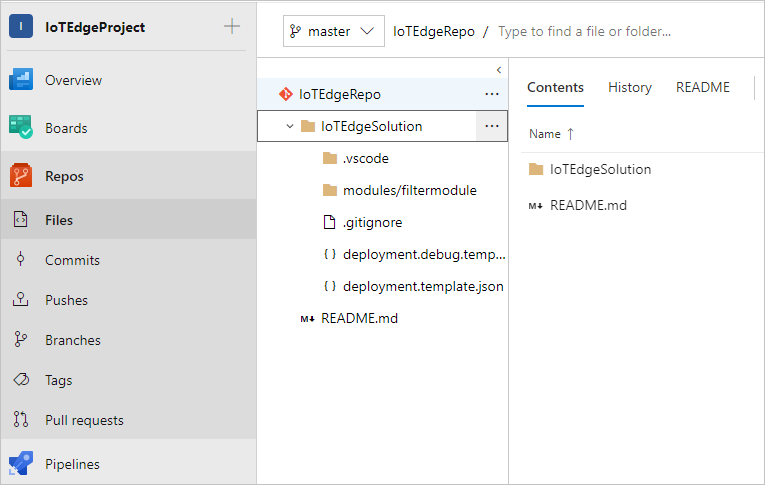

リポジトリにコミットおよびプッシュされた IoT Edge ソリューション。この記事をテストするための新しいサンプルソリューションを作成する場合は、「Visual Studio Code を使用して IoT Edge モジュールを開発する」の手順に従ってください。この記事では、IoTEdgeSolution という名前のソリューションをリポジトリに作成しました。これには filtermodule という名前のモジュールのコードが含まれています。

この記事では、必要なのは、Visual Studio Code または Visual Studio のいずれかにある IoT Edge テンプレートで作成されたソリューションフォルダーだけです。続ける前にこのコードをビルド、プッシュ、デプロイ、またはデバッグする必要はありません。これらのプロセスは Azure Pipelines で設定します。

ソリューション内の deployment.template.json ファイルへのパスを確認します。これはいくつかの手順で使用されます。デプロイテンプレートの役割についてよく知らない場合は、モジュールをデプロイしてルートを確立する方法に関するページを参照してください。

ヒント

新しいソリューションを作成する場合は、最初にリポジトリをローカルで複製します。その後で、ソリューションを作成するときに、リポジトリフォルダー内に直接作成することができます。そこから新しいファイルを簡単にコミットおよびプッシュできます。
モジュールイメージをプッシュできるコンテナーレジストリ。 Azure Container Registry またはサードパーティ製のレジストリを使用することができます。
テストと運用環境のデプロイの個々のステージをテストするための少なくとも 2 つの IoT Edge デバイスのある、アクティブな Azure IoT Hub。クイックスタートの記事に従って、Linux または Windows 上に IoT Edge デバイスを作成することができます

Azure Repos の使用に関する詳細については、「Share your code with Visual Studio and Azure Repos (自分のコードを Visual Studio と Azure Repos に共有する)」を参照してください。

継続的インテグレーションのためのビルドパイプラインを作成する

このセクションでは、新しいビルドパイプラインを作成します。サンプルの IoT Edge ソリューションへの変更をチェックインするときに自動的に実行し、ビルドログを発行するように、パイプラインを構成します。

ご自身の Azure DevOps 組織 (https://dev.azure.com/{your organization}) にサインインして、IoT Edge ソリューションのリポジトリが含まれているプロジェクトを開きます。

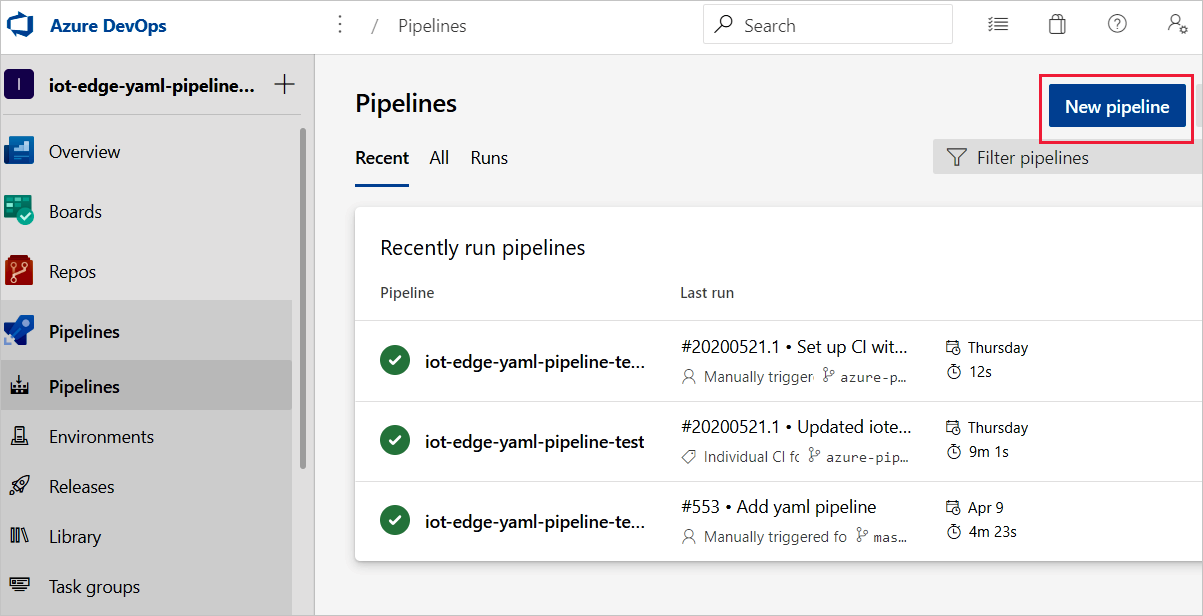

プロジェクトの左側ペインのメニューで、[パイプライン] を選択します。ページの中央にある [パイプラインの作成] を選択します。または、既にビルドパイプラインがある場合は、右上にある [新しいパイプライン] ボタンを選択します。
[コードはどこにありますか?] ページで、[Azure Repos Git YAML] を選択します。クラシックエディターを使用してプロジェクトのビルドパイプラインを作成する場合は、クラシックエディターのガイドを参照してください。

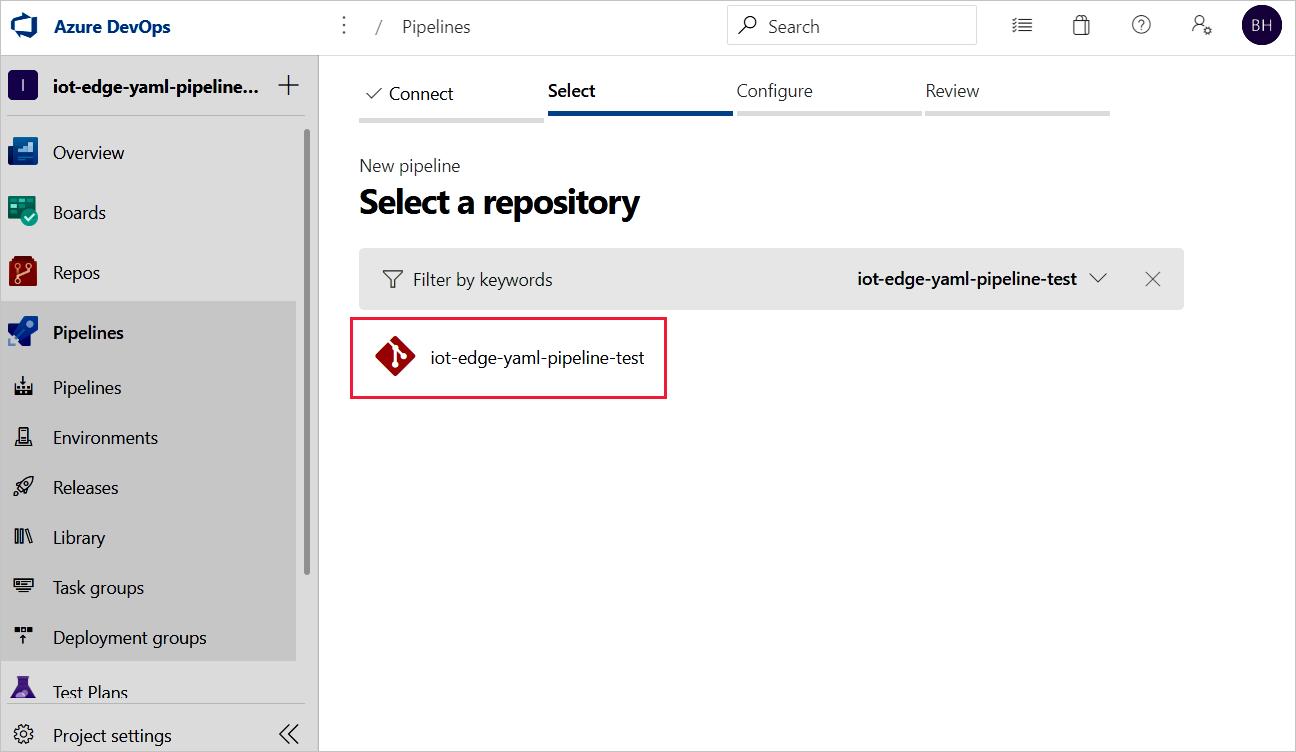

パイプラインを作成するリポジトリを選択します。

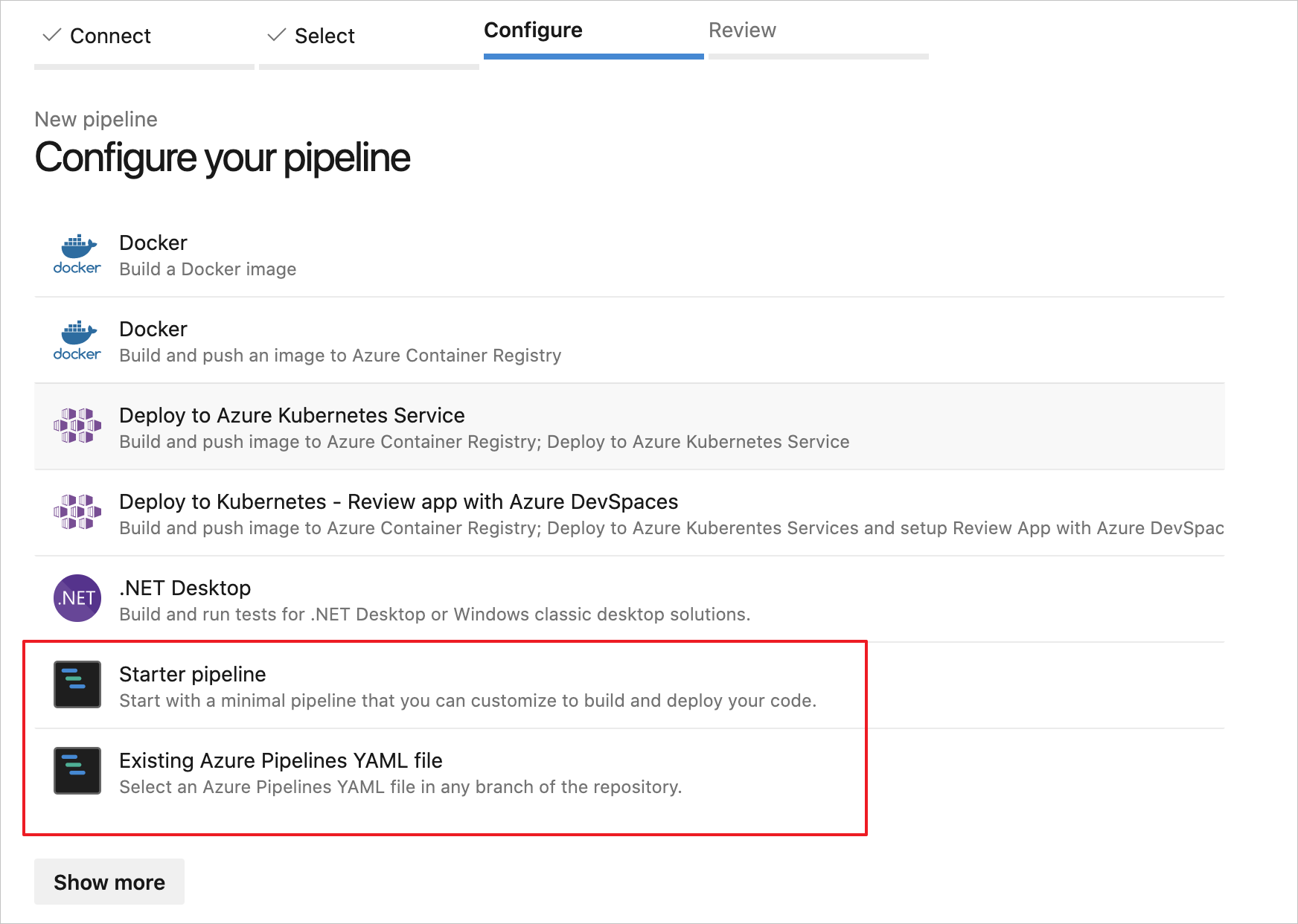

[パイプラインの構成] ページで、[スタートパイプライン] を選択します。このパイプラインの作成に使用する Azure Pipelines の YAML ファイルが既に存在する場合は、[既存の Azure Pipelines の YAML ファイル] を選択して、リポジトリ内のファイルへのブランチとパスを指定することができます。
[パイプラインの YAML の確認] ページで、既定の名前 azure-pipelines.yml を選択すると、パイプラインの構成ファイルの名前を変更できます。

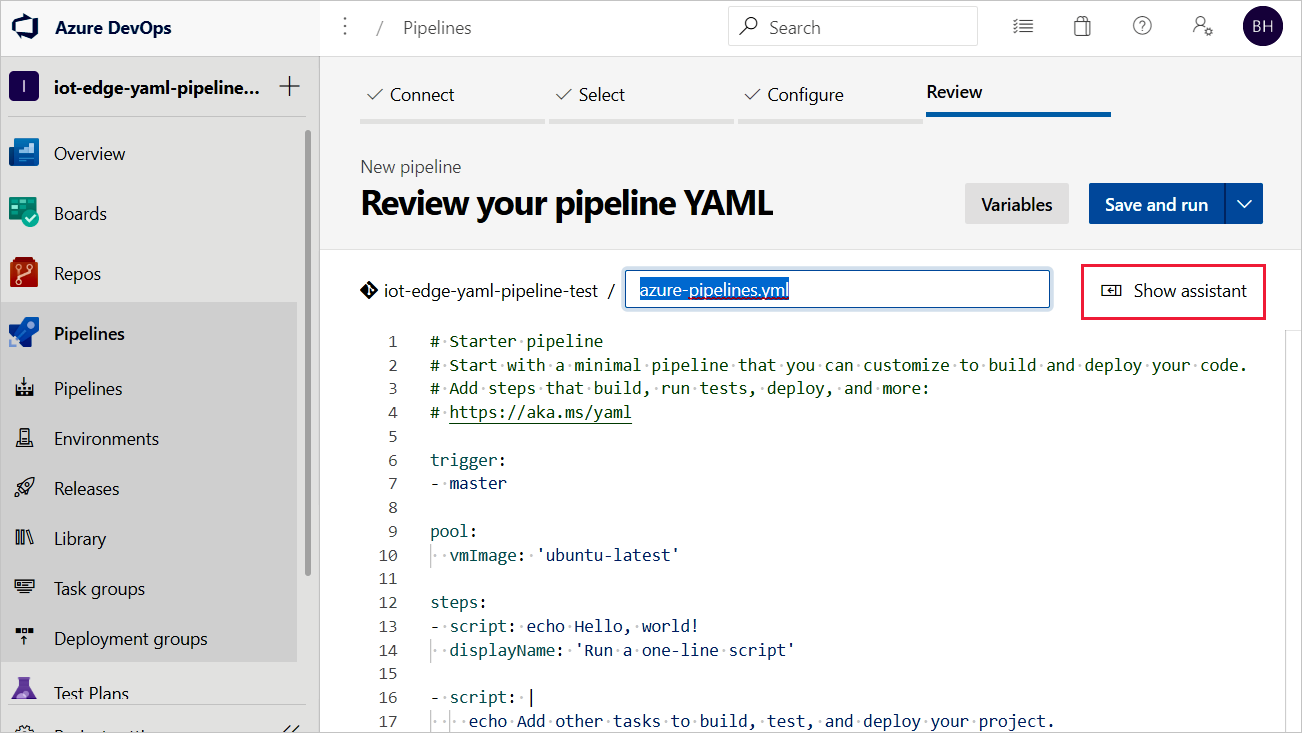

[アシスタントの表示] を選択して、[タスク] パレットを開きます。

タスクを追加するには、YAML の末尾にカーソルを合わせるか、タスクの指示を追加する場所にカーソルを合わせます。 [Azure IoT Edge] を検索して選択します。次のように、タスクのパラメーターを入力します。その後、 [追加] を選択します。

パラメーター	説明
アクション	[モジュールイメージをビルドする] を選択します。
.template.json ファイル	IoT Edge ソリューションが含まれているリポジトリ内の deployment.template.json ファイルへのパスを指定します。
既定のプラットフォーム	ターゲットの IoT Edge デバイスに基づいて、モジュールの適切なオペレーティングシステムを選択します。

このタスクとそのパラメーターの詳細については、「Azure IoT Edge タスク」を参照してください。

[タスクの使用] パレットと、パイプラインにタスクを追加する方法を示すスクリーンショット。

ヒント

各タスクを追加すると、追加された行がエディターによって自動的に強調表示されます。誤って上書きされないようにするには、さらにタスクを追加する前に、行の選択を解除して、次のタスクを新たに追加できる状態にします。

次のパラメーターを使用してこの手順を繰り返し、さらに 3 つのタスクを追加します。

タスク: Azure IoT Edge

パラメーター	説明
アクション	[モジュールイメージをプッシュする] を選択します。
コンテナーレジストリの種類	既定の種類を使用します: Azure Container Registry。
Azure サブスクリプション	サブスクリプションを選択します。
Azure Container Registry	パイプラインに使用するレジストリを選択します。
.template.json ファイル	IoT Edge ソリューションが含まれているリポジトリ内の deployment.template.json ファイルへのパスを指定します。
既定のプラットフォーム	ターゲットの IoT Edge デバイスに基づいて、モジュールの適切なオペレーティングシステムを選択します。

このタスクとそのパラメーターの詳細については、「Azure IoT Edge タスク」を参照してください。

タスク: ファイルをコピーする

パラメーター	説明
[同期元フォルダー]	コピー元のソースフォルダー。空にすると、リポジトリのルートとなります。ファイルがリポジトリに存在しない場合は、変数を使用します。例: `$(agent.builddirectory)`。
内容	`deployment.template.json` と `**/module.json` の 2 つの行を追加します。
ターゲットフォルダー	変数 `$(Build.ArtifactStagingDirectory)` を指定します。内容については、「ビルド変数」を参照してください。

このタスクとそのパラメーターの詳細については、「ファイルのコピータスク」を参照してください。

タスク: ビルド成果物の公開

パラメーター	説明
公開するためのパス	変数 `$(Build.ArtifactStagingDirectory)` を指定します。内容については、「ビルド変数」を参照してください。
アーティファクト名	既定の名前 (`drop`) を指定します。
成果物の公開場所	既定の場所 (`Azure Pipelines`) を使用します。

このタスクとそのパラメーターの詳細については、「ビルド成果物の発行タスク」を参照してください。

右上にある [保存および実行] ドロップダウンから [保存] を選択します。
この YAML パイプラインでは、継続的インテグレーションのトリガーが既定で有効になっています。これらの設定を編集する場合は、パイプラインを選択し、右上の [編集] を選択します。右上の [実行] ボタンの横にある [その他の操作] を選択し、[トリガー] に移動します。パイプライン名の下の [継続的インテグレーション] が有効と表示されます。トリガーの詳細を確認するには、[YAML の継続的インテグレーショントリガーをここからオーバーライドする] ボックスをオンにします。

[その他のアクション] の [トリガー] メニューからパイプラインのトリガー設定を確認する方法を示すスクリーンショット。

次のセクションに進んで、リリースパイプラインをビルドします。

継続的デプロイのためのリリースパイプラインを作成する

このセクションでは、ビルドパイプラインで成果物を削除すると自動的に実行されるように構成されたリリースパイプラインを作成します。その後、Azure Pipelines にデプロイログが表示されます。

新しいパイプラインを作成し、新しいステージを追加します。

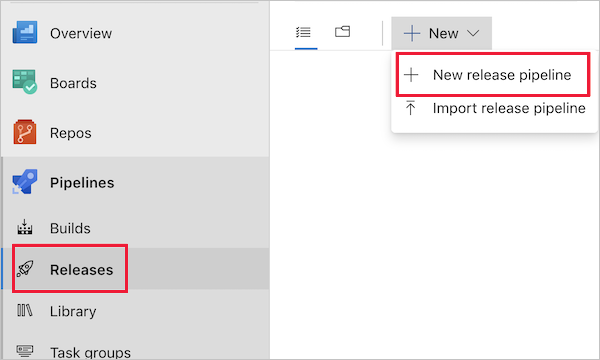

[パイプライン] の [リリース] タブで、[+ 新しいパイプライン] を選択します。または、既にリリースパイプラインがある場合は、[+ 新規] ボタンを選択し、[+ 新しいリリースパイプライン] を選択します。

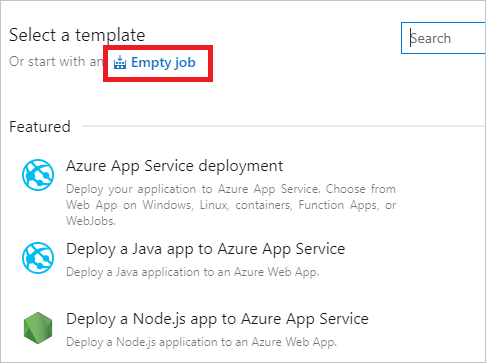

テンプレートを選択するよう求められたら、[空のジョブ] を選択します。
ステージ 1 という 1 つのステージを持つ新しいリリースパイプラインが初期化されます。ステージ 1 の名前を dev に変更し、お使いの開発環境用の継続的デプロイパイプラインとして扱います。通常、継続的デプロイパイプラインには、dev、staging、prod の複数のステージがあります。使用する DevOps 手法に応じて、別の名前を使用したり、さらに作成したりできます。名前を変更した後、ステージの詳細ウィンドウを閉じます。

上部にある "新しいリリースパイプライン" のテキストを選択して、リリースパイプラインの名前を変更することもできます。

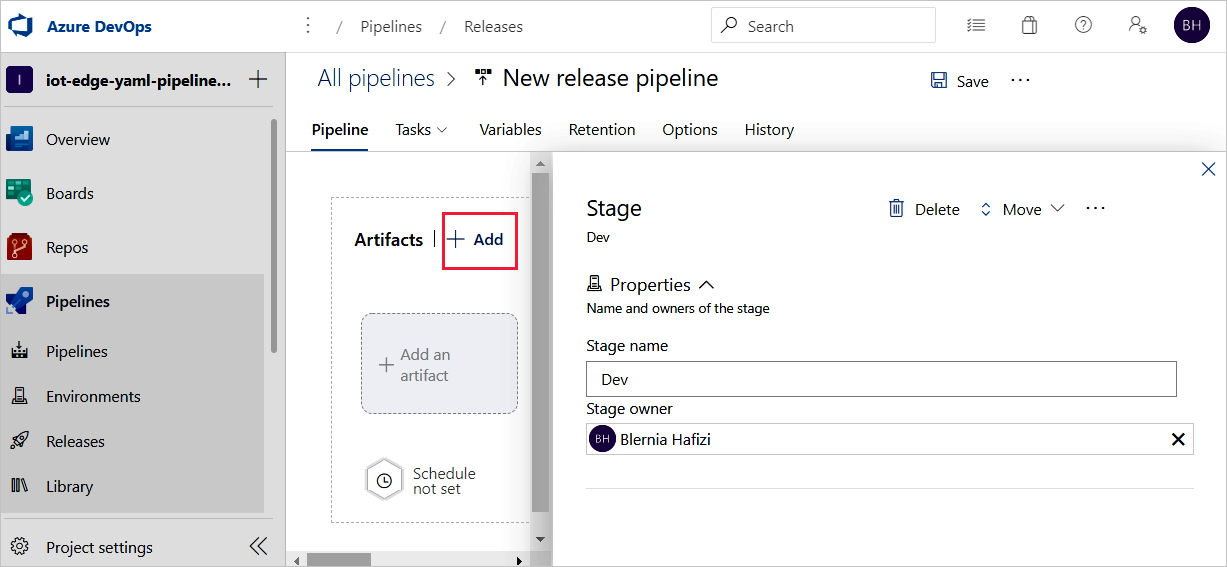

ビルドパイプラインによって発行されているビルド成果物に、リリースをリンクします。成果物領域で [追加] をクリックします。

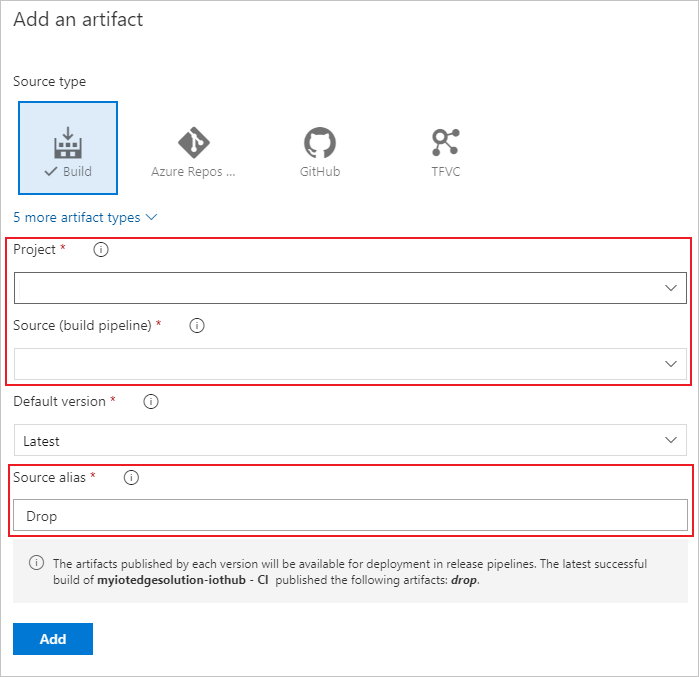

[成果物の追加] ページで、[ソースの種類] として [ビルド] を選択します。作成したプロジェクトとビルドパイプラインを選択します。 [ソースエイリアス] は、必要に応じてわかりやすいものに変更できます。その後、 [追加] を選択します。

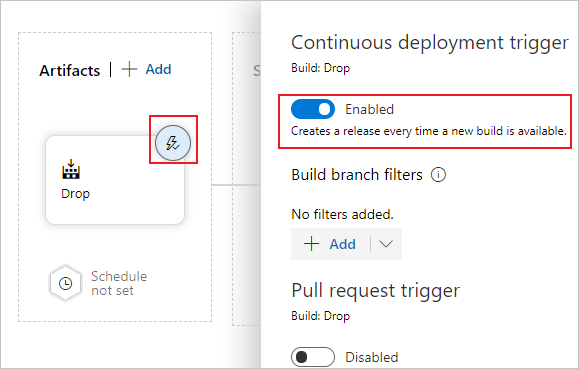

成果物トリガーを開き、切り替えを選択して継続的デプロイトリガーを有効にします。これで、新しいビルドが利用可能になるたびに新しいリリースが作成されるようになります。

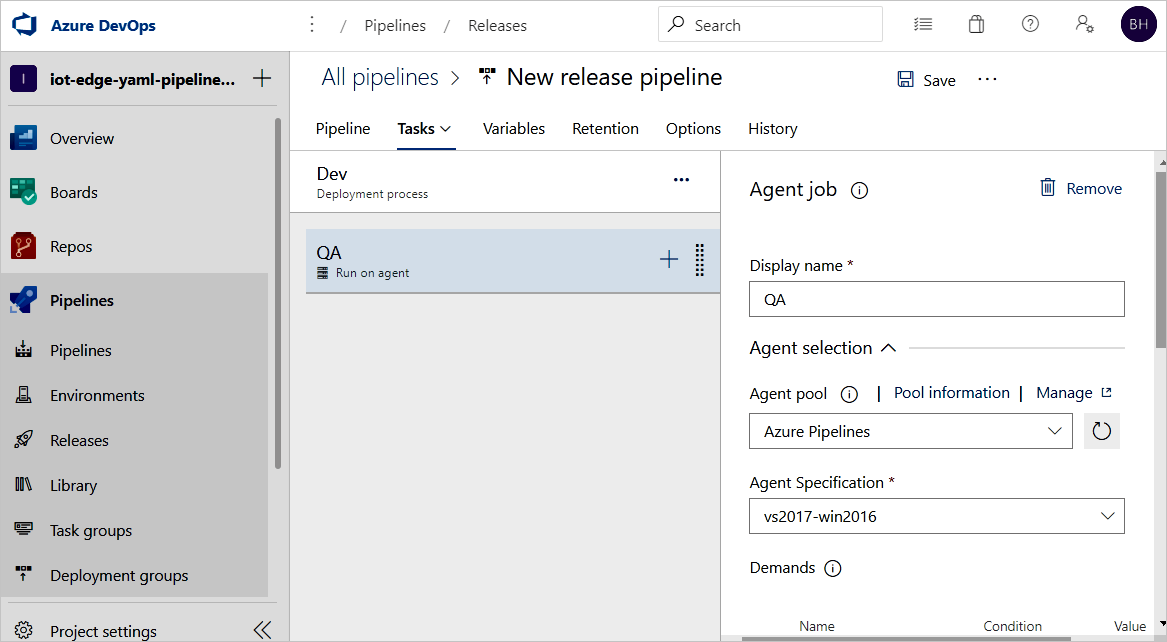

dev ステージは、1 つのジョブ、0 個のタスクで、事前に構成されています。パイプラインメニューから [タスク] を選択し、[dev] ステージを選択します。 [エージェントジョブ] を選択し、その [表示名] を QA に変更します。エージェントジョブの詳細を構成できますが、デプロイタスクはプラットフォームに依存しないため、選択した [エージェントプール] で任意の [エージェント仕様] を使用できます。
QA ジョブで、プラス記号 (+) を選択して 2 つのタスクを追加します。 [Azure IoT Edge] を検索して 2 回追加します。

最初の Azure IoT Edge タスクを選択し、次の値を使用して構成します。

パラメーター	説明
表示名	表示名は、アクションフィールドが変更されると自動的に更新されます。
アクション	[`Generate deployment manifest`] を選択します。
.template.json ファイル	パスを指定します: `$(System.DefaultWorkingDirectory)/Drop/drop/deployment.template.json`。このパスはビルドパイプラインから発行されます。
既定のプラットフォーム	ターゲットの IoT Edge デバイスに基づいて、モジュールの適切なオペレーティングシステムを選択します。
出力パス	パス `$(System.DefaultWorkingDirectory)/Drop/drop/configs/deployment.json` を設定します。このパスは、最終的な IoT Edge 配置マニフェストファイルです。

これらの構成は、deployment.template.json ファイル内のモジュールイメージ URL を置き換えるのに役立ちます。また、[Generate deployment manifest]$配置マニフェストの生成$は、deployment.template.json ファイルで定義したのと同じ値に変数を置き換えるのにも役立ちます。 Visual Studio/Visual Studio Code では、.env ファイルに実際の値を指定します。 Azure Pipelines では、[リリースパイプライン変数] タブで値を設定します。[変数] タブに移動し、次のように名前と値を構成します。

ACR_ADDRESS: Azure Container Registry のログインサーバー値。 Azure portal で、コンテナーレジストリの概要ページからログインサーバーを取得できます。
ACR_PASSWORD: Azure Container Registry のパスワード。
ACR_USER: Azure Container Registry のユーザー名。

プロジェクトに他の変数がある場合は、このタブでその名前と値を指定できます。[デプロイマニフェストの生成] で認識できるのは ${VARIABLE} フレーバー内の変数だけです。 *.template.json ファイルでこのフレーバーを使用していることを確認してください。

"registryCredentials": {
  "<ACR name>": { // Your Azure Container Registry **Registry name** value
    "username": "${ACR_USER}",
    "password": "${ACR_PASSWORD}",
    "address": "${ACR_ADDRESS}"
  }
}

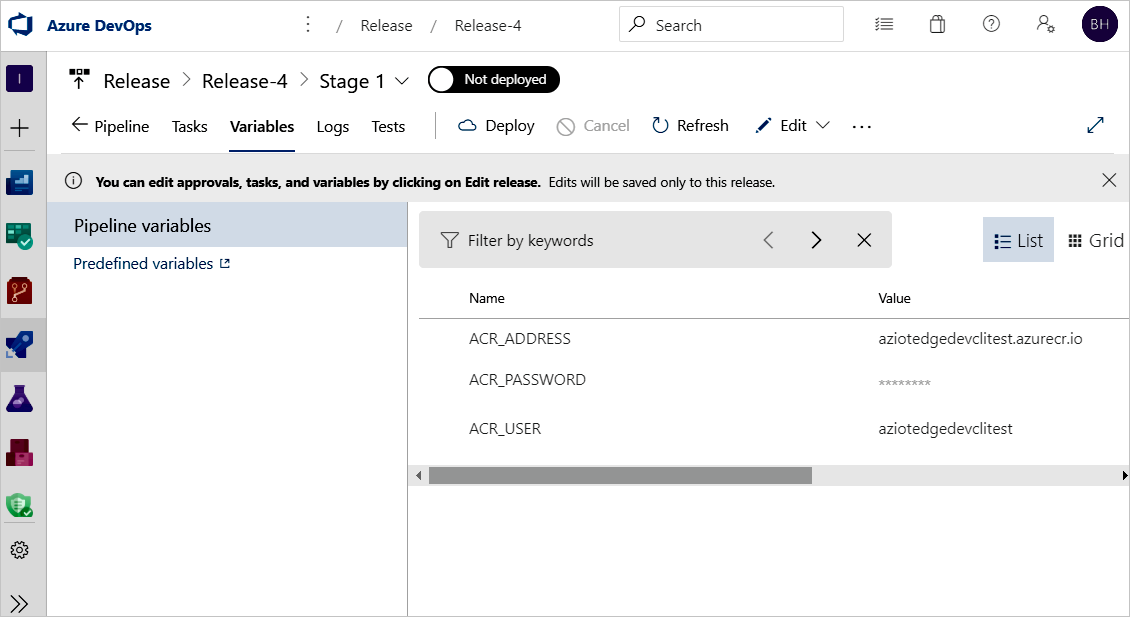

[変数] タブでリリースパイプラインの変数を構成する

2 つ目の [Azure IoT Edge] タスクを選択し、次の値を使用して構成します。

パラメーター	説明
表示名	表示名は、アクションフィールドが変更されると自動的に更新されます。
アクション	[`Deploy to IoT Edge devices`] を選択します。
デプロイファイル	パス `$(System.DefaultWorkingDirectory)/Drop/drop/configs/deployment.json` を設定します。このパスは IoT Edge デプロイマニフェストファイルです。
Azure サブスクリプション	IoT Hub が含まれているサブスクリプションを選択します。
IoT Hub 名	IoT ハブを選択します。
1 つまたは複数のデバイスを選択	リソースパイプラインを 1 つのデバイスまたは複数のデバイスのどちらにデプロイするかを選択します。 1 つのデバイスにデプロイする場合は、IoT Edge デバイス ID を入力します。複数のデバイスにデプロイする場合は、デバイスのターゲット条件を指定します。ターゲット条件とは、IoT Hub 内の一連の IoT Edge デバイスと突き合わせるフィルターです。デバイスタグを条件として使用する場合は、対応するデバイスタグを IoT Hub デバイスツインに合わせて更新する必要があります。詳細設定で、IoT Edge デプロイ ID と IoT Edge デプロイの優先順位を更新します。複数のデバイスのデプロイを作成する方法の詳細については、IoT Edge 自動デプロイについての理解に関するページを参照してください。
デバイス ID またはターゲット条件	以前の選択に応じて、複数のデバイスにデプロイするためのデバイス ID またはターゲット条件を指定します。
上級	IoT Edge デプロイ ID には、`$(System.TeamProject)-$(Release.EnvironmentName)` を指定します。この変数により、プロジェクトとリリース名がその IoT Edge デプロイ ID を使用してマッピングされます。

パブリッククラウドに表示されないプライベート Docker Trusted Registry に存在するイメージを使用するタスクの場合は、SKIP_MODULE_IMAGE_VALIDATION 環境変数を true に設定して、イメージの検証をスキップできます。

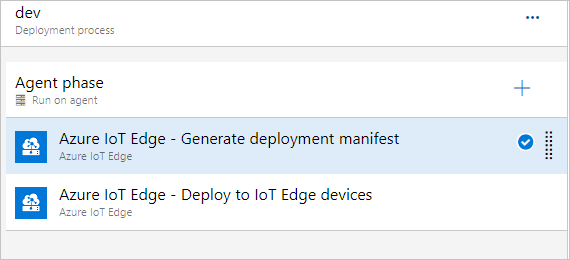

dev ステージに Azure IoT Edge タスクを追加する

[保存] を選択して、新しいリリースパイプラインの変更内容を保存します。メニューで [パイプライン] タブを選択して、パイプラインビューに戻ります。

ビルドパイプラインとリリースパイプラインの IoT Edge CI/CD を検証する

ビルドジョブをトリガーするには、コミットをソースコードリポジトリにプッシュするか、手動でトリガーできます。このセクションでは、CI/CD パイプラインを手動でトリガーして、その動作をテストします。その後、デプロイが成功したことを確認します。

左側のウィンドウメニューから、[パイプライン] を選択し、この記事の冒頭で作成したビルドパイプラインを開きます。

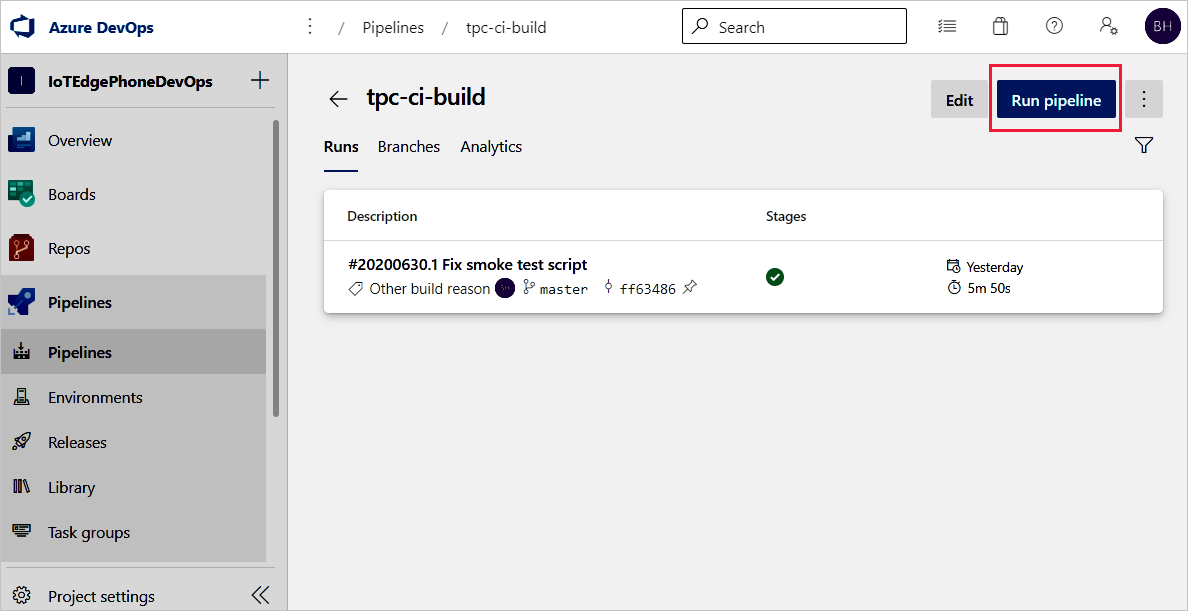

右上にある [パイプラインの実行] ボタンを選択すると、ビルドパイプラインのビルドジョブをトリガーできます。

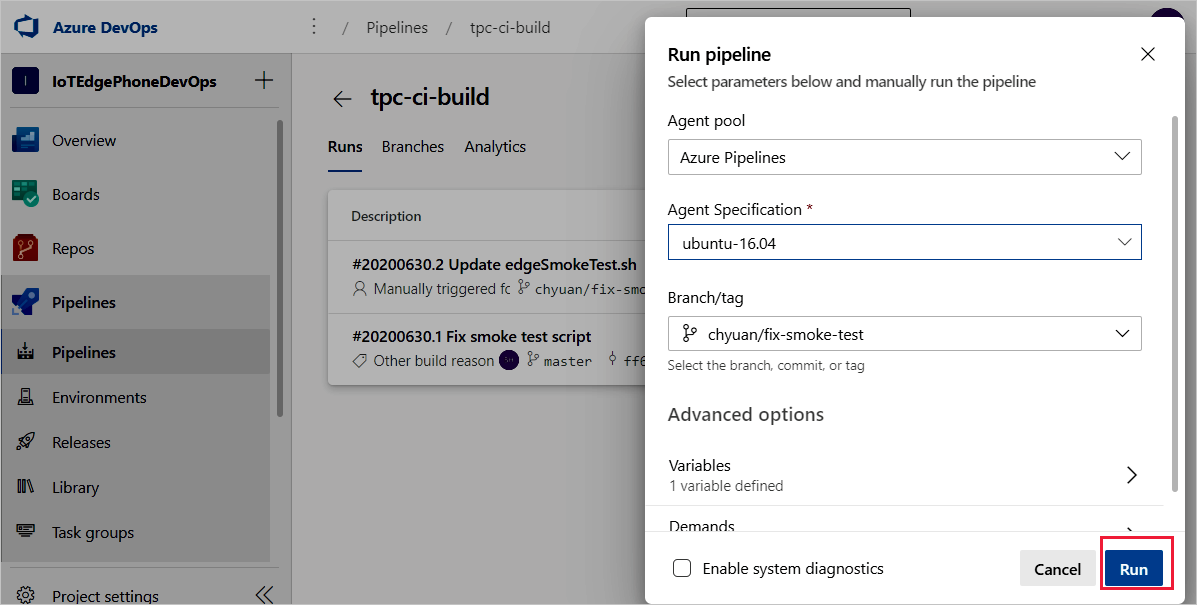

[パイプラインの実行] の設定をレビューします。次に、 [実行] を選択します。

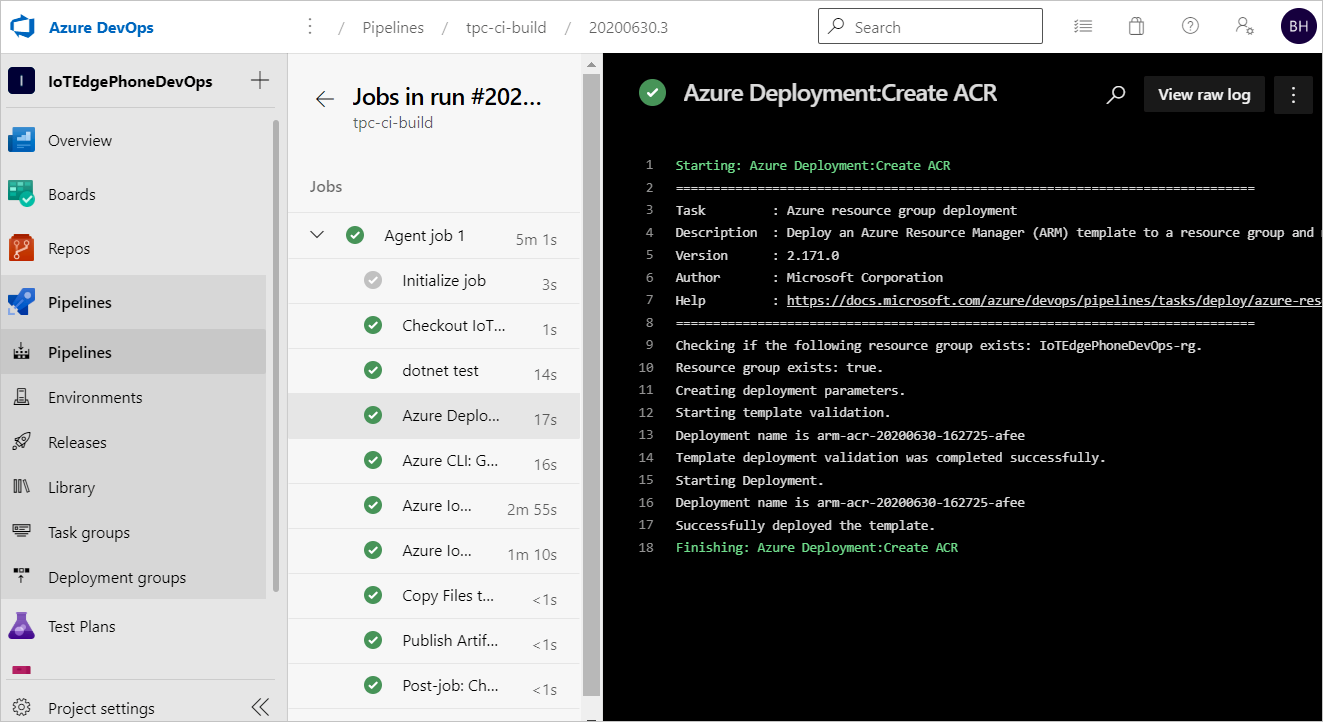

[エージェントジョブ 1] を選択して、実行の進行状況を監視します。ジョブを選択すると、ジョブの出力ログをレビューできます。
ビルドパイプラインが正常に完了すると、dev ステージへのリリースがトリガーされます。 dev へのリリースが成功すると、IoT Edge デバイスを対象とする IoT Edge デプロイが作成されます。

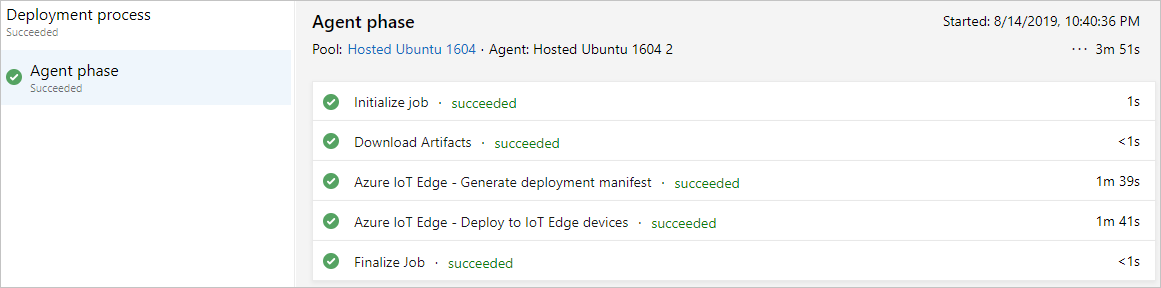

リリースログを確認するには、[dev] ステージをクリックします。
パイプラインでエラーが発生した場合は、まずログを確認します。ログを表示するには、パイプラインの実行の概要に移動し、ジョブとタスクを選択します。特定のタスクが失敗している場合は、そのタスクのログを確認します。ログを構成および使用するための詳細な手順については、「ログを確認してパイプラインの問題を診断する」を参照してください。
