PowerShell を使って複数のオンプレミス ポリシー ベース VPN デバイスに VPN ゲートウェイを接続する
この記事は、S2S VPN 接続のカスタム IPsec/IKE ポリシーを利用して、複数のオンプレミス ポリシー ベース VPN デバイスに接続するように Azure ルート ベース VPN ゲートウェイを構成するのに役立ちます。
ポリシー ベースおよびルート ベースの VPN ゲートウェイについて
ポリシー ベース "と" ルート ベースの VPN デバイスでは、接続に IPsec トラフィック セレクターを設定する方法が異なります。
- ポリシー ベース VPN デバイスは、両方のネットワークからプレフィクスの組み合わせを使用して、トラフィックがどのように IPsec トンネルを介して暗号化/復号化されるかを定義します。 これは通常、パケット フィルタリングを実行するファイアウォール デバイスで構築されます。 IPsec トンネルの暗号化と復号化は、パケット フィルタリングと処理エンジンに追加されます。
- ルート ベース VPN デバイスは、あらゆる (ワイルドカード) のトラフィック セレクターを使用して、ルーティング/転送テーブルを異なる IPsec トンネルへのトラフィックに転送します。 これは通常、それぞれの IPsec トンネルがネットワーク インターフェイスまたは VTI (仮想トンネル インターフェイス) としてモデル化されるルーターのプラットフォームで構築されます。
次の図では、2 つのモデルが強調表示されています。
ポリシー ベース VPN 例
ルート ベース VPN の例
ポリシー ベース VPN の Azure のサポート
現在、Azure では、ルート ベース VPN ゲートウェイとポリシー ベース VPN ゲートウェイの両方の VPN ゲートウェイ モードをサポートしています。 これらは、異なる内部プラットフォームに基づいて構築され、結果として異なる仕様になります。
| カテゴリ | ポリシーベースの VPN Gateway | ルートベースの VPN Gateway | ルートベースの VPN Gateway | ルートベースの VPN Gateway |
|---|---|---|---|---|
| Azure ゲートウェイ SKU | Basic | Basic | VpnGw1、VpnGw2、VpnGw3、VpnGw1AZ、VpnGw2AZ、VpnGw3AZ | VpnGw4、VpnGw5、VpnGw4AZ、VpnGw5AZ |
| IKE バージョン | IKEv1 | IKEv2 | IKEv1 および IKEv2 | IKEv1 および IKEv2 |
| 最大 S2S 接続 | 1 | 10 | 30 | 100 |
以前は、ポリシーベースの VPN を使用する場合、ポリシー ベースの VPN ゲートウェイの Basic SKU しか使用できませんでした。また、1 台のオンプレミス VPN/ファイアウォール デバイスにしか接続できませんでした。 現在では、カスタム IPsec/IKE ポリシーを使用して、ルートベースの VPN ゲートウェイを使用でき、複数のポリシーベースの VPN/ファイアウォール デバイスに接続できるようになりました。 ルートベースの VPN ゲートウェイを使用してポリシーベースの VPN 接続を確立するには、"PolicyBasedTrafficSelectors" オプションを使用してプレフィックスベースのトラフィック セレクターを使用するようにルートベースの VPN ゲートウェイを構成します。
重要
- この接続を有効にするには、オンプレミス ポリシー ベース VPN デバイスが IKEv2 をサポートし、Azure ルートベース VPN ゲートウェイに接続する必要があります。 VPN デバイスの仕様を確認してください。
- このメカニズムを使用してポリシー ベース VPN デバイスを介して接続するオンプレミス ネットワークは、Azure 仮想ネットワークにのみ接続できます。同じ Azure VPN ゲートウェイを介して別のオンプレミス ネットワークまたは仮想ネットワークには移行できません。
- 構成オプションは、カスタムの IPsec/IKE 接続ポリシーの一部です。 ポリシー ベースのトラフィック セレクター オプションを有効にした場合は、完全なポリシー (IPsec/IKE 暗号化と整合性アルゴリズム、キーの強度、および SA の有効期間) を指定する必要があります。

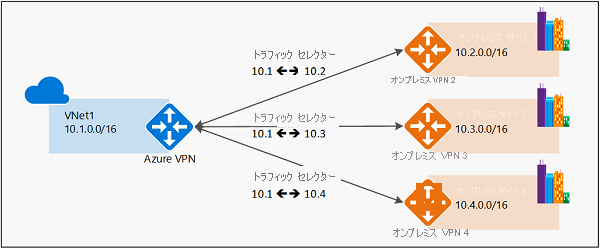

以下の図は、Azure VPN ゲートウェイを介した移行ルーティングがポリシー ベース オプションで動作しない理由を示しています。
図に示すように、Azure VPN ゲートウェイには、仮想ネットワークから各オンプレミス ネットワーク プレフィックスへのトラフィック セレクターはありますが、クロス接続のプレフィックスはありません。 たとえば、オンプレミス サイト 2、サイト 3、およびサイト 4 は、それぞれが VNet1 と通信できますが、Azure VPN ゲートウェイ経由で相互に接続することはできません。 図では、この構成の下にある Azure VPN ゲートウェイでは使用できない交差接続トラフィック セレクターを示しています。
ワークフロー
この記事の手順では、「S2S VPN または VNet-to-VNet 接続の IPsec/IKE ポリシーを構成する」に示されている同じ例に従って、S2S VPN 接続を確立します。 これを次の図に示します。
この接続を有効にするワークフローは次のとおりです。
- クロスプレミス接続用に仮想ネットワーク、VPN ゲートウェイ、およびローカル ネットワーク ゲートウェイを作成します。
- IPsec/IKE ポリシーを作成します。
- S2S または VNet 対 VNet 接続を作成するときにこのポリシーを適用し、接続でポリシー ベース トラフィック セレクターを有効にします。
- 接続が既に作成されている場合、既存の接続に対してポリシーを適用または更新することができます。
開始する前に
Azure サブスクリプションを持っていることを確認します。 Azure サブスクリプションをまだお持ちでない場合は、MSDN サブスクライバーの特典を有効にするか、無料アカウントにサインアップしてください。
-
この記事では、PowerShell コマンドレットを使用します。 コマンドレットを実行するには、Azure Cloud Shell を使用できます。 Cloud Shell は無料のインタラクティブ シェルです。この記事の手順は、Azure Cloud Shell を使って実行することができます。 一般的な Azure ツールが事前にインストールされており、アカウントで使用できるように構成されています。
Cloud Shell を開くには、コード ブロックの右上隅にある [使ってみる] を選択します。 https://shell.azure.com/powershell に移動して、別のブラウザー タブで Cloud Shell を開くこともできます。 [コピー] を選択してコードのブロックをコピーし、Cloud Shell に貼り付けてから、Enter キーを押して実行します。
Azure PowerShell コマンドレットは、ローカルのコンピューターにインストールして実行することもできます。 PowerShell コマンドレットは、頻繁に更新されます。 最新バージョンをインストールしていないと、手順で指定されている値は失敗する場合があります。 コンピューターにインストールされている Azure PowerShell のバージョンを確認するには、
Get-Module -ListAvailable Azコマンドレットを使用します。 インストールまたは更新するには、「Install the Azure PowerShell module (Azure PowerShell モジュールのインストール)」を参照してください。
ポリシー ベース トラフィック セレクターを有効にする
このセクションでは、接続でポリシー ベース トラフィック セレクターを有効にする方法について説明します。 IPsec/IKE ポリシーの構成に関する記事のパート 3 を必ず完了しておいてください。 この記事の手順では、同じパラメーターを使用します。
手順1 - 仮想ネットワーク、VPN ゲートウェイ、およびローカル ネットワーク ゲートウェイを作成する
サブスクリプションに接続して変数を宣言する
お使いのコンピューターで PowerShell をローカルに実行している場合は、Connect-AzAccount コマンドレットを使用してサインインします。 または、代わりにブラウザーで Azure Cloud Shell を使用します。
変数を宣言します。 この演習では、次の変数を使用します。
$Sub1 = "<YourSubscriptionName>" $RG1 = "TestPolicyRG1" $Location1 = "East US 2" $VNetName1 = "TestVNet1" $FESubName1 = "FrontEnd" $BESubName1 = "Backend" $GWSubName1 = "GatewaySubnet" $VNetPrefix11 = "10.11.0.0/16" $VNetPrefix12 = "10.12.0.0/16" $FESubPrefix1 = "10.11.0.0/24" $BESubPrefix1 = "10.12.0.0/24" $GWSubPrefix1 = "10.12.255.0/27" $DNS1 = "8.8.8.8" $GWName1 = "VNet1GW" $GW1IPName1 = "VNet1GWIP1" $GW1IPconf1 = "gw1ipconf1" $Connection16 = "VNet1toSite6" $LNGName6 = "Site6" $LNGPrefix61 = "10.61.0.0/16" $LNGPrefix62 = "10.62.0.0/16" $LNGIP6 = "131.107.72.22"
仮想ネットワーク、VPN ゲートウェイ、およびローカル ネットワーク ゲートウェイを作成する
リソース グループを作成します。
New-AzResourceGroup -Name $RG1 -Location $Location1次の例を使用して、3 つのサブネットを持つ仮想ネットワーク TestVNet1 と VPN ゲートウェイを作成します。 値を代入する場合は、ゲートウェイ サブネットの名前を必ず GatewaySubnet にすることが重要です。 別の名前にすると、ゲートウェイの作成は失敗します。
$fesub1 = New-AzVirtualNetworkSubnetConfig -Name $FESubName1 -AddressPrefix $FESubPrefix1 $besub1 = New-AzVirtualNetworkSubnetConfig -Name $BESubName1 -AddressPrefix $BESubPrefix1 $gwsub1 = New-AzVirtualNetworkSubnetConfig -Name $GWSubName1 -AddressPrefix $GWSubPrefix1 New-AzVirtualNetwork -Name $VNetName1 -ResourceGroupName $RG1 -Location $Location1 -AddressPrefix $VNetPrefix11,$VNetPrefix12 -Subnet $fesub1,$besub1,$gwsub1 $gw1pip1 = New-AzPublicIpAddress -Name $GW1IPName1 -ResourceGroupName $RG1 -Location $Location1 -AllocationMethod Dynamic $vnet1 = Get-AzVirtualNetwork -Name $VNetName1 -ResourceGroupName $RG1 $subnet1 = Get-AzVirtualNetworkSubnetConfig -Name "GatewaySubnet" -VirtualNetwork $vnet1 $gw1ipconf1 = New-AzVirtualNetworkGatewayIpConfig -Name $GW1IPconf1 -Subnet $subnet1 -PublicIpAddress $gw1pip1 New-AzVirtualNetworkGateway -Name $GWName1 -ResourceGroupName $RG1 -Location $Location1 -IpConfigurations $gw1ipconf1 -GatewayType Vpn -VpnType RouteBased -GatewaySku VpnGw1 New-AzLocalNetworkGateway -Name $LNGName6 -ResourceGroupName $RG1 -Location $Location1 -GatewayIpAddress $LNGIP6 -AddressPrefix $LNGPrefix61,$LNGPrefix62
手順 2 - IPsec/IKE ポリシーを使用して S2S VPN 接続を作成する
IPsec/IKE ポリシーを作成します。
重要
接続で "UsePolicyBasedTrafficSelectors" オプションを有効にするために、IPsec/IKE ポリシーを作成する必要があります。
次の例では、以下のアルゴリズムとパラメーターを使用して IPsec/IKE ポリシーを作成します。
- IKEv2:AES256、SHA384、DHGroup24
- IPsec: AES256、SHA256、PFS なし、SA の有効期間 14,400 秒および 102,400,000 KB
$ipsecpolicy6 = New-AzIpsecPolicy -IkeEncryption AES256 -IkeIntegrity SHA384 -DhGroup DHGroup24 -IpsecEncryption AES256 -IpsecIntegrity SHA256 -PfsGroup None -SALifeTimeSeconds 14400 -SADataSizeKilobytes 102400000ポリシー ベース トラフィック セレクターと IPsec/IKE ポリシーを使用して S2S VPN 接続を作成し、前の手順で作成した IPsec/IKE ポリシーを適用します。 追加のパラメーター "-UsePolicyBasedTrafficSelectors $True" に注意してください。これにより、接続に対してポリシー ベース トラフィック セレクターが有効になります。
$vnet1gw = Get-AzVirtualNetworkGateway -Name $GWName1 -ResourceGroupName $RG1 $lng6 = Get-AzLocalNetworkGateway -Name $LNGName6 -ResourceGroupName $RG1 New-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1 -VirtualNetworkGateway1 $vnet1gw -LocalNetworkGateway2 $lng6 -Location $Location1 -ConnectionType IPsec -UsePolicyBasedTrafficSelectors $True -IpsecPolicies $ipsecpolicy6 -SharedKey 'AzureA1b2C3'手順が完了したら、S2S VPN 接続は、定義された IPsec/IKE ポリシーを使用し、接続でポリシー ベース トラフィック セレクターを有効にします。 同じ手順を繰り返し、同じ Azure VPN ゲートウェイから追加のオンプレミス ポリシー ベース VPN デバイスへの接続を追加できます。
ポリシー ベース トラフィック セレクターを更新する
このセクションでは、既存の S2S VPN 接続のポリシー ベース トラフィック セレクター オプションを更新する方法について説明します。
接続リソースを取得します。
$RG1 = "TestPolicyRG1" $Connection16 = "VNet1toSite6" $connection6 = Get-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1ポリシー ベース トラフィック セレクター オプションを表示します。 次の行は、ポリシー ベース トラフィック セレクターが接続に使用されているかどうかを示しています。
$connection6.UsePolicyBasedTrafficSelectorsこの行が "True" を返す場合、ポリシー ベース トラフィック セレクターが接続で構成されています。それ以外の場合は "False" が返されます。
接続リソースを取得したら、接続に対してポリシー ベース トラフィック セレクターを有効または無効にできます。
有効にするには
次の例では、ポリシー ベース トラフィック セレクター オプションを有効にしますが、IPsec/IKE ポリシーは変更されません。
$RG1 = "TestPolicyRG1" $Connection16 = "VNet1toSite6" $connection6 = Get-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1 Set-AzVirtualNetworkGatewayConnection -VirtualNetworkGatewayConnection $connection6 -UsePolicyBasedTrafficSelectors $True無効にするには
次の例では、ポリシー ベース トラフィック セレクター オプションを無効にしますが、IPsec/IKE ポリシーは変更されません。
$RG1 = "TestPolicyRG1" $Connection16 = "VNet1toSite6" $connection6 = Get-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1 Set-AzVirtualNetworkGatewayConnection -VirtualNetworkGatewayConnection $connection6 -UsePolicyBasedTrafficSelectors $False
次のステップ
接続が完成したら、仮想ネットワークに仮想マシンを追加することができます。 手順については、 仮想マシンの作成 に関するページを参照してください。
カスタムの IPsec/IKE ポリシーの詳細については、S2S VPN または VNet 対 VNet 接続用のIPsec/IKE ポリシーを構成するに関するページも参照してください。
