Skype for Business Serverでのビデオ相互運用サーバーの計画

2025-03-06

適用対象: 2015 2019 サブスクリプションエディション

概要：パートナーの電話会議デバイスとSkype for Business Serverを統合する計画を立てながら、この記事を確認してください。

Skype for Business Server、特定のサードパーティ製 VTC (Video Teleferencing System) ソリューションと統合できるようになりました。このビデオ会議の相互運用性を可能にする新しいサーバーロールは Video Interop Server (VIS) です。現在、オンプレミスのインストールでのみ使用できるスタンドアロンサーバーロールとして実装されています。 VIS は、サードパーティの電話会議システムとSkype for Business Server展開の中間として機能します。このリリースでは、VIS は Cisco/Tandberg ビデオシステムとの相互運用性に焦点を合わせています。この記事を参照して、Skype for Business Serverインストールでこの機能を使用するかどうかを判断します。

デバイスの相互運用性

相互運用は、CISCO Unified Communications Manager (CallManager、または MCU) バージョン 10.5 および MCU と VIS の間で設定された TCP SIP トランクに登録する Cisco VTC でテストおよびサポートされます。

現在サポートされている VTC:

Cisco C40
Cisco C60
Cisco C90
Cisco MX200
Cisco MX300
Cisco DX80
Cisco EX60
Cisco EX90
Cisco SX20

注意

これらのシステムでは、cisco ソフトウェアリリース TC7.0.0 以降が、Skype for Business Serverとの統合が期待どおりに機能するために必要です。

SIP トランク

ビデオ相互運用機能サーバは SIP トランクモードで機能します。VTC は既存の Cisco インフラストラクチャ(たとえば、Cisco コールマネージャ(MCU)に登録し続けます。ビデオ SIP トランクは、CUCM と VIS 間に定義されるので、2 つのシステム間で通話をルーティングできます。 VTC から VIS への SIP トランク上の通話のみがサポートされます。したがって、VTC は、(自動応答呼び出しに関連付けられている電話番号をダイヤルすることによって) Skype for Business会議にダイヤルできますが、ドラッグアンドドロップして会議にドロップすることはできません。

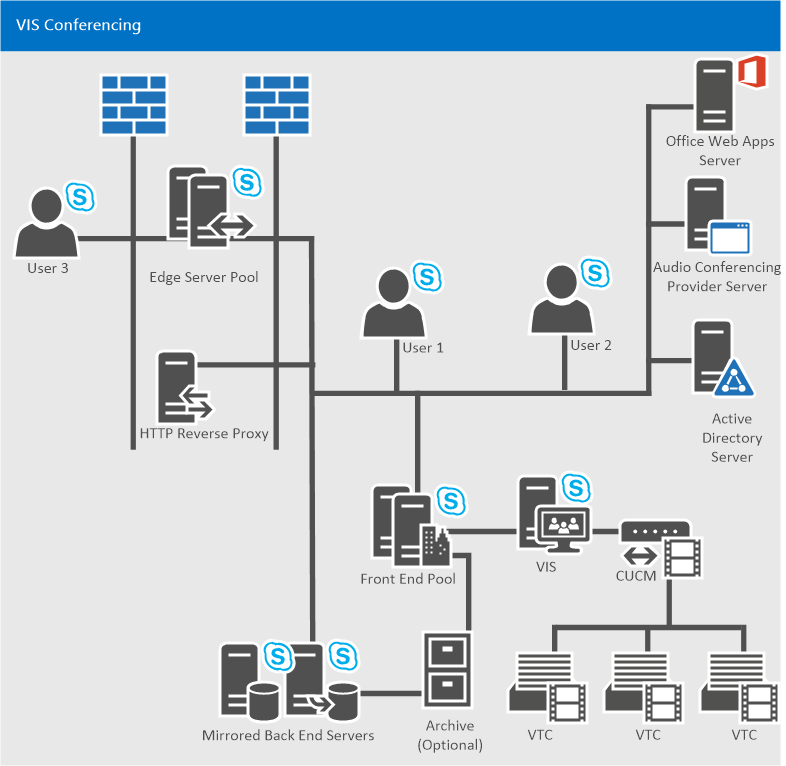

SfB の VIS の図。

機能

このサーバーの役割の機能:

サードパーティ製ビデオシステムで使用される H.264 形式とSkype for Business Server展開の間の変換。
VTC から特定の解像度の 1 つのビデオストリームを、Skype for Business Server展開で使用するために異なる解像度の複数の simulcast ストリームに変換します。これらのストリームは、AVMCU に送信した後、異なる解像度を要求しているエンドポイントやその他のビデオシステムをSkype for Business Serverできます。この変換は、サードパーティのビデオシステムがSkype for Business A/V 電話会議に関与している場合にも使用されます。特定の VIS サーバーでトランスコーディングの制限に達すると、次の解像度の要求は、最も低い解像度のストリームのみを受け取ります。
CUCM ゲートウェイとSkype for Business Server ビデオ相互運用サーバ間のビデオ SIP トランクのサポート。VTC は引き続き Cisco ゲートウェイに登録し、ゲートウェイを介してSkype for Business展開への呼び出しを開始します。通話は、ゲートウェイからビデオ SIP トランク経由でSkype for Businessビデオ相互運用サーバーにルーティングされます。
サポートされているビデオシステムがある会議室のユーザーは、そのシステムからダイヤルして、公開または非公開の会議に参加できます。この呼び出しは、ビデオ SIP トランクを走査します。
サポートされているビデオシステムを備えた会議室のユーザーがSkype for Business クライアントを呼び出すサポート。呼び出しは SIP トランクを走査します。
ミュート/ミュート解除オーディオ、ビデオの一時停止/再開、ビデオのロック、保留/保留解除通話など、ポイントツーポイント通話とマルチポイント通話の両方で、Skype for Business Server側またはサポートされている VTC システムからの中間通話制御のサポート。

既知の制限

このサーバーの役割には、次の制限があります。

Skype for Business展開からビデオ SIP トランク経由の VTC への新しい呼び出しはサポートされていません。 . つまり、ビデオ SIP トランクでサポートされるのは、VTC から Skype for Business 展開への新しい呼び出しだけです。サポートされているビデオシステムのプレゼンスは、VIS へのビデオ SIP トランク経由では使用できません。
ビデオ SIP トランクモードでは、スタンドアロン VIS プールのみがサポートされています。
ビデオ SIP トランク上の VTC と VIS 間の通信では、TLS + SRTP または TCP + RTP がサポートされます。
アプリケーション共有はサポートされていません。会議室のSkype for Businessユーザーは、Skype for Business会議に参加し (ノート PC など)、VTC に関連付けられていない会議室のいずれかの無料モニターにアプリ共有画面を表示する必要があります。
VTC が VIS を介してフェデレーション会議に参加する機能はサポートされていません。
VTC が VIS を介してオンライン会議に参加する機能はサポートされていません。
VIS 経由の VTC から PSTN への呼び出しはサポートされていません。
PSTN から、VIS を介して VTC に発信することはできません。

復元のメカニズム

VIS は、ビデオ SIP トランク上で実行された CUCM からの着信をサポートしています。アップストリームまたはダウンストリームの接続が切断される可能性があるので、確実な復元のために、次の両方の可能性を考慮してください。

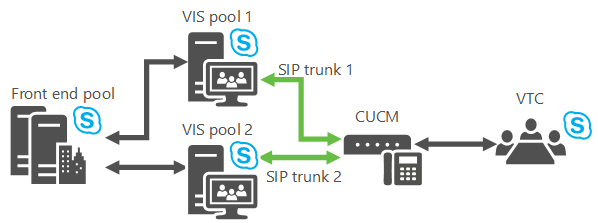

VIS プールフェールオーバービデオゲートウェイが指すメイン VIS プールがダウンしている場合は、ビデオゲートウェイでトランクが 2 つ (またはそれ以上) の VIS プールに定義されている場合、復旧が可能です。ビデオゲートウェイがプライマリ VIS プールへの呼び出しを行えないと判断した場合、その呼び出しをセカンダリ VIS プールにルーティングするだけです。

特定の VIS プールには複数のゲートウェイへのトランクを含めることができますが、通常、特定のゲートウェイには複数の VIS プールへのトランクを持つことができないため、このフェールオーバーをサポートするにはトリックを実行する必要があります。DNS で 2 つの FDPN を定義します。これは、ビデオゲートウェイの同じ IP アドレスに解決されます。トポロジドキュメントでは、各 FQDN を個別のビデオゲートウェイとして表します。各ビデオゲートウェイには異なる VIS プールへのトランクがあり、復旧が可能になりました。 (TLS を使用する場合は、複数の名前をビデオゲートウェイ証明書の SAN に含める必要があります)。

注意

VIS は、トポロジドキュメントに構成されているゲートウェイからの着信のみを受けることができます。
フロントエンドフェールオーバー VIS プールが CUCM から通話を受信したが、プライマリネクストホップレジストラーまたはフロントエンドプールに到達できない場合、呼び出しはバックアップフロントエンドプールにルーティングされます。

VIS は、プライマリフロントエンドプールとそのバックアップフロントエンドプールの状態を追跡します (この設定は、トポロジドキュメントのレジストラーサービスのバックアップ設定にあります)。オプションは 1 分に 1 回ポーリングを両方のプールに送信し、5 つの連続する障害がある場合、VIS は特定のフロントエンドプールがダウンしていると見なします。プライマリフロントエンドプールがダウンとしてマークされ、使用可能な構成済みバックアップがある場合、VIS はゲートウェイからバックアップフロントエンドプールに新しい呼び出しを送信します。プライマリフロントエンドプールが戻ると、VIS は新しい呼び出しにプライマリフロントエンドプールを使用して再開します。

VIS は、ビデオ SIP トランクからの呼び出しに対して 10 秒のタイマーも実装します。ビデオ SIP トランクからの通話にプライマリネクストホップフロントエンドプールが使用され、プライマリネクストホップフロントエンドプールが、このタイマー値内で送信された Invite に対する SIP メッセージ (100 試行を含む) で応答しなかった場合は、通話のバックアップネクストホッププロキシが構成されている場合に試行する必要があります。

注意

最初にバックアップ次ホップが試行された場合、次にプライマリは試行されません。

管理者は、Windows PowerShell フェールオーバーコマンドを使用して、たとえば、プライマリフロントエンドプールを保守する必要がある場合などに、VIS がバックアップフロントエンドプールを使用するように強制することもできます。

同じゲートウェイピアに対する音声およびビデオトランクの共存

Skype for Business Serverでは、音声とビデオの SIP トランクで同じゲートウェイピアを使用できます。そのため、同じ CUCM の展開で、仲介サーバーに対する音声 SIP トランクと、VIS に対するビデオ SIP トランクを使用することができます。

PSTN ゲートウェイは、音声 SIP トランクのトポロジドキュメントの特定の FQDN で定義する必要があります。
PSTN ゲートウェイへのピアは仲介サーバーです。
必要に応じて、1 つの PSTN ゲートウェイから複数の仲介サーバープールまで、複数の音声トランクを定義できます。
ビデオゲートウェイは、PSTN ゲートウェイと同じ FQDN を持つビデオ SIP トランクのトポロジドキュメントで定義する必要があります。
Video Gateway へのピアは VIS です。
ビデオゲートウェイから特定の VIS プールに対して、1 つのビデオトランクを定義できます。
音声トランクとビデオトランクを介してコールを正しくルーティングするように、CUCM を設定する必要があります。たとえば、VTC からダイヤルするときに特殊なダイヤルプレフィックスを使用できます。CUCM はこのダイヤルプレフィックスを VIS への呼び出しに関連付けることができ、適切な変換規則はこのプレフィックスを SIP Invite to VIS から取り除きます。

Skype for Business リリースの VIS と以前のリリースの Lync との共存

VIS は、Skype for Businessデプロイの一部としてのみデプロイできます。既存の展開の一部である Lync 2013 会議やクライアントと相互運用できます。このような場合、VIS プールは VIS プールのネクストホップであるレジストラー/FE プールを含むSkype for Business展開の一部である必要があります。

VIS では、RTV と H.264 の間のトランスコーディングはサポートされていません。 Lync 2013 より前のクライアントと会議の VTC 参加者の間にビデオの相互運用性はありません。

会議で Lync 2013 より前のクライアントを使用すると、モバイルクライアントが RTV を使用して送信されるため、モバイルクライアントが主要なスピーカーになると、VTC はビデオを受信しません。

Lync 2013 が、Skype for Business の展開に含まれる VIS と正しく連携するには、Lync 2013 は、VIS と連携できるように Lync 2013 クライアント、CAA、および AVMCU をアップグレードできる適切な CU を適用する必要があります。

VIS と、Lync 2013 および Skype for Business デスクトップクライアント間の相互運用性はテスト済みで、サポートされています。

デスクトップ以外との VIS の相互運用性 (Android、Ipad、Iphone、Windows Phone、LMX など)VIS リリース時に該当するアプリストアから使用できるクライアントSkype for Businessテスト済みであり、サポートされています。

FEC を介したパケット損失からの復元

FEC を有効にすると、パケット損失からの復元を補助することができます。オンにすると、VIS から VTC 方向に 50% 以上のビデオ帯域幅が使用されます。

VIS のサイズ設定とトランスコーディングのコスト

Cisco VTC からの 1 つのビデオストリームを複数のサイマルキャストストリームに変換する処理には、CPU 能力を使います。約 16 個の VTC でビデオをトランスコードできます (各 VTC からの 720p ビデオストリームが、Lync 2013 推奨 FE プラットフォームと同等の 1 つの VIS で実行される 720p、360p、180p の 3 つの個別の simulcast ストリームにトランスコードされていると仮定します)。トランスコードがオフになっている場合、VIS CPU が節約されます。ただし、VIS が要求して VTC から送信されるビデオ画像は、Skype for Business 側のすべての受信者を満たす最小限の共通解像度になります。トランスコードがオフの場合、クライアントが VTC で送信できない低解像度を要求Skype for Business場合、トランスコードがアクティブ化される可能性があります。

ビデオゲートウェイから VIS への通話配信

配信は、CUCM 配信メカニズムのいずれかを使用して実行されます。

DNS を使用した動的配信。
CUCM 側では、各トランクが VIS プールの異なるサーバで終了する個々のトランクを定義できます。 CUCM は、異なるトランク間でコールをルーティングします。

ハイブリッドの相互運用性はサポート対象外

オンプレミス VIS を介してオンライン会議に参加する VTC のサポートは、Skype for Businessの一部ではありません。

フェデレーションはサポート対象外

VIS を介してフェデレーション会議に参加する VTC のサポートは、Skype for Businessの一部ではありません。
