アプライアンスの物理コンポーネント - Analytics Platform System (PDW)

PDW とアプライアンス ファブリックの物理コンポーネントの名前と説明。

コンポーネント ダイアグラム

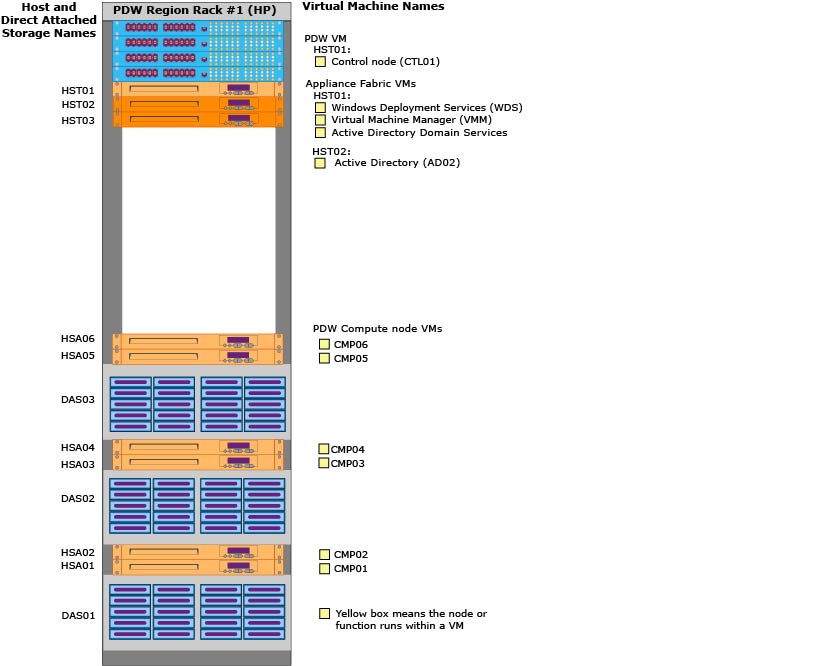

これは、物理コンポーネントの名前と、6 コンピューティング ノード アプライアンスの最初のラックの配置場所を示しています。

PDW コンポーネントの実際の名前は、PDW リージョン名、続いてダッシュ、その後にコンポーネント名が続きます。 たとえば、PDW リージョン名が PDW123 の場合、実際の名前は PDW123-CTL01、 PDW123-CMP01 などです。

同様に、アプライアンス ファブリック コンポーネントの実際の名前はアプライアンス ドメインで、続いてダッシュ、その後にコンポーネント名が続きます。 たとえば、アプライアンス ドメインが FSW123 の場合、アプライアンス ファブリック VM は FSW123-WDS、 FSW123-AD01、 FSW123-VMM などです。

6 つのコンピューティング ノードを持つ PDW リージョンの統合ビューを次に示します。

PDW コンポーネント

PDW 仮想マシンは PDW リージョンの一部です。

PDW_region-CTL01
コントロール ノードを実行する仮想マシン。 これは HST01 で実行され、HST02 にフェールオーバーできます。

警告

SQL Server PDW では、Hyper-V マネージャーを使用した CTL01 仮想マシンのスナップショットの作成はサポートしていません。 スナップショットはローカル ストレージに依存するため、仮想マシンがバックアップへのフェールオーバーしようとするとエラーが発生します。 スナップショットの作成は、パッシブ・サーバーにフェイルオーバーする他のVMの信頼性の問題を引き起こす可能性もあります。

PDW_region-CMP01 から PDW_Region-CMP06
コンピューティング ノードを実行する仮想マシン。 この 6 コンピューティング ノード図では、HSA01 から HSA06 までのホストは、コンピューティング ノード VM CMP01 から CMP06 をそれぞれ実行します。

アプライアンス ファブリック コンポーネント

これらのコンポーネントは、アプライアンス ファブリックの一部です。

仮想マシン

appliance_domain-WDS
この仮想マシンは、Analytics Platform System がアプライアンス ネットワーク経由で Windows オペレーティング システムを展開する Windows 展開サービス (WDS) をホストします。 DHCP サービスもホストします。これにより、アプライアンス ホストは、事前に構成された IP アドレスを持たずにアプライアンス ネットワークに参加できます。

appliance_domain WDS 仮想マシンは HST01 で実行され、HST02 にフェールオーバーできます。 WDS 仮想マシンと VMM 仮想マシンは、アプライアンスのインストール中に物理ホストに Windows を展開します。 アプライアンスのライフサイクル中、WDS と VMM はホストの交換などの操作を実行します。

appliance_domain-VMM
仮想マシン マネージャー (VMM) は仮想マシンで実行され、HST02 にフェールオーバーできます。 VMM は、オペレーティング システムを物理ホストに展開するために System Center をホストします。 VMMはWindows Server Update Services (WSUS)を提供し、すべてのホストと仮想マシンにWindows Updateを適用または削除します。

appliance_domain-AD01、appliance_domain-AD02
ドメイン ネーム システム (DNS) を含む Active Directory Domain Services は、HST01 と HST02 の両方の仮想マシンで実行されます。 アプライアンスの高可用性のために、AD01 と AD02 はレプリケートされたドメイン コントローラーであり、フェールオーバーしません。 1 つが失敗した場合、もう 1 つは正しいデータで既に使用できます。

appliance_domain-ISCSI01
ストレージが接続されている各ホスト (HSA01-HSA06) で、1 つの ISCSI 仮想マシンが実行されます。 この VM はフェールオーバーしません。

Hosts

appliance_domain-HST01 から appliance_domain-HST06
PDW コントロール ノードとアプライアンス ファブリック仮想マシンのホスト。 HST03 は、オプションのパッシブ ホストです。

appliance_domain-HSA01 から appliance_domain-HSA08
ストレージがアタッチされているホスト (HSA)。 各 HAS ホストは、1 つのコンピューティング ノード VM と 1 つの ISCSI VM を実行します。

PDW のクラスター

appliance_domain-WFOHST01
PDW クラスターの名前は WFOHST01 です。 PDW に属するすべての物理ホストと仮想マシンを管理します。

直接接続ストレージ

appliance_domain-DAS01 から appliance_domain-DAS03
これは、コンピューティング ノードに接続されている直接接続ストレージです。 HP には、2 つのコンピューティング ノードごとに 1 つの DAS があります。 Dell と Quanta には、3 つのコンピューティング ノードごとに 1 つの DAS があります。
