仮想ネットワーク内の待機時間に関する問題のトラブルシューティング

完了

Azure インフラストラクチャをサポートするサポート エンジニアとして働いています。 Web サイトが応答しない問題について、Web チームから連絡を受けました。 Web チームは、ロード バランサーとパブリック IP アドレスの背後にある Web サーバーのプールを担当しています。

この演習では、学習した内容を使って、仮想マシンへの接続の問題をトラブルシューティングする手順を行います。

Web サイトにアクセスできないことを確認する

右側の Azure Cloud Shell を使用します。

1. この Azure CLI コマンドを使用して、スケールセットのパブリック IP アドレスを取得します。

   az network public-ip show \
   --resource-group cloud-shell-storage-westeurope \
   --name myScaleSetLBPublicIP \
   --query '[ipAddress]' \
   --output tsv


2. ブラウザーの新しいタブで IP アドレスをコピーし、その IP アドレスに移動してみてください。

ネットワーク セキュリティ グループが正しく構成されていることを確認する

1. 別のブラウザー タブで Azure portal へ移動します。

2. ネットワーク セキュリティ グループを検索します。



3. [サービス] で、[ネットワーク セキュリティ グループ] を選択します。



スケール セットのポート規則を確認する

1. Microsoft Azure portal でスケール セットを検索し、[サービス] で [仮想マシン スケール セット] を選択します。



2. 一覧で myScaleSet を選択して詳細を表示します。

3. 左側の [設定] で、[ネットワーク] を選択します。

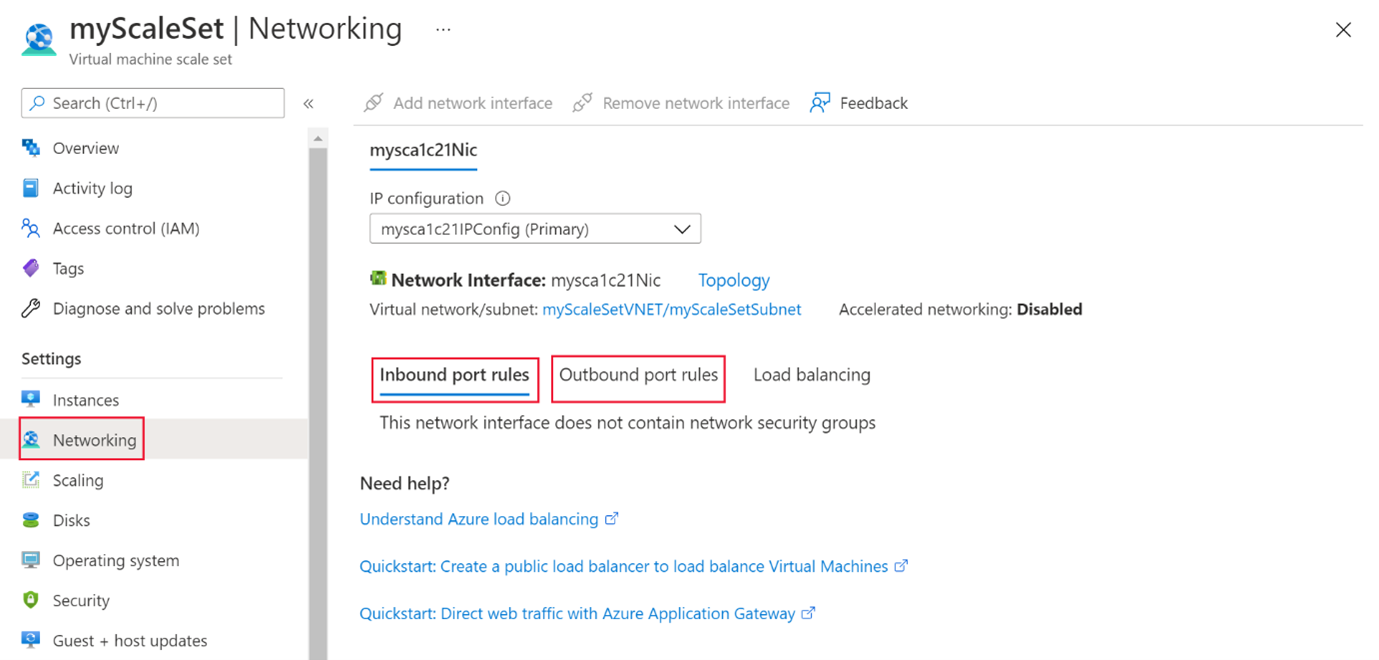

4. [受信ポート規則] タブを選択して、[送信ポート規則] タブを選択します。

Note

このネットワーク インターフェイスには、ネットワーク セキュリティ グループ (NSG) はありません。

プール インスタンスのネットワーク設定を確認する

1. 左側の [設定] で、[インスタンス] を選択します。

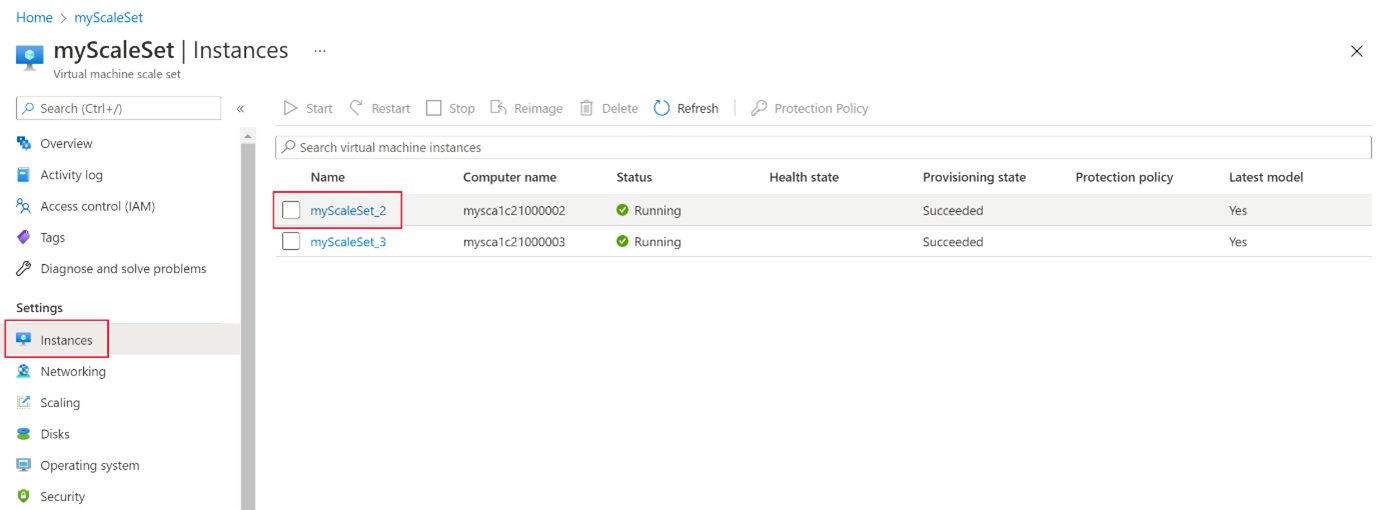

2. 一覧にある最初のインスタンスを選択します。上記の例では、myScaleSet_2です。 環境によっては、これは異なる場合があります。

3. 左側の [設定] で、[ネットワーク] を選択します。



4. このインスタンスで使用されている NSG はありません。

5. 階層リンクの軌跡で myScaleSet を選択し、手順 2 から 4 を繰り返して、もう一方のインスタンスに NSG がないことを確認します。

ロード バランサーのスケール セットを確認する

1. [負荷分散] タブ を選択し、myScaleSetLB ロード バランサーを選択します。



2. 左側の [設定] で、[フロントエンド IP の構成] を選択します。



3. フロントエンド IP アドレスがあること、およびそれがこの演習の最初にテストした IP であることを確認します。

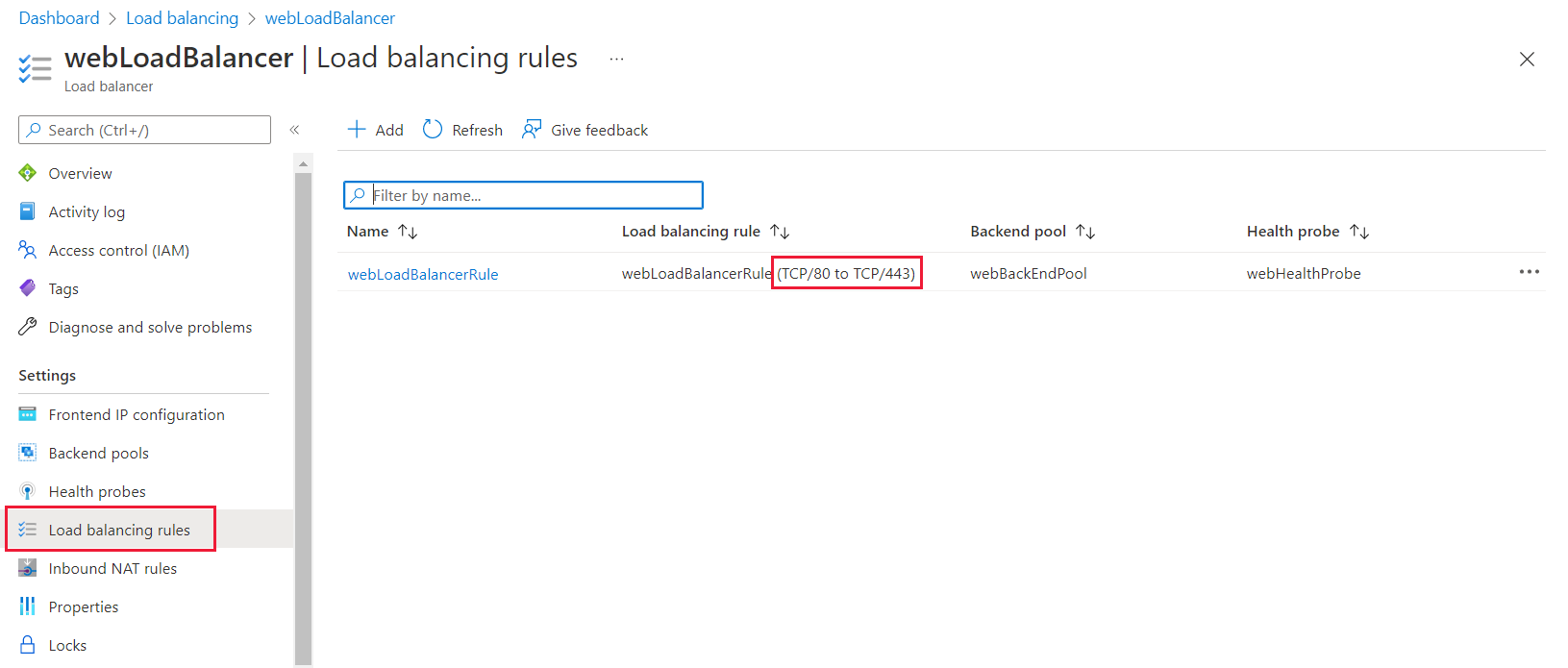

4. 左側の [設定] で、[負荷分散規則] を選択します。



   Note

   ポート 80 とポート 443 の規則があります。

5. 左側で、[問題の診断と解決] を選択します。

問題の診断と解決のトラブルシューティング ツールを使用する

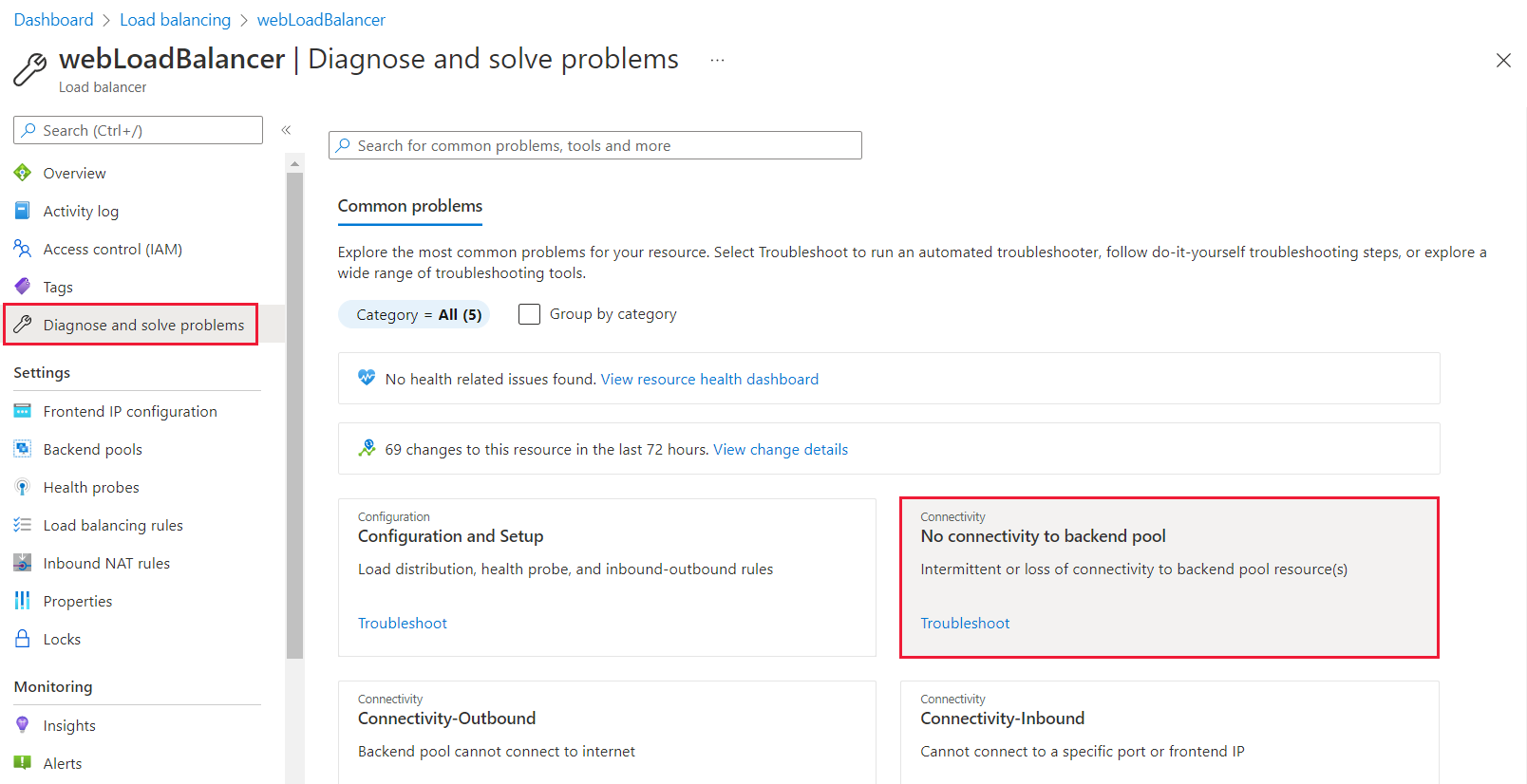

1. [バックエンド プールへの接続なし] トラブルシューティング ツールを選択します。



2. [発生している問題の詳細を確認する] ドロップダウン ボックスで、[断続的な接続] を選択します。

3. 下にスクロールし、見つかった分析情報を読みます。

この分析情報は、プール内のバックエンド インスタンスがポート 443 をリッスンしていないという事実を示しています。 Web サイト インスタンスはポート 80 をリッスンしている必要があります。 この分析情報は、ロード バランサー規則の問題を示しています。
