フィルター トポロジの公開

ミニポート ドライバーでは、ピン、ノード、接続の観点から KS フィルターの内部トポロジが記述されています。 このトポロジは、フィルターを介したデータ フロー パスを指定し、プロパティ要求の論理ターゲット (ピンとノード) も定義します。 フィルター内トポロジは、フィルターの基になるハードウェア デバイスの内部構造を論理的に表したものです。 ミニポート ドライバーは、ピン、ノード、および接続記述子の静的配列を持つこのトポロジを記述します。

• ピンは、PCPIN_DESCRIPTOR 構造体の静的配列で指定されます。 各ピンには、配列内での序数となっている ID があります。

• ノードは、PCNODE_DESCRIPTOR 構造体の静的配列で指定されます。 各ノードには、配列内での序数となっている ID があります。

• 接続 (ピン間、ピンとノード間、またはノード間) は、PCCONNECTION_DESCRIPTOR 構造体の静的配列で指定されます。

ミニポート ドライバーは、IMiniport::GetDescription メソッドから出力する PCFILTER_DESCRIPTOR 構造体でこれら 3 つの配列を公開します。

例

次のコード例では、1 つの入力ピンと 1 つの出力ピンを持つ単純な KS フィルターの内部トポロジを指定しています。 フィルターには、音量レベルのコントロールである 1 つのノードが含まれています。

#define KSPIN_WAVEOUT_SRC  0
#define KSPIN_SPEAKERS_DST  1

PCPIN_DESCRIPTOR
MiniportPins[] =
{
    {   // Pin 0 -- KSPIN_WAVEOUT_SRC
        0,0,0,  // InstanceCount
        NULL,   // AutomationTable
        {       // KsPinDescriptor
            0,                                          // InterfacesCount
            NULL,                                       // Interfaces
            0,                                          // MediumsCount
            NULL,                                       // Mediums
            SIZEOF_ARRAY(PinDataRangePointersBridge),   // DataRangesCount
            PinDataRangePointersBridge,                 // DataRanges
            KSPIN_DATAFLOW_IN,                          // DataFlow
            KSPIN_COMMUNICATION_NONE,                   // Communication
            &KSNODETYPE_LEGACY_AUDIO_CONNECTOR,         // Category
            NULL,                                       // Name
            0                                           // Reserved
        }
    },
    {   // Pin 1 -- KSPIN_SPEAKERS_DST
        0,0,0,  // InstanceCount
        NULL,   // AutomationTable
        {       // KsPinDescriptor
            0,                                          // InterfacesCount
            NULL,                                       // Interfaces
            0,                                          // MediumsCount
            NULL,                                       // Mediums
            SIZEOF_ARRAY(PinDataRangePointersBridge),   // DataRangesCount
            PinDataRangePointersBridge,                 // DataRanges
            KSPIN_DATAFLOW_OUT,                         // DataFlow
            KSPIN_COMMUNICATION_NONE,                   // Communication
            &KSNODETYPE_SPEAKER,                        // Category
            &KSAUDFNAME_VOLUME_CONTROL,                 // Name (This name shows up as the
                                                        // playback panel name in SndVol32)
            0                                           // Reserved
        }
    }
};

#define KSNODE_WAVEOUT_VOLUME  0

PCNODE_DESCRIPTOR TopologyNodes[] =
{
    {   // KSNODE_WAVEOUT_VOLUME
        0,                      // Flags
        &AutomationVolume,      // AutomationTable
        &KSNODETYPE_VOLUME,     // Type
        &KSAUDFNAME_WAVE_VOLUME // Name
    }
};

PCCONNECTION_DESCRIPTOR MiniportConnections[] =
{ //FromNode---------------FromPin------------ToNode-----------------ToPin
  { PCFILTER_NODE,         KSPIN_WAVEOUT_SRC, KSNODE_WAVEOUT_VOLUME, 1 },
  { KSNODE_WAVEOUT_VOLUME, 0,                 PCFILTER_NODE,         KSPIN_SPEAKERS_DST }
};

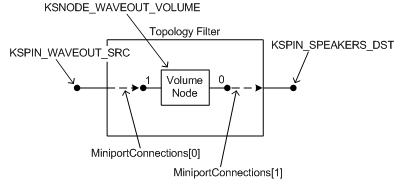

次の図は、前のコード例で記述されているフィルターのトポロジを示しています。

このフィルターは、PortCls システム ドライバーが作成する IPortTopology オブジェクトに IMiniportTopology オブジェクトをバインドすることによって、アダプター ドライバーが形成するトポロジ フィルターの簡単な例です。 フィルターの入力 (シンク) ピンと出力 (ソース) ピンの名前は、KSPIN_WAVEOUT_SRC と KSPIN_SPEAKERS_DST です。 どちらのピンもアナログ信号を伝送します。 ミキサー API は、これらのピンへの接続をそれぞれソース ミキサーラインと宛先ミキサー ライン (MIXERLINE_COMPONENTTYPE_SRC_WAVEOUT および MIXERLINE_COMPONENTTYPE_DST_SPEAKERS) として公開します。

次の表は、KS ピンとミキサー ラインのマッピングを説明する際に混乱が生じる可能性のあるものを示しています。

ピン名	ミキサー API の用語	KS フィルターの用語
KSPIN_WAVEOUT_SRC	ソース ミキサー ライン	シンク ピン
KSPIN_SPEAKERS_DST	宛先ミキサー ライン	ソース ピン

KSPIN_WAVEOUT_SRC はソース ミキサー ラインであり、KSPIN_SPEAKERS_DST はソース ピンであることに注意してください。 詳細については、「カーネル ストリーミング トポロジからオーディオ ミキサー API への変換」の KS とミキサー ラインの用語の説明を参照してください。

また、"KSPIN_WAVEOUT_SRC" という名前に "WAVEOUT" が含まれているのは、ピンに Wave 形式のデジタル データが含まれているためではなく、WaveCyclic 型または WavePci 型のフィルターであるウェーブ フィルターによって生成されるアナログ信号が含まれているためであることに注意してください。 ウェーブ フィルターは、ウェーブ ストリームをアナログ信号に変換するオーディオ アダプターのハードウェアの部分を表します。 ピン KSPIN_SPEAKERS_DST は、一連のスピーカーを駆動するアナログ信号を出力します。

フィルターには、ミキサー API が音量コントロール (MIXERCONTROL_CONTROLTYPE_VOLUME) として表す単一のノード (KSNODE_WAVEOUT_VOLUME) が含まれています。 音量コントロールの KS ノード タイプは、KSNODETYPE_VOLUME です。 このタイプのすべてのノードは、フィルターのクライアントがボリューム レベルの制御に使用する KSPROPERTY_AUDIO_VOLUMELEVEL プロパティをサポートします。

ボリューム ノードには、 0 と 1 の番号が付いている 2 つの "論理" ピンがあります。 MiniportConnections 配列で指定された 2 つの接続は、図の中で、データ フローの方向を指す破線の矢印で表されています。 各接続は、配列内の 2 つの要素のいずれかによって記述されます。

KSPIN_WAVEOUT_SRC ピンと KSPIN_SPEAKERS_DST ピンは両方ともブリッジ ピンです。これは、アダプターのハードワイヤー接続を表していることを意味しています。 前のコード例では、MiniportPins 配列の 2 つのピン記述子は、どちらもそれぞれの IRP フローの方向を KSPIN_COMMUNICATION_NONE として指定しています。これは、ブリッジ ピンが IRP を送も受信しないため、適切です。 2 つのピン記述子は、次のように定義されている PinDataRangePointersBridge 配列も参照します。

static KSDATARANGE PinDataRangesBridge[] =
{
   {
      sizeof(KSDATARANGE),
      0, 0, 0,
      STATICGUIDOF(KSDATAFORMAT_TYPE_AUDIO),
      STATICGUIDOF(KSDATAFORMAT_SUBTYPE_ANALOG),
      STATICGUIDOF(KSDATAFORMAT_SPECIFIER_NONE)
   }
};

static PKSDATARANGE PinDataRangePointersBridge[] =
{
    &PinDataRangesBridge[0]
};

PinDataRangePointersBridge 配列は、アナログ オーディオ信号を伝送するブリッジ ピンのデータ範囲を定義します。 詳細については、「オーディオ フィルター グラフ」のブリッジ ピンの説明を参照してください。

より複雑なトポロジの例については、「トポロジ フィルター」を参照してください。
