複合効果

複合効果を使用して、2 つ以上の画像を結合します。 この効果には、13 種類の複合モードがあります。 T

複合効果は、2 つ以上の入力を受け入れます。 2 つのイメージを指定すると、destination は最初の入力 (インデックス 0) で、ソースは 2 番目の入力 (インデックス 1) です。 2 つ以上の入力を指定した場合、画像は最初の入力と 2 番目の入力で始まる合成されます。

この効果は、グラフィックス処理装置 (GPU) のブレンド ユニットを使用して、すべてのモードを実装します。

この効果の CLSID はCLSID_D2D1Composite。

• 画像の例
• 効果のプロパティ
• モードの種類
• サンプル コード
• 必要条件
• 関連トピック

画像の例

ここでの画像は、同じサイズの 2 つの角丸四角形が重なっていることを示しています。 青い四角形がソースであり、赤い四角形が変換先です。 イメージはソース オーバー モードと合成されました。

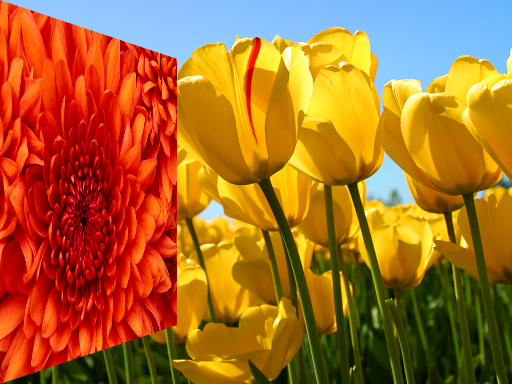

既定のモードを使用する別の例を次に示します。

画像 1 の前
画像 2 の前
クリック後

ComPtr<ID2D1Effect> compositeEffect;
m_d2dContext->CreateEffect(CLSID_D2D1Composite, &compositeEffect);

compositeEffect->SetInput(0, bitmap);
compositeEffect->SetInput(1, bitmapTwo);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(compositeEffect.Get());
m_d2dContext->EndDraw();

効果のプロパティ

表示名とインデックス列挙	型と既定値	説明
モード D2D1_COMPOSITE_PROP_MODE	D2D1_COMPOSITE_MODE D2D1_COMPOSITE_MODE_SOURCE_OVER	効果に使用されるモード。

モードの種類

次の表に、この効果のモードを示します。 表に示されている数式では、次の要素が使用されます。

• O = 出力
• S = ソース
• SA = ソース アルファ
• D = Destination
• DA = Destination Alpha

列挙	方程式	出力ビットマップ サイズ
D2D1_COMPOSITE_MODE_SOURCE_OVER	O = S + (1 SA) * D	ソースビットマップとコピー先ビットマップの和集合
D2D1_COMPOSITE_MODE_DESTINATION_OVER	O = (1 DA) * S + D	ソースビットマップとコピー先ビットマップの和集合
D2D1_COMPOSITE_MODE_SOURCE_IN	O = DA * S	ソース ビットマップとコピー先ビットマップの交差部分
D2D1_COMPOSITE_MODE_DESTINATION_IN	O = SA * D	ソース ビットマップとコピー先ビットマップの交差部分
D2D1_COMPOSITE_MODE_SOURCE_OUT	O = (1 - DA) * S	ソース ビットマップの領域
D2D1_COMPOSITE_MODE_DESTINATION_OUT	O = (1 - SA) * D	コピー先ビットマップの領域
D2D1_COMPOSITE_MODE_SOURCE_ATOP	O = DA * S + (1 - SA) * D	コピー先ビットマップの領域
D2D1_COMPOSITE_MODE_DESTINATION_ATOP	O = (1 - DA) * S + SA * D	ソース ビットマップの領域
D2D1_COMPOSITE_MODE_XOR	O = (1 - DA) * S + (1 - SA) * D	ソースビットマップとコピー先ビットマップの和集合
D2D1_COMPOSITE_MODE_PLUS	O = S + D	ソースビットマップとコピー先ビットマップの和集合
D2D1_COMPOSITE_MODE_SOURCE_COPY	O = S	ソース ビットマップの領域
D2D1_COMPOSITE_MODE_BOUNDED_SOURCE_COPY	O = S (ソースが存在する場合のみ)	ソースビットマップとコピー先ビットマップの和集合。 変換先が存在しない場所では上書きされません。
D2D1_COMPOSITE_MODE_MASK_INVERT	O = (1 D) * S + (1 SA) * D	ソースビットマップとコピー先ビットマップの和集合。アルファ値は変更されません。

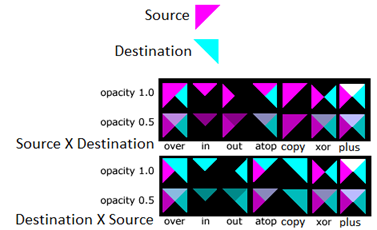

次の図は、不透明度が 1.0 または 0.5 の画像を持つ各モードの例を示しています。

サンプル コード

この効果の例については、 Direct2D 複合効果モードのサンプルをダウンロードします。

要件

要件	値
サポートされている最小のクライアント	Windows 7 のWindows 8とプラットフォーム更新プログラム [デスクトップ アプリ |Windows ストア アプリ]
サポートされている最小のサーバー	Windows 7 のWindows 8とプラットフォーム更新プログラム [デスクトップ アプリ |Windows ストア アプリ]
ヘッダー	d2d1effects.h
ライブラリ	d2d1.lib、dxguid.lib

関連トピック

ID2D1Effect
