チュートリアル: 3D オブジェクトの操作

[アーティクル]
03/21/2023

Babylon.js を使用して、Mixed Reality エクスペリエンスの 3D オブジェクトと操作を作成する方法について説明します。このセクションでは、まず、オブジェクトを選択するときにキューブの面を描画するなど、簡単なことから始めます。

このチュートリアルでは、以下のトピックを取り上げます。

操作を追加する方法
WebXR イマーシブモードを有効にする
Windows Mixed Reality シミュレーターでアプリを実行する
Android Chrome でアプリを実行およびデバッグする

開始する前に

前のチュートリアルの手順では、シーンが作成された基本的な Web ページを作成しました。ホストしている Web ページを編集用に開いておきます。

<html>
<head>
    <script src="https://cdn.babylonjs.com/babylon.js"></script>
    <style>
        body,#renderCanvas { width: 100%; height: 100%;}
    </style>
</head>
<body>
    <canvas id="renderCanvas"></canvas>
    <script>
        const canvas = document.getElementById("renderCanvas");
        const engine = new BABYLON.Engine(canvas, true);

        const createScene = function() {
            const scene = new BABYLON.Scene(engine);
            scene.clearColor = new BABYLON.Color3.Black;

            const alpha =  Math.PI/4;
            const beta = Math.PI/3;
            const radius = 8;
            const target = new BABYLON.Vector3(0, 0, 0);

            const camera = new BABYLON.ArcRotateCamera("Camera", alpha, beta, radius, target, scene);
            camera.attachControl(canvas, true);

            const light = new BABYLON.HemisphericLight("light", new BABYLON.Vector3(1, 1, 0));

            const box = BABYLON.MeshBuilder.CreateBox("box", {});
            box.position.x = 0.5;
            box.position.y = 1;

            return scene;
        };

        const sceneToRender = createScene();
        engine.runRenderLoop(function(){
            sceneToRender.render();
        });
    </script>
</body>
</html>

操作を追加する

まず、キューブがランダムな色で描画されるように、キューブを作成するコードを更新しましょう。これを行うには、キューブに素材を追加します。素材を使用すると、色とテクスチャを指定でき、他のオブジェクトを覆うことができます。素材がどのように表示されるかは、シーンで使用される 1 つまたは複数のライトと、どのように応答するように設定されているかによって異なります。たとえば、diffuseColor は、アタッチされているメッシュ全体に色を広げます。次のコードを追加します。
```
const boxMaterial = new BABYLON.StandardMaterial("material", scene);
boxMaterial.diffuseColor = BABYLON.Color3.Random();
box.material = boxMaterial;
```
これでキューブがランダムな色で描画されたので、次の操作を追加しましょう。
- キューブがクリックされたときに色を変更する
- 色が変更された後でキューブを移動する
操作を追加するには、アクションを使用する必要があります。アクションは、イベントトリガーへの応答として起動されます。たとえば、ユーザーがキューブをクリックしたときなどです。 BABYLON.ActionManager をインスタンス化して、特定のトリガーのアクションを登録するだけです。 BABYLON.ExecuteCodeAction では、キューブがクリックされたときに JavaScript 関数が実行されます。
```
box.actionManager = new BABYLON.ActionManager(scene);
box.actionManager.registerAction(new BABYLON.ExecuteCodeAction(
    BABYLON.ActionManager.OnPickTrigger,
    function (evt) {
        const sourceBox = evt.meshUnderPointer;

        //move the box upright
        sourceBox.position.x += 0.1;
        sourceBox.position.y += 0.1;

        //update the color
        boxMaterial.diffuseColor = BABYLON.Color3.Random();
    }));
```

Web ページの最後のコードは次のようになります。

<html>
<head>
    <script src="https://cdn.babylonjs.com/babylon.js"></script>
    <style>
        body,#renderCanvas { width: 100%; height: 100%;}
    </style>
</head>
<body>
    <canvas id="renderCanvas"></canvas>
    <script>
        const canvas = document.getElementById("renderCanvas");
        const engine = new BABYLON.Engine(canvas, true);

        const createScene = function() {
            const scene = new BABYLON.Scene(engine);
            scene.clearColor = new BABYLON.Color3.Black;

            const alpha =  Math.PI/4;
            const beta = Math.PI/3;
            const radius = 8;
            const target = new BABYLON.Vector3(0, 0, 0);

            const camera = new BABYLON.ArcRotateCamera("Camera", alpha, beta, radius, target, scene);
            camera.attachControl(canvas, true);

            const light = new BABYLON.HemisphericLight("light", new BABYLON.Vector3(1, 1, 0));

            const box = BABYLON.MeshBuilder.CreateBox("box", {});
            box.position.x = 0.5;
            box.position.y = 1;

            const boxMaterial = new BABYLON.StandardMaterial("material", scene);
            boxMaterial.diffuseColor = BABYLON.Color3.Random();
            box.material = boxMaterial;

            box.actionManager = new BABYLON.ActionManager(scene);
            box.actionManager.registerAction(
                new BABYLON.ExecuteCodeAction(BABYLON.ActionManager.OnPickTrigger,
                function (evt) {
                    const sourceBox = evt.meshUnderPointer;
                    sourceBox.position.x += 0.1;
                    sourceBox.position.y += 0.1;

                    boxMaterial.diffuseColor = BABYLON.Color3.Random();
                }));

            return scene;
        };

        const sceneToRender = createScene();
        engine.runRenderLoop(function(){
            sceneToRender.render();
        });
    </script>
</body>
</html>

WebXR のイマーシブエクスペリエンスを有効にする

キューブの色が変更されたので、イマーシブエクスペリエンスを試せるようになりました。

この手順では、グラウンドを導入します。キューブが宙に浮き、底部にフロアが表示されます。グラウンドは次のように追加します。
```
const ground = BABYLON.MeshBuilder.CreateGround("ground", {width: 4, height: 4});
```
これにより、単純な 4 x 4 m のフロアが作成されます。
WebXR サポートを追加するには、Promise の結果をもたらす createDefaultXRExperienceAsync を呼び出す必要があります。 return scene; ではなく、次のコードを createScene 関数の末尾に追加します。
```
const xrPromise = scene.createDefaultXRExperienceAsync({
    floorMeshes: [ground]
});
return xrPromise.then((xrExperience) => {
    console.log("Done, WebXR is enabled.");
    return scene;
});
```
これで createScene 関数によって、シーンの代わりに Promise が返されるので、createScene と engine.runRenderLoop を呼び出す方法を変更する必要があります。 /script> タグの直前に配置されるこれらの関数の現在の呼び出しを、次のコードに置き換えます。
```
createScene().then(sceneToRender => {
    engine.runRenderLoop(() => sceneToRender.render());
});
```

Web ページの最後のコードは次のようになります。

<html>
<head>
    <script src="https://cdn.babylonjs.com/babylon.js"></script>
    <style>
        body,#renderCanvas { width: 100%; height: 100%;}
    </style>
</head>
<body>
    <canvas id="renderCanvas"></canvas>
    <script>
        const canvas = document.getElementById("renderCanvas");
        const engine = new BABYLON.Engine(canvas, true);

        const createScene = function() {
            const scene = new BABYLON.Scene(engine);
            scene.clearColor = new BABYLON.Color3.Black;

            const alpha =  Math.PI/4;
            const beta = Math.PI/3;
            const radius = 8;
            const target = new BABYLON.Vector3(0, 0, 0);

            const camera = new BABYLON.ArcRotateCamera("Camera", alpha, beta, radius, target, scene);
            camera.attachControl(canvas, true);

            const light = new BABYLON.HemisphericLight("light", new BABYLON.Vector3(1, 1, 0));

            const box = BABYLON.MeshBuilder.CreateBox("box", {});
            box.position.x = 0.5;
            box.position.y = 1;

            const boxMaterial = new BABYLON.StandardMaterial("material", scene);
            boxMaterial.diffuseColor = BABYLON.Color3.Random();
            box.material = boxMaterial;

            box.actionManager = new BABYLON.ActionManager(scene);
            box.actionManager.registerAction(
                new BABYLON.ExecuteCodeAction(BABYLON.ActionManager.OnPickTrigger,
                function (evt) {
                    const sourceBox = evt.meshUnderPointer;
                    sourceBox.position.x += 0.1;
                    sourceBox.position.y += 0.1;

                    boxMaterial.diffuseColor = BABYLON.Color3.Random();
                }));

            const ground = BABYLON.MeshBuilder.CreateGround("ground", {width: 4, height: 4});

            const xrPromise = scene.createDefaultXRExperienceAsync({
                floorMeshes: [ground]
            });

            return xrPromise.then((xrExperience) => {
                console.log("Done, WebXR is enabled.");
                return scene;
            });
        };

        createScene().then(sceneToRender => {
            engine.runRenderLoop(() => sceneToRender.render());
        });
    </script>
</body>
</html>

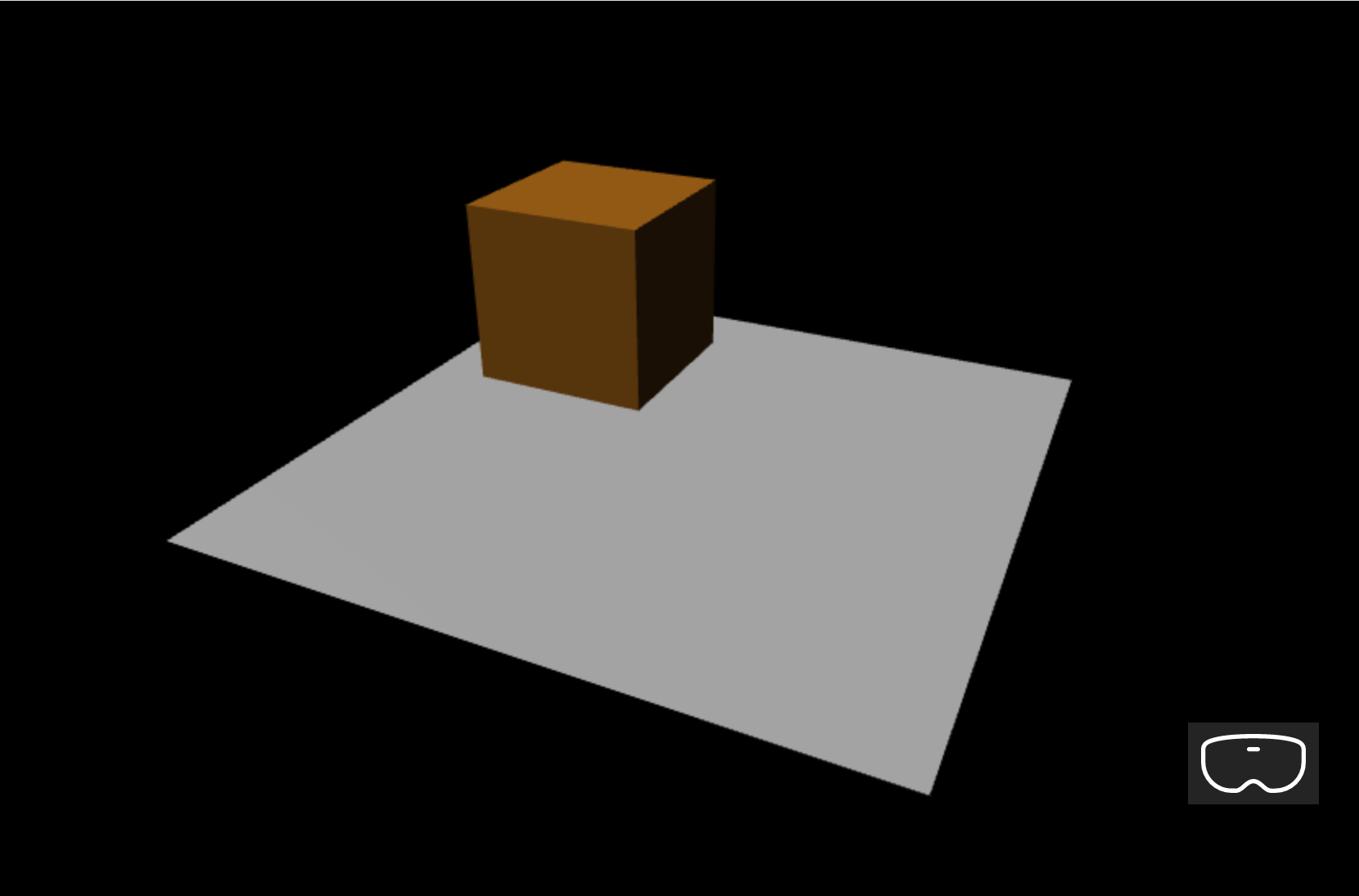

上記のコードにより、ブラウザーウィンドウに次の出力が生成されます:

Windows Mixed Reality シミュレーターで実行する

以前に Windows Mixed Reality シミュレーターを有効にしていない場合は、これを有効にします。
右下隅にある [イマーシブ VR] ボタンを選択します:
この操作によって、以下に示すように、[Windows Mixed Reality シミュレーター] ウィンドウが起動します:
キーボードの W、A、S、D の各キーを使用して、それぞれ前、後、左、右に動かします。シミュレーションされた手を使用してキューブを対象にし、キーボードの Enter キーを押してクリック操作を実行します。キューブの色が変更され、新しい位置に移動されます。

Note

キューブを対象とする場合は、上の図に示すように、ハンドレイの端 (白丸) がキューブと交差していることを確認します。詳細については、「手を使ったポイントとコミット」を参照してください。

Android デバイスで実行およびデバッグする

Android デバイスでのデバッグを有効にするには、次の手順を実行します。

前提条件

開発用コンピューター上でセキュリティで保護されたコンテキスト (https:// またはローカルホスト上のポートフォワーディング経由) で静的 HTML ページを提供する Web サーバー。たとえば、静的 HTML ファイルを提供する単純な軽量 Web サーバーとして serve npm パッケージを活用します。詳細について npm serve を確認してください
元々 Google Play ストアが装備されたデバイスで、Android 7.0 以降を実行している必要があります
開発用ワークステーションとデバイスの両方に搭載された最新バージョンの Google Chrome
WebXR を実行するためにデバイスが正しく構成されていることを検証するには、デバイス上のサンプル WebXR ページを参照します。次のようなメッセージが表示されます。

お使いのブラウザーは WebXR をサポートしており、適切なハードウェアを使用していれば、仮想現実および拡張現実のエクスペリエンスを実行できます。

Android デバイス上で開発者モードと USB デバッグを有効にします。お使いのバージョンの Android でこれを行う方法については、「デバイスの開発者向けオプションを設定する」の公式ドキュメントページを参照してください
次に、USB ケーブルで、開発用コンピューターまたはノート PC に Android デバイスを接続します
開発用コンピューター上で Web サーバーが実行していることを確認します。たとえば、Web ホスティングページ (index.html) が格納されているルートフォルダーに移動し、次のコードを実行します (serve npm パッケージを使用していると想定)。
```
serve
```
開発用コンピューター上で Google Chrome を開き、アドレスバーで次のテキストを入力します。

chrome://inspect#devices
[USB デバイスの検出] チェックボックスが有効になっていることを確認します
[ポートフォワーディング] ボタンをクリックし、ポートフォワーディングが有効になっており、次のように localhost:5000 というエントリが含まれていることを確認します:
接続されている Android デバイスで、[Google Chrome] ウィンドウを開き、 http://localhost:5000 を参照すると、キューブが表示されます
開発用コンピューターの Chrome にはデバイスと、そこで現在開かれている Web ページの一覧が表示されます:
http://localhost:5000 のエントリの横にある [Inspect] ボタンをクリックします:
Chrome DevTools を使用してページをデバッグします
