ユーザーによる入力: 拡張の例

[アーティクル]
08/07/2024

ユーザーによる入力について学んだことをすべて組み合わせて、簡単な描画プログラムを作成しましょう。プログラムのスクリーンショットを次に示します。

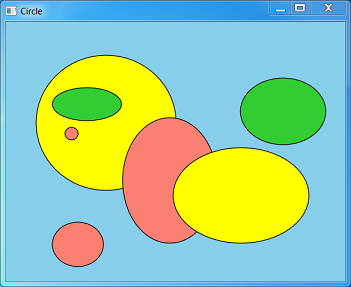

描画プログラムのスクリーンショット

ユーザーは、複数の異なる色で省略記号を描画し、省略記号を選択、移動、または削除できます。 UI をシンプルに保つために、プログラムではユーザーが省略記号の色を選択することはできません。代わりに、プログラムは色の定義済みリストを自動的に循環します。プログラムでは、省略記号以外の図形はサポートされていません。明らかに、このプログラムはグラフィックスソフトウェアの賞を受賞することはないでしょう。それでも、学ぶ上で役立つ例です。完全なソースコードは、 Simple Drawing Sample からダウンロードできます。このセクションでは、いくつかのハイライトについて説明します。

省略記号は、省略記号データ (D2D1_ELLIPSE) と色 (D2D1_COLOR_F) を含む構造体によってプログラムで表されます。この構造体では、省略記号を描画するメソッドとヒットテストを実行するメソッドといった 2 つのメソッドも定義されています。

struct MyEllipse
{
    D2D1_ELLIPSE    ellipse;
    D2D1_COLOR_F    color;

    void Draw(ID2D1RenderTarget *pRT, ID2D1SolidColorBrush *pBrush)
    {
        pBrush->SetColor(color);
        pRT->FillEllipse(ellipse, pBrush);
        pBrush->SetColor(D2D1::ColorF(D2D1::ColorF::Black));
        pRT->DrawEllipse(ellipse, pBrush, 1.0f);
    }

    BOOL HitTest(float x, float y)
    {
        const float a = ellipse.radiusX;
        const float b = ellipse.radiusY;
        const float x1 = x - ellipse.point.x;
        const float y1 = y - ellipse.point.y;
        const float d = ((x1 * x1) / (a * a)) + ((y1 * y1) / (b * b));
        return d <= 1.0f;
    }
};

このプログラムでは、同じ純色ブラシを使用して、すべての省略記号の塗りつぶしと輪郭を描画し、必要に応じて色を変更します。 Direct2D では、単色ブラシの色を変更することは効率的な操作です。そのため、純色ブラシのオブジェクトは、 SetColor メソッドをサポートします。

省略記号は、STL list コンテナーに格納されます。

    list<shared_ptr<MyEllipse>>             ellipses;

Note

shared_ptr は、TR1 で C++ に追加され、C++0x で形式化されたスマートポインタークラスです。 Visual Studio 2010 では、 shared_ptr やその他の C++0x 機能のサポートが追加されました。詳細については、MSDN マガジンの記事「 Visual Studio 2010 の新しい C++ および MFC 機能の概要を参照してください。

このプログラムには、次の 3 つのモードがあります。

描画モード。ユーザーは新しい省略記号を描画できます。
選択モード。ユーザーは省略記号を選択できます。
ドラッグモード。ユーザーは、選択した省略記号をドラッグできます。

ユーザーは、「Accelerator Tables」で説明されているのと同じキーボードショートカットを使用して、描画モードと選択モードを切り替えることができます。選択モードから、ユーザーが省略記号をクリックすると、プログラムはドラッグモードに切り替わります。ユーザーがマウスボタンを離すと、選択モードに戻ります。現在の選択範囲は、省略記号の一覧に反復子として格納されます。ヘルパーメソッド MainWindow::Selection は、選択した省略記号へのポインター、または選択されていない場合は値 nullptr を返します。

    list<shared_ptr<MyEllipse>>::iterator   selection;

    shared_ptr<MyEllipse> Selection()
    {
        if (selection == ellipses.end())
        {
            return nullptr;
        }
        else
        {
            return (*selection);
        }
    }

    void    ClearSelection() { selection = ellipses.end(); }

次の表は、3 つの各モードでのマウス入力の効果をまとめたものです。

マウス入力	描画モード	Selection Mode	ドラッグモード
左ボタンの下	マウスキャプチャを設定し、新しい省略記号の描画を開始します。	現在の選択範囲を解除し、ヒットテストを実行します。省略記号がヒットした場合は、カーソルをキャプチャし、省略記号を選択して、ドラッグモードに切り替えます。	NO ACTION
マウスの移動	左ボタンが下にある場合は、省略記号のサイズを変更します。	NO ACTION	選択した省略記号に移動します。
左ボタンの上	省略記号の描画を停止します。	NO ACTION	[選択] モードに切り替えます

MainWindow クラスの次のメソッドは、WM_LBUTTONDOWN を処理します。

void MainWindow::OnLButtonDown(int pixelX, int pixelY, DWORD flags)
{
    const float dipX = DPIScale::PixelsToDipsX(pixelX);
    const float dipY = DPIScale::PixelsToDipsY(pixelY);

    if (mode == DrawMode)
    {
        POINT pt = { pixelX, pixelY };

        if (DragDetect(m_hwnd, pt))
        {
            SetCapture(m_hwnd);

            // Start a new ellipse.
            InsertEllipse(dipX, dipY);
        }
    }
    else
    {
        ClearSelection();

        if (HitTest(dipX, dipY))
        {
            SetCapture(m_hwnd);

            ptMouse = Selection()->ellipse.point;
            ptMouse.x -= dipX;
            ptMouse.y -= dipY;

            SetMode(DragMode);
        }
    }
    InvalidateRect(m_hwnd, NULL, FALSE);
}

マウスの座標は、このメソッドにピクセル単位で渡された後、DIP に変換されます。これら 2 つのユニットを混同しないことが重要です。たとえば、 DragDetect 関数ではピクセルが使用されますが、描画とヒットテストでは DIP が使用されます。一般的なルールは、ウィンドウまたはマウス入力に関連する関数はピクセルを使用し、Direct2D と DirectWrite では DIP を使用します。常に高い DPI 設定でプログラムをテストし、プログラムを DPI 対応としてマークすることを忘れないでください。詳細については、「DPI とデバイスに依存しないピクセル」を参照してください。

WM_MOUSEMOVE メッセージを処理するコードを次に示します。

void MainWindow::OnMouseMove(int pixelX, int pixelY, DWORD flags)
{
    const float dipX = DPIScale::PixelsToDipsX(pixelX);
    const float dipY = DPIScale::PixelsToDipsY(pixelY);

    if ((flags & MK_LBUTTON) && Selection())
    {
        if (mode == DrawMode)
        {
            // Resize the ellipse.
            const float width = (dipX - ptMouse.x) / 2;
            const float height = (dipY - ptMouse.y) / 2;
            const float x1 = ptMouse.x + width;
            const float y1 = ptMouse.y + height;

            Selection()->ellipse = D2D1::Ellipse(D2D1::Point2F(x1, y1), width, height);
        }
        else if (mode == DragMode)
        {
            // Move the ellipse.
            Selection()->ellipse.point.x = dipX + ptMouse.x;
            Selection()->ellipse.point.y = dipY + ptMouse.y;
        }
        InvalidateRect(m_hwnd, NULL, FALSE);
    }
}

省略記号のサイズを変更するロジックについては、「例: 描画サークル」セクションで説明しました。また、InvalidateRect の呼び出しにも注意してください。これにより、ウィンドウが再描画されます。次のコードは、WM_LBUTTONUP メッセージを処理します。

void MainWindow::OnLButtonUp()
{
    if ((mode == DrawMode) && Selection())
    {
        ClearSelection();
        InvalidateRect(m_hwnd, NULL, FALSE);
    }
    else if (mode == DragMode)
    {
        SetMode(SelectMode);
    }
    ReleaseCapture();
}

ご覧のように、マウス入力のメッセージハンドラーには、現在のモードに応じて分岐コードがあります。これは、この非常に単純なプログラムで許容される設計です。ただし、新しいモードが追加されると、すぐに複雑になる可能性があります。大規模なプログラムの場合、モデルビューコントローラー (MVC) アーキテクチャの方が優れた設計になる場合があります。この種のアーキテクチャでは、ユーザーによる入力を処理する controller は、アプリケーションデータを管理する model から分離されます。

プログラムがモードを切り替えると、カーソルが変更され、ユーザーにフィードバックが送信されます。

void MainWindow::SetMode(Mode m)
{
    mode = m;

    // Update the cursor
    LPWSTR cursor;
    switch (mode)
    {
    case DrawMode:
        cursor = IDC_CROSS;
        break;

    case SelectMode:
        cursor = IDC_HAND;
        break;

    case DragMode:
        cursor = IDC_SIZEALL;
        break;
    }

    hCursor = LoadCursor(NULL, cursor);
    SetCursor(hCursor);
}

最後に、ウィンドウが WM_SETCURSOR メッセージを受信したときにカーソルを設定することを忘れないでください。

    case WM_SETCURSOR:
        if (LOWORD(lParam) == HTCLIENT)
        {
            SetCursor(hCursor);
            return TRUE;
        }
        break;

まとめ

このモジュールでは、マウスとキーボードの入力を処理する方法、キーボードショートカットを定義する方法、プログラムの現在の状態を反映するようにカーソルイメージを更新する方法を学習しました。。
