Java バインドメタデータ

[アーティクル]
03/09/2018

重要

現在、Xamarin プラットフォームでのカスタムバインディングの使用を調査しています。今後の開発作業の発展のために、このアンケートにご回答ください。

Xamarin.Android の C# コードでは、バインドを使用して Java ライブラリを呼び出します。これは、Java ネイティブインターフェイス (JNI) で指定されている下位レベルの詳細を抽象化するメカニズムです。 Xamarin.Android には、これらのバインドを生成するツールが用意されています。このツールを使用すると、メタデータを使用してバインドを作成する方法を開発者が制御できます。これにより、名前空間の変更やメンバーの名前変更などの手順が可能になります。このドキュメントでは、メタデータの動作、メタデータでサポートされる属性の概要、およびこのメタデータを変更してバインドの問題を解決する方法について説明します。

概要

Xamarin.Android の Java バインドライブラリは、既存の Android ライブラリをバインドするために必要な作業の大部分を、"バインドジェネレーター" と呼ばれるツールを使用して自動化しようします。 Java ライブラリをバインドすると、Xamarin.Android は Java クラスを検査し、バインドするすべてのパッケージ、型、およびメンバーの一覧を生成します。この API の一覧は XML ファイルに格納されます。これは、リリース ビルドの場合は {project directory}\obj\Release\api.xml にあり、デバッグ ビルドの場合は {project directory}\obj\Debug\api.xml にあります。

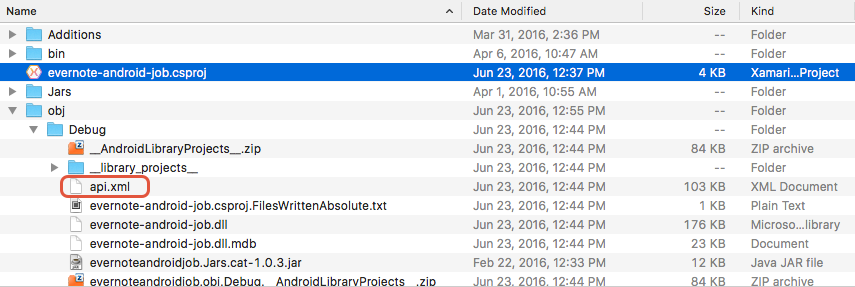

Location of the api.xml file in the obj/Debug folder

バインドジェネレーターでは、必要な C# ラッパークラスを生成するためのガイドラインとして、api.xml ファイルが使用されます。この XML ファイルの内容は、Google の "Android オープンソースプロジェクト" 形式のバリエーションです。以下のスニペットは、api.xml の内容の例です。

<api>
    <package name="android">
        <class abstract="false" deprecated="not deprecated" extends="java.lang.Object"
            extends-generic-aware="java.lang.Object"
            final="true"
            name="Manifest"
            static="false"
            visibility="public">
            <constructor deprecated="not deprecated" final="false"
                name="Manifest" static="false" type="android.Manifest"
                visibility="public">
            </constructor>
        </class>
...
</api>

この例では、api.xml で、java.lang.Object を拡張する Manifest という名前の android パッケージ内のクラスを宣言しています。

多くの場合、Java API が ".NET と同様" に感じられるようにするために、またはバインドアセンブリがコンパイルされない問題を修正するために、人間の介入が必要です。たとえば、Java パッケージ名を .NET 名前空間に変更したり、クラスの名前を変更したり、メソッドの戻り値の型を変更したりすることが必要になる場合があります。

これらの変更は、api.xml を直接変更しても実現されません。代わりに、変更は、Java バインドライブラリテンプレートによって提供される特殊な XML ファイルに記録されます。 Xamarin.Android バインドアセンブリをコンパイルするときに、バインドジェネレーターは、バインドアセンブリを作成するときにこれらのマッピングファイルの影響を受けます。

これらの XML マッピングファイルは、プロジェクトの Transforms フォルダーにある場合があります。

MetaData.xml – 生成されたバインドの名前空間の変更など、最終的な API に変更を加えることができます。
EnumFields.xml – Java の int 定数と C# の enums の間のマッピングが含まれています。
EnumMethods.xml – メソッドのパラメーターと戻り値の型を Java の int 定数から C# の enums に変更できます。

MetaData.xml ファイルは、バインドに対して次のような汎用的な変更を可能にするため、これらのファイルの中で最も重要です。

名前空間、クラス、メソッド、またはフィールドの名前を変更して、.NET の規則に従うようにする。
不要な名前空間、クラス、メソッド、またはフィールドを削除する。
クラスを別の名前空間に移動する。
バインドの設計が .NET のフレームワークパターンに従うように追加のサポートクラスを追加する。

Metadata.xml について詳しく説明します。

Metadata.xml 変換ファイル

既に説明したように、ファイル Metadata.xml はバインドジェネレーターによって使用され、バインドアセンブリの作成に影響を及ぼします。メタデータ形式では XPath 構文が使用され、GAPI メタデータガイドで説明されている GAPI メタデータとほぼ同じです。この実装は、XPath 1.0 のほぼ完全な実装であるため、1.0 標準の項目をサポートします。このファイルは、API ファイル内の要素または属性を変更、追加、非表示、または移動するための強力な XPath ベースのメカニズムです。メタデータ仕様のすべてのルール要素には、ルールが適用されるノードを識別するパス属性が含まれています。ルールは以下の順序で適用されます。

add-node – path 属性で指定されたノードに子ノードを追加します。
attr – path 属性で指定された要素の属性の値を設定します。
remove-node – 指定した XPath に一致するノードを削除します。

次に、Metadata.xml ファイルの例を示します。

<metadata>
    <!-- Normalize the namespace for .NET -->
    <attr path="/api/package[@name='com.evernote.android.job']"
        name="managedName">Evernote.AndroidJob</attr>

    <!-- Don't  need these packages for the Xamarin binding/public API -->
    <remove-node path="/api/package[@name='com.evernote.android.job.v14']" />
    <remove-node path="/api/package[@name='com.evernote.android.job.v21']" />

    <!-- Change a parameter name from the generic p0 to a more meaningful one. -->
    <attr path="/api/package[@name='com.evernote.android.job']/class[@name='JobManager']/method[@name='forceApi']/parameter[@name='p0']"
        name="name">api</attr>
</metadata>

次に、Java API の一般的に使用される XPath 要素の一部を示します。

interface – Java インターフェイスを検索するために使用されます。例を示します: /interface[@name='AuthListener']。
class – クラスを検索するために使用されます。例を示します: /class[@name='MapView']。
method – Java クラスまたはインターフェイスのメソッドを検索するために使用されます。例を示します: /class[@name='MapView']/method[@name='setTitleSource']。
parameter – メソッドのパラメーターを指定します。例: /parameter[@name='p0']

型の追加

add-node 要素は、api.xml に新しいラッパークラスを追加するように Xamarin.Android バインドプロジェクトに指示します。たとえば、次のスニペットは、コンストラクターと 1 つのフィールドを持つクラスを作成するようにバインドジェネレーターに指示します。

<add-node path="/api/package[@name='org.alljoyn.bus']">
    <class abstract="false" deprecated="not deprecated" final="false" name="AuthListener.AuthRequest" static="true" visibility="public" extends="java.lang.Object">
        <constructor deprecated="not deprecated" final="false" name="AuthListener.AuthRequest" static="false" type="org.alljoyn.bus.AuthListener.AuthRequest" visibility="public" />
        <field name="p0" type="org.alljoyn.bus.AuthListener.Credentials" />
    </class>
</add-node>

型の削除

Java の型を無視してバインドしないように、Xamarin.Android のバインドジェネレーターに指示することができます。これを行うには、remove-node XML 要素を metadata.xml ファイルに追加します。

<remove-node path="/api/package[@name='{package_name}']/class[@name='{name}']" />

メンバー名の変更

api.xml ファイルを直接編集しても、メンバーの名前を変更することはできません。Xamarin.Android では、元の Java ネイティブインターフェイス (JNI) 名が必要になるためです。したがって、//class/@name 属性を変更することはできません。変更すると、バインドは機能しません。

android.Manifest 型の名前を変更する場合を考えてみます。これを実現するために、api.xml を直接編集し、次のようにクラスの名前を変更するとします。

<attr path="/api/package[@name='android']/class[@name='Manifest']"
    name="name">NewName</attr>

これにより、ラッパークラス用の次の C# コードがバインドジェネレーターによって作成されます。

[Register ("android/NewName")]
public class NewName : Java.Lang.Object { ... }

ラッパークラスの名前が NewName に変更されたことに注意してください。元の Java 型は Manifest のままです。 Xamarin.Android バインドクラスで android.Manifest 上のメソッドにアクセスできなくなりました。ラッパークラスが存在しない Java 型にバインドされているためです。

ラップされた型 (またはメソッド) のマネージド名を適切に変更するには、次の例に示すように managedName 属性を設定する必要があります。

<attr path="/api/package[@name='android']/class[@name='Manifest']"
    name="managedName">NewName</attr>

`EventArg` ラッパークラスの名前を変更する

Xamarin.Android バインドジェネレーターが "リスナー型" に対して onXXX セッターメソッドを識別すると、Java ベースのリスナーパターン用の .NET 形式の API をサポートするために、C# イベントと EventArgs サブクラスが生成されます。例として、次の Java クラスとメソッドを考えます。

com.someapp.android.mpa.guidance.NavigationManager.on2DSignNextManuever(NextManueverListener listener);

Xamarin.Android では、セッターメソッドからプレフィックス on が削除され、代わりに EventArgs サブクラスの名前の基準として 2DSignNextManuever が使用されます。サブクラスには次のような名前が付けられます。

NavigationManager.2DSignNextManueverEventArgs

これは、有効な C# クラス名ではありません。この問題を解決するには、バインド作成者は argsType 属性を使用し、EventArgs サブクラスに有効な C# の名前を指定する必要があります。

<attr path="/api/package[@name='com.someapp.android.mpa.guidance']/
    interface[@name='NavigationManager.Listener']/
    method[@name='on2DSignNextManeuver']"
    name="argsType">NavigationManager.TwoDSignNextManueverEventArgs</attr>

サポート対象属性

以下のセクションでは、Java API を変換するためのいくつかの属性について説明します。

argsType

この属性は、Java リスナーをサポートするために生成される EventArg サブクラスに名前を指定するセッターメソッドに配置されます。詳細については、このガイドで後述する「EventArg ラッパークラスの名前を変更する」を参照してください。

eventName

イベントの名前を指定します。空の場合、イベントの生成が抑制されます。詳細については、「EventArg ラッパークラスの名前を変更する」を参照してください。

managedName

これは、パッケージ、クラス、メソッド、またはパラメーターの名前を変更するために使用されます。たとえば、Java クラスの名前を MyClass から NewClassName に変更するには、次のようにします。

<attr path="/api/package[@name='com.my.application']/class[@name='MyClass']"
    name="managedName">NewClassName</attr>

次の例は、メソッド java.lang.object.toString の名前を Java.Lang.Object.NewManagedName に変更するための XPath 式を示しています。

<attr path="/api/package[@name='java.lang']/class[@name='Object']/method[@name='toString']"
    name="managedName">NewMethodName</attr>

managedType

managedType は、メソッドの戻り値の型を変更するために使用されます。場合によっては、バインドジェネレーターが Java メソッドの戻り値の型を誤って推論し、コンパイル時エラーが発生することがあります。このような状況で考えられる解決策の 1 つは、メソッドの戻り値の型を変更することです。

たとえば、バインドジェネレーターが、Java メソッド de.neom.neoreadersdk.resolution.compareTo() が int を返し、パラメーターとして Object を受け取る必要があると認識するとします。これにより、エラーメッセージ「エラー CS0535: 'DE.Neom.Neoreadersdk.Resolution' でインターフェイスメンバー 'Java.Lang.IComparable.CompareTo(Java.Lang.Object)' が実装されていません」が発生します。次のスニペットは、生成された C# メソッドの最初のパラメーターの型を DE.Neom.Neoreadersdk.Resolution から Java.Lang.Object に変更する方法を示しています。

<attr path="/api/package[@name='de.neom.neoreadersdk']/
    class[@name='Resolution']/
    method[@name='compareTo' and count(parameter)=1 and
    parameter[1][@type='de.neom.neoreadersdk.Resolution']]/
    parameter[1]" name="managedType">Java.Lang.Object</attr>

managedReturn

メソッドの戻り値の型を変更します。これによって、戻り属性が変更されることはありません (戻り属性を変更すると、JNI 署名に互換性のない変更が発生する可能性があるためです)。次の例では、append メソッドの戻り値の型が SpannableStringBuilder から IAppendable に変更されています (C# では、共変の戻り値の型がサポートされていません)。

<attr path="/api/package[@name='android.text']/
    class[@name='SpannableStringBuilder']/
    method[@name='append']"
    name="managedReturn">Java.Lang.IAppendable</attr>

obfuscated

Java ライブラリを難読化するツールは、Xamarin.Android のバインドジェネレーターおよび C# ラッパークラスを生成する機能に干渉する可能性があります。難読化したクラスの特性は次のとおりです。

クラス名に $ が含まれ、a$.class のようになります。
クラス名は、a.class のように小文字の場合は完全に危険にさらされています。

このスニペットは、"難読化されていない" C# 型を生成する方法の例です。

<attr path="/api/package[@name='{package_name}']/class[@name='{name}']"
    name="obfuscated">false</attr>

propertyName

この属性は、マネージドプロパティの名前を変更するために使用できます。

propertyName を使用する特殊なケースとして、Java クラスにフィールドのゲッターメソッドのみが含まれている場合があります。このような状況では、バインドジェネレーターは書き込み専用のプロパティを作成する必要がありますが、これは .NET では推奨されません。次のスニペットは、propertyName を空の文字列に設定することによって .NET プロパティを "削除" する方法を示しています。

<attr path="/api/package[@name='org.java_websocket.handshake']/class[@name='HandshakeImpl1Client']/method[@name='setResourceDescriptor'
    and count(parameter)=1
    and parameter[1][@type='java.lang.String']]"
    name="propertyName"></attr>
<attr path="/api/package[@name='org.java_websocket.handshake']/class[@name='HandshakeImpl1Client']/method[@name='getResourceDescriptor'
    and count(parameter)=0]"
    name="propertyName"></attr>

セッターおよびゲッターメソッドは、バインドジェネレーターによって引き続き作成されることに注意してください。

センダー

メソッドがイベントにマップされるときに、メソッドのどのパラメーターを sender パラメーターにするかを指定します。値は true または false です。次に例を示します。

<attr path="/api/package[@name='android.app']/
    interface[@name='TimePickerDialog.OnTimeSetListener']/
    method[@name='onTimeSet']/
    parameter[@name='view']"
    name="sender">true</ attr>

visibility

この属性は、クラス、メソッド、またはプロパティの可視性を変更するために使用されます。たとえば、対応する C# ラッパーが public になるように、protected Java メソッドを昇格する必要がある場合があります。

<!-- Change the visibility of a class -->
<attr path="/api/package[@name='namespace']/class[@name='ClassName']" name="visibility">public</attr>

<!-- Change the visibility of a method -->
<attr path="/api/package[@name='namespace']/class[@name='ClassName']/method[@name='MethodName']" name="visibility">public</attr>

EnumFields.xml および EnumMethods.xml

Android ライブラリでは、整数定数を使用して、ライブラリのプロパティまたはメソッドに渡される状態を表す場合があります。多くの場合、これらの整数定数をの C# の列挙型にバインドすると便利です。このマッピングを容易にするには、バインドプロジェクトで EnumFields.xml と EnumMethods.xmlファイルを使用します。

EnumFields.xml を使用した列挙型の定義

EnumFields.xml ファイルには、Java の int 定数と C# の enums の間のマッピングが含まれています。次に、一連の int 定数に対して作成される C# の列挙型の例を見てみましょう。

<mapping jni-class="com/skobbler/ngx/map/realreach/SKRealReachSettings" clr-enum-type="Skobbler.Ngx.Map.RealReach.SKMeasurementUnit">
    <field jni-name="UNIT_SECOND" clr-name="Second" value="0" />
    <field jni-name="UNIT_METER" clr-name="Meter" value="1" />
    <field jni-name="UNIT_MILIWATT_HOURS" clr-name="MilliwattHour" value="2" />
</mapping>

ここでは、Java クラス SKRealReachSettings を使用し、名前空間 Skobbler.Ngx.Map.RealReach で SKMeasurementUnit という名前の C# 列挙型を定義しました。 field エントリには、Java 定数の名前 (例: UNIT_SECOND)、列挙エントリの名前 (例: Second)、および両方のエンティティによって表される整数値 (例: 0) が定義されています。

EnumMethods.xml を使用したゲッター/セッターメソッドの定義

EnumMethods.xml ファイルでは、メソッドのパラメーターと戻り値の型を Java の int 定数から C# の enums に変更できます。言い換えると、C# 列挙型 (EnumFields.xml ファイルで定義されている) の読み取りと書き込みを、Java の int 定数の get と set メソッドにマップします。

上で定義されている SKRealReachSettings 列挙型を使用すると、次の EnumMethods.xml ファイルにより、この列挙型のゲッター/セッターが定義されます。

<mapping jni-class="com/skobbler/ngx/map/realreach/SKRealReachSettings">
    <method jni-name="getMeasurementUnit" parameter="return" clr-enum-type="Skobbler.Ngx.Map.RealReach.SKMeasurementUnit" />
    <method jni-name="setMeasurementUnit" parameter="measurementUnit" clr-enum-type="Skobbler.Ngx.Map.RealReach.SKMeasurementUnit" />
</mapping>

最初の method 行は、Java の getMeasurementUnit メソッドの戻り値を SKMeasurementUnit 列挙型にマップします。 2 番目の method 行は、setMeasurementUnit の最初のパラメーターを同じ列挙型にマップします。

これらの変更をすべて設定すると、Xamarin.Android で次のコードを使用して、MeasurementUnit を設定できます。

realReachSettings.MeasurementUnit = SKMeasurementUnit.Second;

まとめ

この記事では、Xamarin.Android でメタデータを使用して、API 定義を "GoogleAOSP 形式" から変換する方法について説明しました。 Metadata.xml を使用して可能な変更について説明した後は、メンバーの名前を変更するときに発生する制限を確認し、サポートされている XML 属性の一覧と、各属性を使用するタイミングを示しました。
