Xamarin.iOS でのコードでの iOS ユーザーインターフェイスの作成

[アーティクル]
07/13/2023

iOS アプリのユーザーインターフェイスはネットショップのようなものです。通常、アプリケーションは 1 つのウィンドウを取得しますが、必要な数のオブジェクトでウィンドウをいっぱいにすることができ、アプリが表示する内容に応じてオブジェクトと配置を変更できます。このシナリオのオブジェクト (ユーザーに表示される物事) はビューと呼ばれます。アプリケーションで 1 つの画面をビルドするには、コンテンツビュー階層にビューが相互に積み重ねられ、階層が単一のビューコントローラーによって管理されます。複数の画面を持つアプリケーションには、複数のコンテンツビュー階層、それぞれに独自のビューコントローラー、およびウィンドウ内のアプリケーションの場所のビューがあり、ユーザーに表示される画面に基づいて異なるコンテンツビュー階層を作成します。

Visual Studio
Visual Studio for Mac

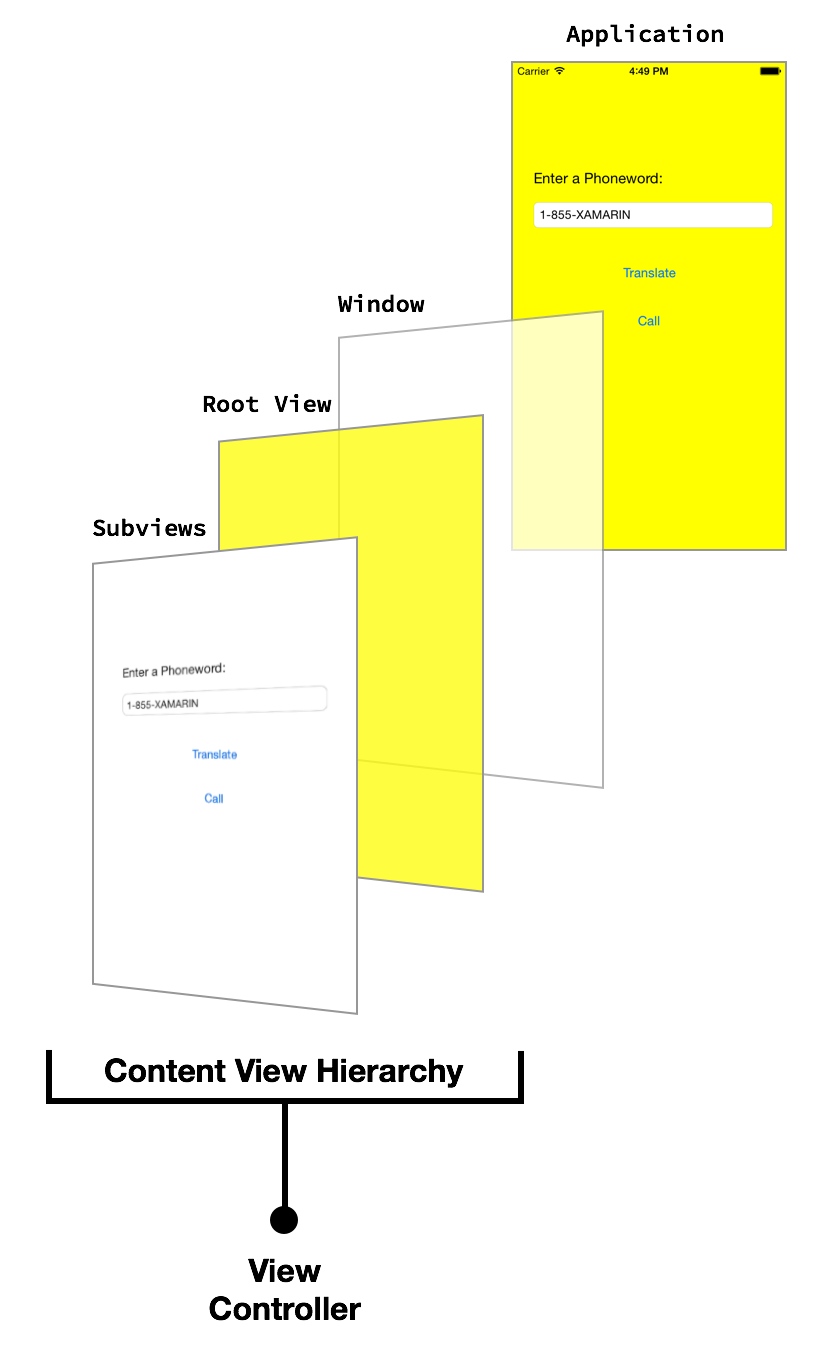

次の図は、デバイスの画面にユーザーインターフェイスを表示するウィンドウ、ビュー、サブビュー、およびビューコントローラー間の関係を示しています。

これらのビュー階層は Xcode のインターフェイスビルダーを使用して構築できますが、コード内で完全に動作する方法を基本的に理解することをお勧めします。この記事では、コードのみのユーザーインターフェイス開発を開始して実行するための基本的なポイントについて説明します。

iOS の空のプロジェクトテンプレート

まず、次に示すように、File New Project > Visual C# > i電話 & iPad > iOS App (Xamarin) プロジェクトを使用して>、Visual Studio で iOS プロジェクトを作成します。

次に、空のアプリプロジェクトテンプレートを選択します。

空のプロジェクトテンプレートは、プロジェクトに 4 つのファイルを追加します。

AppDelegate.cs - サブクラスが含まれています UIApplicationDelegate 。サブクラスは、 AppDelegate iOS からのアプリケーションイベントを処理するために使用されます。アプリケーションウィンドウは's FinishedLaunching メソッドでAppDelegate作成されます。
Main.cs - アプリケーションのエントリポイントを格納します。この AppDelegate エントリポイントは、.
Info.plist - アプリケーション構成情報を含むプロパティリストファイル。
Entitlements.plist – アプリケーションの機能とアクセス許可に関する情報を含むプロパティリストファイル。

iOS テンプレート

Visual Studio for Mac では、空のテンプレートは提供されません。すべてのテンプレートにはストーリーボードのサポートが付属しています。これは、UI を作成するための主要な方法として Apple が推奨しています。ただし、コードで UI を完全に作成することはできます。

次の手順では、アプリケーションからストーリーボードを削除する手順について説明します。

シングルビューアプリテンプレートを使用して、新しい iOS プロジェクトを作成します。
Main.Storyboard ファイルと ViewController.cs ファイルを削除します。をLaunchScreen.Storyboard削除しないでください。ビューコントローラーは、ストーリーボードで作成されたビューコントローラーの分離コードであるため、削除する必要があります。

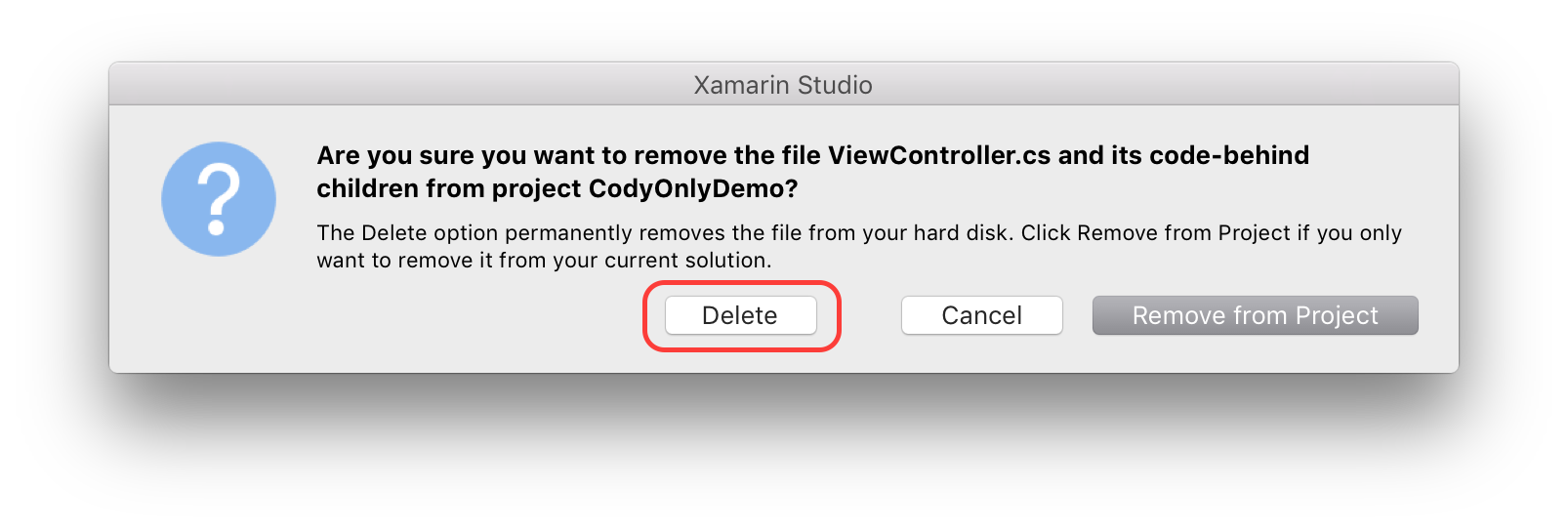

ポップアップダイアログから [削除] を選択してください。

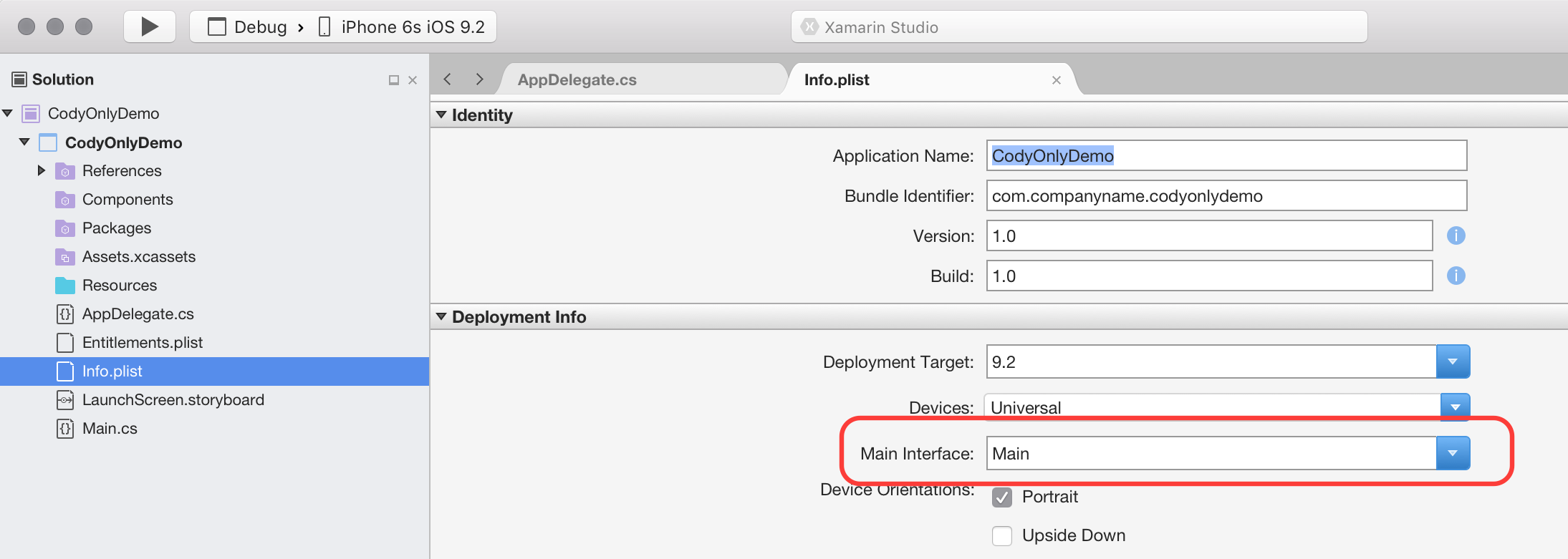

Info.plist で、展開情報>メインインターフェイス オプション内の情報を削除します。

最後に、AppDelegate クラスのメソッドに FinishedLaunching 次のコードを追加します。

public override bool FinishedLaunching(UIApplication app, NSDictionary options)
{
    // create a new window instance based on the screen size
    Window = new UIWindow(UIScreen.MainScreen.Bounds);

    // make the window visible
    Window.MakeKeyAndVisible();

    return true;
}

上記の手順 5 でメソッドに FinishedLaunching 追加されたコードは、iOS アプリケーションのウィンドウを作成するために必要な最小限のコードです。

iOS アプリケーションは MVC パターンを使用して構築されます。アプリケーションが表示する最初の画面は、ウィンドウのルートビューコントローラーから作成されます。 MVC パターン自体の詳細については、Hello, iOS マルチスクリーンガイドを参照してください。

テンプレートによって追加された実装 AppDelegate では、アプリケーションウィンドウが作成されます。このウィンドウは、すべての iOS アプリケーションに対して 1 つだけであり、次のコードで表示されます。

public class AppDelegate : UIApplicationDelegate
{
    public override UIWindow Window
            {
                get;
                set;
            }

    public override bool FinishedLaunching(UIApplication app, NSDictionary options)
    {
        // create a new window instance based on the screen size
        Window = new UIWindow(UIScreen.MainScreen.Bounds);

        // make the window visible
        Window.MakeKeyAndVisible();

        return true;
    }
}

このアプリケーションを今すぐ実行すると、そのことを示す例外がスローされる可能性があります Application windows are expected to have a root view controller at the end of application launch。コントローラーを追加し、アプリのルートビューコントローラーにしましょう。

コントローラーを追加する

アプリには多数のビューコントローラーを含めることができますが、すべてのビューコントローラーを制御するには、1 つのルートビューコントローラーが必要です。インスタンスを作成してプロパティに設定して、コントローラーを UIViewController ウィンドウに Window.RootViewController 追加します。

public class AppDelegate : UIApplicationDelegate
{
    // class-level declarations

    public override UIWindow Window
    {
        get;
        set;
    }

    public override bool FinishedLaunching(UIApplication application, NSDictionary launchOptions)
    {
        // create a new window instance based on the screen size
        Window = new UIWindow(UIScreen.MainScreen.Bounds);

        var controller = new UIViewController();
        controller.View.BackgroundColor = UIColor.LightGray;

        Window.RootViewController = controller;

        // make the window visible
        Window.MakeKeyAndVisible();

        return true;
    }
}

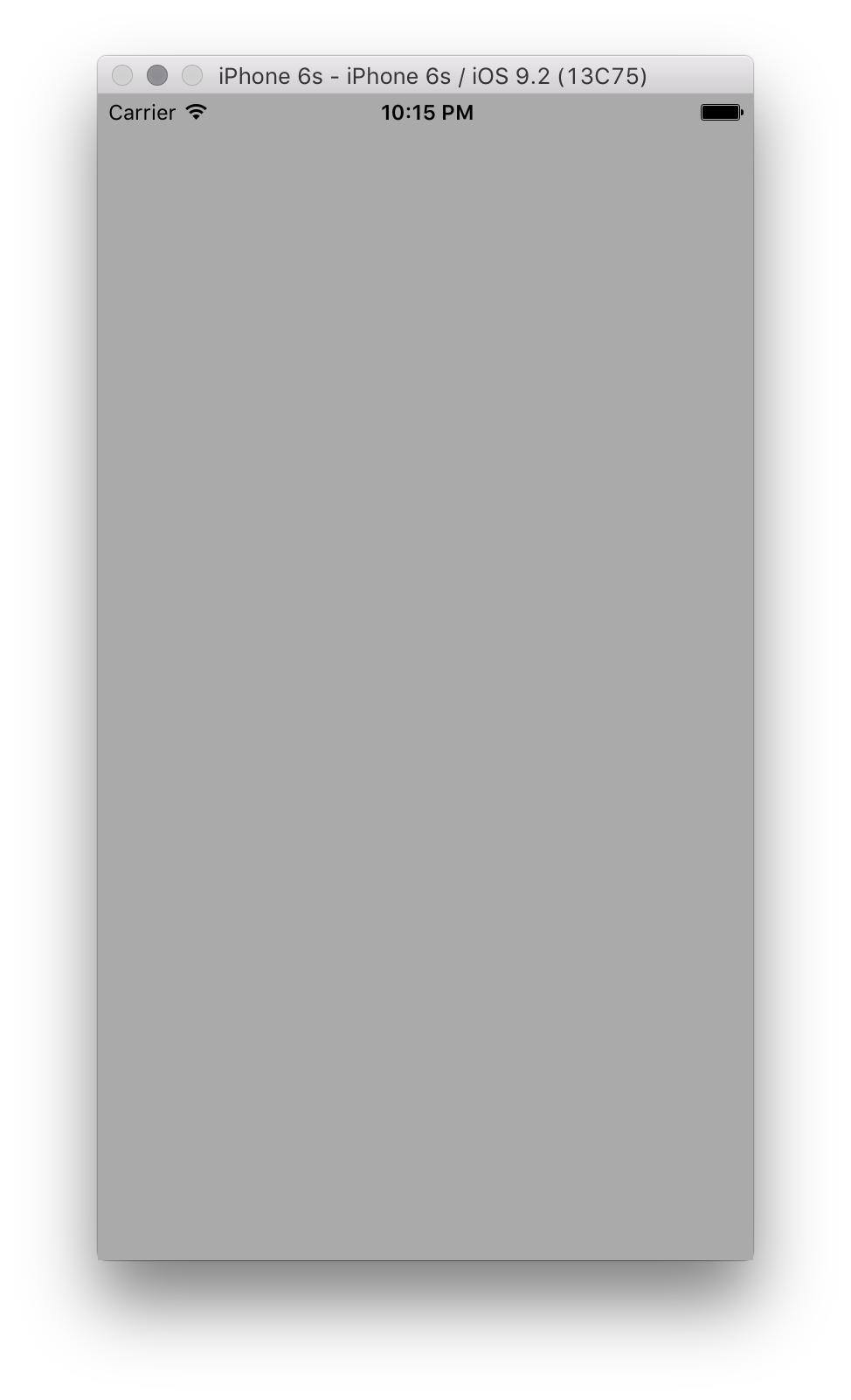

すべてのコントローラーには、プロパティからアクセスできるビューが View 関連付けられています。上記のコードでは、ビューの BackgroundColor プロパティが UIColor.LightGray 次のように表示されるように変更されます。

UIKit のコントローラーや自分で記述したコントローラーを含め、この方法でサブクラスRootViewControllerを設定UIViewControllerすることもできます。たとえば、次のコードは次のように a を UINavigationController 追加します RootViewController。

public class AppDelegate : UIApplicationDelegate
{
    // class-level declarations

    public override UIWindow Window
    {
        get;
        set;
    }

    public override bool FinishedLaunching(UIApplication application, NSDictionary launchOptions)
    {
        // create a new window instance based on the screen size
        Window = new UIWindow(UIScreen.MainScreen.Bounds);

        var controller = new UIViewController();
        controller.View.BackgroundColor = UIColor.LightGray;
        controller.Title = "My Controller";

        var navController = new UINavigationController(controller);

        Window.RootViewController = navController;

        // make the window visible
        Window.MakeKeyAndVisible();

        return true;
    }
}

これにより、次に示すように、ナビゲーションコントローラー内に入れ子になったコントローラーが生成されます。

ビューコントローラーの作成

ウィンドウとして RootViewController コントローラーを追加する方法を見てきたので、コードでカスタムビューコントローラーを作成する方法を見てみましょう。

次のような名前 CustomViewController の新しいクラスを追加します。

Visual Studio
Visual Studio for Mac

次に示すように、クラスは名前空間内にあるUIKit継承元である必要がありますUIViewController。

using System;
using UIKit;

namespace CodeOnlyDemo
{
    class CustomViewController : UIViewController
    {
    }
}

ビューの初期化

UIViewController には、View コントローラーが最初にメモリに読み込まれるときに呼び出されるメソッド ViewDidLoad が含まれています。これは、ビューのプロパティの設定など、ビューの初期化を行うのに適した場所です。

たとえば、次のコードは、ボタンが押されたときにナビゲーションスタックに新しいビューコントローラーをプッシュするボタンとイベントハンドラーを追加します。

using System;
using CoreGraphics;
using UIKit;

namespace CodyOnlyDemo
{
    public class CustomViewController : UIViewController
    {
        public CustomViewController ()
        {
        }

        public override void ViewDidLoad ()
        {
            base.ViewDidLoad ();

            View.BackgroundColor = UIColor.White;
            Title = "My Custom View Controller";

            var btn = UIButton.FromType (UIButtonType.System);
            btn.Frame = new CGRect (20, 200, 280, 44);
            btn.SetTitle ("Click Me", UIControlState.Normal);

            var user = new UIViewController ();
            user.View.BackgroundColor = UIColor.Magenta;

            btn.TouchUpInside += (sender, e) => {
                this.NavigationController.PushViewController (user, true);
            };

            View.AddSubview (btn);

        }
    }
}

このコントローラーをアプリケーションに読み込み、簡単なナビゲーションを示すには、次の CustomViewController新しいインスタンスを作成します。新しいナビゲーションコントローラーを作成し、ビューコントローラーインスタンスを渡し、前と同様に新しいナビゲーションコントローラーをウィンドウ RootViewController に AppDelegate 設定します。

var cvc = new CustomViewController ();

var navController = new UINavigationController (cvc);

Window.RootViewController = navController;

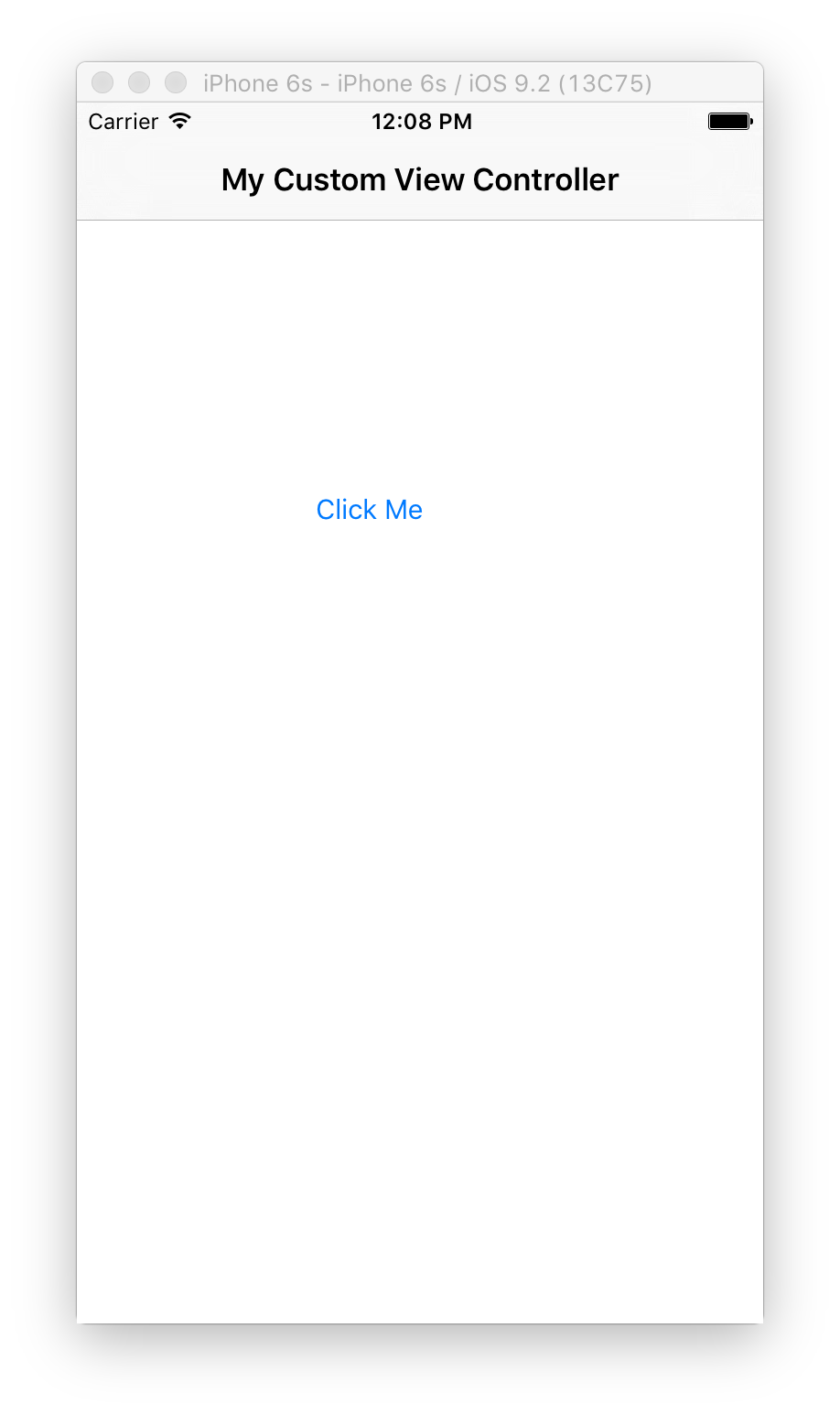

アプリケーションが読み込まれると、 CustomViewController ナビゲーションコントローラー内に読み込まれます。

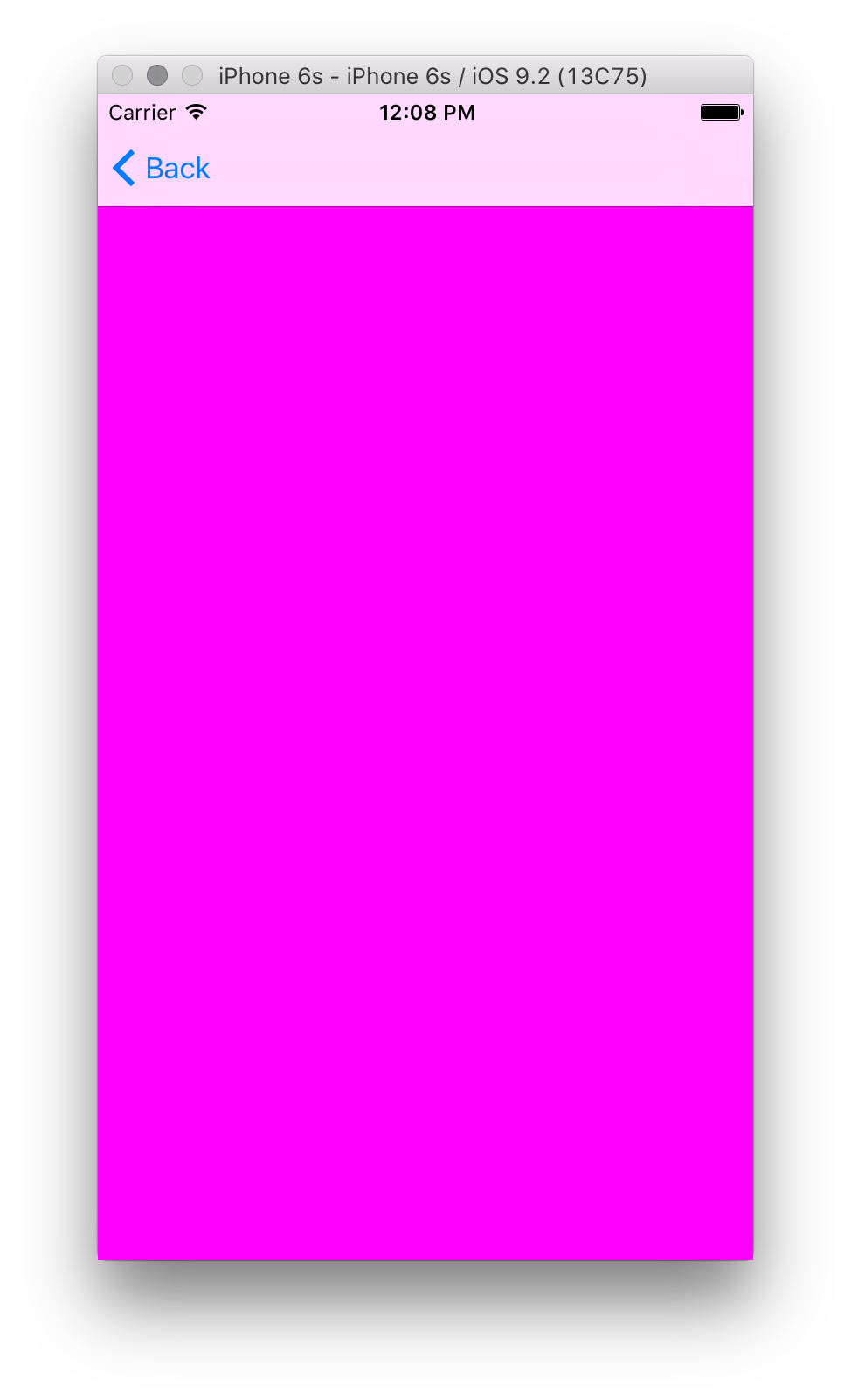

ボタンをクリックすると、新しいビューコントローラーがナビゲーションスタックにプッシュされます。

ビュー階層の構築

上記の例では、ビューコントローラーにボタンを追加して、コード内にユーザーインターフェイスを作成し始めました。

iOS ユーザーインターフェイスは、ビュー階層で構成されます。ラベル、ボタン、スライダーなどの追加のビューは、親ビューのサブビューとして追加されます。

たとえば、ユーザーがユーザー名とパスワードを CustomViewController 入力できるログイン画面を作成するために編集しましょう。画面は、2 つのテキストフィールドとボタンで構成されます。

テキストフィールドの追加

最初に、[ビューの初期化] セクションに追加されたボタンとイベントハンドラーを削除します。

次に示すように、ユーザー名のコントロールを作成して初期化 UITextField し、ビュー階層に追加することで、ユーザー名のコントロールを追加します。

class CustomViewController : UIViewController
{
    UITextField usernameField;

    public override void ViewDidLoad()
    {
        base.ViewDidLoad();

        View.BackgroundColor = UIColor.Gray;

        nfloat h = 31.0f;
        nfloat w = View.Bounds.Width;

        usernameField = new UITextField
        {
            Placeholder = "Enter your username",
            BorderStyle = UITextBorderStyle.RoundedRect,
            Frame = new CGRect(10, 82, w - 20, h)
        };

        View.AddSubview(usernameField);
    }
}

を作成 UITextFieldするときに、プロパティを Frame 設定して、その場所とサイズを定義します。 iOS では、0,0 座標は左上にあり、+x は右に、+y は下にあります。他のいくつかのプロパティと共にFrame設定した後、ビュー階層に追加UITextFieldするために呼び出View.AddSubviewします。これにより、プロパティが usernameField 参照するインスタンスの UIView サブビューが View 作成されます。サブビューは、親ビューより高い z オーダーで追加されるため、画面上の親ビューの前に表示されます。

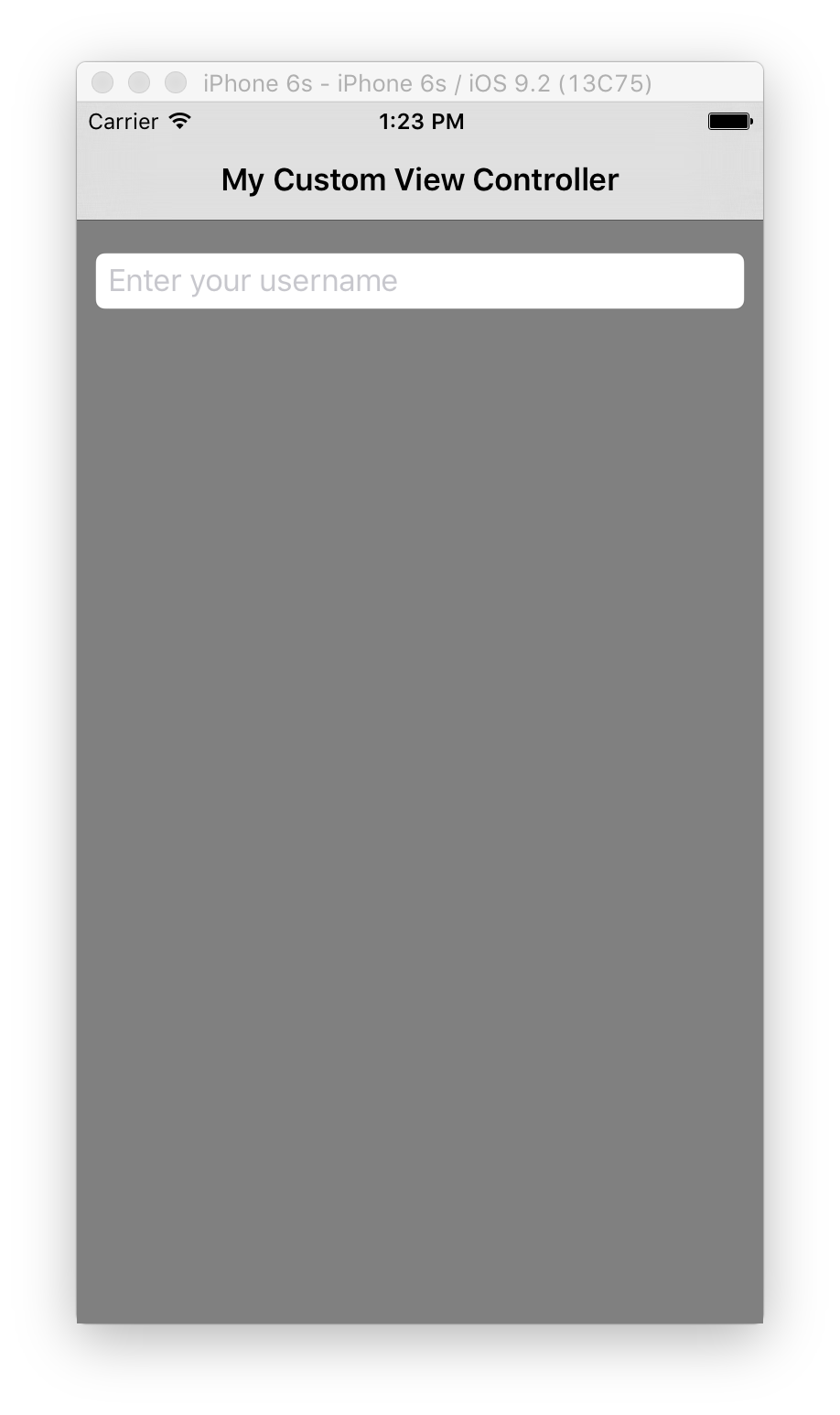

含まれているアプリケーションを UITextField 次に示します。

次に示すように、同様の方法で for パスワードを追加 UITextField できます。今回は、プロパティを SecureTextEntry true に設定します。

public class CustomViewController : UIViewController
{
    UITextField usernameField, passwordField;
    public override void ViewDidLoad()
    {
       // keep the code the username UITextField
        passwordField = new UITextField
        {
            Placeholder = "Enter your password",
            BorderStyle = UITextBorderStyle.RoundedRect,
            Frame = new CGRect(10, 114, w - 20, h),
            SecureTextEntry = true
        };

      View.AddSubview(usernameField);
      View.AddSubview(passwordField);
   }
}

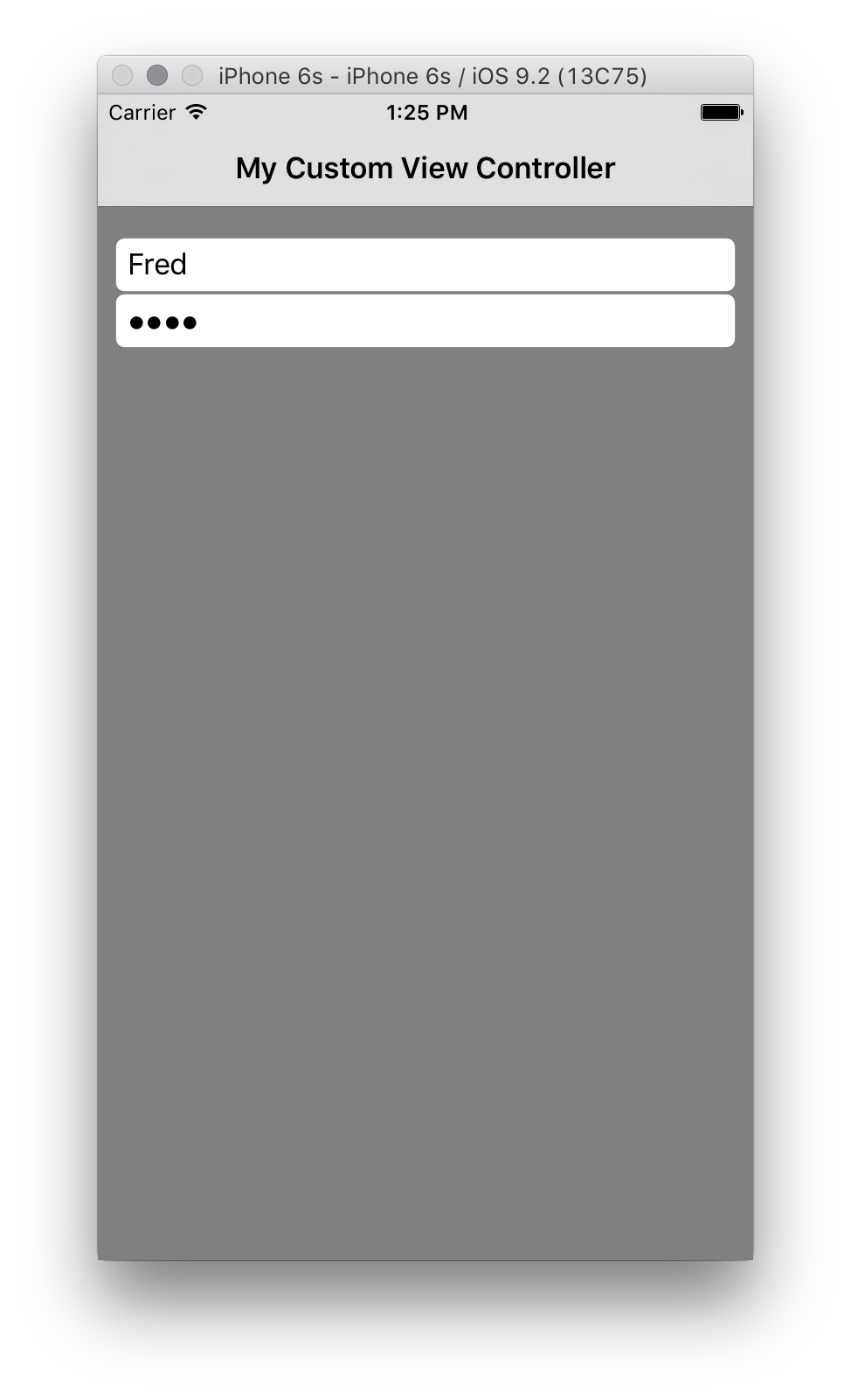

次に示すように、ユーザーが入力したUITextFieldテキストを非表示SecureTextEntry = trueにします。

ボタンの追加

次に、ユーザーがユーザー名とパスワードを送信できるようにボタンを追加します。ボタンは、他のコントロールと同様に、親ビューの AddSubview メソッドに引数として渡すことによって、ビュー階層に追加されます。

次のコードは、ボタンを追加し、イベントのイベントハンドラーを TouchUpInside 登録します。

var submitButton = UIButton.FromType (UIButtonType.RoundedRect);

submitButton.Frame = new CGRect (10, 170, w - 20, 44);
submitButton.SetTitle ("Submit", UIControlState.Normal);

submitButton.TouchUpInside += (sender, e) => {
    Console.WriteLine ("Submit button pressed");
};

View.AddSubview(submitButton);

これで、ログイン画面が次のように表示されます。

以前のバージョンの iOS とは異なり、既定のボタンの背景は透明です。ボタンのプロパティを変更すると、次の BackgroundColor 変更が行われます。

submitButton.BackgroundColor = UIColor.White;

これにより、一般的な丸い端付きボタンではなく、正方形のボタンが生成されます。丸められたエッジを取得するには、次のスニペットを使用します。

submitButton.Layer.CornerRadius = 5f;

これらの変更により、ビューは次のようになります。

ビュー階層への複数のビューの追加

iOS には、複数のビューを使用 AddSubviewsしてビュー階層に追加する機能が用意されています。

View.AddSubviews(new UIView[] { usernameField, passwordField, submitButton });

ボタン機能の追加

ボタンがクリックされると、ユーザーは何かが起こることを期待します。たとえば、アラートが表示されたり、別の画面にナビゲーションが実行されたりします。

ナビゲーションスタックに 2 つ目のビューコントローラーをプッシュするコードを追加してみましょう。

最初に、2 つ目のビューコントローラーを作成します。

var loginVC = new UIViewController () { Title = "Login Success!"};
loginVC.View.BackgroundColor = UIColor.Purple;

次に、イベントに機能を TouchUpInside 追加します。

submitButton.TouchUpInside += (sender, e) => {
                this.NavigationController.PushViewController (loginVC, true);
            };

ナビゲーションを次に示します。

既定では、ナビゲーションコントローラーを使用すると、iOS によってアプリケーションにナビゲーションバーと戻るボタンが表示され、スタック内を戻ることができます。

ビュー階層の反復処理

サブビュー階層を反復処理し、特定のビューを選択することができます。たとえば、それぞれ UIButton を検索し、そのボタンに別 BackgroundColorのボタンを付けるために、次のスニペットを使用できます。

foreach(var subview in View.Subviews)
{
    if (subview is UIButton)
    {
         var btn = subview as UIButton;
         btn.BackgroundColor = UIColor.Green;
    }
}

ただし、これは、すべてのビューが親ビューに追加されたオブジェクト自体がUIView継承UIViewするように戻ってくるのUIViewで、反復処理対象のビューがaである場合は機能しません。

回転の処理

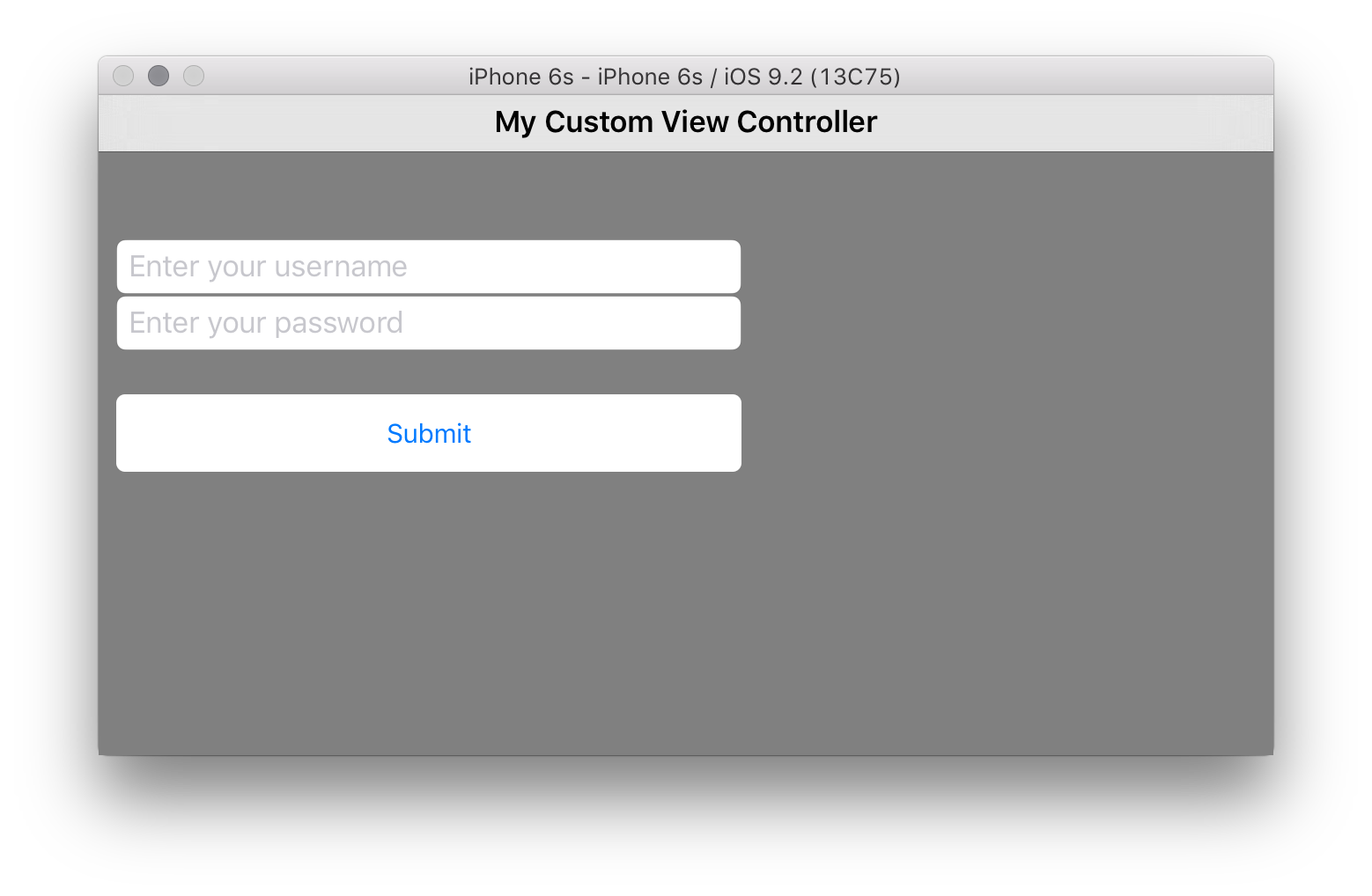

次のスクリーンショットに示すように、ユーザーがデバイスを横向きに回転させる場合、コントロールのサイズは適切に変更されません。

これを修正する 1 つの方法は、各ビューでプロパティを AutoresizingMask 設定する方法です。この場合、コントロールを水平方向に拡大し、それぞれ AutoresizingMaskを設定します。次の例は for usernameFieldですが、ビュー階層内の各ガジェットにも同じ値を適用する必要があります。

usernameField.AutoresizingMask = UIViewAutoresizing.FlexibleWidth;

次に示すように、デバイスまたはシミュレーターを回転させると、すべてが拡張され、追加の領域が埋まるようにします。

カスタムビューの作成

UIKit の一部であるコントロールを使用するだけでなく、カスタムビューを使用することもできます。カスタムビューは、継承 UIView とオーバーライド Drawによって作成できます。カスタムビューを作成し、それをビュー階層に追加してデモを行いましょう。

UIView からの継承

最初に行う必要があるのは、カスタムビューのクラスを作成することです。これを行うには、Visual Studio のクラス テンプレートを使用して、という名前CircleViewの空のクラスを追加します。基底クラスを設定する UIView必要があります。これは、名前空間内に存在することを思い出します UIKit 。名前空間も必要 System.Drawing になります。この例では他 System.* のさまざまな名前空間は使用されないため、自由に削除してください。

クラスは次のようになります。

using System;

namespace CodeOnlyDemo
{
    class CircleView : UIView
    {
    }
}

UIView での描画

すべての UIView メソッドには、 Draw 描画する必要があるときにシステムによって呼び出されるメソッドがあります。 Draw を直接呼び出すべきではありません。これは、実行ループ処理中にシステムによって呼び出されます。ビューがビュー階層に追加された後、実行ループを初めて実行すると、その Draw メソッドが呼び出されます。後続のDraw呼び出しは、ビューを呼び出すかビューで描画SetNeedsDisplaySetNeedsDisplayInRectする必要があるとしてマークされている場合に発生します。

次に示すように、オーバーライドされた Draw メソッド内にこのようなコードを追加することで、ビューに描画コードを追加できます。

public override void Draw(CGRect rect)
{
    base.Draw(rect);

    //get graphics context
    using (var g = UIGraphics.GetCurrentContext())
    {
        // set up drawing attributes
        g.SetLineWidth(10.0f);
        UIColor.Green.SetFill();
        UIColor.Blue.SetStroke();

        // create geometry
        var path = new CGPath();
        path.AddArc(Bounds.GetMidX(), Bounds.GetMidY(), 50f, 0, 2.0f * (float)Math.PI, true);

        // add geometry to graphics context and draw
        g.AddPath(path);
        g.DrawPath(CGPathDrawingMode.FillStroke);
    }
}

そのためCircleViewUIView、プロパティも設定UIViewできます。たとえば、コンストラクターで次の値を BackgroundColor 設定できます。

public CircleView()
{
    BackgroundColor = UIColor.White;
}

先ほど作成したビューをCircleView使用するには、以前と同様UILabelsUIButtonに、既存のコントローラーのビュー階層にサブビューとして追加するか、新しいコントローラーのビューとして読み込むことができます。後者を実行してみましょう。

ビューの読み込み

UIViewController には、ビューを作成するためにコントローラーによって呼び出される名前の LoadView メソッドがあります。これは、ビューを作成してコントローラーの View プロパティに割り当てるのに適した場所です。

まず、コントローラーが必要なので、という名前 CircleControllerの新しい空のクラスを作成します。

次CircleControllerのコードを追加してaにCircleView設定Viewします(オーバーライドで実装をbase呼び出すべきではありません)。

using UIKit;

namespace CodeOnlyDemo
{
    class CircleController : UIViewController
    {
        CircleView view;

        public override void LoadView()
        {
            view = new CircleView();
            View = view;
        }
    }
}

最後に、実行時にコントローラーを提示する必要があります。これを行うには、前に追加した送信ボタンに次のようにイベントハンドラーを追加します。

submitButton.TouchUpInside += delegate
{
    Console.WriteLine("Submit button clicked");

    //circleController is declared as class variable
    circleController = new CircleController();
    PresentViewController(circleController, true, null);
};

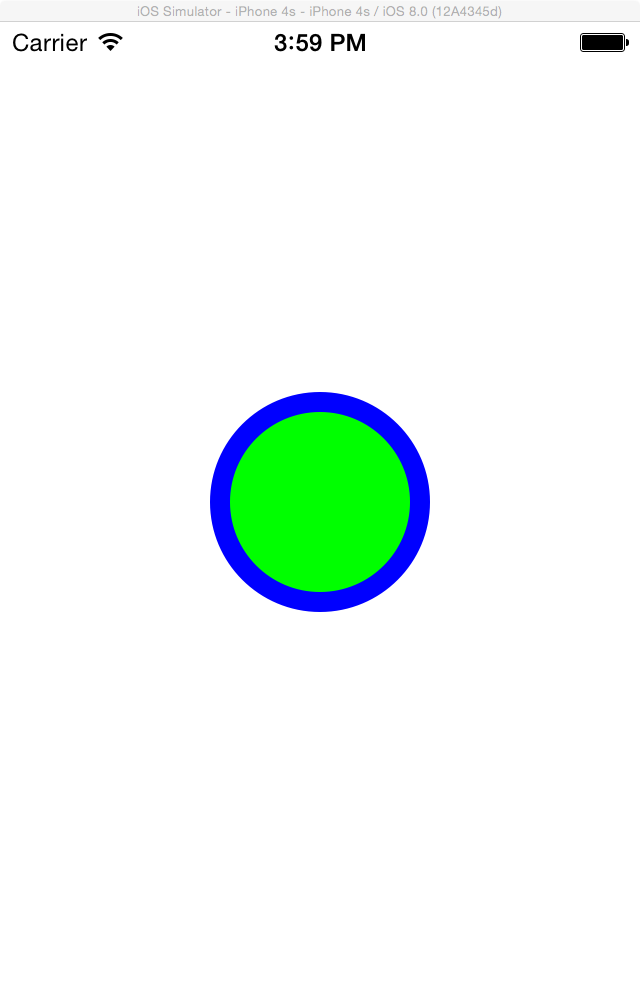

アプリケーションを実行して送信ボタンをタップすると、新しいビューに円が表示されます。

起動画面の作成

アプリの起動時に起動画面が表示され、応答していることをユーザーに表示できます。起動画面はアプリの読み込み時に表示されるため、アプリケーションがまだメモリに読み込まれているため、コード内に作成することはできません。

Visual Studio
Visual Studio for Mac

Visual Studio で iOS プロジェクトを作成すると、プロジェクト内の Resources フォルダーにある .xib ファイルの形式で起動画面が表示されます。

これを編集するには、ダブルクリックして Xcode インターフェイスビルダーで開きます。

iOS 8 以降をターゲットとするアプリケーションには .xib またはストーリーボードファイルを使用することをお勧めします。Xcode インターフェイスビルダーでいずれかのファイルを起動すると、サイズクラスと自動レイアウトを使用して、すべてのデバイスサイズに対して適切に表示されるようにレイアウトを調整できます。静的起動イメージは、.xib または Storyboard に加えて使用して、以前のバージョンを対象とするアプリケーションのサポートを可能にすることができます。

起動画面の作成の詳細については、以下のドキュメントを参照してください。

重要

iOS 9 の時点で、Apple では、起動画面を作成する主な方法としてストーリーボードを使用することをお勧めします。

iOS 8 より前のアプリケーションの起動イメージの作成

アプリケーションが iOS 8 より前のバージョンを対象とする場合は、.xib またはストーリーボードの起動画面に加えて静的イメージを使用できます。

この静的イメージは、Info.plist ファイルで設定することも、アプリケーションのアセットカタログ (iOS 7 の場合) として設定することもできます。アプリケーションを実行できるデバイスサイズ (320 x 480、640x960、640x1136) ごとに個別のイメージを指定する必要があります。起動画面のサイズの詳細については、「画面イメージの起動」ガイドを参照してください。

重要

アプリに起動画面がない場合は、画面に完全に収まらないことがあります。この場合は、少なくとも Info.plist に名前が付けられた Default-568@2x.png 640 x 1136 イメージを含めるようにしてください。

まとめ

Visual Studio
Visual Studio for Mac

この記事では、Visual Studio で iOS アプリケーションをプログラムで開発する方法について説明しました。空のプロジェクトテンプレートからプロジェクトをビルドする方法について説明し、ルートビューコントローラーを作成してウィンドウに追加する方法について説明しました。次に、UIKit のコントロールを使用して、コントローラー内にビュー階層を作成し、アプリケーション画面を開発する方法について説明しました。次に、ビューをさまざまな向きで適切にレイアウトする方法と、サブクラス化 UIViewしてカスタムビューを作成する方法、およびコントローラー内でビューを読み込む方法を確認しました。最後に、アプリケーションに起動画面を追加する方法について説明しました。

この記事では、Visual Studio for Mac で iOS アプリケーションをプログラムで開発する方法について説明しました。ここでは、単一ビューテンプレートからプロジェクトをビルドする方法について説明し、ルートビューコントローラーを作成してウィンドウに追加する方法について説明しました。次に、UIKit のコントロールを使用して、コントローラー内にビュー階層を作成し、アプリケーション画面を開発する方法について説明しました。次に、ビューをさまざまな向きで適切にレイアウトする方法と、サブクラス化 UIViewしてカスタムビューを作成する方法、およびコントローラー内でビューを読み込む方法を確認しました。最後に、アプリケーションに起動画面を追加する方法について説明しました。

SimpleLogin (サンプル)
