Внедрение виртуальной сети в Azure Chaos Studio

Виртуальная сеть Azure — это базовый стандартный блок для частной сети в Azure. Виртуальная сеть позволяет многим типам ресурсов Azure безопасно взаимодействовать друг с другом, Интернетом и локальными сетями. Виртуальная сеть похожа на традиционную сеть, которой вы управляете в собственном центре обработки данных. Это дает другие преимущества инфраструктуры Azure, такие как масштабирование, доступность и изоляция.

Внедрение виртуальной сети позволяет поставщику ресурсов Azure Chaos Studio внедрять контейнерные рабочие нагрузки в виртуальную сеть, чтобы доступ к ресурсам без общедоступных конечных точек можно было получить через частный IP-адрес в виртуальной сети. После настройки внедрения виртуальной сети для ресурса в виртуальной сети и включения ресурса в качестве целевого объекта его можно использовать в нескольких экспериментах. Эксперимент может использовать сочетание частных и неприватных ресурсов, если частные ресурсы настроены в соответствии с инструкциями в данной статье.

Chaos Studio также поддерживает выполнение экспериментов на основе агента с помощью частных конечных точек. Найдите подробные инструкции по настройке частной ссылки для агентных экспериментов.

Поддержка типов ресурсов

В настоящее время можно включить только определенные типы ресурсов для внедрения виртуальной сети Chaos Studio:

• Целевые объекты службы Azure Kubernetes (AKS) можно включить с внедрением виртуальной сети с помощью портала Azure и Azure CLI. Можно использовать все сбои в сетке хаоса AKS.
• Цели Azure Key Vault можно активировать с помощью внедрения виртуальной сети через портал Azure и Azure CLI. Ошибки, которые можно использовать при внедрении виртуальной сети, — это отключение сертификата, увеличение версии сертификата и обновление политики сертификата.

Включение внедрения виртуальной сети

Чтобы использовать Chaos Studio с внедрением виртуальной сети, необходимо выполнить следующие требования.

1. Поставщики ресурсов Microsoft.ContainerInstance и Microsoft.Relay должны быть зарегистрированы в вашей подписке.
2. Виртуальная сеть, в которой будут внедряться ресурсы Chaos Studio, должна иметь две подсети: подсеть контейнера и подсеть ретранслятора. Контейнерная подсеть используется для контейнеров Chaos Studio, которые будут интегрированы в вашу частную сеть. Подсеть ретранслятора используется для пересылки связи из Chaos Studio в контейнеры в частной сети.
   1. Обе подсети должны по крайней мере /28 для размера адресного пространства (например /27 , больше /28). Примером является префикс 10.0.0.0/28 адреса или 10.0.0.0/24.
   2. Подсеть контейнера должна быть делегирована Microsoft.ContainerInstance/containerGroups.
   3. Подсети могут быть произвольно именованы, но рекомендуем ChaosStudioContainerSubnet и ChaosStudioRelaySubnet.
   4. Группы безопасности сети (NSG): при использовании групп безопасности сети для управления трафиком убедитесь, что обе подсети разрешают порт 443 для входящего и исходящего трафика. Дополнительные сведения о требованиях к портам см. в разделе "Разрешения и безопасность ".
3. Если вы включите требуемый ресурс в качестве целевого объекта, чтобы его можно было использовать в экспериментах Chaos Studio, необходимо задать следующие свойства:
   1. Задайте properties.subnets.containerSubnetId идентификатор для подсети контейнера.
   2. Задайте properties.subnets.relaySubnetId идентификатор для подсети ретранслятора.

Если вы используете портал Azure для включения частного ресурса в качестве целевого объекта Chaos Studio, в настоящее время Chaos Studio распознает только подсети с именем ChaosStudioContainerSubnet иChaosStudioRelaySubnet. Если эти подсети не существуют, рабочий процесс портала может создавать их автоматически.

При использовании интерфейса командной строки контейнер и подсети ретранслятора могут иметь любое имя (в соответствии с рекомендациями по именованию ресурсов). Укажите соответствующие идентификаторы при включении ресурса в качестве целевого объекта.

Автоматическое добавление тегов ресурсов эксперимента

Когда эксперимент Chaos Studio настроен для запуска с поддержкой частной сети, Chaos Studio автоматически подготавливает два ключевых ресурса в подписке:

1. Экземпляр контейнера Azure, который обеспечивает безопасное взаимодействие.
2. Ретранслятор Azure, который управляет маршрутизацией сети для эксперимента в серверную часть Chaos Studio.

Ранее созданные от имени ресурсов не наследуют теги , примененные к эксперименту, что может привести к конфликтам применения политики Azure в средах, требующих тегов ресурсов.

В этом обновлении Chaos Studio теперь автоматически применяет те же теги из эксперимента к контейнеру и ретрансляционным ресурсам, которые он создает. Это улучшение повышает видимость ресурсов, соответствие требованиям и управление в среде Azure.

Принцип работы

• Предварительные требования. Вы создаете эксперимент, предназначенный для ресурсов, находящихся в виртуальной сети.
• При пометке эксперименту эти же теги автоматически распространяются на любые ресурсы, которые создает Chaos Studio для частной сети.
• Эти теги будут отображаться на портале Azure, Azure CLI и ЗАПРОСАх API ARM так же, как и в любом другом ресурсе Azure.
• Дополнительная конфигурация не требуется. Просто применение тегов к эксперименту гарантирует, что они наследуются всеми связанными ресурсами.

Преимущества

✅ Гарантирует соответствие требованиям. Ресурсы теперь соответствуют требованиям к тегам политики Azure .
✅ Улучшает отслеживание ресурсов . Все ресурсы, связанные с экспериментом, несут одни и те же теги для простой идентификации.
✅ Дополнительная настройка не требуется . Работает автоматически при добавлении тегов эксперимента.

Пример. Использование Chaos Studio с частным кластером AKS

В этом примере показано, как настроить частный кластер AKS для использования с Chaos Studio. Предполагается, что у вас уже есть частный кластер AKS в подписке Azure. Чтобы создать его, см. статью "Создание частного кластера службы Azure Kubernetes".

Портал Azure

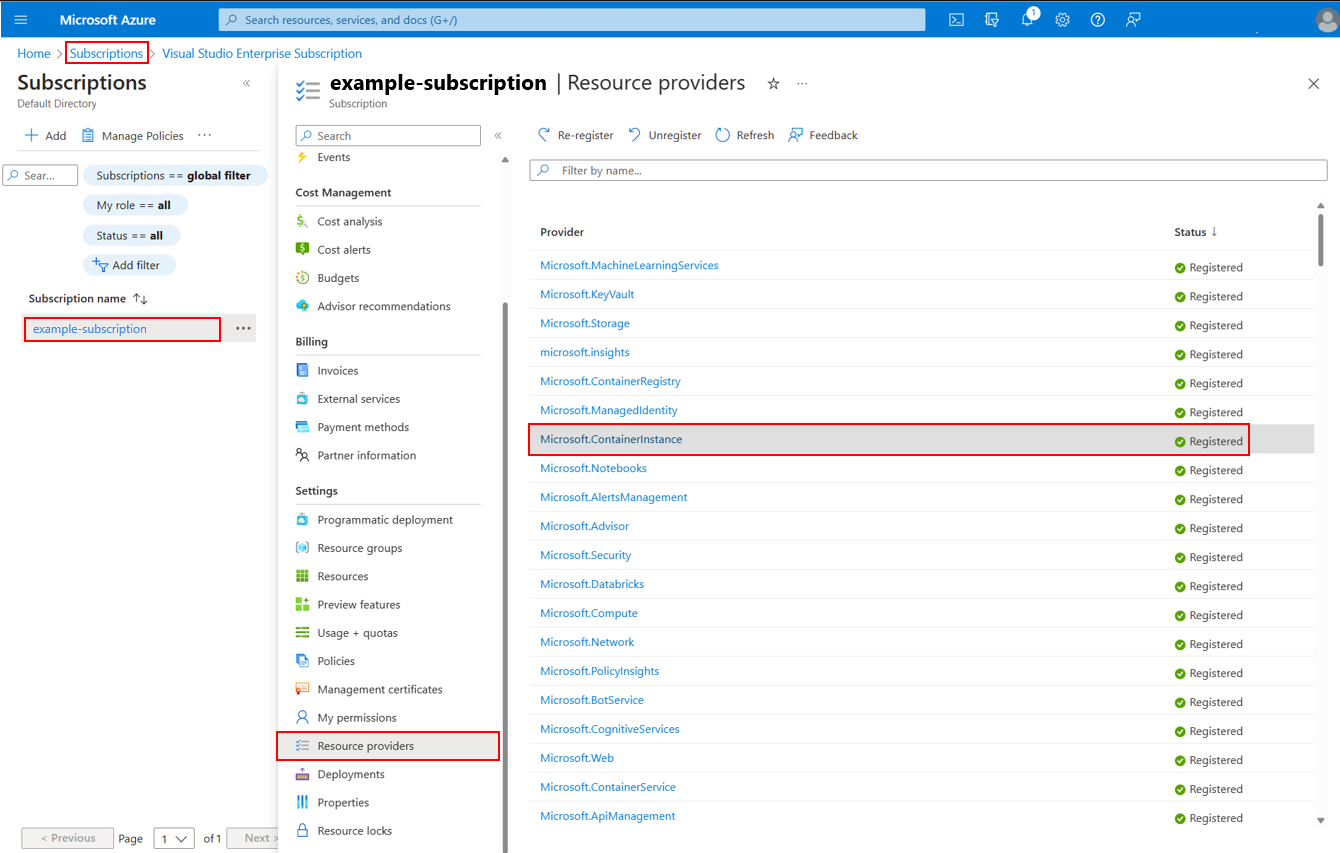

1. В портал Azure перейдите к >в подписке.

2. Microsoft.ContainerInstance и Microsoft.Relay зарегистрируйте поставщиков ресурсов, если они еще не зарегистрированы, выбрав их и нажав на «Зарегистрировать». Повторно зарегистрируйте Microsoft.Chaos поставщика ресурсов.

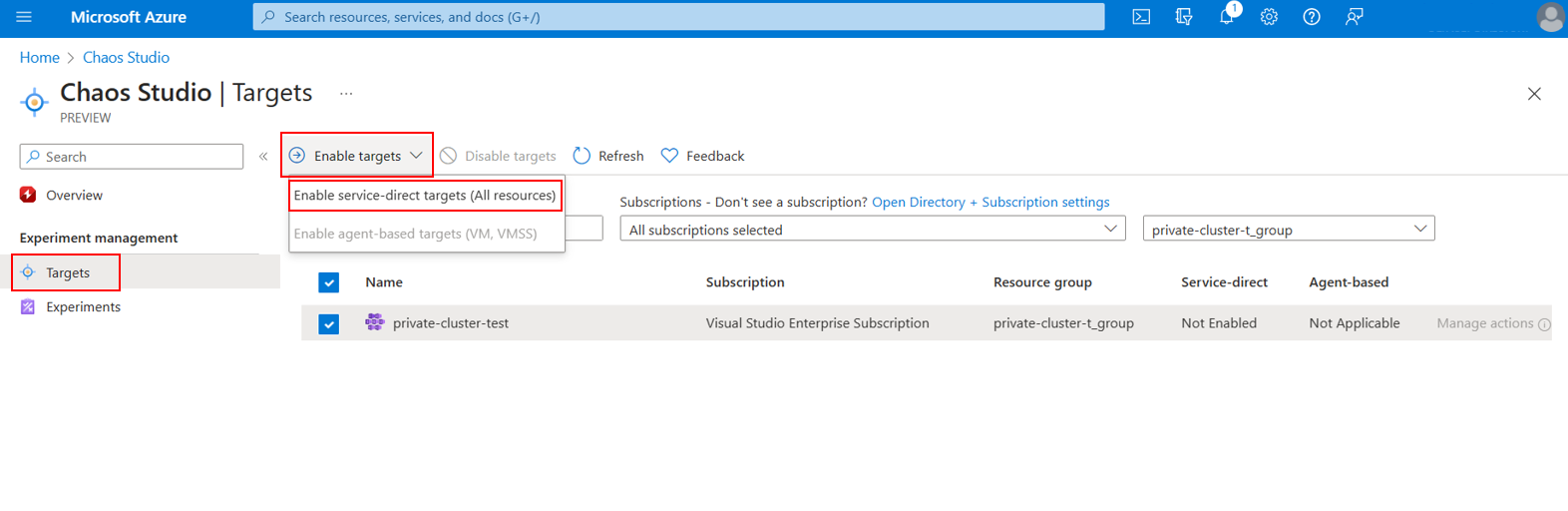

3. Перейдите в Студию Хаоса и выберите "Целевые объекты". Найдите нужный кластер AKS и выберите Включение целевых объектов>Включение целевых объектов для прямого обслуживания.



4. Выберите виртуальную сеть кластера. Если виртуальная сеть уже включает подсети с именем ChaosStudioContainerSubnet и ChaosStudioRelaySubnetвыберите их. Если они еще не существуют, они автоматически создаются для вас.

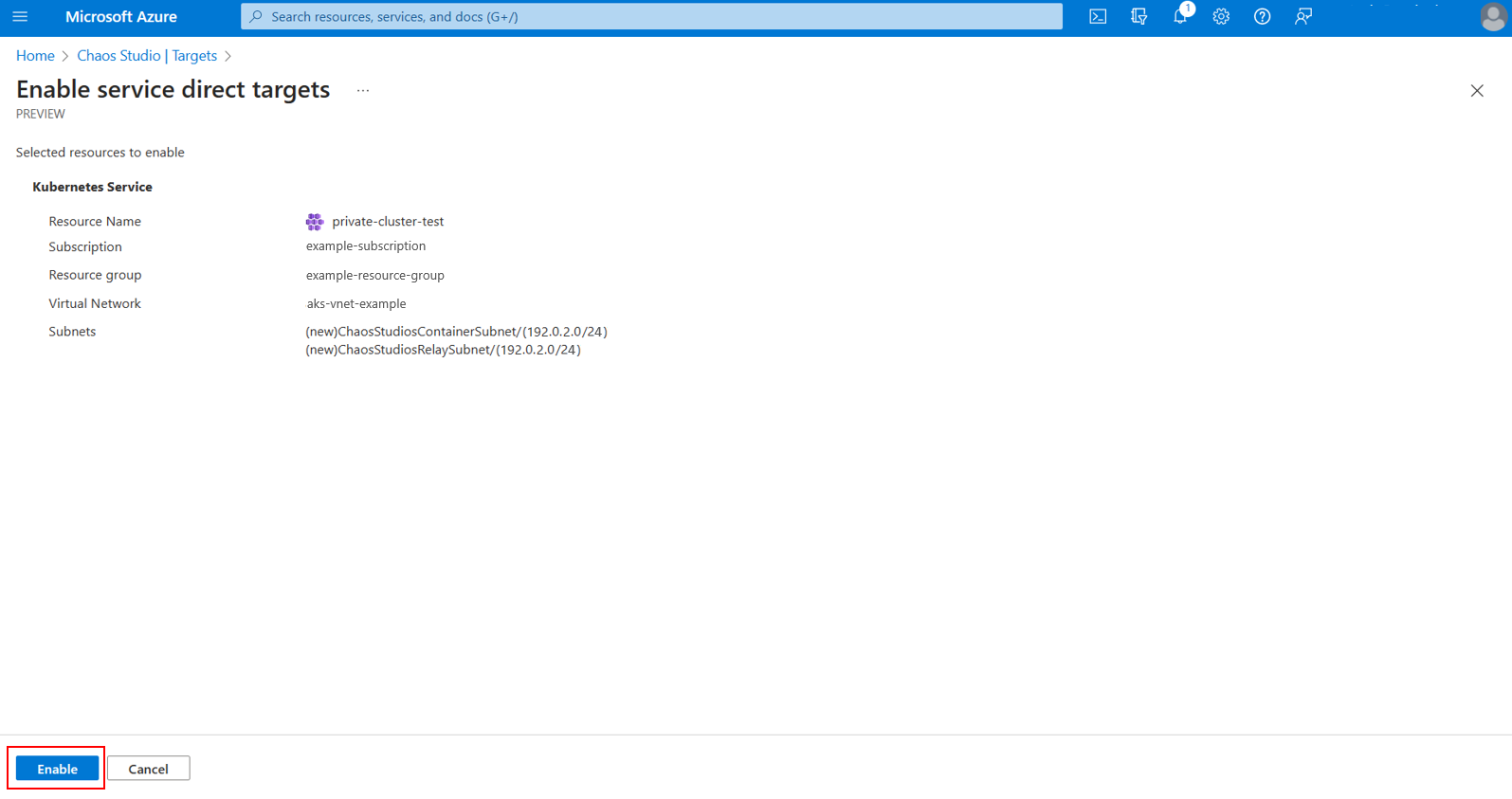

5. Выберите «Рецензирование + Включить»>Включить.



Теперь вы можете использовать частный кластер AKS с Chaos Studio. Чтобы узнать, как установить Chaos Mesh и запустить эксперимент, см. статью "Создание эксперимента хаоса с неисправностью Chaos Mesh с помощью Azure Portal".

Azure CLI

1. Microsoft.ContainerInstance Microsoft.Relay Зарегистрируйте поставщиков ресурсов в подписке, выполнив следующие команды. Если они уже зарегистрированы, можно пропустить этот шаг. Дополнительные сведения см. в инструкциях по регистрации поставщика ресурсов .

   az provider register --namespace 'Microsoft.ContainerInstance' --wait


   az provider register --namespace 'Microsoft.Relay' --wait


   Проверьте регистрацию, выполнив следующие команды:

   az provider show --namespace 'Microsoft.ContainerInstance' | grep registrationState


   az provider show --namespace 'Microsoft.Relay' | grep registrationState


   В выходных данных должно появиться примерно следующее:

   "registrationState": "Registered",


2. Повторно зарегистрируйте Microsoft.Chaos поставщика ресурсов в подписке.

   az provider register --namespace 'Microsoft.Chaos' --wait


   Проверьте регистрацию, выполнив следующую команду:

   az provider show --namespace 'Microsoft.Chaos' | grep registrationState


   В выходных данных должно появиться примерно следующее:

   "registrationState": "Registered",


3. Создайте две подсети в виртуальной сети, в которую требуется внедрить ресурсы Chaos Studio (в этом случае виртуальная сеть частного кластера AKS):

   • Подсеть контейнера (пример имени: ChaosStudioContainerSubnet)
     • Делегировать подсеть Microsoft.ContainerInstance/containerGroups службе.
     • Эта подсеть должна иметь по крайней мере /28 адресное пространство.
   • Подсеть ретранслятора (пример имени: ChaosStudioRelaySubnet)
     • Эта подсеть должна иметь по крайней мере /28 адресное пространство.

   az network vnet subnet create -g MyResourceGroup --vnet-name MyVnetName --name ChaosStudioContainerSubnet --address-prefixes "10.0.0.0/28" --delegations "Microsoft.ContainerInstance/containerGroups"


   az network vnet subnet create -g MyResourceGroup --vnet-name MyVnetName --name ChaosStudioRelaySubnet --address-prefixes "10.0.0.0/28"


4. Если вы включите поддержку целей для кластера AKS, чтобы использовать его в хаотичных экспериментах, задайте свойства properties.subnets.containerSubnetId и properties.subnets.relaySubnetId с помощью новых подсетей, созданных на шаге 3.

   Замените $SUBSCRIPTION_ID идентификатором своей подписки Azure. Замените $RESOURCE_GROUP на имя группы ресурсов и $AKS_CLUSTER на имя ресурса вашего кластера AKS. Кроме того, замените плейсхолдеры $AKS_INFRA_RESOURCE_GROUP и $AKS_VNET на имя группы ресурсов инфраструктуры AKS и имя виртуальной сети. Замените $URL соответствующим URL-адресом, используемым для подключения целевого ресурса. Чтобы найти этот URL-адрес, обратитесь к включению ресурса в качестве целевого объекта Chaos Studio.

   CONTAINER_SUBNET_ID=/subscriptions/$SUBSCRIPTION_ID/resourceGroups/$AKS_INFRA_RESOURCE_GROUP/providers/Microsoft.Network/virtualNetworks/$AKS_VNET/subnets/ChaosStudioContainerSubnet
   RELAY_SUBNET_ID=/subscriptions/$SUBSCRIPTION_ID/resourceGroups/$AKS_INFRA_RESOURCE_GROUP/providers/Microsoft.Network/virtualNetworks/$AKS_VNET/subnets/ChaosStudioRelaySubnet
   BODY="{ \"properties\": { \"subnets\": { \"containerSubnetId\": \"$CONTAINER_SUBNET_ID\", \"relaySubnetId\": \"$RELAY_SUBNET_ID\" } } }"
   az rest --method put --url $URL --body "$BODY"


Теперь вы можете использовать частный кластер AKS с Chaos Studio. Чтобы узнать, как установить Сетку Хаоса и запустить эксперимент, см. статью "Создание эксперимента хаоса, использующего ошибку "Сетка хаоса" с помощью Azure CLI.

Разрешения и безопасность

Необходимые разрешения RBAC

При использовании Chaos Studio с внедрением виртуальной сети управляемое удостоверение для эксперимента должно иметь следующие действия RBAC для развертывания необходимых ресурсов в подписке:

• Microsoft.Relay/namespaces/* — Создание пространств имен Azure Relay и управление ими
• Microsoft.Relay/namespaces/privateEndpointConnectionProxies/* — управление соединениями частной конечной точки для ретранслятора
• Microsoft.ContainerInstance/containerGroups/* — Развертывание экземпляров контейнеров для экспериментов хаоса
• Microsoft.Network/privateEndpoints/* — Создание частных конечных точек для безопасного подключения
• Microsoft.Relay/namespaces/hybridConnections/* — управление гибридными подключениями, используемыми для туннелирования

Требования к порту группы безопасности сети (NSG)

Если вы используете группы безопасности сети для управления трафиком в виртуальной сети, необходимо настроить следующие правила портов:

Требования к подсети ретранслятора

Подсеть Relay использует Hybrid Connection Azure Relay для безопасного туннелирования между Chaos Studio и вашими частными ресурсами. Настройте следующие правила:

• Входящий трафик: разрешить порт 443 (HTTPS) — требуется для получения подключений из Chaos Studio
• Исходящий трафик: разрешить порт 443 (HTTPS) — требуется для установления подключений к службе Ретрансляции Azure.

Требования к подсети контейнера

Контейнерная подсеть размещает контейнеризованные рабочие нагрузки, выполняющие эксперименты по хаосу. Настройте следующие правила:

• Входящий трафик: разрешить порт 443 (HTTPS) — требуется для того, чтобы контейнер принял трафик гибридного подключения.
• Исходящий трафик: разрешить порт 443 (HTTPS) — требуется для взаимодействия с целевыми плоскостями данных ресурсов (например, конечными точками API Kubernetes для сбоев Сетки Хаоса)

Замечание

Все коммуникации используют стандартный порт HTTPS 443, как описано в параметрах порта Ретрансляции Azure.

Ограничения

• Внедрение виртуальной сети в настоящее время возможно только в регионах или подписках, где доступны экземпляры контейнеров Azure и ретранслятор Azure.

• Когда вы создаёте ресурс Target, который вы включаете с внедрением виртуальной сети, вам требуется Microsoft.Network/virtualNetworks/subnets/write доступ к виртуальной сети. Например, если кластер AKS развернут в virtualNetwork_A, необходимо иметь разрешения, чтобы создавать подсети в virtualNetwork_A, чтобы включить виртуальную сеть для кластера AKS.

• Ограничение области подписки для внедрения виртуальной сети
  При использовании Chaos Studio с частными сетями (внедрение виртуальной сети) виртуальная сеть (виртуальная сеть), содержащая целевой ресурс (например, кластер AKS), должна находиться в той же подписке Azure , что и эксперимент Chaos Studio.

  Хотя Chaos Studio обычно поддерживает целевые ресурсы в подписках, эта возможность не применяется при включении частной сети. Это связано с тем, что частная конечная точка и другие вспомогательные ресурсы, необходимые для внедрения виртуальной сети, развертываются Студией Chaos Studio в той же подписке, что и эксперимент. Если целевая виртуальная сеть находится в другой подписке, создание частной конечной точки завершится ошибкой из-за ограничений, связанных с пересечением подписок.

  Обходное решение: Чтобы успешно использовать частные сети, убедитесь, что целевая виртуальная сеть и эксперимент Chaos Studio создаются в той же подписке Azure.

Следующие шаги

Теперь, когда вы понимаете, как можно реализовать внедрение виртуальной сети для Chaos Studio, вы готовы:

• Создание и запуск первого эксперимента
• Создание и запуск первого эксперимента службы Azure Kubernetes
