Руководство по R. Изучение и визуализация данных

Применимо к: SQL Server 2016 (13.x) и более поздним версиям Azure SQL Managed Instance

Во второй части этой серии руководств вы изучите образец данных и создадите несколько графиков. Далее вы узнаете, как сериализовать графические объекты на Python, а затем десериализовать эти объекты и создать графики.

Во второй части этой серии руководств вы изучите образец данных, а затем создаете несколько графиков с помощью универсальных функций barplot и hist в базовом R.

Цель этой статьи — показать, как вызывать функции R из Transact-SQL в хранимых процедурах и сохранять результаты в форматах файлов приложения.

  • Создайте хранимую процедуру, используя barplot для создания диаграммы R в виде данных varbinary. Использование bcp для экспорта двоичного потока в файл изображения.
  • Создайте хранимую процедуру, используя hist для создания диаграммы, сохраняя результаты в виде выходных данных JPG и PDF.

Примечание.

Поскольку визуализация является мощным инструментом для понимания формы и распространения данных, R предоставляет ряд функций и пакетов для создания гистограмм, точечных диаграмм, блочных диаграмм и других типов диаграмм для исследования данных. Как правило, изображения в R создаются с помощью устройства R для вывода графики. Выходные данные можно записать и сохранить с типом данных varbinary для отрисовки в приложении. Изображения можно также сохранять в любом из поддерживаемых форматов файлов (JPG, PDF и т. д.).

Работая с этой статьей, вы узнаете о следующем.

  • Изучение образца данных
  • Создание графиков с помощью языка R в T-SQL
  • Выходные графики в нескольких форматах файлов

В первой части были установлены необходимые компоненты и восстановлена демонстрационная база данных.

В третьей части вы узнаете, как создавать функции из необработанных данных с помощью функции Transact-SQL. Затем вы вызовите эту функцию из хранимой процедуры, чтобы создать таблицу, содержащую значения характеристик.

В четвертой части вы научитесь загружать модули и вызывать необходимые функции для создания и обучения модели с помощью хранимой процедуры SQL Server.

Из пятой части вы узнаете, как ввести в эксплуатацию модели, которые были обучены и сохранены в соответствии с инструкциями в четвертой части.

Изучение данных

Разработка решения для обработки и анализа данных обычно связана с большим числом операций по анализу и визуализации данных. Для начала немного изучите образец данных, если вы это еще не сделали.

В исходном общедоступном наборе данных идентификаторы такси и записи о поездках были предоставлены в отдельных файлах. Однако, чтобы образец данных было удобнее использовать, исходные наборы данных были объединены по столбцам medallion, hack_licenseи pickup_datetime. Кроме того, была произведена выборка записей с целью получить 1 % от их общего числа. Полученный набор данных содержит 1 703 957 строк и 23 столбца.

Идентификаторы такси

  • В столбце medallion представлены уникальные идентификационные номера такси.

  • В столбце hack_license содержатся номера лицензий таксистов (без указания имен).

Записи о поездках и оплате

  • Каждая запись о поездке включает сведения о местах посадки и высадки, а также о расстоянии поездки.

  • Каждая запись об оплате включает такие сведения, как тип оплаты, общий размер платежа и размер чаевых.

  • Последние три столбца можно использовать для различных задач машинного обучения. Столбец tip_amount содержит непрерывный ряд числовых значений и может использоваться в качестве столбца меток для регрессионного анализа. Столбец tipped содержит значения "Да" или "Нет" и используется для двоичной классификации. Столбец tip_class содержит несколько меток классов и поэтому может использоваться в качестве метки для задач многоклассовой классификации.

    В этом пошаговом руководстве демонстрируется только задача двоичной классификации. Вы можете самостоятельно попробовать создать модели для двух других задач машинного обучения: регрессии и многоклассовой классификации.

  • Все значения, используемые для столбцов меток, основаны на столбце tip_amount с применением следующих бизнес-правил:

    Имя производного столбца Правило
    tipped Если tip_amount > 0, чаевые есть = 1, в противном случае чаевые есть = 0
    tip_class Класс 0: tip_amount = $0

    Класс 1: tip_amount > 0 $ и tip_amount <= 5 $

    Класс 2: tip_amount > 5 $ и tip_amount <= 10 $

    Класс 3: tip_amount > 10 $ и tip_amount <= 20 $

    Класс 4: tip_amount > 20 $

Создание графиков с помощью языка R в T-SQL

Внимание

Начиная с SQL Server 2019, механизм изоляции требует предоставления соответствующих разрешений каталогу, в котором хранится файл графика. Дополнительные сведения о настройке этих разрешений см. в разделе "Разрешения файлов" в SQL Server 2019 в Windows: изменения изоляции для служб Машинное обучение.

Чтобы создать график, используйте функцию R barplot. На этом шаге выполняется построение гистограммы на основе данных, полученных из запроса Transact-SQL. Эту функцию можно включить в хранимую процедуру RPlotHistogram.

  1. В СРЕДЕ SQL Server Management Studio в обозреватель объектов щелкните правой кнопкой мыши базу данных NYCTaxi_Sample и выберите новый запрос. Также можно выбрать Создать записную книжку в меню Файл Azure Data Studio и подключиться к базе данных.

  2. Вставьте следующий скрипт для создания хранимой процедуры, которая строит гистограмму. Этому примеру задано имя RPlotHistogram.

    CREATE PROCEDURE [dbo].[RPlotHistogram]
AS
BEGIN
  SET NOCOUNT ON;
  DECLARE @query nvarchar(max) =
  N'SELECT tipped FROM [dbo].[nyctaxi_sample]'
  EXECUTE sp_execute_external_script @language = N'R',
                                     @script = N'
   image_file = tempfile();
   jpeg(filename = image_file);
   #Plot histogram
   barplot(table(InputDataSet$tipped), main = "Tip Histogram", col="lightgreen", xlab="Tipped or not", ylab = "Counts", space=0)
   dev.off();
   OutputDataSet <- data.frame(data=readBin(file(image_file, "rb"), what=raw(), n=1e6));
   ',
   @input_data_1 = @query
   WITH RESULT SETS ((plot varbinary(max)));
END
GO

В этом скрипте необходимо обратить внимание на следующие ключевые моменты.

  • Переменная @query определяет текст запроса ('SELECT tipped FROM nyctaxi_sample'), который передается в скрипт R в качестве аргумента входной переменной @input_data_1. Для скриптов R, которые выполняются в виде внешних процессов, требуется сопоставление "один-к-одному" между входными данными скрипта и входными данными системной хранимой процедуры sp_execute_external_script, запускающей сеанс R на SQL Server.

  • В скрипте R переменная (image_file) определяется для хранения изображения.

  • Функция barplot вызывается для создания графика.

  • Для устройства R задается значение off, так как эта команда выполняется в виде внешнего скрипта в SQL Server. Обычно при использовании высокоуровневой команды построения диаграммы в среде R открывается графическое окно, называемое устройством. Если вы записываете данные в файл или обрабатываете результат каким-либо иным способом, устройство можно отключить.

  • Графический объект R сериализуется в кадр данных R для вывода.

Выполнение хранимой процедуры и экспорт двоичных данных в файл изображения с помощью служебной программы bcp

Эта хранимая процедура возвращает изображение в виде потока данных varbinary, которые, очевидно, нельзя просмотреть напрямую. Однако вы можете использовать служебную программу bcp для получения данных varbinary и сохранения их в виде файла изображения на клиентском компьютере.

  1. В Management Studio выполните следующую инструкцию:

    EXEC [dbo].[RPlotHistogram]

    Результаты

    plot0xFFD8FFE000104A4649...

  2. Откройте окно командной строки PowerShell и выполните следующую команду, указав в качестве аргументов соответствующие имя экземпляра, имя базы данных, имя пользователя и учетные данные. Пользователи, которые используют удостоверения Windows, могут заменить -U и -P на -T.

    bcp "exec RPlotHistogram" queryout "plot.jpg" -S <SQL Server instance name> -d  NYCTaxi_Sample  -U <user name> -P <password> -T

    Примечание.

    В параметрах команды bcp учитывается регистр.

  3. Если подключение успешно установлено, появится запрос на ввод дополнительных сведений о формате графического файла.

    Нажимайте клавишу ВВОД, чтобы принять значения по умолчанию, за исключением указанных ниже изменений.

    • Для длины префикса графика поля введите значение 0.

    • Введите Y , если необходимо сохранить выходные параметры для повторного использования в будущем.

    Enter the file storage type of field plot [varbinary(max)]:
Enter prefix-length of field plot [8]: 0
Enter length of field plot [0]:
Enter field terminator [none]:

Do you want to save this format information in a file? [Y/n]
Host filename [bcp.fmt]:

    Результаты

    Starting copy...
1 rows copied.
Network packet size (bytes): 4096
Clock Time (ms.) Total     : 3922   Average : (0.25 rows per sec.)

    Совет

    Если сохранить сведения о формате в файл (bcp.fmt), программа bcp создаст определение формата, которое можно применять к схожим командам в дальнейшем, не получая запросы на задание параметров формата графического файла. Чтобы использовать файл формата, добавьте -f bcp.fmt в конец любой командной строки после аргумента пароля.

  4. Выходной файл будет создан в том же каталоге, в котором выполнялась команда PowerShell. Чтобы просмотреть диаграмму, просто откройте файл plot.jpg.

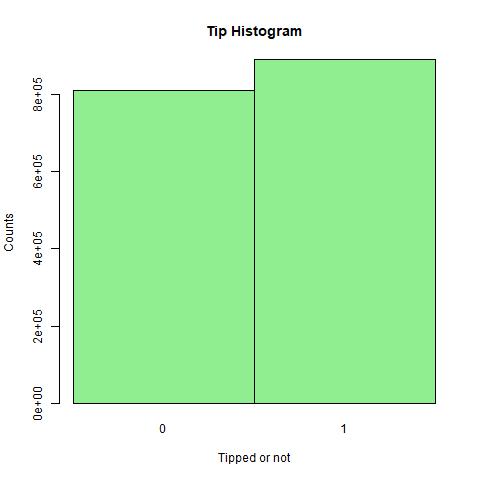

    поездки в такси с чаевыми и без них

Создание хранимой процедуры с помощью hist

Как правило, специалисты по анализу создают несколько визуализаций, чтобы рассмотреть данные с разных сторон. В этом примере вы создадите хранимую процедуру с именем RPlotHist для построения гистограмм, точечных и других диаграмм R в форматах JPG и PDF.

Эта хранимая процедура использует hist функцию для создания гистограммы, экспорта двоичных данных в популярные форматы, такие как .JPG, .PDF и .PNG.

  1. В СРЕДЕ SQL Server Management Studio в обозреватель объектов щелкните правой кнопкой мыши базу данных NYCTaxi_Sample и выберите новый запрос.

  2. Вставьте следующий скрипт для создания хранимой процедуры, которая строит гистограмму. Этому примеру задано имя RPlotHist.

    CREATE PROCEDURE [dbo].[RPlotHist]
AS
BEGIN
  SET NOCOUNT ON;
  DECLARE @query nvarchar(max) =
  N'SELECT cast(tipped as int) as tipped, tip_amount, fare_amount FROM [dbo].[nyctaxi_sample]'
  EXECUTE sp_execute_external_script @language = N'R',
  @script = N'
   # Set output directory for files and check for existing files with same names
    mainDir <- ''C:\\temp\\plots''
    dir.create(mainDir, recursive = TRUE, showWarnings = FALSE)
    setwd(mainDir);
    print("Creating output plot files:", quote=FALSE)

    # Open a jpeg file and output histogram of tipped variable in that file.
    dest_filename = tempfile(pattern = ''rHistogram_Tipped_'', tmpdir = mainDir)
    dest_filename = paste(dest_filename, ''.jpg'',sep="")
    print(dest_filename, quote=FALSE);
    jpeg(filename=dest_filename);
    hist(InputDataSet$tipped, col = ''lightgreen'', xlab=''Tipped'',
        ylab = ''Counts'', main = ''Histogram, Tipped'');
     dev.off();

    # Open a pdf file and output histograms of tip amount and fare amount.
    # Outputs two plots in one row
    dest_filename = tempfile(pattern = ''rHistograms_Tip_and_Fare_Amount_'', tmpdir = mainDir)
    dest_filename = paste(dest_filename, ''.pdf'',sep="")
    print(dest_filename, quote=FALSE);
    pdf(file=dest_filename, height=4, width=7);
    par(mfrow=c(1,2));
    hist(InputDataSet$tip_amount, col = ''lightgreen'',
        xlab=''Tip amount ($)'',
        ylab = ''Counts'',
        main = ''Histogram, Tip amount'', xlim = c(0,40), 100);
    hist(InputDataSet$fare_amount, col = ''lightgreen'',
        xlab=''Fare amount ($)'',
        ylab = ''Counts'',
        main = ''Histogram,
        Fare amount'',
        xlim = c(0,100), 100);
    dev.off();

    # Open a pdf file and output an xyplot of tip amount vs. fare amount using lattice;
    # Only 10,000 sampled observations are plotted here, otherwise file is large.
    dest_filename = tempfile(pattern = ''rXYPlots_Tip_vs_Fare_Amount_'', tmpdir = mainDir)
    dest_filename = paste(dest_filename, ''.pdf'',sep="")
    print(dest_filename, quote=FALSE);
    pdf(file=dest_filename, height=4, width=4);
    plot(tip_amount ~ fare_amount,
        data = InputDataSet[sample(nrow(InputDataSet), 10000), ],
        ylim = c(0,50),
        xlim = c(0,150),
        cex=.5,
        pch=19,
        col=''darkgreen'',
        main = ''Tip amount by Fare amount'',
        xlab=''Fare Amount ($)'',
        ylab = ''Tip Amount ($)'');
    dev.off();',
  @input_data_1 = @query
END

В этом скрипте необходимо обратить внимание на следующие ключевые моменты.

  • Выходные данные запроса SELECT в хранимой процедуре сохраняются в кадре данных R по умолчанию ( InputDataSet). После этого можно вызывать различные функции построения диаграмм R для создания графических файлов. В большей части встроенного скрипта R представлены параметры для этих графических функций, такие как plot и hist.

  • Для устройства R задается значение off, так как эта команда выполняется в виде внешнего скрипта в SQL Server. Обычно при использовании высокоуровневой команды построения диаграммы в среде R открывается графическое окно, называемое устройством. Если вы записываете данные в файл или обрабатываете результат каким-либо иным способом, устройство можно отключить.

  • Все файлы сохраняются в локальной папке C:\temp\Plots. Папка назначения определяется аргументами, предоставляемыми скрипту R в рамках хранимой процедуры. Чтобы вывести файлы в другую папку, измените значение переменной mainDir в скрипте R, встроенном в хранимую процедуру. Скрипт также можно изменить так, чтобы данные выводились в других форматах, в большее количество файлов и т. д.

Выполнение хранимой процедуры

Выполните следующую инструкцию, чтобы экспортировать двоичные данные диаграммы в форматы файлов JPEG и PDF.

EXEC RPlotHist

Результаты

STDOUT message(s) from external script:
[1] Creating output plot files:[1] C:\temp\plots\rHistogram_Tipped_18887f6265d4.jpg[1]

C:\temp\plots\rHistograms_Tip_and_Fare_Amount_1888441e542c.pdf[1]

C:\temp\plots\rXYPlots_Tip_vs_Fare_Amount_18887c9d517b.pdf

Числа в именах файлов создаются случайным образом, чтобы исключить ошибку при попытке записи в существующий файл.

Просмотр выходных данных

Чтобы просмотреть диаграмму, откройте папку назначения и просмотрите файлы, созданные кодом R в хранимой процедуре.

  1. Перейдите в папку, указанную в сообщении STDOUT (в примере это C:\temp\plots).

  2. Откройте rHistogram_Tipped.jpg, чтобы отобразить количество поездок с чаевыми и без них (эта гистограмма похожа на ту, которая была создана на предыдущем шаге).

  3. Откройте rHistograms_Tip_and_Fare_Amount.pdf, чтобы просмотреть распределение размеров чаевых в сравнении с суммами по тарифу.

    гистограмма, показывающая распределение значений в столбцах tip_amount и fare_amount

  4. Откройте rXYPlots_Tip_vs_Fare_Amount.pdf, чтобы просмотреть точечную диаграмму с суммой по тарифу по оси X и размером чаевых по оси Y.

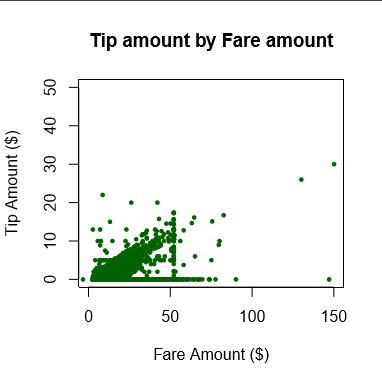

    диаграмма с размерами чаевых, наложенная на диаграмму с суммами по тарифу

Следующие шаги

Работая с этой статьей, вы выполните следующие задачи:

  • Изучен образец данных
  • Создание графиков с помощью языка R в T-SQL
  • Выходные графики в нескольких форматах файлов
