Поля группы

Примечание.

Это руководство по проектированию было создано для Windows 7 и не было обновлено для более новых версий Windows. Большая часть рекомендаций по-прежнему применяется в принципе, но презентация и примеры не отражают наше текущее руководство по проектированию.

Поле группы — это прямоугольный прямоугольник, который окружает набор связанных элементов управления. Поле группы — это способ визуального отображения связей; помимо возможного предоставления ключа доступа для группы элементов управления, он не предоставляет функциональных возможностей.

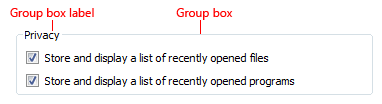

Типичное поле группы.

Примечание.

Рекомендации, связанные с макетом , представлены в отдельной статье.



Выбор правильного элемента управления

Хотя поля групп являются сильным визуальным средством для указания связей, чрезмерное использование их добавляет визуальный загромождений и значительно сокращает пространство, доступное на поверхности. Они визуально тяжелы и должны использоваться смешно , только если нет лучшего решения.

Тенденция дизайна в Windows — это более простой, чистый внешний вид, устраняя ненужные линии.

Чтобы решить, требуется ли поле группы, рассмотрите следующие вопросы:

• Существует ли несколько элементов управления в группе? В противном случае используйте вместо этого метку обычного текста. Редким исключением является использование поля группы с одним элементом управления для обеспечения согласованности с другими полями групп на одной поверхности.

Неправильно:

В этом примере поле группы имеет только один элемент управления.

• Связаны ли элементы управления? Показывает ли связь ясность? Если нет, введите элементы управления отдельно за пределами поля группы.
• Все элементы управления внутри группы? Если это так, укажите связь на более крупной поверхности, например родительское диалоговое окно или страницу.

Неправильно:

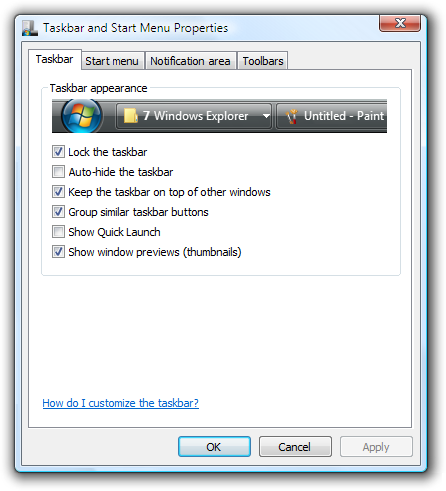

В этом примере все элементы управления (помимо кнопок фиксации) в диалоговом окне находятся в поле группы.

• Можно ли эффективно обмениваться связями с помощью макета в одиночку? Если да, используйте вместо этого макет . Вы можете разместить связанные элементы управления рядом друг с другом и поместить дополнительные интервалы между несвязанными элементами управления. Вы также можете использовать заголовки и отступы для отображения иерархических связей.

В этом примере только макет используется для отображения связей элементов управления.

• Можно ли эффективно взаимодействовать с связями с помощью разделителя? Если да, используйте вместо этого разделитель. Разделитель — это горизонтальная линия, которая объединяет элементы управления под ним. Разделители обеспечивают более простой, чистый вид. Однако, в отличие от групповых прямоугольник, они работают лучше, когда они охватывают полную ширину поверхности.
  • Разработчики: вы можете реализовать разделитель с прямоугольником с высотой одного.

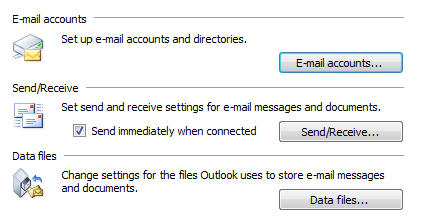

В этом примере помеченные разделители используются для отображения связей элементов управления.

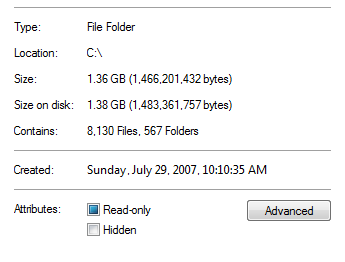

В этом примере для отображения связей управления используются неназначенные разделители.

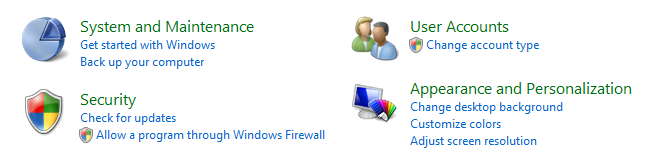

• Можно ли эффективно обмениваться связями без текста? Если это так, рассмотрите возможность использования графических элементов, таких как фон или агрегаторы .

Рекомендации

• Не вложены поля групп. Используйте макет для отображения связей в поле группы.

Неправильно:

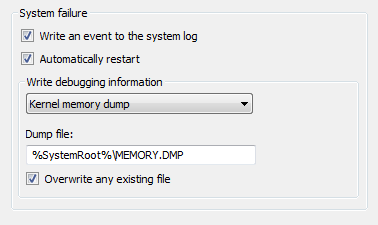

В этом примере вложенные поля группы приводят к ненужным визуальным загромождительным элементам.

Правильно:

В этом примере одна и та же связь элемента управления показана с помощью макета.

• Не помещайте элементы управления в метки поля группы.
  • Исключение. Флажок можно использовать в качестве метки поля группы, если все элементы управления внутри поля включены и отключены с помощью флажка.

Неправильно:

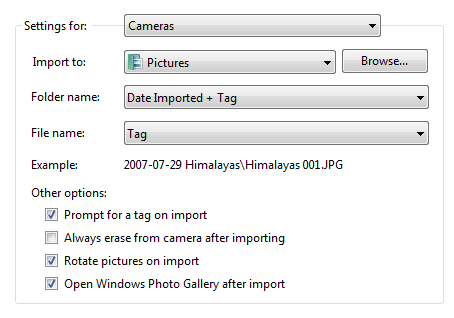

В этом примере раскрывающийся список неправильно помещается в поле группы. В этом примере следует использовать вкладки .

• Не отключать поля групп. Чтобы указать, что группа элементов управления в настоящее время не применяется, отключите все элементы управления в поле группы, но не само поле группы. Этот подход является более доступным и поддерживается согласованно всеми платформами пользовательского интерфейса.

Наклейки

• Пометка всех полей группы.
• Не назначайте ключ доступа метки. Это не требуется и затрудняет назначение других ключей доступа. Вместо этого назначьте ключи доступа элементам управления в поле группы.
  • Исключение. Если область имеет множество элементов управления, возможно, недостаточно доступных ключей доступа. Если это так, уменьшите количество ключей доступа, назначив их полям групп вместо элементов управления в полях группы.
• Используйте прописную букву в стиле предложений.
• Напишите метку с помощью существительной или существительной фразы, а не в качестве предложения и не используйте конец препинания, включая двоеточия.
• Используйте параллельную фразу для меток поля группы в одной поверхности.
• Держите метки поля группы краткими. Не используйте инструкционный текст в качестве метки. Однако в поле группы можно использовать обучающий текст.
• Не повторяйте метку поля группы в метках элемента управления в поле. Например, если поле группы помечено выравниванием, пометка кнопок параметров слева, справа и т. д., а не выравнивание влево или вправо.
• Не ссылайтесь на поля групп в тексте пользовательского интерфейса.

Документация

При обращении к полям групп:

• Обратитесь к полям групп только в программисте и другой технической документации. Для поля группы используйте два строчных слова.
• В любом месте не требуется включать имя поля группы в процедуру, если диалоговое окно не содержит несколько вариантов с одинаковым именем. В таких случаях используйте под именем поля группы.
• По возможности отформатируйте метку с помощью полужирного текста. В противном случае поместите метку в кавычки, только если это необходимо, чтобы предотвратить путаницу.

Пример. В разделе "Эффекты" выберите "Скрытый".
