Azure Stack HCI 및 Windows Server에서 볼륨 관리

아티클
07/16/2024

적용 대상: Azure Stack HCI, 버전 22H2 및 21H2; Windows Server 2022, Windows Server 2019, Windows Server 2016

이 문서에서는 Windows Admin Center 또는 PowerShell을 사용하여 Azure Stack HCI 및 Windows Server에서 볼륨을 확장, 이동 또는 삭제하는 방법을 설명합니다.

필수 조건

볼륨 관리를 시작하기 전에 다음을 확인합니다.

클러스터에 액세스할 수 있는 관리자 권한이 있습니다.
클러스터와 동일한 도메인에 있는 관리 컴퓨터에 액세스할 수 있습니다.

볼륨을 이동하기 위한 몇 가지 다른 필수 구성 요소는 다음과 같습니다.

볼륨을 이동하기 전에 볼륨이 정상 상태인지 확인합니다. 볼륨의 상태에 대해 알아보려면 Windows Admin Center의 볼륨 모니터링 및 PowerShell의 가상 디스크 상태를 참조하세요.
PowerShell을 사용하여 볼륨을 이동하는 경우 Hyper-V 및 장애 조치(failover) 클러스터링을 위한 RSAT(원격 서버 관리 도구) cmdlet 및 PowerShell 모듈이 있는지 확인합니다. 관리 컴퓨터의 PowerShell 세션에서 이러한 항목을 아직 사용할 수 없는 경우 다음 명령을 Add-WindowsFeature RSAT-Clustering-PowerShell사용하여 추가합니다.

볼륨 확장

이 섹션에서는 Windows Admin Center 또는 PowerShell을 사용하여 볼륨을 확장하는 방법을 설명합니다.

Warning

지원되지 않음: 저장소 공간 Direct에서 사용하는 기본 스토리지 크기 조정 Azure를 비롯한 가상화된 스토리지 환경에서 저장소 공간 Direct를 실행하는 경우 가상 머신에서 사용하는 스토리지 디바이스의 특성 크기 조정 또는 변경은 지원되지 않으며 데이터에 액세스할 수 없게 됩니다. 대신 서버 또는 드라이브 추가 섹션의 지침에 따라 볼륨을 확장하기 전에 용량을 더 추가합니다.

Windows Admin Center
PowerShell

Windows Admin Center에서 볼륨을 확장하려면 다음 단계를 수행합니다.

Windows Admin Center에서 클러스터에 연결한 다음 도구 창에서 볼륨을 선택합니다.
볼륨 페이지에서 인벤토리 탭을 선택한 다음 확장할 볼륨을 선택합니다. 볼륨 세부 정보 페이지에서 볼륨의 스토리지 용량이 표시됩니다.

대시보드에서 직접 볼륨 세부 정보 페이지를 열 수도 있습니다. 대시보드의 경고 섹션에서 볼륨이 스토리지 용량이 부족한지 알리는 경고를 선택한 다음 볼륨으로 이동을 선택합니다.
볼륨 세부 정보 페이지의 맨 위에서 설정을 선택합니다.
오른쪽 창에 더 큰 크기를 새로 입력한 다음 저장을 선택합니다.

볼륨 세부 정보 페이지에서 볼륨에 대한 더 큰 스토리지 용량이 표시되고 대시보드의 경고가 지워집니다.

스토리지 풀의 용량

볼륨을 확장하기 전에 스토리지 풀에 더 큰 새 공간을 수용할 수 있는 충분한 용량이 있는지 확인합니다. 예를 들어 3방향 미러 볼륨을 1TB에서 2TB로 확장하면 해당 공간은 3TB에서 6TB로 증가합니다. 확장이 성공하려면 스토리지 풀에서 최소 (6-3) = 3TB의 사용 가능한 용량이 필요합니다.

저장소 공간 볼륨에 대한 친숙함

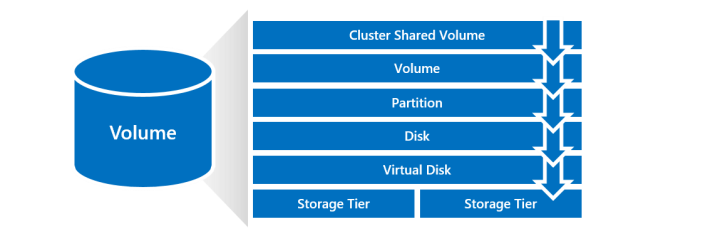

저장소 공간 Direct에서 모든 볼륨은 볼륨인 CSV(클러스터 공유 볼륨), 파티션, 가상 디스크인 디스크 및 하나 이상의 스토리지 계층(해당하는 경우)의 여러 누적 개체로 구성됩니다. 볼륨의 크기를 조정하려면 이러한 개체 중 몇 가지의 크기를 조정해야 합니다.

이를 숙지하려면 PowerShell에서 Get- 해당 명사로 cmdlet을 실행해 보세요.

예시:

Get-VirtualDisk

스택의 개체 간 연결을 따르려면 한 Get- cmdlet을 다음 cmdlet으로 파이프합니다.

예를 들어 가상 디스크에서 연결된 볼륨까지 가져오는 방법은 다음과 같습니다.

Get-VirtualDisk <FriendlyName> | Get-Disk | Get-Partition | Get-Volume

1단계 - 가상 디스크 확장

가상 디스크는 생성된 방법에 따라 스토리지 계층을 사용할 수 있습니다.

확인하려면 다음 cmdlet을 실행합니다.

Get-VirtualDisk <FriendlyName> | Get-StorageTier

cmdlet이 아무 것도 반환하지 않으면 가상 디스크는 스토리지 계층을 사용하지 않습니다.

스토리지 계층 없음

가상 디스크에 스토리지 계층이 없는 경우 cmdlet을 사용하여 직접 확장할 Resize-VirtualDisk 수 있습니다.

매개 변수에 새 크기를 -Size 제공합니다.

Get-VirtualDisk <FriendlyName> | Resize-VirtualDisk -Size <Size>

VirtualDisk를 확장하면 연결된 디스크가 자동으로 수행되고 크기도 조정됩니다.

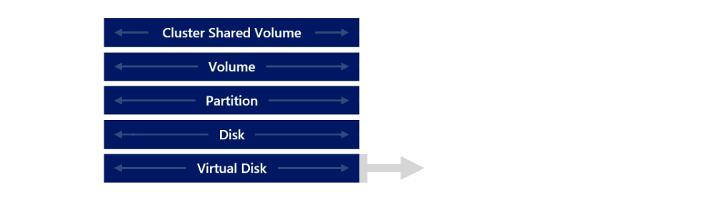

애니메이션 다이어그램은 볼륨의 가상 디스크가 커지는 반면, 볼륨 바로 위의 디스크 계층은 결과적으로 자동으로 커지는 것을 보여 줍니다.

스토리지 계층 사용

가상 디스크에서 스토리지 계층을 사용하는 경우 cmdlet을 사용하여 각 계층을 개별적으로 확장할 Resize-StorageTier 수 있습니다.

가상 디스크에서 연결을 따라 스토리지 계층의 이름을 가져옵니다.

Get-VirtualDisk <FriendlyName> | Get-StorageTier | Select FriendlyName

그런 다음 각 계층에 대해 매개 변수에 -Size 새 크기를 제공합니다.

Get-StorageTier <FriendlyName> | Resize-StorageTier -Size <Size>

팁

계층이 서로 다른 물리적 미디어 유형(예: MediaType = SSD 및 MediaType = HDD)인 경우 각 계층의 새롭고 더 큰 공간을 수용할 수 있도록 스토리지 풀에서 각 미디어 형식의 충분한 용량을 확보해야 합니다.

StorageTier를 확장하면 연결된 VirtualDisk 및 디스크가 자동으로 수행되고 크기도 조정됩니다.

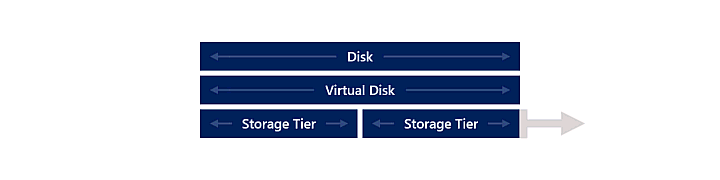

애니메이션 다이어그램은 먼저 다른 스토리지 계층이 커지는 반면 위의 가상 디스크 계층과 디스크 계층도 커지는 것을 보여 줍니다.

2단계 - 파티션 확장

다음으로 cmdlet을 사용하여 파티션을 Resize-Partition 확장합니다. 가상 디스크에는 두 개의 파티션이 Reserved 있어야 합니다. 첫 번째는 수정하면 안 되며, 크기를 조정 해야 하는 파티션에는 PartitionNumber = 2 및 Type = Basic이 있습니다.

매개 변수에 새 크기를 -Size 제공합니다. 다음과 같이 지원되는 최대 크기를 사용하는 것이 좋습니다.

# Choose virtual disk
$VirtualDisk = Get-VirtualDisk <FriendlyName>

# Get its partition
$Partition = $VirtualDisk | Get-Disk | Get-Partition | Where PartitionNumber -Eq 2

# Resize to its maximum supported size
$Partition | Resize-Partition -Size ($Partition | Get-PartitionSupportedSize).SizeMax

파티션을 확장하면 연결된 Volume 및 ClusterSharedVolume이 자동으로 수행되고 크기도 조정됩니다.

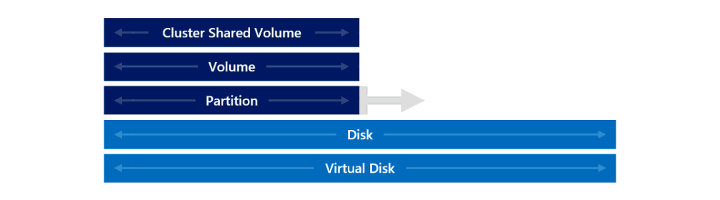

애니메이션 다이어그램은 볼륨의 맨 아래에 있는 가상 디스크 계층을 보여 줍니다. 위의 각 계층이 커지면서 더 크게 증가합니다.

정말 간단하죠.

팁

cmdlet을 실행 Get-Volume 하여 볼륨의 새 크기를 확인할 수 있습니다.

볼륨 이동

이 섹션에서는 Windows Admin Center 또는 PowerShell을 사용하여 CSV(클러스터 공유 볼륨)를 한 클러스터 노드에서 다른 클러스터 노드로 이동하는 방법을 설명합니다.

다음을 비롯한 여러 시나리오에서 볼륨을 이동해야 할 수 있습니다.

클러스터의 여러 노드 간에 스토리지 용량을 분산합니다.
비정상 클러스터 노드의 문제를 해결합니다.
특정 클러스터 노드에 특정 볼륨을 갖는 것과 같은 시스템 구성 규칙을 준수합니다.

참고 항목

확장 클러스터의 경우 볼륨을 동일한 사이트의 다른 서버로만 이동할 수 있습니다.

Windows Admin Center
PowerShell

Windows Admin Center를 사용하여 볼륨을 이동하려면 다음 단계를 수행합니다.

Windows Admin Center에서 클러스터에 연결한 다음 왼쪽의 도구 창에서 볼륨을 선택합니다.
볼륨 페이지에서 인벤토리 탭을 선택한 다음 이동할 볼륨을 선택합니다.
볼륨 페이지의 맨 위에서 이동을 선택합니다.
오른쪽 창에서 볼륨을 이동할 대상 서버를 선택한 다음 이동을 선택합니다.

호스트 서버에서 RDP(원격 데스크톱 프로토콜)를 사용하여 PowerShell을 로컬로 실행하거나 관리 컴퓨터에서 원격으로 PowerShell을 실행할 수 있습니다.

PowerShell을 사용하여 볼륨을 이동하려면 다음 단계를 수행합니다.

관리 컴퓨터에서 관리자 권한으로 PowerShell을 시작합니다.
클러스터에 원격으로 연결하려면 다음 명령을 실행합니다.
```
Enter-PSSession -ComputerName <ClusterName>
```
여기서
- ClusterName 는 클러스터의 이름입니다.

클러스터의 모든 CSV를 나열하려면 다음 cmdlet을 실행합니다.

Get-ClusterSharedVolume

다음은 클러스터의 모든 CSV를 나열하는 예제 출력입니다 hcicluster.contoso.corp.com .

[hcicluster.contoso.corp.com]: PS C:\WINDOWS\system32> Get-ClusterSharedVolume

Name                           State  Node
----                           -----  ----
Cluster Virtual Disk (test)    Online azuredoc-srv2
Cluster Virtual Disk (VMs1)    Online azuredoc-srv1
Cluster Virtual Disk (VMs2)    Online azuredoc-srv1
Cluster Virtual Disk (Volume1) Online azuredoc-srv2

클러스터의 한 노드에서 다른 노드로 CSV를 이동하려면 다음 cmdlet을 실행합니다.
```
Move-ClusterSharedVolume -Name "<CSV-Name>" -Node <NodeName>
```
여기서
- CSV-Name 은 이동하려는 CSV의 이름입니다. FriendlyName뿐만 아니라 CSV 이름의 전체 문자열을 입력해야 합니다. 예들 들어 Cluster Virtual Disk (Volume1)입니다.
- NodeName 는 CSV를 이동할 클러스터 노드의 이름입니다.
노드로 이동하는 Cluster Virtual Disk (Volume1) 예제 출력은 azuredoc-srv1 다음과 같습니다.
```
   [hcicluster.contoso.corp.com]: PS C:\WINDOWS\system32> Move-ClusterSharedVolume -Name "Cluster Virtual Disk (Volume1)" -Node azuredoc-srv1

   Name                           State  Node
   ----                           -----  ----
   Cluster Virtual Disk (Volume1) Online azuredoc-srv1
```

볼륨 삭제

이 섹션에서는 Windows Admin Center 또는 PowerShell을 사용하여 볼륨을 삭제하는 방법을 설명합니다.

볼륨을 삭제하기 전에 다음 요구 사항을 고려합니다.

삭제하려는 볼륨이 Arc Kubernetes 클러스터 또는 VM에서 데이터 손실 또는 시스템 문제를 방지하기 위해 적극적으로 사용되지 않는지 확인합니다.
연결된 워크로드를 제거한 다음 스토리지 경로를 삭제합니다. 자세한 내용은 스토리지 경로 삭제를 참조 하세요.

Windows Admin Center
PowerShell

Windows Admin Center에서 클러스터에 연결한 다음 왼쪽의 도구 창에서 볼륨을 선택합니다.
볼륨 페이지에서 인벤토리 탭을 선택한 다음 삭제할 볼륨을 선택합니다.
볼륨 세부 정보 페이지의 맨 위에서 삭제를 선택합니다.
확인 대화 상자에서 볼륨을 삭제할지 확인하고 삭제를 선택합니다.

Remove-VirtualDisk cmdlet을 사용하여 VirtualDisk 개체를 삭제하고 사용한 공간을 VirtualDisk 개체를 노출하는 스토리지 풀에 반환합니다.

먼저 관리 PC에서 PowerShell을 시작하고 클러스터 또는 서버 노드의 이름인 CimSession 매개 변수를 사용하여 Get-VirtualDisk cmdlet을 실행합니다(예: clustername.contoso.com).

Get-VirtualDisk -CimSession clustername.contoso.com

클러스터의 볼륨 이름에 해당하는 -FriendlyName 매개 변수의 가능한 값 목록을 반환합니다.

예시

Volume1이라는 미러된 볼륨을 삭제하려면 PowerShell에서 다음 명령을 실행합니다.

Remove-VirtualDisk -FriendlyName "Volume1"

작업을 수행하고 볼륨에 포함된 모든 데이터를 지울 것인지 확인하라는 메시지가 표시됩니다. Y 또는 N을 선택합니다.
