작업을 트리거하기 위해 Event Grid를 사용하여 IoT Hub 이벤트에 대응
Azure Maps 이벤트 알림을 다른 서비스에 보내고 다운스트림 프로세스를 트리거할 수 있도록 Azure IoT Hub가 Azure Event Grid와 통합됩니다. 안정적이고 확장 가능하고 안전한 방식으로 중요 이벤트에 대응할 수 있도록 비즈니스 애플리케이션에서 IoT Hub 이벤트를 수신하도록 구성합니다. 예를 들어 데이터베이스를 업데이트하고, 작업 티켓을 만들고, 새 IoT 디바이스가 IoT 허브에 등록될 때마다 이메일 알림을 전달하는 애플리케이션을 빌드합니다.

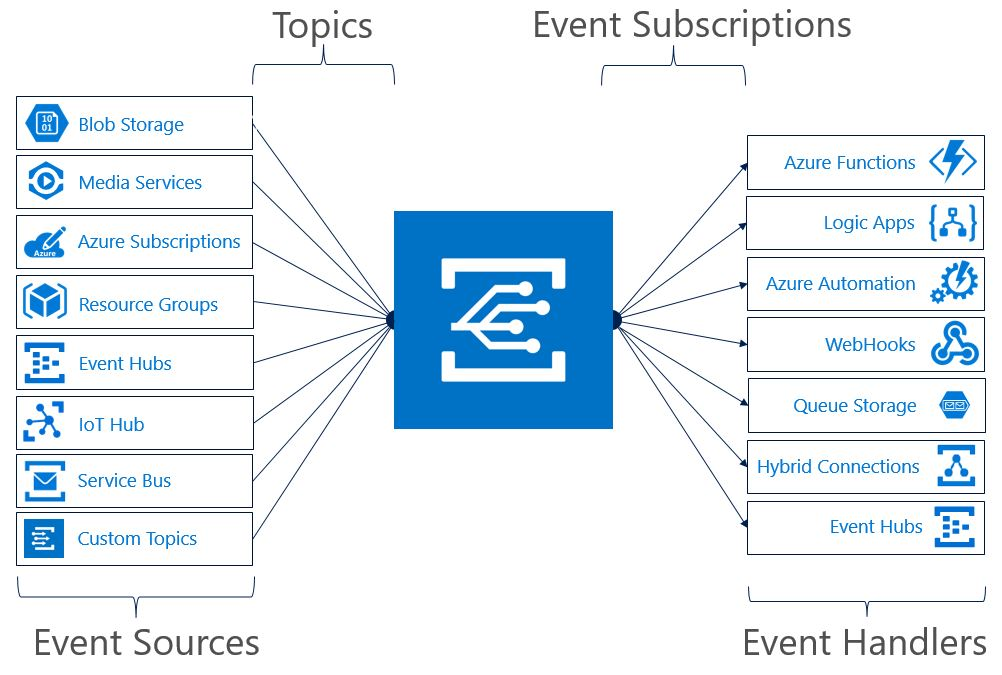

Azure Event Grid는 게시-구독 모델을 사용하여 완전히 관리되는 이벤트 라우팅 서비스입니다. Event Grid에는 Azure Functions 및 Azure Logic Apps 같은 Azure 서비스에 대한 기본 제공 지원이 있어 웹후크를 사용하여 Azure가 아닌 서비스에 이벤트 경고를 제공할 수 있습니다. Azure Event Grid가 지원하는 이벤트 처리기의 전체 목록은 Azure Event Grid 소개를 참조하세요.
이 통합에 대해 설명하는 비디오를 시청하려면 Azure Event Grid와 Azure IoT Hub 통합을 참조하세요.
국가별 가용성
Event Grid가지 원되는 지역의 IoT Hub에 대해 Event Grid 통합을 사용할 수 있습니다. 지역의 최신 목록은 지역별로 사용 가능한 제품을 참조하세요.
일정 유형
IoT Hub는 다음과 같은 이벤트 유형을 게시합니다.
| 이벤트 유형 | 설명 |
|---|---|
| Microsoft.Devices.DeviceCreated | IoT 허브에 디바이스를 등록하는 경우 게시합니다. |
| Microsoft.Devices.DeviceDeleted | IoT 허브에서 디바이스를 삭제하는 경우 게시합니다. |
| Microsoft.Devices.DeviceConnected | IoT Hub에 디바이스가 연결되는 경우 게시합니다. |
| Microsoft.Devices.DeviceDisconnected | IoT Hub와 디바이스의 연결이 해제되는 경우 게시합니다. |
| Microsoft.Devices.DeviceTelemetry | 디바이스 원격 분석 메시지를 IoT 허브로 보낼 때 게시됩니다. |
Azure Portal 또는 Azure 명령줄 인터페이스를 사용하여 각 IoT 허브에서 어떤 이벤트를 게시할지 구성할 수 있습니다. 한 예로 자습서 Logic Apps를 사용하여 Azure IoT Hub 이벤트에 관한 이메일 알림 보내기를 시도해 봅니다.
이벤트 스키마
IoT Hub 이벤트에는 디바이스 수명 주기 변경에 대응하는 데 필요한 모든 정보가 포함되어 있습니다. EventType 속성이 Microsoft.Devices로 시작하는지 확인하면 IoT Hub 이벤트인지 식별할 수 있습니다. Event Grid 이벤트 속성을 사용하는 방법에 대한 자세한 내용은 Event Grid 이벤트 스키마를 참조하세요.
디바이스 연결됨 스키마
다음 예제는 디바이스 연결됨 이벤트의 스키마를 보여 줍니다.
[{
"id": "f6bbf8f4-d365-520d-a878-17bf7238abd8",
"topic": "/SUBSCRIPTIONS/<subscription ID>/RESOURCEGROUPS/<resource group name>/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/<hub name>",
"subject": "devices/LogicAppTestDevice",
"eventType": "Microsoft.Devices.DeviceConnected",
"eventTime": "2018-06-02T19:17:44.4383997Z",
"data": {
"deviceConnectionStateEventInfo": {
"sequenceNumber":
"000000000000000001D4132452F67CE200000002000000000000000000000001"
},
"hubName": "egtesthub1",
"deviceId": "LogicAppTestDevice",
"moduleId" : "DeviceModuleID",
},
"dataVersion": "1",
"metadataVersion": "1"
}]
디바이스 원격 분석 스키마
디바이스 원격 분석 메시지는 메시지 시스템 속성에서 contentType이 application/json으로 설정되고 contentEncoding은 UTF-8로 설정된 유효한 JSON 형식이어야 합니다. 두 속성은 모두 대/소문자를 구분하지 않습니다. 콘텐츠 인코딩이 설정되지 않은 경우 IoT Hub는 base 64 인코딩 형식으로 메시지를 작성합니다.
엔드포인트를 Event Grid로 선택하여 Event Grid에 게시되기 전에 디바이스 원격 분석 이벤트를 보강할 수 있습니다. 자세한 내용은 메시지 보강을 참조하세요.
다음 예제에서는 디바이스 원격 분석 이벤트의 스키마를 보여 줍니다.
[{
"id": "9af86784-8d40-fe2g-8b2a-bab65e106785",
"topic": "/SUBSCRIPTIONS/<subscription ID>/RESOURCEGROUPS/<resource group name>/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/<hub name>",
"subject": "devices/LogicAppTestDevice",
"eventType": "Microsoft.Devices.DeviceTelemetry",
"eventTime": "2019-01-07T20:58:30.48Z",
"data": {
"body": {
"Weather": {
"Temperature": 900
},
"Location": "USA"
},
"properties": {
"Status": "Active"
},
"systemProperties": {
"iothub-content-type": "application/json",
"iothub-content-encoding": "utf-8",
"iothub-connection-device-id": "d1",
"iothub-connection-auth-method": "{\"scope\":\"device\",\"type\":\"sas\",\"issuer\":\"iothub\",\"acceptingIpFilterRule\":null}",
"iothub-connection-auth-generation-id": "123455432199234570",
"iothub-enqueuedtime": "2019-01-07T20:58:30.48Z",
"iothub-message-source": "Telemetry"
}
},
"dataVersion": "",
"metadataVersion": "1"
}]
스키마를 생성한 디바이스
다음 예제는 디바이스가 생성된 이벤트의 스키마를 보여줍니다.
[{
"id": "56afc886-767b-d359-d59e-0da7877166b2",
"topic": "/SUBSCRIPTIONS/<subscription ID>/RESOURCEGROUPS/<resource group name>/PROVIDERS/MICROSOFT.DEVICES/IOTHUBS/<hub name>",
"subject": "devices/LogicAppTestDevice",
"eventType": "Microsoft.Devices.DeviceCreated",
"eventTime": "2018-01-02T19:17:44.4383997Z",
"data": {
"twin": {
"deviceId": "LogicAppTestDevice",
"etag": "AAAAAAAAAAE=",
"deviceEtag":"null",
"status": "enabled",
"statusUpdateTime": "0001-01-01T00:00:00",
"connectionState": "Disconnected",
"lastActivityTime": "0001-01-01T00:00:00",
"cloudToDeviceMessageCount": 0,
"authenticationType": "sas",
"x509Thumbprint": {
"primaryThumbprint": null,
"secondaryThumbprint": null
},
"version": 2,
"properties": {
"desired": {
"$metadata": {
"$lastUpdated": "2018-01-02T19:17:44.4383997Z"
},
"$version": 1
},
"reported": {
"$metadata": {
"$lastUpdated": "2018-01-02T19:17:44.4383997Z"
},
"$version": 1
}
}
},
"hubName": "egtesthub1",
"deviceId": "LogicAppTestDevice"
},
"dataVersion": "1",
"metadataVersion": "1"
}]
Warning
디바이스 만들기 이벤트와 연결된 트윈 데이터는 기본 구성이며, 새로 만든 디바이스의 실제 authenticationType 및 기타 디바이스 속성에 사용해서는 안 됩니다. 새로 만든 디바이스의 authenticationType 및 기타 디바이스 속성에는 Azure IoT SDK에 제공된 등록 관리자 API를 사용합니다.
각 속성에 대한 자세한 설명은 IoT Hub에 대한 Azure Event Grid 이벤트 스키마를 참조하세요.
이벤트 필터링
Event Grid를 사용하면 이벤트 유형, 주체, 데이터 콘텐츠를 필터링할 수 있습니다. Event Grid 구독을 만드는 동안 선택한 IoT 이벤트를 구독하도록 선택할 수 있습니다.
- 이벤트 유형: IoT Hub 이벤트 유형 목록은 이벤트 유형을 참조하세요.
- 제목: IoT Hub 이벤트의 경우 제목은 디바이스 이름입니다. 제목은
devices/{deviceId}형식을 사용합니다. 시작 문자(접두사) 및 끝 문자(접미사) 일치에 따라 주제를 필터링할 수 있습니다. 필터는AND연산자를 사용하므로 접두사와 접미사가 둘 다 일치하는 제목의 이벤트가 구독자에게 전달됩니다. - 데이터 콘텐츠: 데이터 콘텐츠는 메시지 형식을 사용하여 IoT Hub에 의해 채워집니다. 원격 분석 메시지의 내용에 따라 전달되는 이벤트를 선택할 수 있습니다. 예를 들어 고급 필터링을 참조하세요. 원격 분석 메시지 본문을 필터링하려면 메시지 시스템 속성에서 contentType을 application/json으로 설정하고 contentEncoding을 UTF-8로 설정해야 합니다. 두 속성은 모두 대/소문자를 구분하지 않습니다.
디바이스 원격 분석 이벤트의 경우 IoT Hub는 구독을 기반으로 RouteToEventGrid라는 기본 메시지 경로를 만듭니다. 원격 분석 데이터가 전송되기 전에 메시지를 필터링하려면 라우팅 쿼리를 업데이트합니다.
디바이스 연결 상태 이벤트에 대한 제한 사항
디바이스 연결 및 디바이스 연결 끊김 이벤트는 MQTT 또는 AMQP 프로토콜을 사용하거나 WebSocket을 통해 이러한 프로토콜 중 하나를 사용하여 연결하는 디바이스에 사용할 수 있습니다. HTTPS로만 이루어진 요청은 디바이스 연결 상태 알림을 트리거하지 않습니다.
Event Grid를 사용한 디바이스 상태 모니터링에 대한 자세한 내용은 디바이스 연결 상태 모니터링을 참조하세요.
디바이스 연결 상태 간격
IoT Hub는 각 디바이스 연결 상태 변경 이벤트를 보고하려고 시도하지만 일부가 누락될 수 있습니다. IoT Hub는 최소한 60초 간격으로 발생하는 연결 상태 변경 이벤트를 보고합니다. 이 동작으로 인해 여러 디바이스 연결 이벤트가 보고되고 디바이스 연결 끊김 이벤트가 없는 등의 결과가 발생할 수 있습니다.
이벤트 사용 팁
IoT Hub 이벤트를 처리하는 애플리케이션은 다음과 같은 권장 지침을 따라야 합니다.
- 이벤트를 동일한 이벤트 처리기로 라우팅하도록 여러 구독을 구성할 수 있습니다. 따라서 이벤트가 특정 원본에서 제공되었다고 가정하지 마세요. 항상 메시지 항목을 확인하여 예상한 IoT Hub에서 제공된 것인지 확인합니다.
- 수신하는 모든 이벤트가 예상한 유형일 것이라고 가정하지 마세요. 메시지를 처리하기 전에 eventType을 항상 확인합니다.
- 메시지가 잘못된 순서로 도착하거나 지연 후에 도착할 수 있습니다. etag 필드를 사용하여 디바이스 생성됨 또는 디바이스 삭제됨 이벤트의 개체 정보가 최신 상태인지 확인합니다.
