NVMe - 원격 NVMe 디스크 FAQ

고객이 선호하는 컨트롤러 유형을 NVMe 또는 SCSI로 선택할 수 있는 DiskControllerType이라는 기능이 VM 구성에 추가되었습니다. 고객이 DiskControllerType 값을 지정하지 않으면 플랫폼은 VM 크기 구성에 따라 기본 컨트롤러를 자동으로 선택합니다. VM 크기가 기본값으로 SCSI에 대해 구성되고 NVMe를 지원하는 경우 NVMe DiskControllerType으로 업데이트하지 않는 한 SCSI가 사용됩니다. NVMe 인터페이스를 사용하도록 설정하려면 다음 필수 조건을 충족해야 합니다.

• NVMe를 지원하는 VM 제품군을 선택합니다.
• NVMe 지원으로 태그가 지정된 운영 체제 이미지를 선택합니다.
• Azure Portal 또는 ARM/CLI/PowerShell 템플릿에서 NVMe 디스크 컨트롤러 유형을 선택하여 NVMe에 옵트인합니다. 단계별 지침은 여기를 참조하세요.
• Gen2 이미지만 지원됩니다. 위 4가지 조건을 충족하면 언제든 지원되는 VM 제품군에서 NVMe를 사용하도록 설정할 수 있습니다. 위의 조건에 따라 합병증 없이 NVMe를 사용하여 VM을 성공적으로 만들거나 크기를 조정하세요.

원격 디스크에 NVMe를 사용하도록 설정하려면 다음 5가지 조건이 충족되는지 확인합니다.

• NVMe를 지원하는 VM 제품군을 선택합니다. Ebsv5 및 Ebdsv5 VM 크기만 Intel v5 세대 VM에 NVMe가 장착되어 있습니다. Ebsv5 또는 Ebdsv5 VM 시리즈 중 하나를 선택해야 합니다.

• NVMe 지원으로 태그가 지정된 운영 체제 이미지를 선택합니다. 지원되는 VM 제품군 및 OS 이미지를 선택하면 NVMe 디스크 컨트롤러 유형을 선택하라는 메시지가 표시됩니다.



• Azure Portal 또는 ARM/CLI/PowerShell 템플릿에서 NVMe 디스크 컨트롤러 유형을 선택하여 NVMe에 옵트인합니다. 단계별 지침은 여기를 참조하세요.

• Gen2 이미지만 지원됩니다.

• NVMe가 사용하도록 설정된 Azure 지역 중 하나를 선택합니다. 5가지 조건을 충족하면 언제든 지원되는 VM 제품군에서 NVMe를 사용하도록 설정할 수 있습니다. NVMe를 사용하여 VM을 만들고 크기를 조정하는 동안 위의 조건을 따라 기능을 성공적으로 시작할 수 있습니다.

Azure 내에서 이러한 디스크를 암호화하는 기본 방법은 없습니다. OS 내에서 암호화할 수 있지만 부팅에 탑재된 후 다시 암호화해야 합니다.

다음 프로세스를 사용하여 다음 중 하나를 수행할 수 있습니다.

• 태그가 지정되지 않은 이미지를 사용하여 만든 SCSI VM의 크기를 VM 구성을 다시 만들지 않고 이미지에 태그를 지정하지 않고 다른 크기의 NVMe 지원 VM으로 조정합니다.
• VM 구성을 다시 만들지 않고 SCSI VM의 크기를 다른 크기의 NVMe 지원 VM으로 조정합니다. 원본 VM은 다음 중 하나일 수 있습니다.
• NVMe를 지원하는 태그가 지정되지 않은 OS 이미지
• NVMe 태그가 지정된 OS 이미지 VM의 크기를 조정하려면 다음을 수행합니다.
• VM의 대상 discontrollertype을 NVMe로 설정합니다.
• 이렇게 하려면 다음 PowerShell 스크립트를 사용합니다. SAP-on-Azure-Scripts-and-Utilities/NVMe-Preflight-Check at main · Azure/SAP-on-Azure-Scripts-and-Utilities · GitHub

`azure-nvme-VM-update.ps1 [-subscription_id] <String> [-resource_group_name] <String> [-vm_name] <String> [[-disk_controller_change_to] <String>] [-vm_size_change_to] <String> [[-start_vm_after_update] <Boolean>] [[-write_logfile] <Boolean>]`

해당 이미지에 NVMe로 태그가 지정되었는지 확인하려면 다음 명령을 사용합니다.

az vm image show --urn URN_OF_IMAGE

NVMe를 지원하는 이미지에 태그를 지정하려면 다음 네 단계를 수행합니다.

1. 스토리지 계정에 NVMe 지원 VHD를 업로드합니다. AzCopy는 빠른 방법이지만 포털을 사용하여 업로드할 수도 있습니다.

• AzCopy 참조: [https://docs.microsoft.com/azure/storage/common/storage-use-azcopy-v10]

`azcopy copy <local path to your vhd> <container in your storage account>`

2. powershell/portal/cli를 사용하여 이미지 갤러리 만들기: [https://docs.microsoft.com/azure/virtual-machines/create-gallery]
3. 이미지 정의 만들기: [https://docs.microsoft.com/azure/virtual-machines/image-version] --feature DiskControllerTypes=SCSI,NVMe를 포함해야 합니다.

CLI 예제:

`az sig image-definition create --resource-group <resourceGroupName> --gallery-name <galleryName> --gallery-image-definition <imageName> --publisher <publisher> --offer <offerName> --sku <skuName> --os-type <osType> --os-state <osState> --feature DiskControllerTypes=SCSI,NVMe`

4. NVMe 지원 vhd: [https://docs.microsoft.com/azure/virtual-machines/image-version]를 사용하여 NVMe 태그가 지정된 갤러리 아래에 이미지 버전을 만듭니다.

CLI 예제:

`az sig image-version create --resource-group <resourceGroupName> --gallery-name <galleryName> --gallery-image-definition <imageName> --gallery-image-version <version> --target-regions <region1> <region2> --replica-count <replicaCount> --os-vhd-uri <NVMe-supported vhd uri> --os-vhd-storage-account <storageAccount>`

Azure Resource Manager 템플릿과 함께 Azure 사용자 지정 스크립트 확장을 활용할 수 있습니다. 이렇게 하면 Azure 가상 머신에서 스크립트를 다운로드하고 실행할 수 있으며 Windows 및 Linux와 호환됩니다. 자세한 지침은 Windows 및 Linux용 Azure 사용자 지정 스크립트 확장 설명서를 참조하세요. Windows에 대한 예제는 여기에서 찾을 수 있습니다.

지원되지 않는 VM 제품군을 선택하면 다음과 같은 오류 메시지가 표시됩니다. "선택한 VM 크기는 DiskControllerType으로 부팅할 수 없습니다. 제공된 디스크 컨트롤러 유형이 VM 크기 Y에 지원되는 디스크 컨트롤러 유형 중 하나인지 확인합니다. [https://docs.microsoft.com/rest/api/compute/resource-skus/list]에서 SKU API를 쿼리하여 VM 크기 리소스 SKU - 목록 - REST API(Azure Compute)에 지원되는 디스크 컨트롤러 유형을 확인하세요. 따라서 NVMe 인터페이스를 지원하는 VM 패밀리를 선택해야 합니다.

NVMe 크기는 프리미엄 SSD v1, 프리미엄 SSD v2 및 Ultra 디스크와 결합할 수 있습니다. Azure 디스크 제품에 대한 자세한 내용은 Azure Managed Disks를 참조하세요.

NVMe의 실시간 크기 조정은 프리미엄 SSD v1 디스크, 표준 SSD 및 표준 HDD 디스크에서 지원됩니다. VM을 다시 시작하지 않고 NVMe 디스크를 추가할 수도 있습니다. 또한 라이브 크기 조정은 프리미엄 SSD v1, 표준 SSD 및 표준 HDD 디스크에서도 지원됩니다.

1. nvme-cli 패키지 가져오기

`sudo apt install nvme-cli`

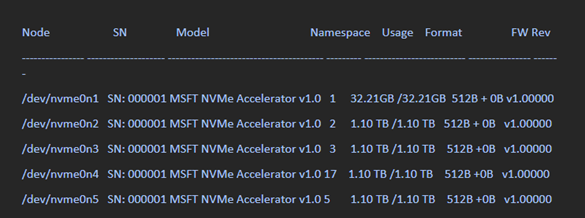

2. NVMe 목록 명령을 실행하여 NVMe 디스크 세부 정보를 가져옵니다.

`sudo nvme list`

Azure PowerShell 명령에 대한 응답으로 데이터가 표시되는 방식은 다음과 같습니다.

PowerShell을 시작하고 wmic diskdrive get model,scsilogicalunit 명령을 사용합니다.

ASAP 연결 디스크는 모델 문자열 "Virtual_Disk NVME Premium"으로 게스트에 표시되고 SCSI 논리 단위에는 값 포털에 표시되는 LUN ID가 1씩 증가합니다. 

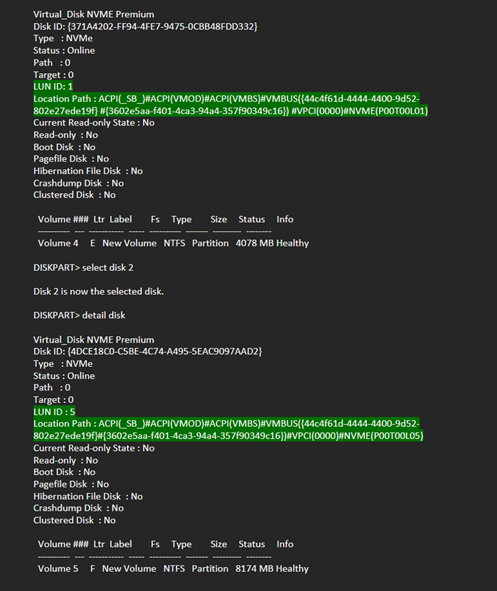

NVMe 지원 Windows VM에서 NVMe 디스크를 볼 수 있는 방법에 대한 스냅샷은 다음과 같습니다.

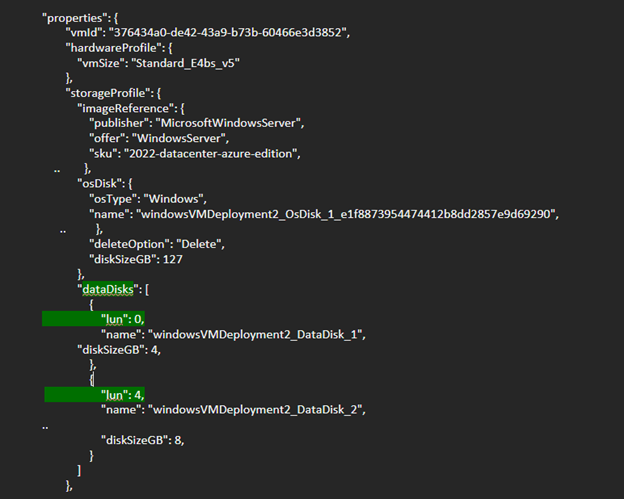

다음 스냅샷은 LUN 0 및 LUN 4(CRP)에 연결된 데이터 디스크에 대한 게스트 출력에서 나타납니다. LUN ID는 네임스페이스 ID에 해당합니다.

이 시나리오는 Linux 운영 체제에서만 지원되며 Windows 운영 체제에서는 지원되지 않습니다.

공유 디스크 기능은 디스크 프리미엄 SSD, 프리미엄 SSD v2 및 Ultra에 대해 지원됩니다.

이는 현재 불가능합니다. 그러나 REST API를 기반으로 하는 다음 해결 방법을 대신 사용할 수 있습니다.

# This is the workaround using REST-API
# to create a VM with an OS disk from an existing BLOB with NVMe enabled

$subscriptionID = '<Your Subscription ID>'
$resourceGroupName = '<Your Resource Group Name>'
$storageAccountName = '<Your Account Name>'
$storageAccountContainer = '<Your Account Container>'
$blobName = 'blob-nvme_OsDisk_1.vhd'

$diskName = 'test'
$diskSkuName = 'Standard_LRS'
$diskSizeGB = 30
$osType = 'Linux'
$hyperVGeneration = 'V2'
$location = 'eastus'

$azContext = Get-AzContext
$azProfile = [Microsoft.Azure.Commands.Common.Authentication.Abstractions.AzureRmProfileProvider]::Instance.Profile
$profileClient = New-Object -TypeName Microsoft.Azure.Commands.ResourceManager.Common.RMProfileClient -ArgumentList ($azProfile)
$token = ($profileClient.AcquireAccessToken($azContext.Subscription.TenantId)).AccessToken

$body = @{
    location = $location
    sku = @{ name = $diskSkuName }
    properties = @{
        osType                  = $osType
        hyperVGeneration        = $hyperVGeneration
        supportedCapabilities   = @{diskControllerTypes = 'SCSI, NVMe'}
        diskSizeGB              = $diskSizeGB
        creationData = @{
            storageAccountId	= "/subscriptions/$subscriptionID/resourceGroups/$resourceGroupName/providers/Microsoft.Storage/storageAccounts/$storageAccountName"

            sourceUri           = "https://$storageAccountName.blob.core.windows.net/$storageAccountContainer/$blobName"
            createOption		= 'Import'
        }
    }
}

$apiVersion='2023-10-02'
$restUri = "https://management.azure.com/subscriptions/$subscriptionID/resourceGroups/$resourceGroupName/providers/Microsoft.Compute/disks/$diskName`?api-version=$apiVersion"
$authHeader = @{
    'Content-Type'='application/json'
    'Authorization'='Bearer ' + $token
}

Invoke-RestMethod `
    -Uri $restUri `
    -Method 'Put' `
    -Headers $authHeader `
    -Body ($body | ConvertTo-Json)
