대시보드 시각화

이 문서에서는 AI/BI 대시보드에서 시각화 위젯을 사용하고 사용자 지정하는 방법을 설명합니다.

차트 만들기 및 구성

캔버스에 시각화 위젯을 추가하면 화면 오른쪽에 시각화 구성 패널이 나타납니다. 기본적으로 데이터 탭에 나열된 첫 번째 데이터 세트가 선택되고 기본 시각화 유형은 가로 막대 형 차트입니다.

빈 시각화 위젯 및 시각화 구성 패널.

차트를 만들려면 다음 단계를 사용합니다.

  1. 데이터 세트를 선택합니다.데이터 세트 드롭다운을 사용하여 시각화에 사용할 데이터 세트를 선택합니다.
  2. 필터 추가(선택 사항):필터 표시를 클릭하여 시각화에 정적 필터 또는 매개 변수를 적용합니다. 모든 필드를 필터링할 수 있습니다. 데이터 세트에 매개 변수가 포함된 경우 매개 변수를 적용하는 옵션도 표시됩니다.
  3. 시각화 유형을 선택합니다. 시각화 드롭다운 메뉴에서 시각화 유형을 선택합니다. 사용 가능한 시각화 유형 및 해당 구성에 대한 자세한 내용은 AI/BI 대시보드 시각화 유형을 참조하세요.
  4. x축 및 y축 필드를 정의합니다 . 데이터 세트를 선택한 후 x축 및 y축에 표시할 필드를 선택합니다. 원하는 위치로 필드를 끌어 필드를 다시 정렬할 수 있습니다. 차트 레이블의 경우 표시 이름 필드를 사용하여 축 레이블의 이름을 바꿀 수 있습니다.

메모

Databricks Assistant를 사용하여 차트를 생성하는 경우 데이터 세트 및 시각화 선택은 요청에 따라 자동으로 조정됩니다. AI 지원 시각화를 만드는 방법에 대한 단계별 지침은 대시보드 작성에 대한 도우미 사용을 참조하세요.

차트 서식 적용

차트에는 축, 색, 레이블 및 도구 설명에 대한 사용자 지정 가능한 서식 옵션이 포함됩니다. 서식 옵션은 차트 종류 및 데이터 세트 값에 따라 다릅니다.

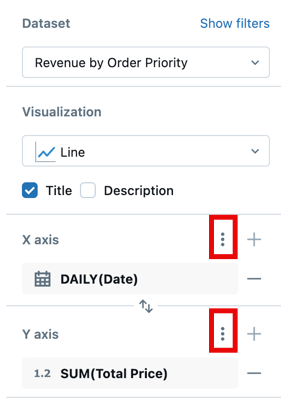

다음 스크린샷은 x축과 y축의 서식을 지정하는 데 사용되는 케밥 메뉴를 강조 표시합니다.

x축과 y축의 서식을 지정하는 데 사용할 케밥 메뉴를 강조 표시하는 스크린샷.

축 서식 설정

x축 또는 y축의 서식을 지정하려면 Kebab 메뉴 아이콘 을 사용합니다. 시각화 편집 패널의 각 X축 또는 Y축 섹션에 있는 kebab 메뉴입니다.

다음 설정을 구성합니다.

  • 축 제목 표시: 기본적으로 사용하도록 설정됩니다. 사용자 지정 제목을 입력하거나 확인란의 선택을 취소하여 축 제목을 숨깁니다.
  • 축 값 표시: 기본적으로 사용하도록 설정됩니다. 축 값을 숨기려면 확인란의 선택을 취소합니다.

표시되는 데이터의 형식에 따라 추가 컨트롤이 나타납니다.

연속 데이터의 경우:

  • 사용자 지정 최소값 및 최대값: 값을 입력하여 표시된 데이터에 대한 제한을 설정합니다.
  • 역방향 축: 축 값을 내림차순으로 표시하려면 [역방향 축 ]을 선택합니다.
  • Scale 함수:선형 또는 로그(대칭)를 선택합니다.
  • 서식을 클릭하여 추가 서식 옵션을 봅니다. 자동으로 차트의 서식을 지정하고 기본적으로 선택됩니다. 사용자 지정을 클릭하여 추가 서식 옵션을 확인합니다. 숫자 값 서식을 참조하세요.

범주 데이터의 경우:

  • 레이블 각도: 레이블을 적용할 각도를 선택합니다. 자동 은 기본적으로 선택됩니다.
  • 종류: 축에서 범주 값을 정렬하는 방법을 선택합니다.
    • 사전순: 범주 이름을 사전순으로 정렬
    • 필드별: 측정값 필드 값을 오름차순 또는 내림차순으로 정렬합니다. 정렬 방향을 선택한 후 사용할 필드를 선택합니다.
      • Y축: Y축에 표시되는 측정값 필드를 기준으로 정렬
      • 필드: 차트에 표시되지 않더라도 데이터 세트의 다른 측정값 필드를 기준으로 정렬합니다. 드롭다운에서 필드를 선택하고 집계(SUM, MIN, MAX 또는 COUNT)를 선택합니다. 이는 시각화를 복잡하게 만들지 않고 컨텍스트를 제공하는 메트릭별로 범주를 정렬하는 데 유용합니다.
    • 사용자 지정: 값을 특정 순서로 정렬합니다. 값을 마우스로 가리키고 잡기 핸들을 사용하여 위치로 끌어옵니다.

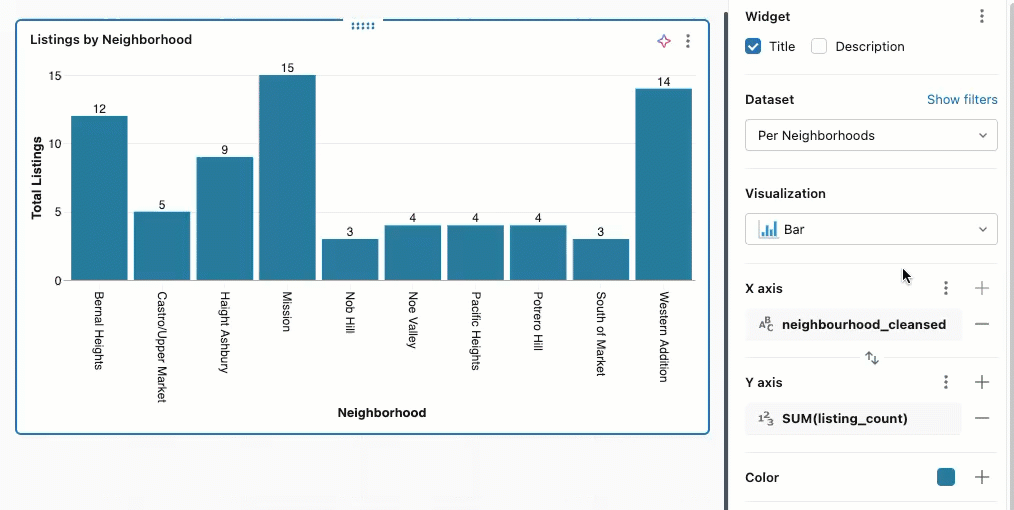

x축에 레이블 천사 및 정렬 옵션이 적용된 차트입니다.

메모

나열된 옵션을 사용할 수 없는 경우 선택한 차트 종류에 적용할 수 없습니다.

숫자 값 서식 지정

축 눈금 레이블, 데이터 레이블 및 도구 설명에 대한 숫자 서식을 지정할 수 있습니다. 서식 옵션에 액세스하려면 다음을 수행합니다.

  1. Kebab 메뉴 아이콘 을 클릭합니다. 차트 구성 패널에서 X축 또는 Y축 옆의 케밥 메뉴입니다.
  2. 서식을 클릭하고 다음 옵션 중에서 선택합니다.
  • 형: 없음, 통화($), 백분율(%)
  • 약어: 없음, Compact, Scientific
  • 소수 자릿수: 최대, 정확도, 모두 또는 사용자 지정 위치 수
  • 그룹 구분 기호: 필요에 따라 쉼표 또는 다른 구분 기호를 포함합니다.

메모

다양한 통화 형식을 사용할 수 있습니다. 통화 선택한 후 드롭다운 메뉴에서 원하는 옵션을 선택합니다.

차트 요소 사용자 지정

차트 범례, 색상, 툴팁 및 값 레이블의 서식을 지정할 수 있습니다.

차트 색상들

차트 색을 변경하려면 다음을 수행합니다.

  1. 차트에서 색을 클릭하여 색 선택을 엽니다.
  2. 정확한 색에 대한 HEX 또는 RGB 값을 입력합니다.
  3. Kebab 메뉴 아이콘 을 클릭합니다. 색 섹션의 케밥 메뉴에서 모든 색의 불투명도를 조정합니다.

전설

Kebab 메뉴 아이콘 을 클릭합니다. 색 섹션의 kebab 메뉴를 클릭하여 차트 범례의 표시 유형, 제목 또는 위치를 변경하는 옵션을 표시합니다. 다음 옵션을 사용할 수 있습니다.

  • 범례 표시: 확인란을 선택하여 범례를 표시하거나 숨길 수 있습니다.
  • 범례 제목 표시: 확인란을 사용하여 범례 제목을 표시하거나 숨깁니다. 제목이 표시되면 열 이름인 기본값을 재정의하도록 입력할 수 있습니다.
  • 범례 위치: 드롭다운을 사용하여 시각화 위젯에서 범례의 배치를 조정합니다. 범례는 시각화의 위쪽, 아래쪽, 왼쪽 또는 오른쪽에 배치할 수 있습니다.

도구 설명

도구 설명은 포인터 아래에 데이터의 정확한 측정값을 표시합니다. 기본적으로 x축, y축 및 모든 색/그룹화 필드의 값을 표시합니다. 도구 설명에 필드를 더 추가하려면 다음을 수행합니다.

  1. 시각화 편집기의 Plus icon.도구 설명 섹션에서 을 클릭합니다.
  2. 드롭다운을 사용하여 추가 필드를 선택하거나 텍스트 입력란을 사용하여 이름으로 검색합니다.

메모

시각화 편집기에서 도구 설명 섹션이 없으면 해당 차트 종류는 도구 설명 사용자 지정을 지원하지 않습니다.

값 라벨

토글을 사용하여 데이터 레이블을 켜거나 끕니다. 사용하도록 설정하면 레이블이 표시되는 방법을 선택할 수 있습니다.

  • 자동: y축 값을 레이블로 표시합니다.
  • 필드: 레이블로 표시할 특정 필드를 선택합니다. 변환(예: SUM 또는 AVG)을 적용하고 선택한 필드에 대한 서식 옵션을 선택할 수 있습니다.

Null 값은 차트에 레이블로 표시되지 않습니다. 조건부 논리를 사용하여 레이블을 선택적으로 표시할 수 있습니다.

다음 쿼리는 특정 데이터 요소에 대해서만 레이블이 표시되는 데이터 세트를 만듭니다.

SELECT
  *,
  CASE
    WHEN pickup_zip = 10009 THEN fare_amount
    ELSE NULL
  END AS custom_label
FROM
  main.samples.taxi_trips

값 레이블 필드로 custom_label를 사용하는 경우, pickup_zip = 10009에 레이블이 표시되는 fare_amount 데이터 요소만 표시됩니다. Null 값이 있는 다른 모든 데이터 요소는 레이블 없이 차트에 표시됩니다.

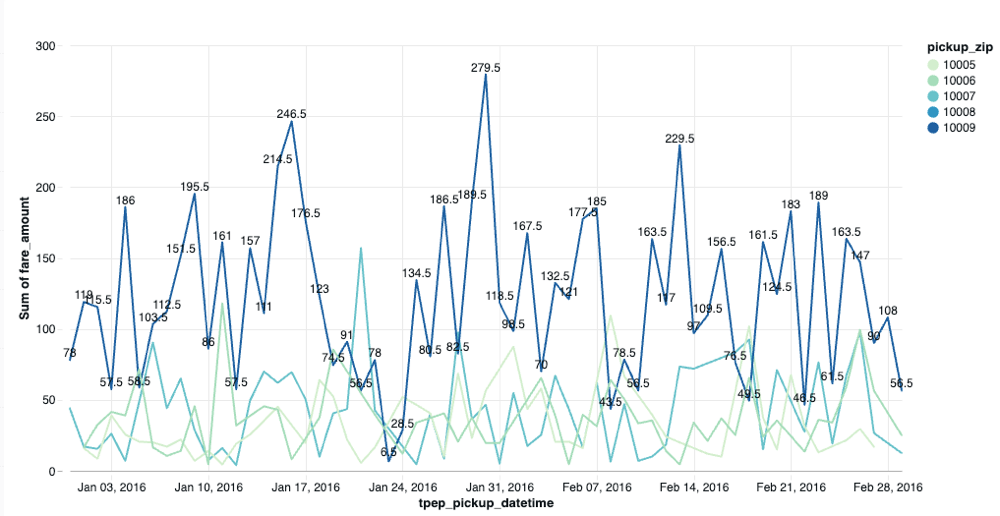

값 레이블이 있는 한 줄만 보여 주는 시각화입니다.

크기 설정

크기 설정은 꺾은선형 차트, 분산형 차트, 거품형 차트 및 점 맵의 시각적 크기를 제어합니다. 해당 사용량은 차트 종류에 따라 달라집니다.

꺾은선형 차트:

  • 크기 영역에 계열이 지정되지 않은 경우 슬라이더는 모든 선 두께를 균일하게 변경합니다.
  • [크기] 영역에 계열을 지정하면 계열마다 다른 두께 값을 설정할 수 있습니다.

분산형 및 거품형 차트:

  • 크기 설정에 필드를 추가하여 메트릭에 따라 점 표식 크기를 변경합니다.
  • 크기가 데이터 필드를 기반으로 하는 경우 차트는 각 지점의 크기가 메트릭 값을 반영하는 거품형 차트가 됩니다.

점 맵:크기 설정을 사용하여 양적 필드에 따라 지도 표식 크기를 변경하고 서로 다른 지리적 위치에서 크기를 표시합니다.

눈금선

차트는 가독성을 향상시키기 위해 눈금선을 설정/해제하도록 지원합니다. 기본적으로 지원되는 차트 종류에 눈금선이 표시되며 뷰어에서 축 값에 맞춰 정렬된 시각적 참조 선을 제공하여 데이터 요소를 해석할 수 있습니다.

눈금선을 켜거나 끄려면:

  1. 시각화 구성 패널에서 눈금선 옵션을 찾습니다.
  2. 토글을 사용하여 차트의 눈금선을 표시하거나 숨깁니다.

눈금선은 사용자 지정 배경색 및 축 서식 설정에 따라 자동으로 조정됩니다.

Annotations

주석은 차트에 추가하여 임계값, 대상 또는 벤치마크를 추적할 수 있는 가로 또는 세로 참조 선입니다. 예를 들어 100에 가로줄을 추가하여 판매 목표를 표시하거나 성능 기준을 표시할 수 있습니다.

다음 차트 종류는 주석을 지원합니다.

  • 술집
  • 줄
  • Area
  • 뿌리다
  • 히트맵
  • 상자
  • 콤보
  • 히스토그램
  • 폭포

주석을 추가하려면 다음을 수행합니다.

  1. 시각화 구성 패널에서 주석 섹션을 확인하십시오.
  2. 더하기 아이콘 을 클릭합니다. 더하기 아이콘을 클릭하여 새 주석을 추가합니다.
  3. 선 방향을 선택합니다.
    • 가로: 지정된 y축 값에서 x축에 평행선을 그립니다.
    • 연직선: 지정된 x축 값에서 y축에 평행선을 그립니다.
  4. 차트에 선이 표시되어야 하는 값을 입력합니다.
  5. (선택 사항) 주석을 설명하는 레이블을 입력합니다. 레이블이 꺾은선형 그래프의 선 옆에 있는 차트에 나타납니다.
  6. (선택 사항) 색 선택을 클릭하여 선 색을 사용자 지정합니다.

단일 차트에 여러 주석을 추가하여 다른 임계값 또는 참조 지점을 추적할 수 있습니다.

패싯(Faceting)

패싯 인코딩에 차원을 추가하여 해당 차원의 모든 값에 대해 차트를 반복합니다. 축은 반복된 모든 차트에서 동기화된 상태로 유지되므로 쉽게 비교할 수 있습니다. 패싯을 추가하려면 다음을 수행합니다.

  1. 시각화 편집기의 패싯 섹션에서 Plus icon.을 클릭합니다.
  2. 드롭다운 메뉴를 사용하여 차원 필드를 선택합니다.

케밥 메뉴 아이콘 에서 패싯 옆에 있는 케밥 메뉴를 통해 기본 눈금의 행과 열 수를 선택적으로 설정할 수 있습니다. 차트에서 그리드 스크롤을 오버플로하는 값입니다.

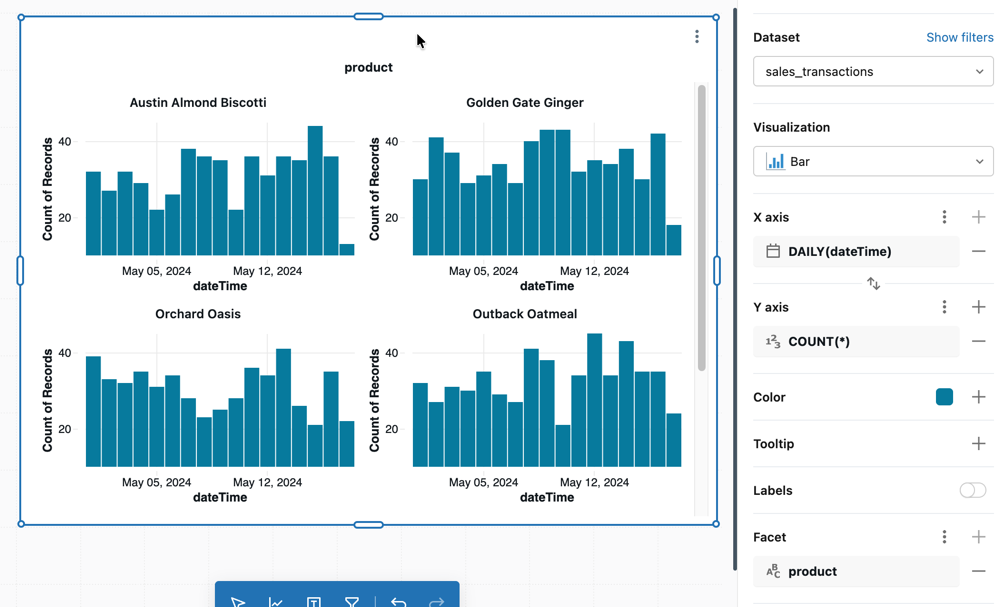

팩트 예제

구성 값: 이 예제에서는 다음 값이 설정되었습니다.

  • 데이터 세트: samples.bakehouse.sales_transactions
  • X축:
    • 필드: dateTime
    • 변환하다: Daily
  • Y축:
    • 필드: COUNT(*)
  • 패싯:
    • 필드: product

기타 시각화 형식

테이블 시각화 작업에 대한 자세한 내용은 테이블 및 피벗 테이블 시각화를 참조하세요.

지도 시각화 작업에 대한 자세한 내용은 지도 시각화를 참조하세요.
