Azure 네트워크 아키텍처는 인터넷에서 Azure 데이터센터로의 연결을 제공합니다. 인프라 서비스(IaaS), 플랫폼 서비스(PaaS), 소프트웨어 서비스(SaaS) 등 Azure에 배포되는 모든 워크로드는 Azure 데이터센터 네트워크를 사용합니다.
네트워크 토폴로지

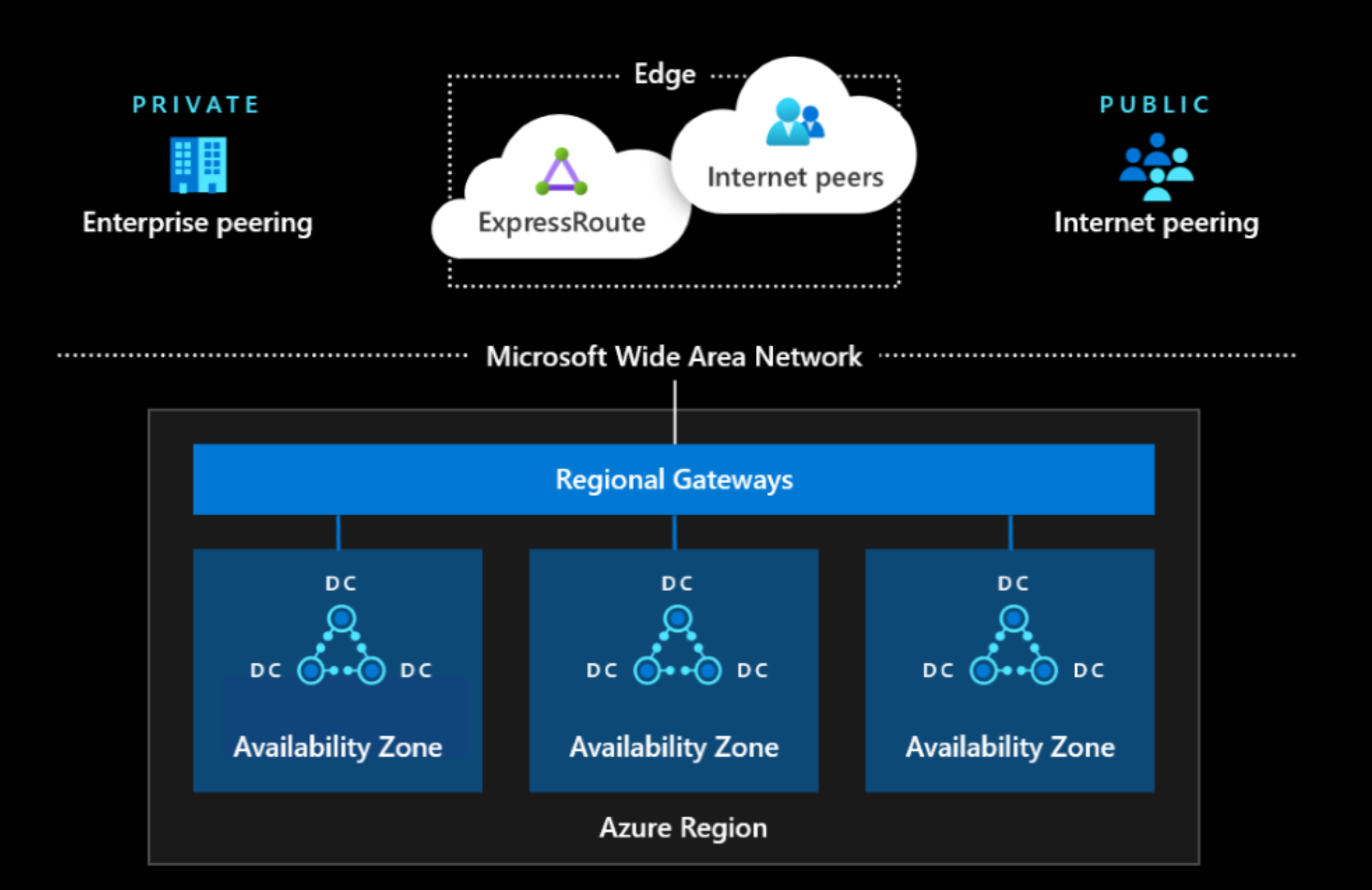

Azure 데이터 센터의 네트워크 아키텍처는 다음과 같은 구성 요소로 구성됩니다.
- 엣지 네트워크
- 광역 네트워크
- 지역 게이트웨이 네트워크
- 데이터 센터 네트워크
네트워크 구성 요소
다음 목록은 네트워크 구성 요소를 간략히 설명합니다:
엣지 네트워크
- Microsoft 네트워킹과 인터넷 및 기업 네트워크 등 다른 네트워크 간의 경계 지점
- Azure에 인터넷 연결 및 ExpressRoute 피어링을 제공합니다
광역 네트워크
- 전 세계를 포괄하는 Microsoft 지능형 백본 네트워크
- Azure 지역 간의 연결을 제공합니다.
지역 게이트웨이
- Azure 지역 내 모든 데이터센터에 대한 집계점
- Azure 지역 내 데이터센터 간 대규모 연결성을 제공하며, 예를 들어 데이터센터당 수백 테라비트 수준입니다
- Azure 지역 내 모든 데이터센터에 대한 집계점
데이터 센터 네트워크
- 낮은 초과 구독 대역폭으로 데이터 센터 내의 서버 간 연결을 제공합니다.
Microsoft는 이러한 네트워크 구성 요소를 설계하여 항상 온라인, 항상 이용 가능한 클라우드 비즈니스를 지원할 수 있도록 최대 가용성을 제공합니다. Microsoft는 물리적 계층부터 제어 프로토콜을 통해 네트워크에 중복성을 설계하고 구축합니다.
데이터 센터 네트워크 복원력
이 섹션에서는 데이터센터 네트워크를 통한 복원력 설계 원칙을 설명합니다.
데이터센터 네트워크는 클라우드 규모 트래픽에 대해 높은 양면 대역폭을 제공하는 수정된 Clos 네트워크입니다. Microsoft는 개별 하드웨어 고장의 영향을 줄이기 위해 많은 일반 기기를 사용하여 네트워크를 구축합니다. 네트워크는 서로 다른 물리적 위치에 전략적으로 배치된 장치를 사용하며, 별도의 전력 및 냉각 도메인을 사용하여 환경 사건의 영향을 줄입니다. 제어 평면에서는 모든 네트워크 장치가 OSI 모델 3계층 라우팅 모드로 동작하여 과거의 트래픽 루프 문제를 제거합니다. 서로 다른 계층 간의 모든 경로는 동일 비용 다중경로(ECMP) 라우팅을 사용하여 높은 중복성과 대역폭을 제공하기 위해 활성화되어 있습니다.

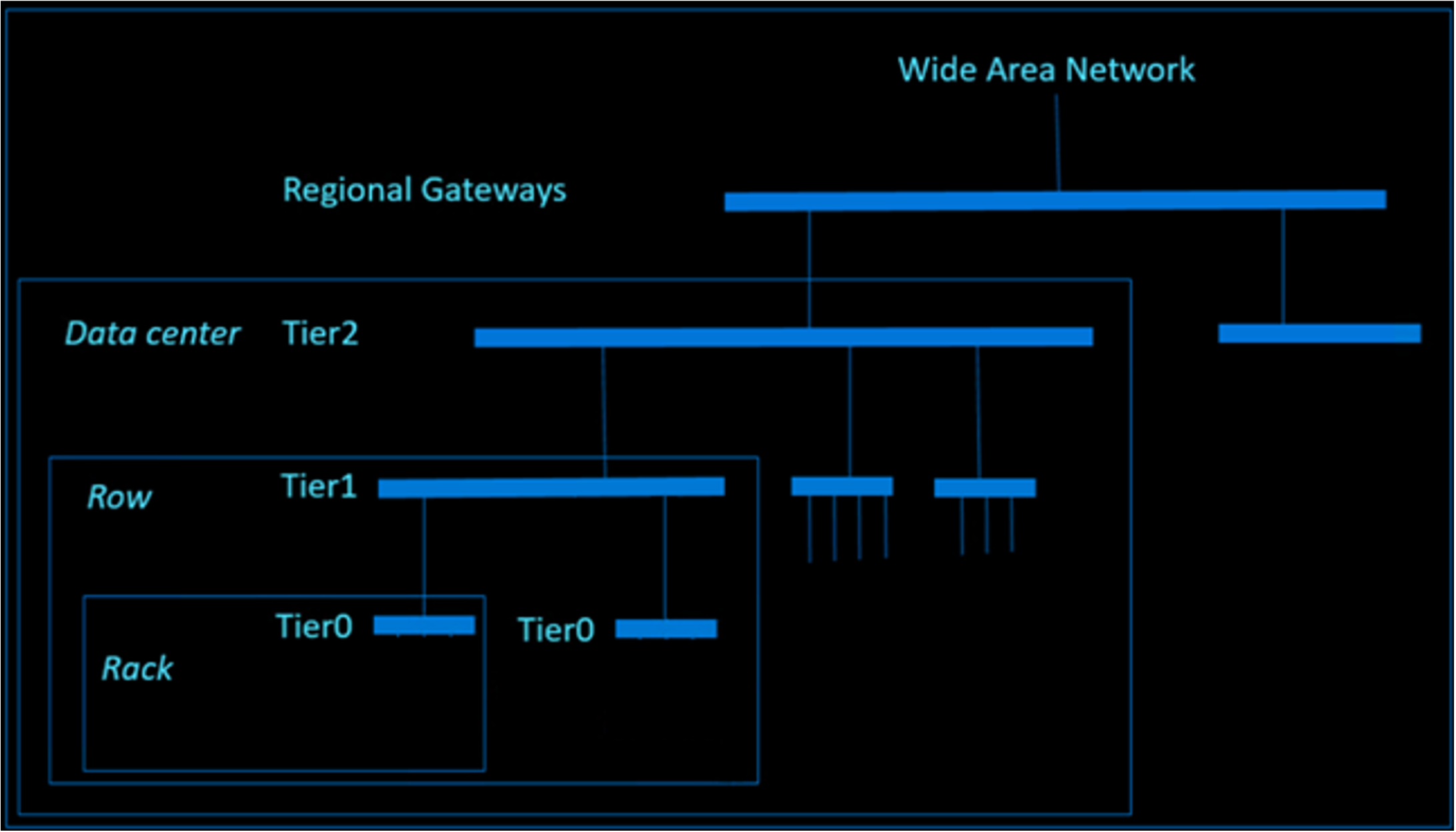

다음 도표는 서로 다른 계층의 네트워크 장치가 데이터센터 네트워크를 어떻게 구성하는지 보여줍니다. 도표의 막대는 중복성과 고대역폭 연결을 제공하는 네트워크 장치 그룹을 나타냅니다.
