경로 맵을 구성하는 방법(미리 보기)

이 문서는 Azure Portal을 사용하여 Azure Virtual WAN 허브에서 경로 맵을 만들거나 편집하는 데 도움이 됩니다. Virtual WAN 경로 맵에 대한 자세한 내용은 경로 맵 정보를 참조하세요.

필수 조건

Important

경로 맵은 현재 공개 미리 보기로 서비스 수준 계약 없이 제공됩니다. 경로 맵은 프로덕션 워크로드에 사용하면 안 됩니다. 특정 기능이 지원되지 않거나, 기능이 제한되거나, 일부 Azure 위치에 제공되지 않을 수 있습니다. 베타, 미리 보기로 제공되거나 아직 일반 공급으로 릴리스되지 않은 Azure 기능에 적용되는 약관은 Microsoft Azure 미리 보기에 대한 추가 사용 약관을 참조하세요.

구성을 시작하기 전에 다음 조건을 충족했는지 확인합니다.

• 연결(S2S, P2S 또는 ExpressRoute)이 이미 구성된 VWAN(가상 WAN)이 있습니다.
  • S2S 연결을 사용하여 VWAN을 만드는 단계는 자습서 - Virtual WAN을 사용하여 S2S 연결 만들기를 참조하세요.
  • P2S 사용자 VPN 연결을 사용하여 가상 WAN을 만드는 단계는 자습서 - Virtual WAN을 사용하여 사용자 VPN P2S 연결 만들기를 참조하세요.
• 구성 단계를 진행하기 전에 경로 맵 정보에서 고려 사항 및 제한 사항을 확인해야 합니다.

구성 워크플로

1. 가상 WAN 생성

2. 테스트에 필요한 모든 Virtual WAN 가상 허브를 만듭니다.

3. 테스트에 필요한 모든 사이트 간 VPN, 지점 및 사이트 간 VPN, ExpressRoute 게이트웨이 및 NVA를 배포합니다.

4. 들어오는 경로와 나가는 경로가 예상대로 작동하는지 확인합니다.

5. 경로 맵 및 경로 맵 규칙을 구성한 다음 저장합니다. 경로 맵 규칙에 대한 자세한 내용은 경로 맵 정보를 참조하세요.

6. 경로 맵이 구성되면 가상 허브 라우터 및 게이트웨이는 Route-maps 기능을 지원하는 데 필요한 업그레이드를 시작합니다.

   • 업그레이드 프로세스에 약 30분이 걸립니다.
   • 업그레이드 프로세스는 허브에서 경로 맵을 처음 만들 때만 발생합니다.
   • 경로 맵이 삭제되면 가상 허브 라우터가 새 버전의 소프트웨어에서 다시 기본.
   • 경로 맵을 사용하면 추가 요금이 발생합니다. 자세한 내용은 가격 책정 페이지를 참조하세요.

7. 프로비전 상태가 성공하면 프로세스가 완료됩니다. 프로세스가 실패하면 지원 사례를 엽니다.

8. 이제 경로 맵을 연결(ER, S2S VPN, P2S VPN, VNet)에 적용할 수 있습니다.

9. 경로 맵이 올바른 방향으로 적용되면 경로 맵 대시보드를 사용하여 경로 맵이 예상대로 작동하는지 확인합니다.

경로 맵 만들기

참고 항목

경로 맵은 현재 공개 미리 보기로 서비스 수준 계약 없이 제공됩니다. 경로 맵은 프로덕션 워크로드에 사용하면 안 됩니다. 특정 기능이 지원되지 않거나, 기능이 제한되거나, 일부 Azure 위치에 제공되지 않을 수 있습니다. 베타, 미리 보기로 제공되거나 아직 일반 공급으로 릴리스되지 않은 Azure 기능에 적용되는 약관은 Microsoft Azure 미리 보기에 대한 추가 사용 약관을 참조하세요.

다음 단계에서는 경로 맵을 구성하는 방법을 안내합니다.

1. Azure Portal에서 Virtual WAN 리소스로 이동합니다. 허브 목록을 보려면 허브를 선택합니다.



2. 가상 허브 페이지를 열려면 구성하려는 허브를 선택합니다.

3. 가상 허브 페이지의 라우팅 섹션에서 경로 맵을 선택하여 경로 맵 페이지를 엽니다. 경로 맵 페이지에서 + 경로 맵 추가를 선택하여 새 경로 맵 을 만듭니다.



4. 경로 맵 만들기 페이지에서 경로 맵의 이름을 제공합니다.

5. 그런 다음 경로 맵 추가를 선택하여 경로 맵 에서 규칙을 만듭니다.

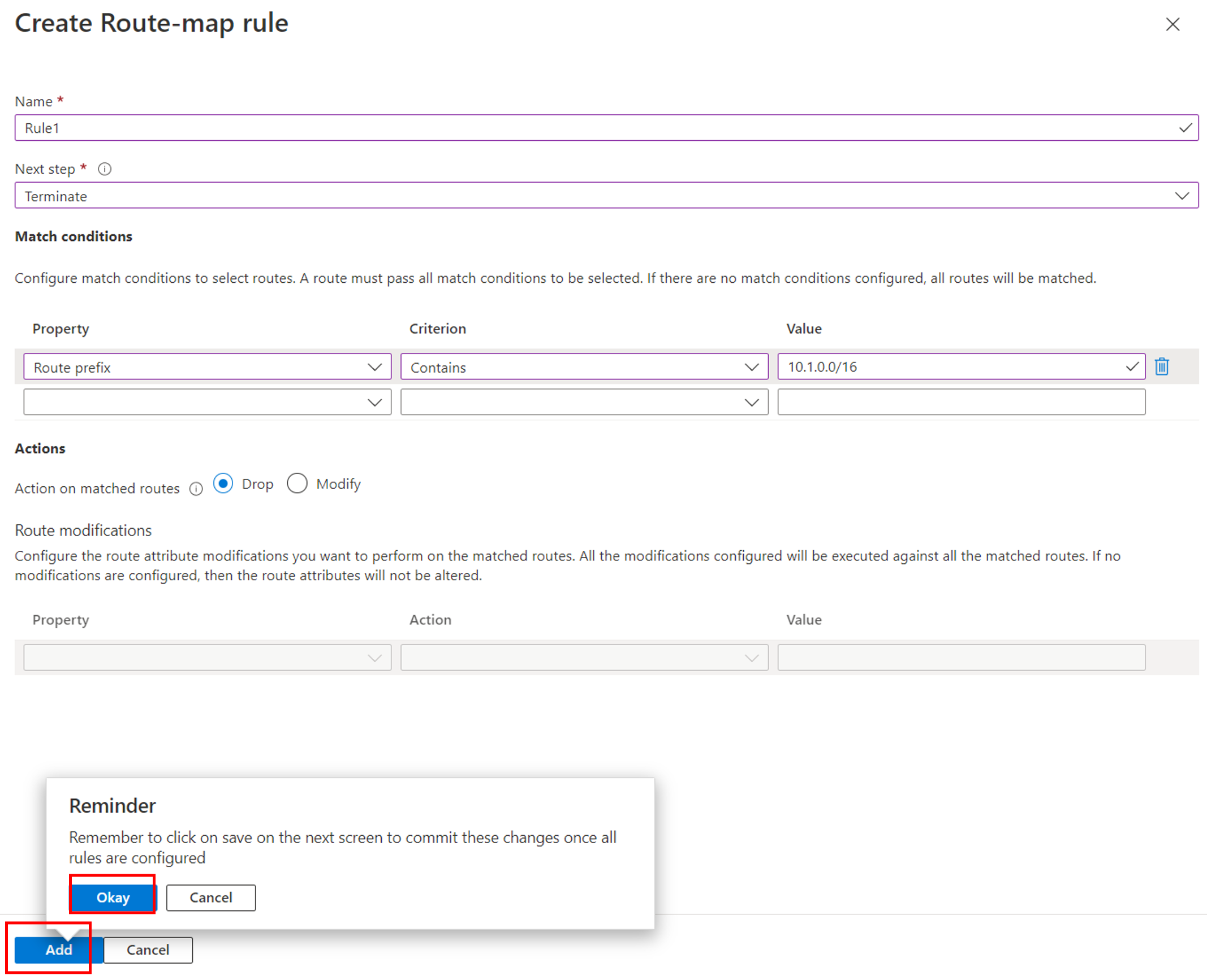

6. Create Route-map rule 페이지에서 필요한 구성을 완료합니다.

   • 이름 – 경로 맵 규칙의 이름을 제공합니다.

   • 다음 단계 – 드롭다운에서 이 규칙과 일치하는 경로를 경로 맵의 후속 규칙에 의해 처리해야 하는 경우 계속을 선택합니다. 그렇지 않은 경우 종료를 선택합니다.

   • 일치 조건 – 각 일치 조건에 는 속성, 기준 및 값이 필요합니다. 0개 이상의 일치 조건이 있을 수 있습니다.

     • 새 일치 조건을 추가하려면 테이블에서 빈 행을 선택합니다.
     • 행을 삭제하려면 행 끝에 있는 삭제 아이콘을 선택합니다.
     • 값 아래에 여러 값을 추가하려면 구분 기호로 쉼표(,)를 사용합니다. 지원되는 일치 조건 목록은 경로 맵 정보를 참조하세요.

   • 일치 경로에 대한 작업 > 작업 – 일치하는 경로를 거부하려면 삭제를 선택하거나 일치하는 경로를 허용하고 수정하려면 수정을 선택합니다.

   • 작업 > 경로 수정 – 각 작업 문에는 속성, 작업 및 값이 필요합니다. 경로 수정 문은 0개 이상일 수 있습니다.

     • 새로운 문을 추가하려면 테이블에서 빈 행을 선택합니다.
     • 행을 삭제하려면 행 끝에 있는 삭제 아이콘을 선택합니다.
     • 값 아래에 여러 값을 추가하려면 구분 기호로 쉼표(,)를 사용합니다. 지원되는 작업 목록은 경로 맵 정보를 참조하세요.



7. 규칙 구성을 완료하려면 추가를 선택합니다. 추가를 선택하면 규칙을 Azure Portal에 일시적으로 저장하지만 아직 경로 맵에 저장되지 않습니다. 미리 알림 대화 상자에서 [확인]을 선택하여 규칙이 아직 완전히 저장되지 않음을 확인하고 다음 단계로 진행합니다.

8. 필요한 경우 6단계와 7단계를 반복하여 규칙을 추가합니다.

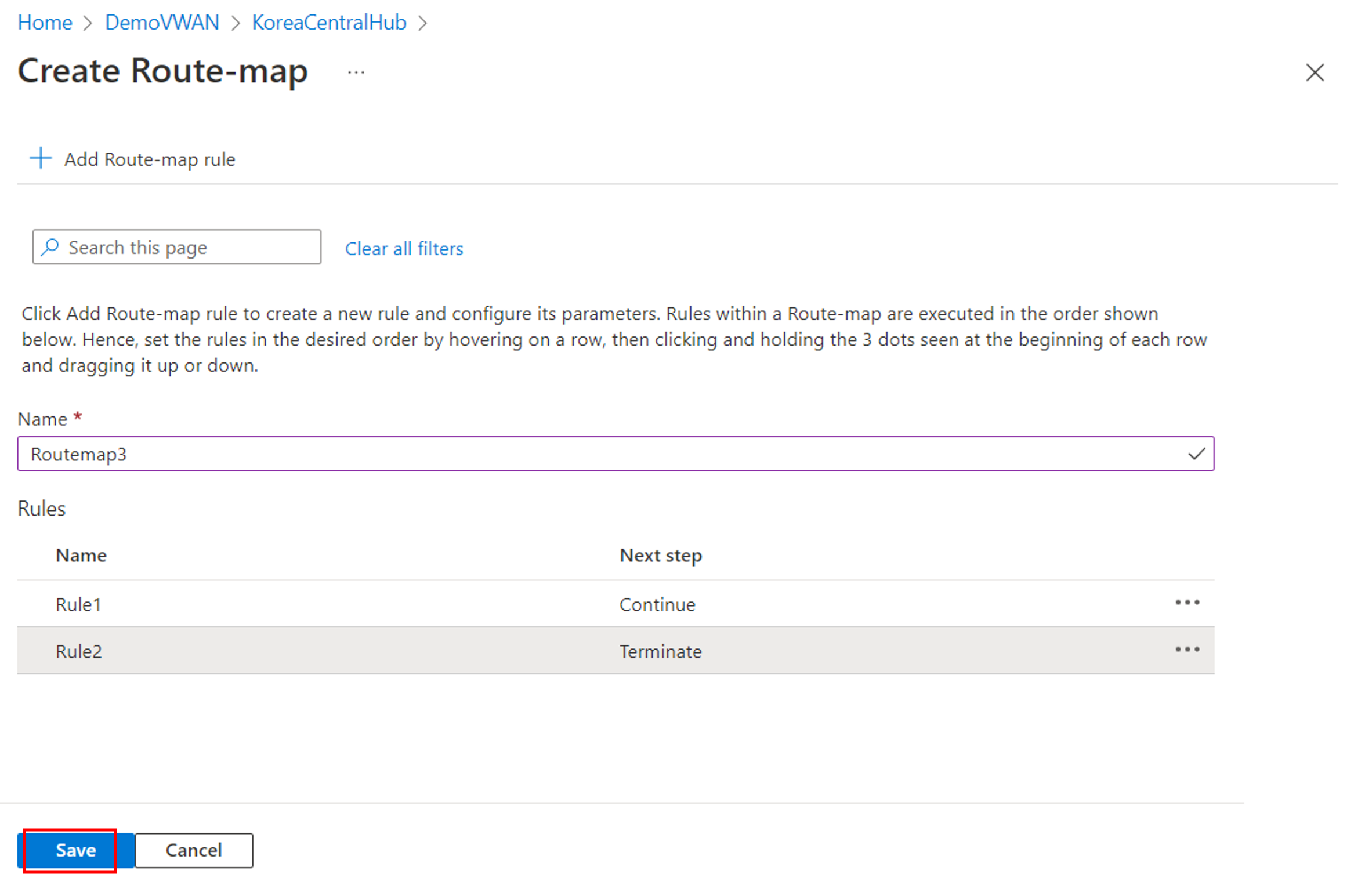

9. 모든 규칙이 추가된 후 Create Route-map 페이지에서 규칙의 순서가 원하는 대로 지정되었는지 확인합니다. 마우스를 행에 마우스로 가리킨 다음 점 3개 클릭 및 누른 채 행을 위아래로 끌어 필요에 따라 규칙을 조정합니다. 규칙 순서 조정을 마치면 저장을 선택하여 모든 규칙을 경로 맵에 저장합니다.



10. 경로 맵 및 경로 맵 규칙을 저장하는 데 몇 분 정도 걸립니다. 저장되면 프로비전 상태가 성공으로 표시됩니다.



연결에 경로 맵 적용

경로 맵이 저장되면 가상 허브의 원하는 연결에 경로 맵을 적용할 수 있습니다.

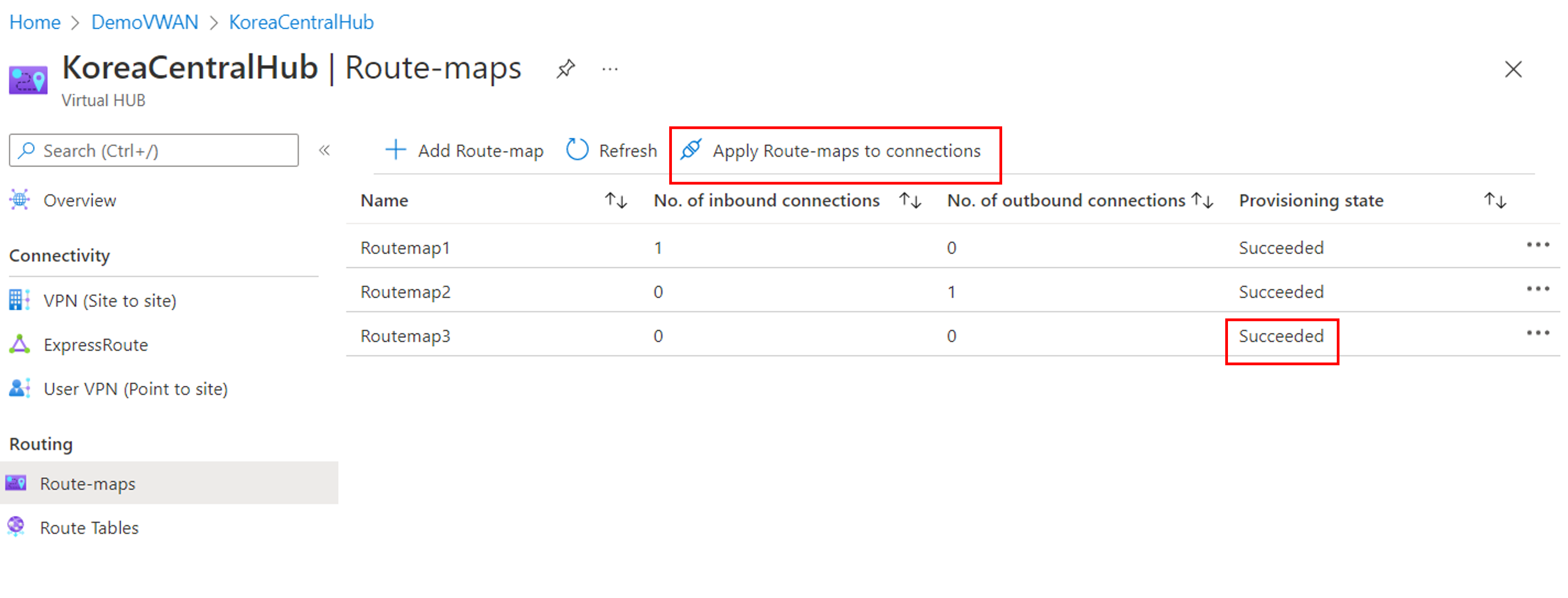

1. 경로 맵 페이지에서 Apply Route-maps to connections를 선택합니다.

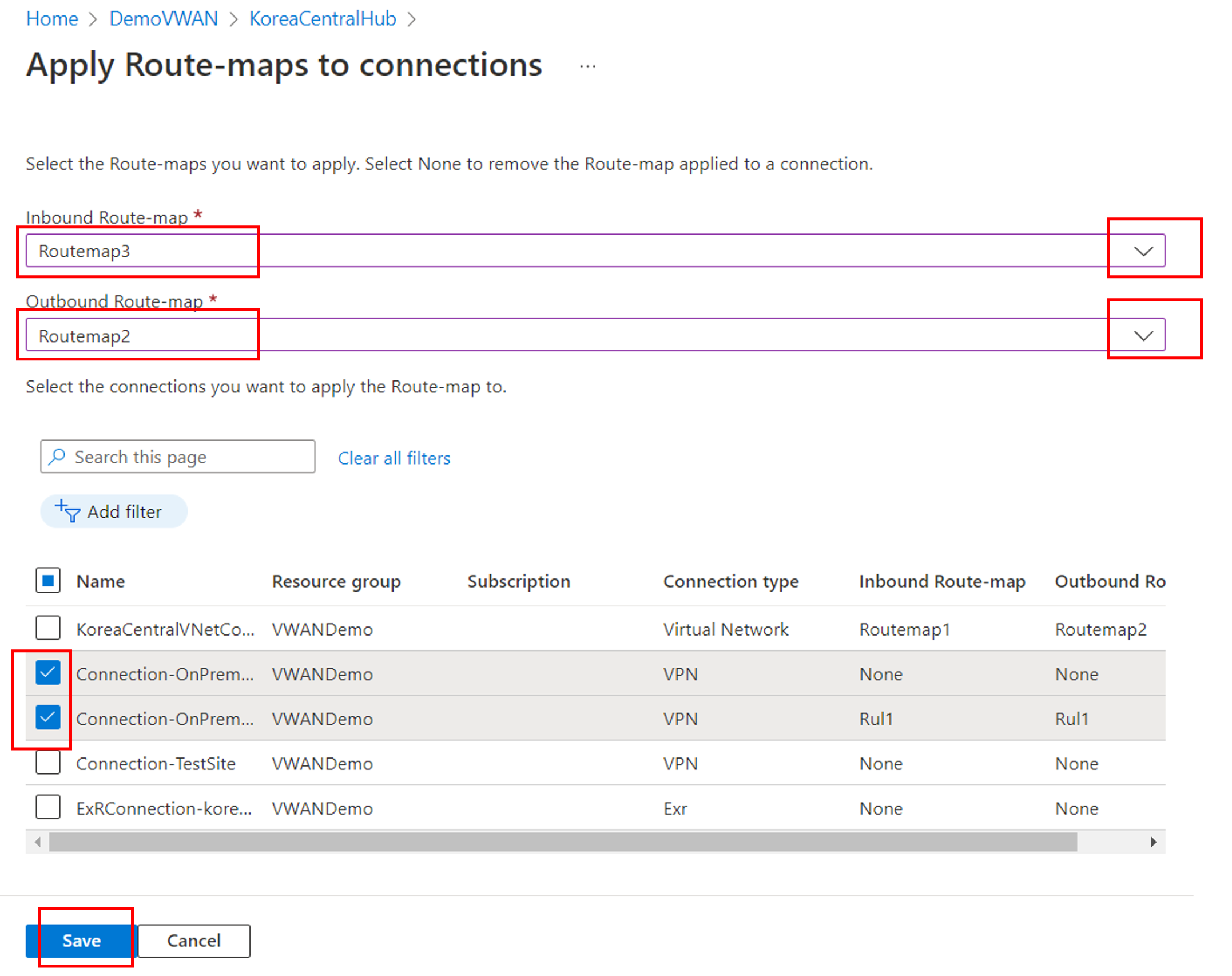

2. Apply Route-maps to connections 페이지에서 다음 설정을 구성합니다.

   • 인바운드 경로 맵에서 드롭다운 상자를 선택하고 수신 방향으로 적용할 경로 맵을 선택합니다.
   • 아웃바운드 경로 맵에서 드롭다운 상자를 선택하고 송신 방향으로 적용할 경로 맵을 선택합니다.
   • 맨 아래 테이블에는 가상 허브에 대한 모든 연결이 나열되어 있습니다. 경로 맵을 적용할 하나 이상의 연결을 선택합니다.



3. 이러한 설정 구성을 마치면 저장을 선택합니다.

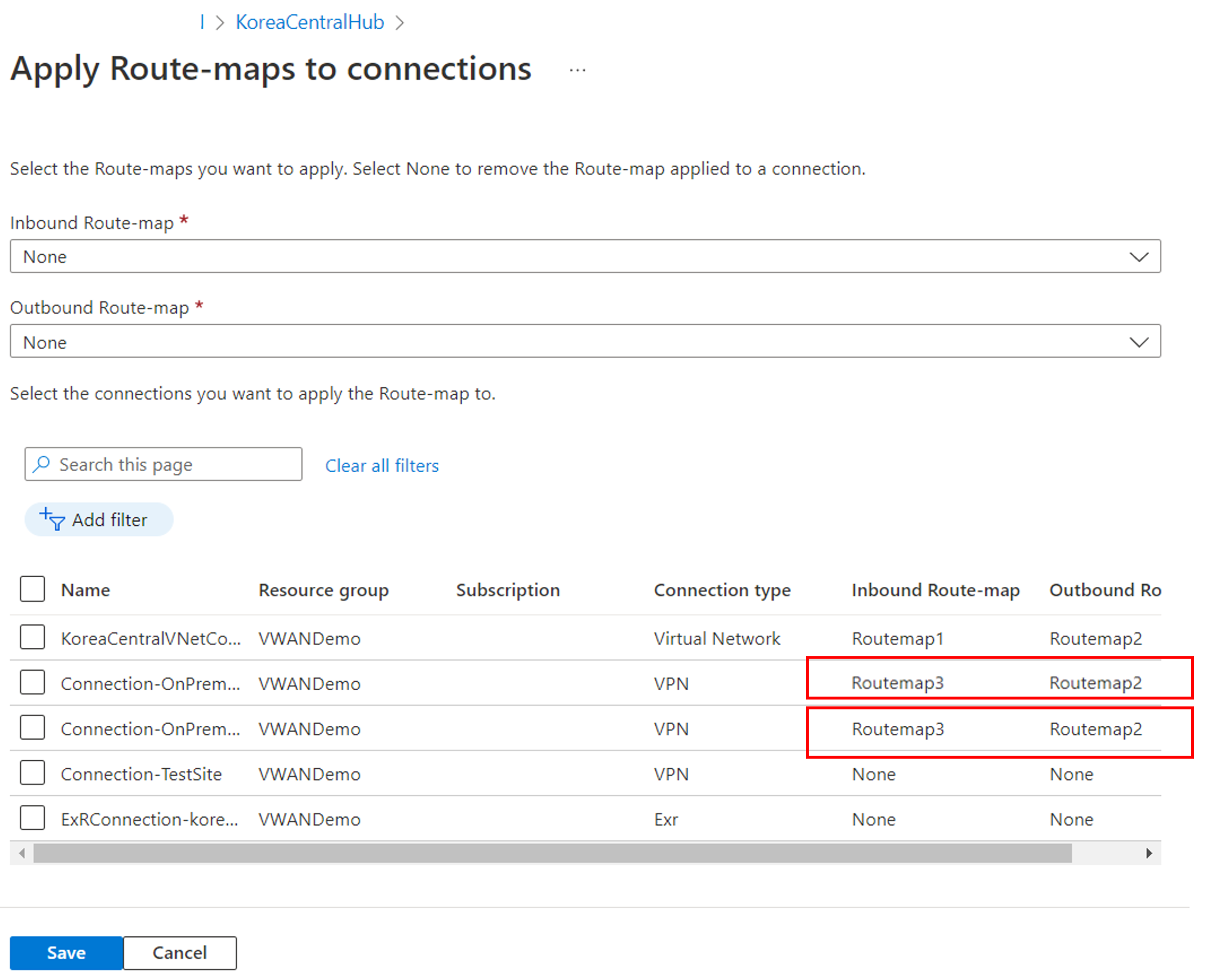

4. 경로 맵 페이지에서 연결에 경로 맵 적용을 다시 열어 변경 내용을 확인합니다.



5. 경로 맵이 올바른 방향으로 적용되면 경로 맵 대시보드를 사용하여 경로 맵이 예상대로 작동하는지 확인합니다.

경로 맵 또는 경로 맵 규칙 수정 또는 제거

1. 기존 경로 맵을 수정하거나 제거하려면 경로 맵 페이지로 이동합니다.

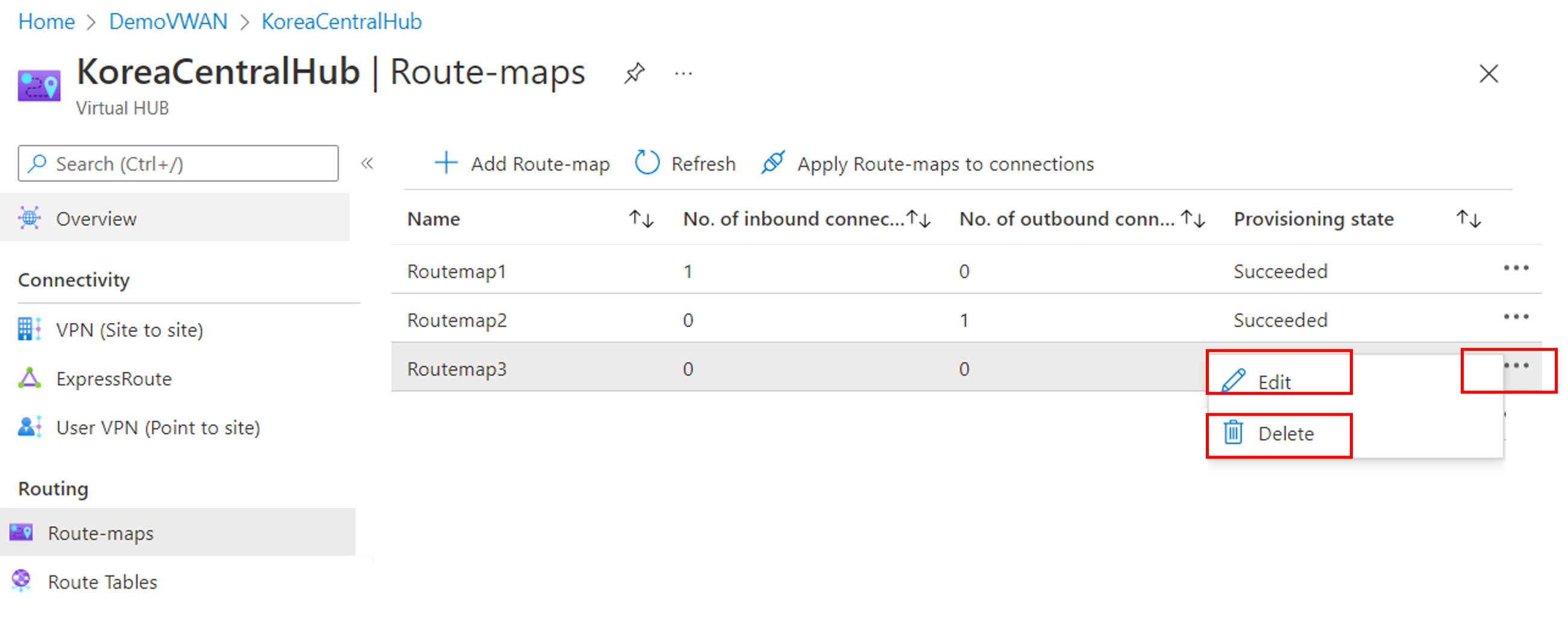

2. 작업 하려는 경로 맵의 줄에서 ... > 편집 또는 ... > 각각 삭제합니다.



연결에서 경로 맵 수정 또는 제거

기존 경로 맵 규칙을 수정하거나 제거하려면 다음 단계를 사용합니다.

1. 경로 맵 페이지의 편집하려는 경로 맵에 해당하는 줄에서 … > 편집을 선택합니다.

2. Edit Route-map 페이지에서 … > 편집을 선택하여 경로 맵 규칙을 편집합니다.



3. 필요에 따라 규칙을 수정합니다. Edit Route-map rule 페이지에서 추가를 선택한 후 미리 알림 대화 상자에서 확인을 선택하여 규칙 변경 내용을 일시적으로 저장하고 다음 단계로 진행합니다.



4. Edit Route-map 페이지에서 저장을 선택합니다.



문제 해결

다음 섹션에서는 Virtual WAN 허브에서 경로 맵을 구성할 때 발생하는 일반적인 문제에 대해 설명합니다.

경로 맵이 실패한 상태로 전환됨

미리 보기 별칭('preview-route-maps@microsoft.com')에 연결하여 문제를 해결합니다.

요약 경로가 예상대로 표시되지 않음

1. 경로 맵을 제거한 다음, 연결에서 현재 경로를 봅니다. 경로 맵이 적용되기 전에 경로가 표시되어야 하는 경로인지 확인합니다.

2. 일치 조건이 올바르게 설정되었는지 확인합니다. 일치 조건은 수정하려는 경로를 선택하는 데 사용됩니다.

   • 선택한 경로가 아닌 모든 경로를 일치시키는 경우: 일치 조건 없이 경로 맵을 만들면 적용된 연결의 모든 경로가 일치합니다.
   • 일치 조건이 있지만 아직 원하는 경로를 선택하지 않는 경우: 일치 조건을 확인하여 올바르게 설정되었는지 확인합니다. 같음은 정확한 접두사를 일치시키고 경로 내의 일치 접두사를 포함합니다. (예: 10.2.30.0/24는 10.2.0.0/16에 대한 포함에 포함됨)
   • "contains" 일치 조건을 사용하는 경우: 서브넷이 올바른지 확인합니다.

3. 작업이 올바르게 설정되었는지 확인합니다. 경로를 요약하려면 바꾸기 작업이 필요합니다.

4. 다음 단계 설정이 올바르게 구성되었는지 확인합니다. 경로 맵 규칙이 여러 번 있고 원하는 출력이 표시되지 않는 경우 마지막 규칙에 다음 단계 설정이 Terminate로 설정되어 있는지 확인합니다. 이렇게 하면 다른 규칙이 처리되지 않습니다.

5. 변경한 후 경로 맵을 연결에 적용합니다. 그런 다음 경로 맵 대시보드를 사용하여 변경 내용이 원하는 효과를 발휘했는지 확인합니다.

AS-PATH가 예상대로 표시되지 않음

1. 경로 집합을 요약하는 경우 허브 라우터는 해당 경로에서 AS-PATH 특성을 제거합니다. 작업 섹션에서 AS-PATH를 다시 추가할 수 있습니다.

2. 경로 맵을 제거한 다음, 연결에서 현재 경로를 봅니다. 경로 맵이 적용되기 전에 현재 경로가 표시되어야 하는 경로인지 확인합니다.

3. 일치 조건이 올바르게 설정되었는지 확인합니다. 일치 조건은 수정하려는 경로를 선택하는 데 사용됩니다.

   • 선택한 경로가 아닌 모든 경로를 일치시키는 경우: 일치 조건 없이 경로 맵이 만들어지면 적용된 연결의 모든 경로가 일치합니다.
   • 일치 조건이 있고 원하는 경로를 선택하지 않는 경우: 일치 조건을 확인하여 올바르게 설정되었는지 확인합니다. 같음은 정확한 접두사를 일치시키고 경로 내의 일치 접두사를 포함합니다. (예: 10.2.30.0/24는 10.2.0.0/16에 대한 포함에 포함됨)
   • "포함" 일치 조건을 사용하는 경우: 서브넷이 올바른지 확인합니다.

4. 작업이 올바르게 설정되었는지 확인합니다. 바꾸기 또는 앞에 추가 설정이 원하는 대로 설정되어 있는지 확인합니다.

5. ASN을 AS-PATH에 추가하는 경우 Azure에서 예약한 ASN을 사용하지 않고 있는지 확인합니다.

6. 다음 단계 설정이 올바르게 구성되었는지 확인합니다. 경로 맵 규칙이 여러 번 있고 원하는 출력이 표시되지 않는 경우 마지막 규칙에 다음 단계 설정이 Terminate로 설정되어 있는지 확인합니다. 이렇게 하면 다른 규칙이 처리되지 않습니다.

7. 변경한 후 경로 맵을 연결에 적용합니다. 그런 다음 경로 맵 대시보드를 사용하여 변경 내용이 원하는 효과를 발휘했는지 확인합니다.

다음 단계

• 경로 맵 대시보드를 사용하여 경로, AS Path 및 BGP 커뮤니티를 모니터링합니다.
• 경로 맵에 대해 자세히 알아보려면 경로 맵 정보를 참조하세요.
