여러 온-프레미스 정책 기반 VPN 디바이스에 VPN Gateway 연결

이 문서에서는 S2S VPN 연결에서 사용자 지정 IPsec/IKE 정책을 활용하여 여러 온-프레미스 정책 기반 VPN 디바이스에 연결하도록 Azure 경로 기반 VPN Gateway를 구성하는 방법을 설명합니다. 이 문서의 단계에서는 Azure PowerShell을 사용합니다.

정책 기반 및 경로 기반 VPN Gateway 정보

정책 기반 경로 기반 VPN 디바이스는 연결에서 IPsec 트래픽 선택기가 설정되는 방식이 서로 다릅니다.

  • 정책 기반 VPN 디바이스는 두 네트워크의 접두사 조합을 사용하여 트래픽이 IPsec 터널을 통해 암호화/암호 해독되는 방법을 정의합니다. 이는 일반적으로 패킷 필터링을 수행하는 방화벽 디바이스에 구축됩니다. IPsec 터널 암호화 및 암호 해독이 패킷 필터링 및 처리 엔진에 추가됩니다.
  • 경로 기반 VPN 디바이스는 임의(와일드 카드) 트래픽 선택기를 사용하며, 라우팅/전달 테이블이 서로 다른 IPsec 터널로 트래픽을 전달하도록 합니다. 이는 일반적으로 각 IPsec 터널이 네트워크 인터페이스 또는 VTI(가상 터널 인터페이스)로 모델링되는 라우터 플랫폼에 구축됩니다.

다음 다이어그램은 두 모델을 강조 표시합니다.

정책 기반 VPN 예제

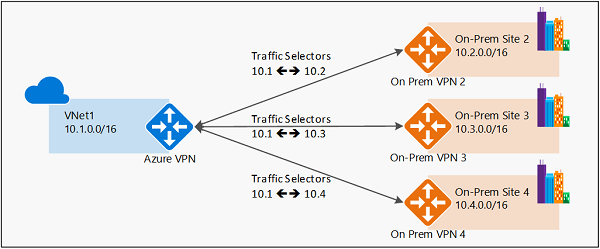

정책 기반 VPN의 다이어그램

경로 기반 VPN 예제

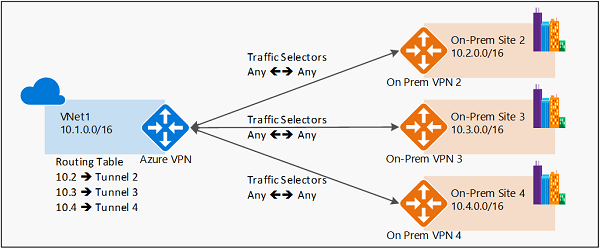

여러 사이트에 대한 경로 기반 VPN 다이어그램.

정책 기반 VPN에 대한 Azure 지원

현재 Azure에서는 VPN Gateway의 두 가지 모드(경로 기반 VPN Gateway 및 정책 기반 VPN Gateway)를 모두 지원합니다. 해당 게이트웨이는 서로 다른 내부 플랫폼에 구축되므로 사양이 서로 다릅니다. 게이트웨이, 처리량 및 연결에 대한 자세한 내용은 VPN Gateway 설정 정보를 참조하세요.

게이트웨이 VPN 유형 게이트웨이 SKU 지원되는 IKE 버전
정책 기반 게이트웨이 Basic IKEv1
경로 기반 게이트웨이 Basic IKEv2
경로 기반 게이트웨이 VpnGw1, VpnGw2, VpnGw3, VpnGw4, VpnGw5 IKEv1 및 IKEv2
경로 기반 게이트웨이 VpnGw1AZ, VpnGw2AZ, VpnGw3AZ, VpnGw4AZ, VpnGw5AZ IKEv1 및 IKEv2

이전에는 정책 기반 VPN으로 작업할 때 정책 기반 VPN 게이트웨이 기본 SKU를 사용하도록 제한되었으며 1개의 온-프레미스 VPN/방화벽 디바이스에만 연결할 수 있었습니다. 이제 사용자 지정 IPsec/IKE 정책을 사용하여 경로 기반 VPN 게이트웨이를 사용하고 여러 정책 기반 VPN/방화벽 디바이스에 연결할 수 있습니다. 경로 기반 VPN 게이트웨이를 사용하여 정책 기반 VPN 연결을 만들려면 "PolicyBasedTrafficSelectors" 옵션과 함께 접두사 기반 트래픽 선택기를 사용하도록 경로 기반 VPN 게이트웨이를 구성합니다.

고려 사항

  • 이 연결을 사용하려면 온-프레미스 정책 기반 VPN 디바이스가 Azure 경로 기반 VPN Gateway에 연결하도록 IKEv2를 지원해야 합니다. VPN 디바이스 사양을 확인하세요.

  • 이 메커니즘을 사용하여 정책 기반 VPN 디바이스를 통해 연결되는 온-프레미스 네트워크는 Azure Virtual Network에 연결할 수 있습니다. 동일한 Azure VPN Gateway를 통해 다른 온-프레미스 네트워크 또는 가상 네트워크로 전송할 수는 없습니다.

  • 구성 옵션은 사용자 지정 IPsec/IKE 연결 정책의 일부입니다. 정책 기반 트래픽 선택기 옵션을 사용하는 경우 전체 정책(IPsec/IKE 암호화 및 무결성 알고리즘, 키 수준 및 SA 수명)을 지정해야 합니다.

아래 다이어그램에서는 VPN Gateway를 통한 전송 라우팅이 정책 기반 옵션에서 작동하지 않는 이유를 보여 줍니다.

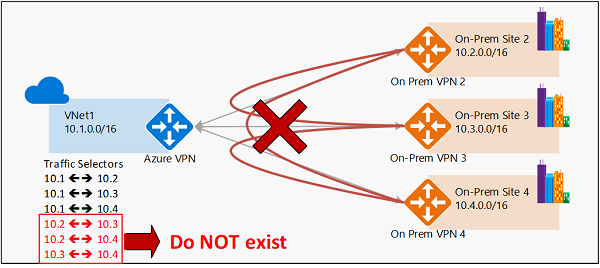

정책 기반 전송 다이어그램

다이어그램에 나와 있는 것처럼 Azure VPN Gateway의 트래픽 선택기는 가상 네트워크에서 각각의 온-프레미스 네트워크 접두사로는 연결되지만 교차 연결 접두사로는 연결되지 않습니다. 예를 들어 온-프레미스 사이트 2, 3 및 4는 각각 VNet1과 통신할 수 있지만 Azure VPN Gateway를 통해 서로 연결할 수는 없습니다. 다이어그램에서는 이 구성을 사용할 경우 Azure VPN Gateway에서 사용할 수 없는 상호 연결 트래픽 선택기를 보여 줍니다.

워크플로

이 문서의 지침은 S2S 또는 VNet 간 연결에 대한 IPsec/IKE 정책 구성에 설명된 동일한 예제에 따라 S2S VPN 연결을 설정합니다. 다음 다이어그램에 이러한 연결이 나와 있습니다.

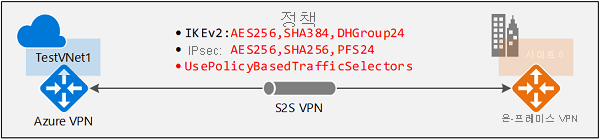

다이어그램은 트래픽 선택기가 있는 사이트 간 이미지를 보여 줍니다.

연결을 사용하도록 설정하려면 다음 워크플로를 사용합니다.

  1. 프레미스 간 연결에 대한 가상 네트워크, VPN 게이트웨이 및 로컬 네트워크 게이트웨이를 만듭니다.
  2. IPsec/IKE 정책을 만듭니다.
  3. S2S 또는 VNet 간 연결을 만들 때 정책을 적용하고 연결에서 정책 기반 트래픽 선택기를 사용하도록 설정합니다.
  4. 연결이 이미 생성된 경우 기존 연결에 정책을 적용하거나 업데이트할 수 있습니다.

정책 기반 트래픽 선택기 사용

이 섹션에서는 연결에서 정책 기반 트래픽 선택기를 사용하도록 설정하는 방법을 보여 줍니다. IPsec/IKE 정책 구성 문서 구성의 3부를 완료했는지 확인하세요. 이 문서의 단계에서는 동일한 매개 변수가 사용됩니다.

가상 네트워크, VPN Gateway 및 로컬 네트워크 게이트웨이 만들기

  1. 구독에 연결합니다. 컴퓨터에서 로컬로 PowerShell을 실행하는 경우 Connect-AzAccount cmdlet을 사용하여 로그인합니다. 또는 브라우저에서 Azure Cloud Shell을 대신 사용합니다.

  2. 변수 선언. 이 연습에서는 다음 변수가 사용됩니다.

    $Sub1          = "<YourSubscriptionName>"
    $RG1           = "TestPolicyRG1"
    $Location1     = "East US 2"
    $VNetName1     = "TestVNet1"
    $FESubName1    = "FrontEnd"
    $BESubName1    = "Backend"
    $GWSubName1    = "GatewaySubnet"
    $VNetPrefix11  = "10.11.0.0/16"
    $VNetPrefix12  = "10.12.0.0/16"
    $FESubPrefix1  = "10.11.0.0/24"
    $BESubPrefix1  = "10.12.0.0/24"
    $GWSubPrefix1  = "10.12.255.0/27"
    $DNS1          = "8.8.8.8"
    $GWName1       = "VNet1GW"
    $GW1IPName1    = "VNet1GWIP1"
    $GW1IPconf1    = "gw1ipconf1"
    $Connection16  = "VNet1toSite6"
    $LNGName6      = "Site6"
    $LNGPrefix61   = "10.61.0.0/16"
    $LNGPrefix62   = "10.62.0.0/16"
    $LNGIP6        = "131.107.72.22"

  3. 리소스 그룹을 만듭니다.

    New-AzResourceGroup -Name $RG1 -Location $Location1

  4. 다음 예제를 사용하여 세 개의 서브넷과 VPN 게이트웨이가 있는 가상 네트워크 TestVNet1을 만듭니다. 값을 대체하려면, 게이트웨이 서브넷의 이름을 항상 'GatewaySubnet'으로 지정하는 것이 중요합니다. 다른 이름을 지정하는 경우 게이트웨이 만들기가 실패합니다.

    $fesub1 = New-AzVirtualNetworkSubnetConfig -Name $FESubName1 -AddressPrefix $FESubPrefix1
    $besub1 = New-AzVirtualNetworkSubnetConfig -Name $BESubName1 -AddressPrefix $BESubPrefix1
    $gwsub1 = New-AzVirtualNetworkSubnetConfig -Name $GWSubName1 -AddressPrefix $GWSubPrefix1

    New-AzVirtualNetwork -Name $VNetName1 -ResourceGroupName $RG1 -Location $Location1 -AddressPrefix $VNetPrefix11,$VNetPrefix12 -Subnet $fesub1,$besub1,$gwsub1

    $gw1pip1    = New-AzPublicIpAddress -Name $GW1IPName1 -ResourceGroupName $RG1 -Location $Location1 -AllocationMethod Dynamic
    $vnet1      = Get-AzVirtualNetwork -Name $VNetName1 -ResourceGroupName $RG1
    $subnet1    = Get-AzVirtualNetworkSubnetConfig -Name "GatewaySubnet" -VirtualNetwork $vnet1
    $gw1ipconf1 = New-AzVirtualNetworkGatewayIpConfig -Name $GW1IPconf1 -Subnet $subnet1 -PublicIpAddress $gw1pip1

    New-AzVirtualNetworkGateway -Name $GWName1 -ResourceGroupName $RG1 -Location $Location1 -IpConfigurations $gw1ipconf1 -GatewayType Vpn -VpnType RouteBased -GatewaySku VpnGw1

    New-AzLocalNetworkGateway -Name $LNGName6 -ResourceGroupName $RG1 -Location $Location1 -GatewayIpAddress $LNGIP6 -AddressPrefix $LNGPrefix61,$LNGPrefix62


IPsec/IKE 정책을 사용하여 S2S VPN 연결 만들기

  1. IPsec/IKE 정책을 만듭니다.

    Important

    연결에서 "UsePolicyBasedTrafficSelectors" 옵션을 사용하기 위해 IPsec/IKE 정책을 만들어야 합니다.

    아래 예제에서는 다음 알고리즘 및 매개 변수를 사용하여 IPsec/IKE 정책을 만듭니다.

    • IKEv2: AES256, SHA384, DHGroup24
    • IPsec: AES256, SHA256, PFS 없음, SA 수명 14400초 및 102400000KB
    $ipsecpolicy6 = New-AzIpsecPolicy -IkeEncryption AES256 -IkeIntegrity SHA384 -DhGroup DHGroup24 -IpsecEncryption AES256 -IpsecIntegrity SHA256 -PfsGroup None -SALifeTimeSeconds 14400 -SADataSizeKilobytes 102400000

  2. 정책 기반 트래픽 선택기와 IPsec/IKE 정책을 사용하여 S2S VPN 연결을 만들고 이전 단계에서 만든 IPsec/IKE 정책을 적용합니다. 연결에서 정책 기반 트래픽 선택기를 사용도록 설정하는 추가 매개 변수 "-UsePolicyBasedTrafficSelectors $True"가 필요합니다.

    $vnet1gw = Get-AzVirtualNetworkGateway -Name $GWName1  -ResourceGroupName $RG1
    $lng6 = Get-AzLocalNetworkGateway  -Name $LNGName6 -ResourceGroupName $RG1

    New-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1 -VirtualNetworkGateway1 $vnet1gw -LocalNetworkGateway2 $lng6 -Location $Location1 -ConnectionType IPsec -UsePolicyBasedTrafficSelectors $True -IpsecPolicies $ipsecpolicy6 -SharedKey 'AzureA1b2C3'

  3. 단계를 완료하면 S2S VPN 연결에서 정의된 IPsec/IKE 정책을 사용하며 연결에서 정책 기반 트래픽 선택기를 활성화합니다. 동일한 단계를 반복하여 동일한 Azure VPN 게이트웨이에서 추가 온-프레미스 정책 기반 VPN 디바이스에 연결을 더 추가할 수 있습니다.

정책 기반 트래픽 선택기 업데이트

이 섹션에서는 기존 S2S VPN 연결에 대한 정책 기반 트래픽 선택기 옵션을 업데이트하는 방법을 보여 줍니다.

  1. 연결 리소스를 가져옵니다.

    $RG1          = "TestPolicyRG1"
    $Connection16 = "VNet1toSite6"
    $connection6  = Get-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1

  2. 정책 기반 트래픽 선택기 옵션을 확인합니다. 다음 줄은 정책 기반 트래픽 선택기가 연결에 사용되는지 여부를 표시합니다.

    $connection6.UsePolicyBasedTrafficSelectors


    이 줄에서 "True"가 반환되면 연결에 정책 기반 트래픽 선택기가 구성되어 있는 것이고, 그렇지 않으면 "False"가 반환됩니다.

  3. 연결 리소스를 가져온 후에는 연결에서 정책 기반 트래픽 선택기를 사용하거나 사용하지 않도록 설정할 수 있습니다.

    • 사용

      아래 예제에서는 IPsec/IKE 정책을 변경되지 않은 상태로 두고 정책 기반 트래픽 선택기 옵션을 사용하도록 설정합니다.

      $RG1          = "TestPolicyRG1"
      $Connection16 = "VNet1toSite6"
      $connection6  = Get-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1

      Set-AzVirtualNetworkGatewayConnection -VirtualNetworkGatewayConnection $connection6 -UsePolicyBasedTrafficSelectors $True

    • 사용 안 함

      아래 예제에서는 IPsec/IKE 정책을 변경되지 않은 상태로 두고 정책 기반 트래픽 선택기 옵션을 사용하지 않도록 설정합니다.

      $RG1          = "TestPolicyRG1"
      $Connection16 = "VNet1toSite6"
      $connection6  = Get-AzVirtualNetworkGatewayConnection -Name $Connection16 -ResourceGroupName $RG1

      Set-AzVirtualNetworkGatewayConnection -VirtualNetworkGatewayConnection $connection6 -UsePolicyBasedTrafficSelectors $False


다음 단계

연결이 완료되면 가상 네트워크에 가상 머신을 추가할 수 있습니다. 단계는 Virtual Machine 만들기 를 참조하세요.

사용자 지정 IPsec/IKE 정책에 대한 자세한 내용은 S2S VPN 또는 VNet 간 연결에 대한 IPsec/IKE 정책 구성을 참조하세요.
