Network Planner 사용 - 예제 시나리오 - Microsoft Teams

Network Planner 도구는 Teams 관리 센터에서 사용할 수 있습니다. organization 대한 네트워크 요구 사항을 확인하는 데 도움이 됩니다. 이 예제 시나리오에서는 도구를 사용하여 Contoso라는 회사에 대한 사이트, 가상 사용자 및 실행 보고서를 만드는 방법을 보여 줍니다.

시작하기 전에

이미 Teams 관리 센터를 둘러보는 방법을 알고 있으며 Teams용 네트워크를 준비하기 위해 수행해야 하는 작업에 대해 잘 알고 있다고 가정합니다. Network Planner에서 본 첫 번째 문서인 경우 먼저 다음 문서를 살펴보는 것이 좋습니다.

Contoso 네트워크 개요

Contoso에는 다음 세 가지 위치가 있습니다.

시애틀 본사: Contoso의 기본 위치입니다. 1,000명의 직원이 있으며 그 중 25명은 전화만 하고 있습니다. 사이트가 인터넷에 연결되어 있으며 PSTN(로컬 전화 연결)이 있습니다. Contoso는 Teams와 로컬 전화 연결을 사용할 수 있도록 직접 라우팅을 설정했습니다.
Kirkland Office: 이 지점에는 400명의 직원이 있고 10명은 통화만 하고 있습니다. 이 사이트는 인터넷 및 전화(PSTN) 트래픽 모두에 대해 본사에 대한 연결을 사용합니다. 이 사무실은 WAN 연결을 사용하여 시애틀 본사에 연결됩니다.
덴버 오피스: 이 사무실에는 250명의 직원이 있고 50명은 전화만 하고 있습니다. 사이트에는 자체 로컬 인터넷 연결이 있지만 PSTN(직접 전화 연결)이 없습니다.

시작해 보겠습니다!

네트워크 계획 추가

18분 남음

Teams 관리 센터에서 조직 전체 설정을 확장한 다음 네트워크 플래너를 선택합니다. 가장 먼저 해야 할 일은 네트워크 계획을 만드는 것입니다.

네트워크 계획 추가를 클릭합니다.
새 네트워크 계획 창에서 네트워크 계획에 대한 이름과 설명을 추가합니다. 이 예제에서는 Contoso1 을 계획 이름으로 사용하고 Contoso 네트워크 계획을 설명으로 사용합니다.
저장을 클릭합니다 .

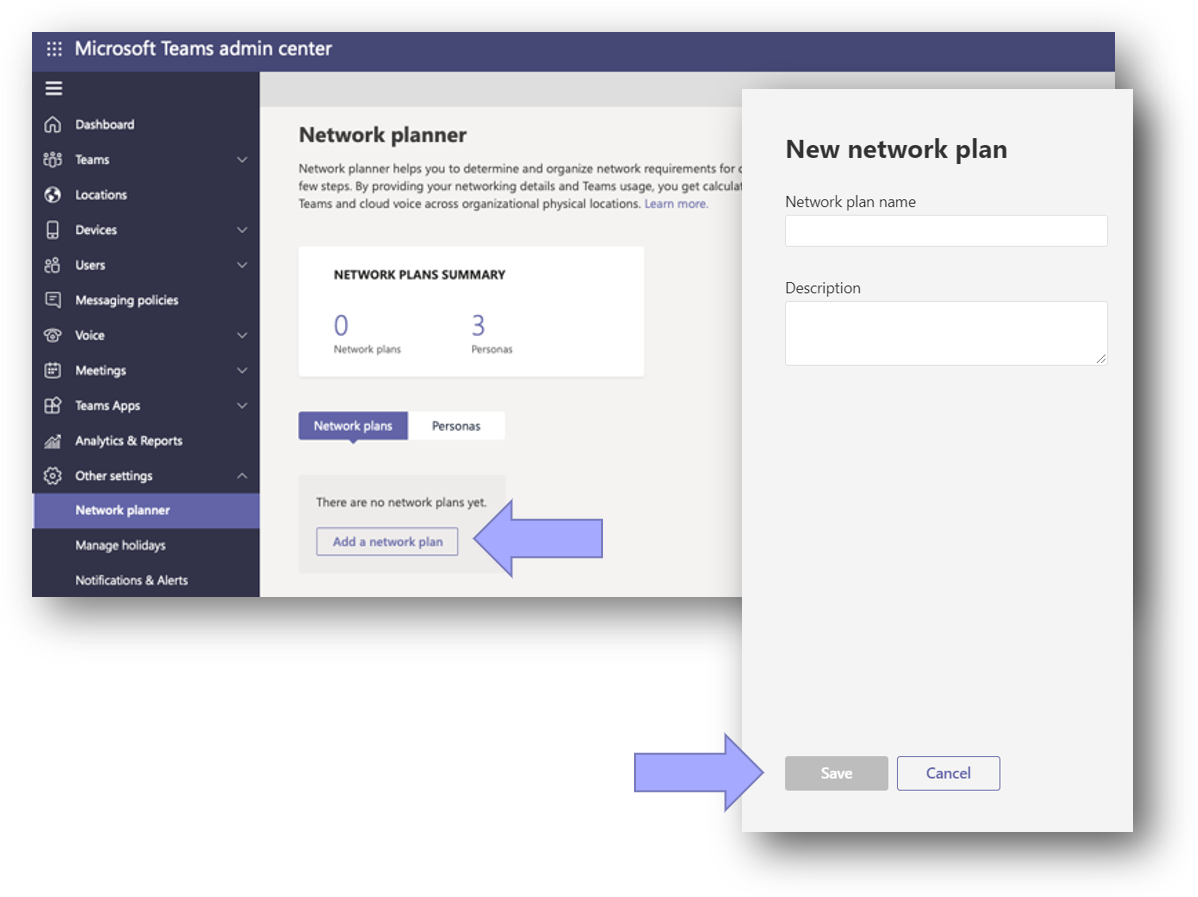

새 네트워크 계획 추가

네트워크 계획을 저장하면 네트워크 계획 목록에 표시됩니다.

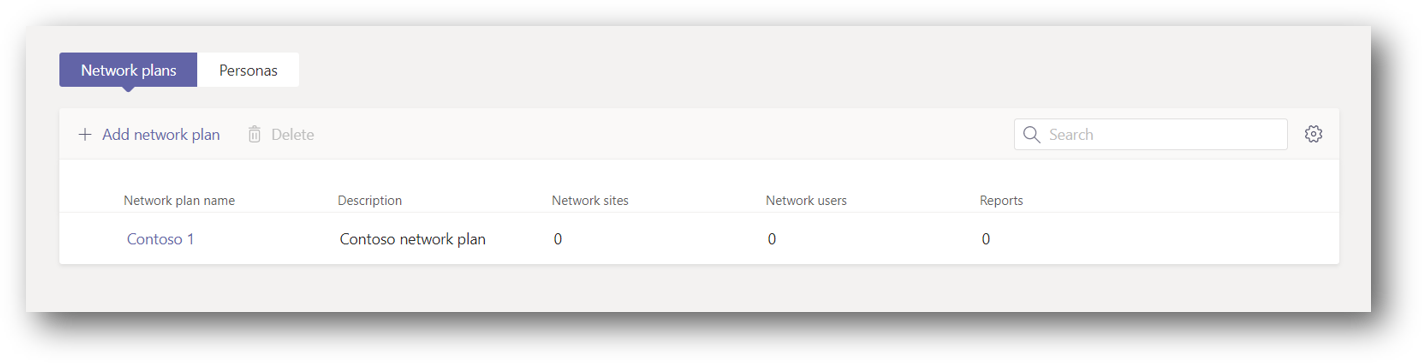

네트워크 계획 목록

사용자 지정 가상 사용자 만들기

16분 남음

다음으로 사용자를 나타내는 데 필요한 가상 사용자를 만들어야 합니다. 각 위치에는 전화 통화만 할 전문 사용자가 있으므로 해당 가상 사용자를 만들어야 합니다.

네트워크 플래너 페이지에서 가상 사용자 탭을 클릭한 다음 + 사용자 지정 가상 사용자를 클릭합니다.
이 가상 사용자의 이름과 설명을 추가합니다. 이 예제에서는 호출 전용이라고만 합니다.
오디오를 켜고 통화가 유일한 사용 권한이 켜지도록 다른 모든 항목을 끕니다.
저장을 클릭하여 가상 사용자를 목록에 추가합니다.

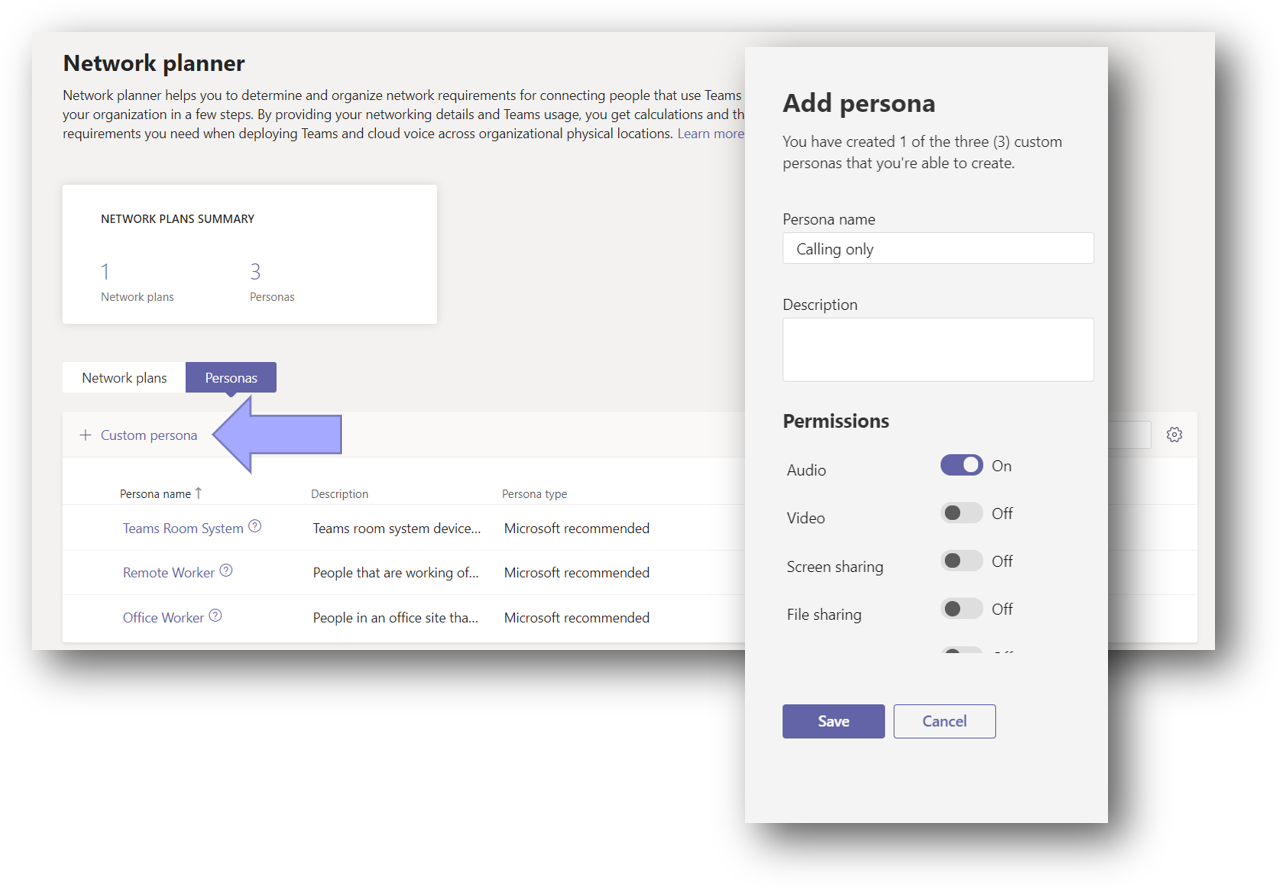

네트워크 플래너에서 가상 사용자 추가

네트워크 계획에 사이트 추가

14분 남음

이제 네트워크 계획에 세 개의 사이트를 추가해야 합니다. 아래 표에는 Contoso의 네트워크 위치 특성이 요약됩니다.

위치	총 직원 수	직원만 호출	인터넷 연결	PSTN 연결	WAN 연결 용량	인터넷 연결 용량
시애틀 본사	1000	25	로컬 인터넷	직접 라우팅을 사용하는 로컬 PSTN	200Mbps	500Mbps
커클랜드 오피스	400	10	HQ를 통한 원격 인터넷	HQ를 통한 원격 PSTN	200Mbps	해당 없음
덴버 오피스	250	50	로컬 인터넷	PSTN 연결 없음	해당 없음	150Mbps

Network Planner에서 네트워크 계획을 클릭합니다.
네트워크 사이트 탭을 선택하고 네트워크 사이트 추가를 클릭합니다.

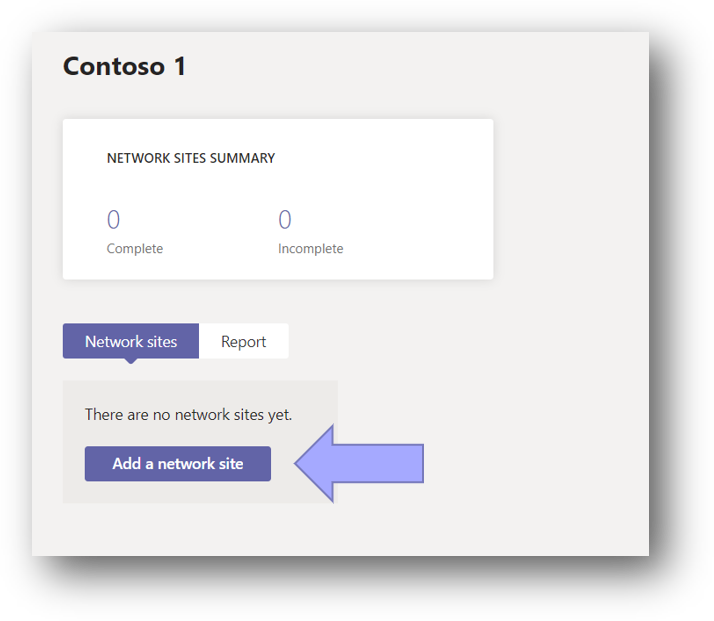

네트워크 사이트 추가

위의 표를 사용하여 시애틀 본사 사이트에 대한 세부 정보를 입력합니다. ExpressRoute 및 WAN에 연결됨 토글을 모두 켭니다.

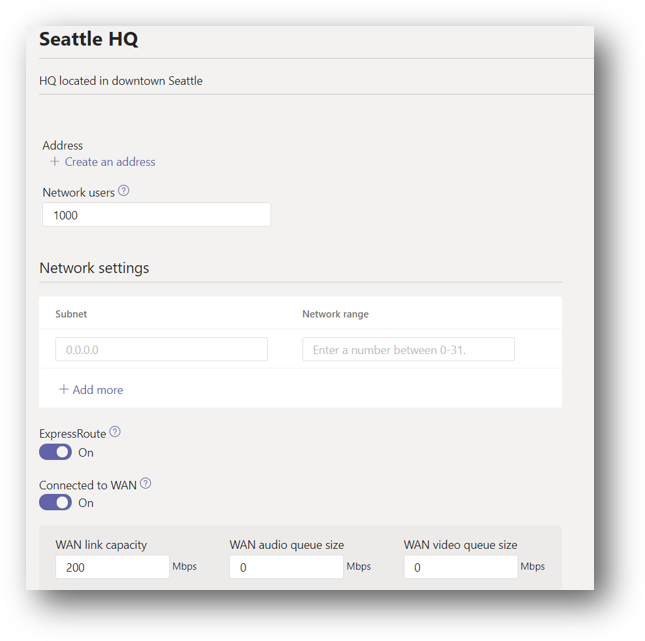

새 사이트 세부 정보

시애틀 본사 사이트에는 로컬 인터넷 및 로컬 PSTN 연결이 있으므로 이러한 특성을 올바르게 지정해야 합니다.

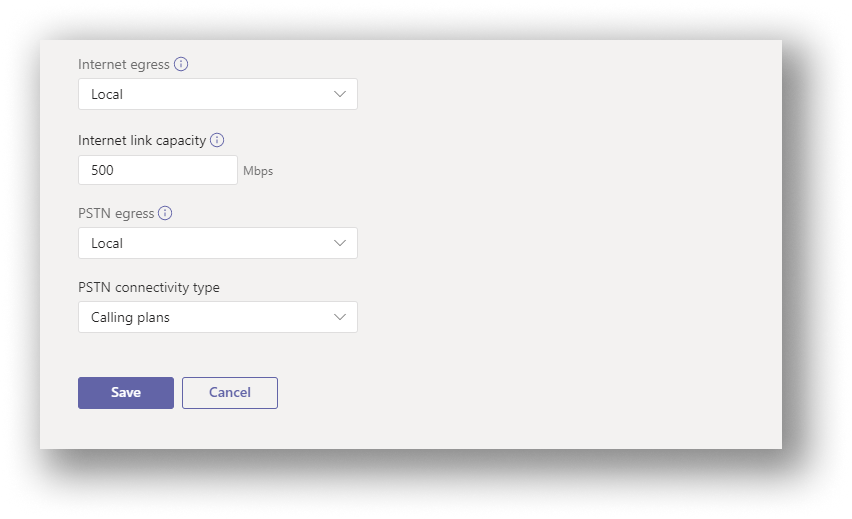

새 사이트 송신 설정

저장을 클릭하여 Seattle HQ 사이트 추가를 완료합니다.
동일한 프로세스를 사용하여 덴버 사이트를 만듭니다. WAN을 사용하도록 설정하면 안 됩니다.
Kirkland 사이트는 인터넷 및 PSTN 연결을 위해 시애틀 본사에 대한 연결을 활용하므로 원격 사이트로 간주됩니다. Kirkland 사이트를 만들 때 WAN에 연결되어 있음을 지정하고 인터넷 송신 및 PSTN 송신 모두에 대해 원격을 선택해야 합니다.

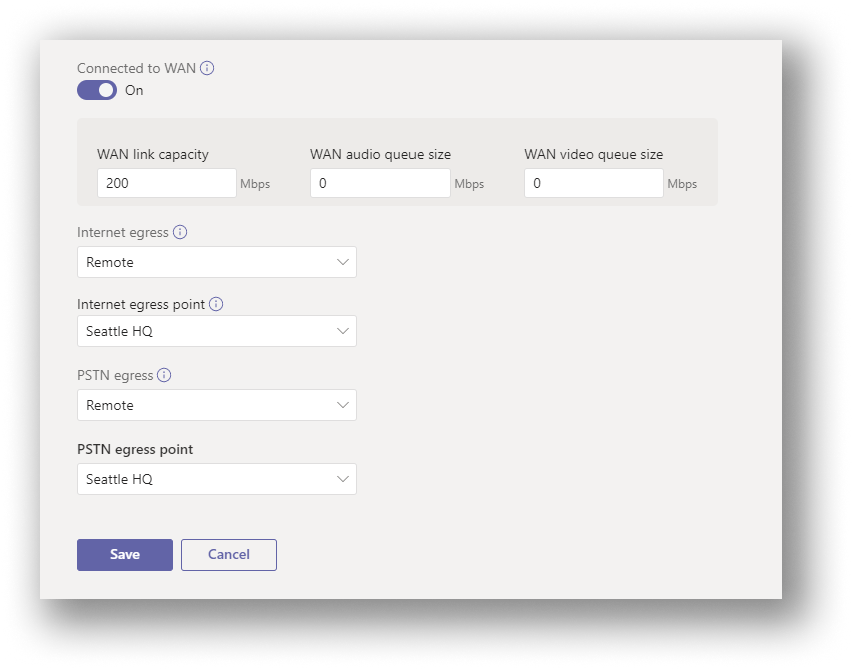

원격 사이트 송신 설정

보고서 만들기

9분 남음

이제 사이트를 추가했으므로 보고서를 만들 수 있습니다. 보고서를 만드는 동안 사용자 배포를 정의합니다.

보고서 탭을 선택한 다음 보고서 시작을 클릭합니다. 그러면 사용자 배포 페이지가 열립니다. 먼저 보고서에 대한 이름과 설명을 추가합니다.

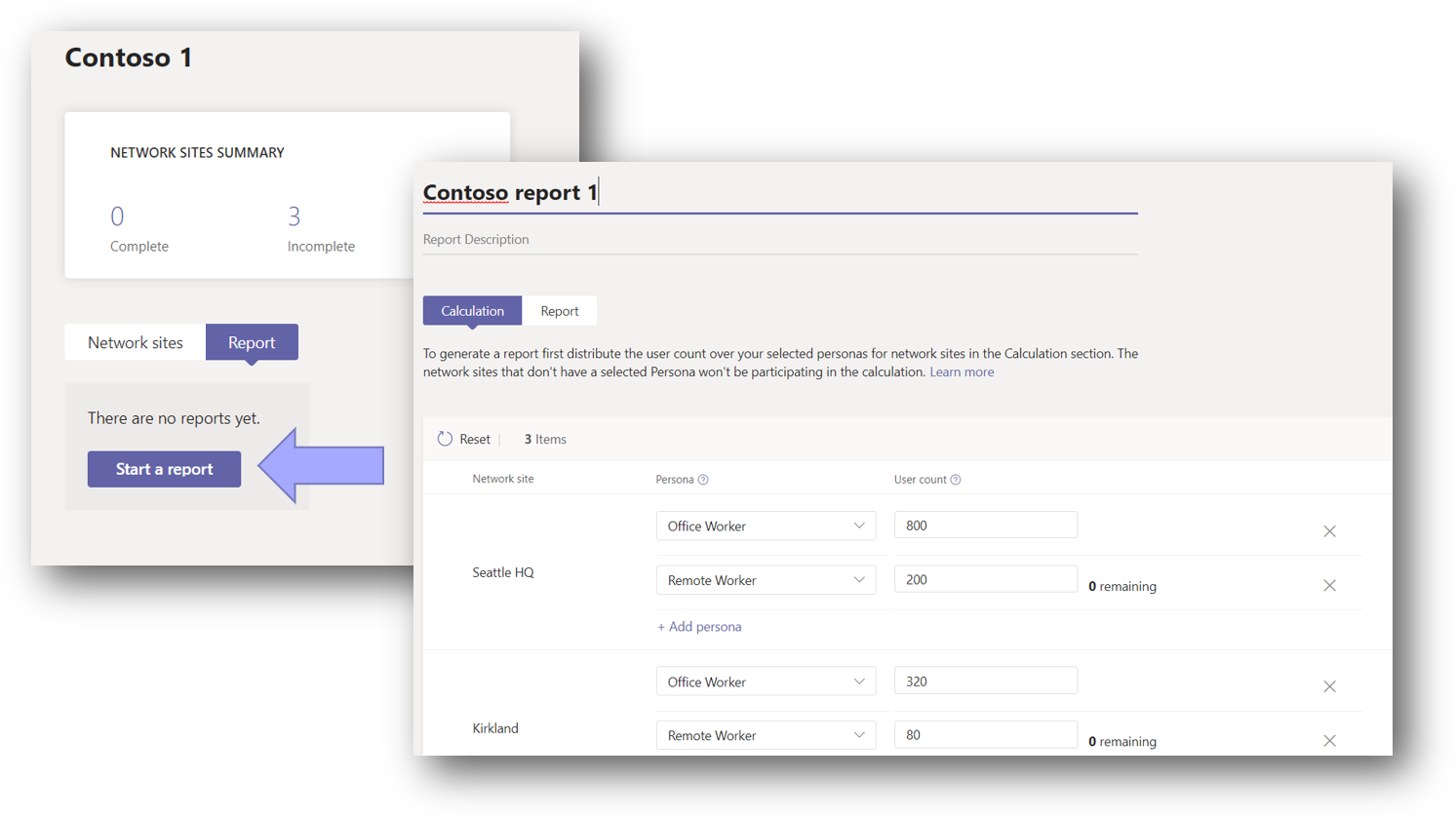

네트워크 플래너 보고서 만들기

보고서를 처음 시작하면 각 사이트의 사용자 수가 자동으로 배포됩니다(예: 사무실 작업자에게 80%, 원격 작업자에게 20%). 여기에서 사용자 모집단과 일치하도록 각 페르소나에 대한 사용자 수를 조정합니다. Contoso가 각 사이트에 대해 사무실 작업자와 원격 작업자 간에 동일한 80/20 분할을 가지고 있다고 가정해 보겠습니다. 사무실의 사용자 수에서 통화 전용 가상 사용자를 가져와야 합니다. 결과 분포는 아래 이미지와 같아야 합니다.

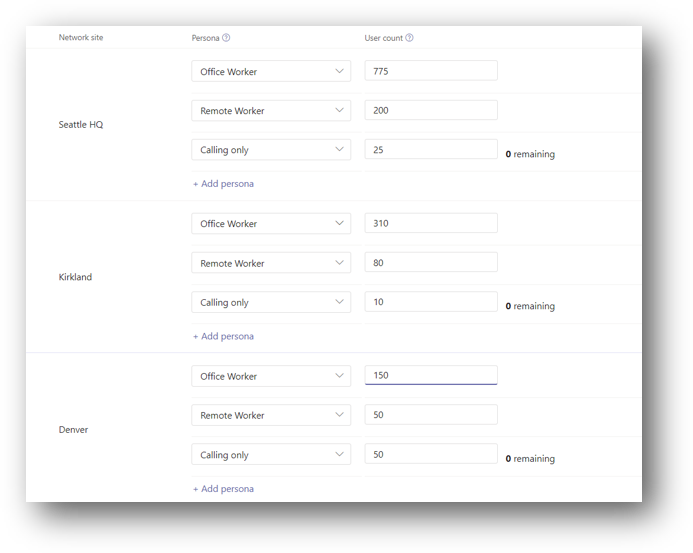

각 사이트에 대해 서로 다른 가상 사용자 간에 사용자 배포

보고서 출력 분석

6분 남음

보고서를 생성하면 대역폭 요구 사항을 전체 및 양식별 값으로 표시하는 화면이 표시됩니다. 기본적으로 허용되는 대역폭은 30%로 설정됩니다. 이 값을 변경하고 보고서 실행을 클릭하면 네트워크의 대역폭에 미치는 다양한 영향을 볼 수 있습니다. 더 많은 대역폭이 필요한 영역은 빨간색으로 강조 표시됩니다.

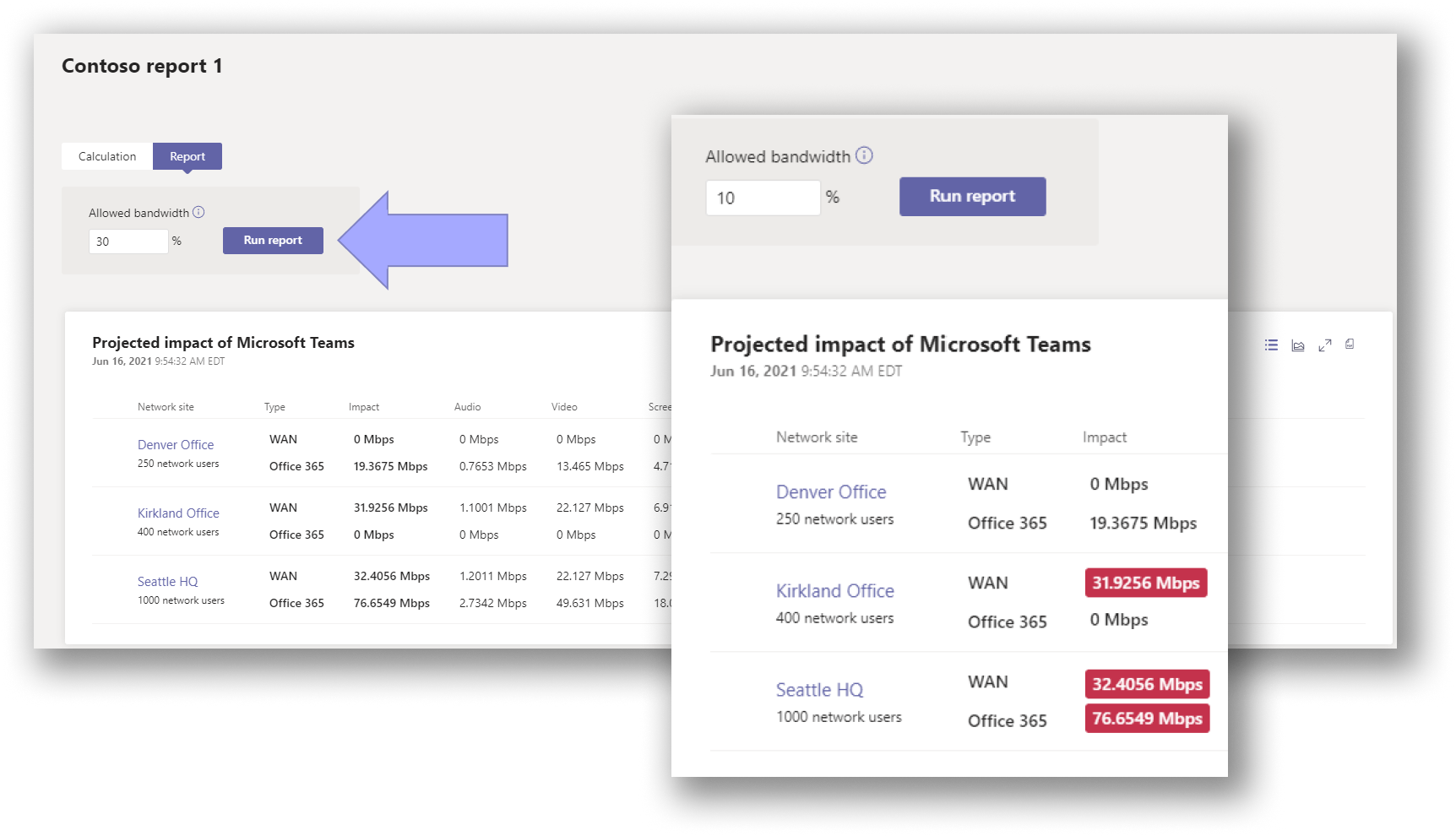

보고서 분석

또한 Network Planner는 Teams가 네트워크에 미치는 예상 영향에 따라 권장 사항을 제공합니다. 권장 사항 보기 아이콘을 클릭하여 각 사이트에 대한 권장 사항이 있는 경우 확인합니다. 아래 이미지는 샘플 권장 사항 보기를 보여줍니다.

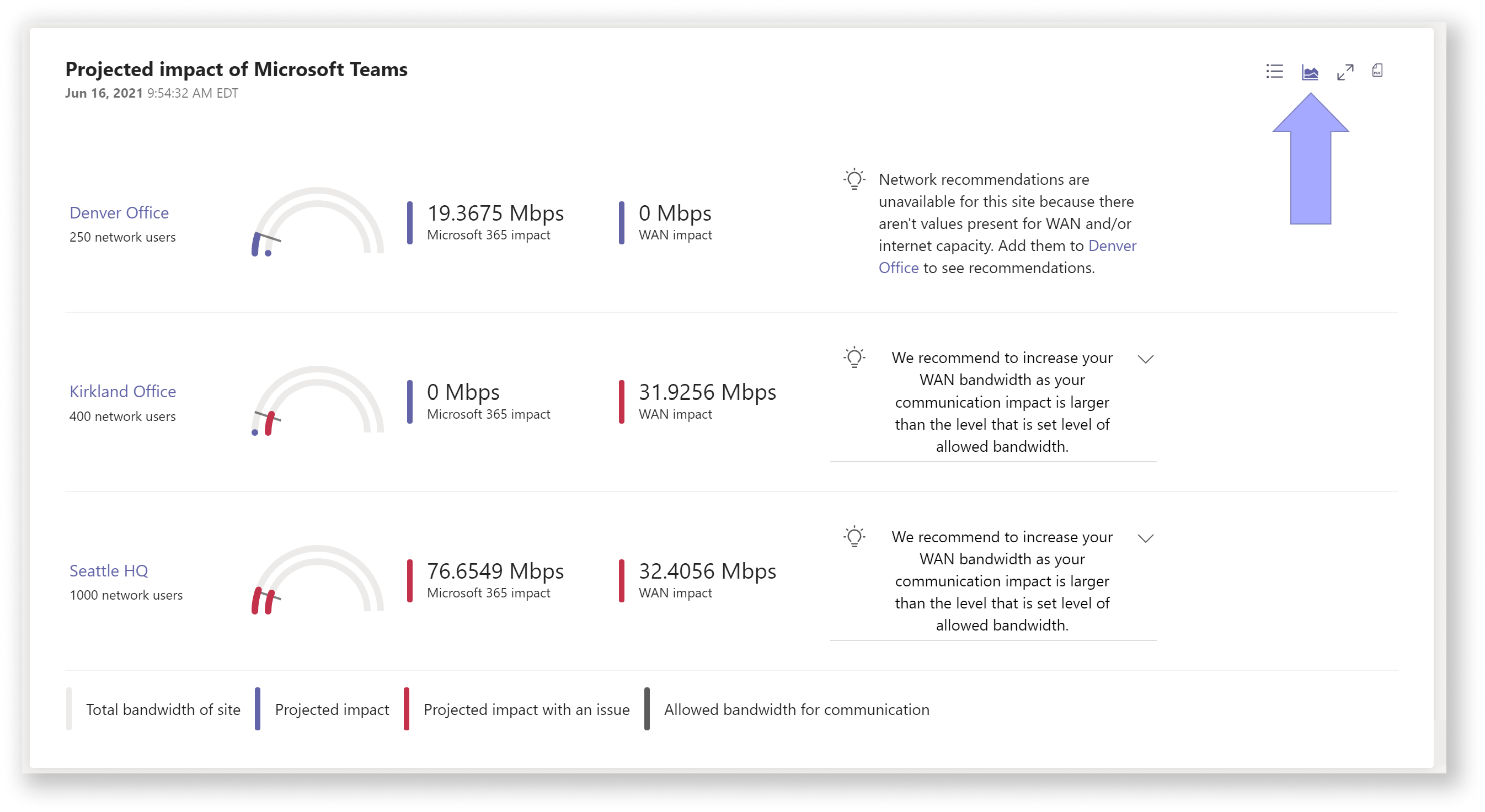

권장 사항 보기

여기서는 현재 Teams에서 최상의 성능을 얻으려면 커클랜드 사이트의 대역폭을 늘려야 한다는 것을 알 수 있습니다.

추가 리소스

100% 완료!

그러면 Network Planner에 대한 예제 시나리오가 완료됩니다. Network Planner 문서로 돌아가거나 다음 리소스를 검사 organization Teams를 준비하는 방법에 대한 자세한 내용을 확인할 수 있습니다.
