서버 개요

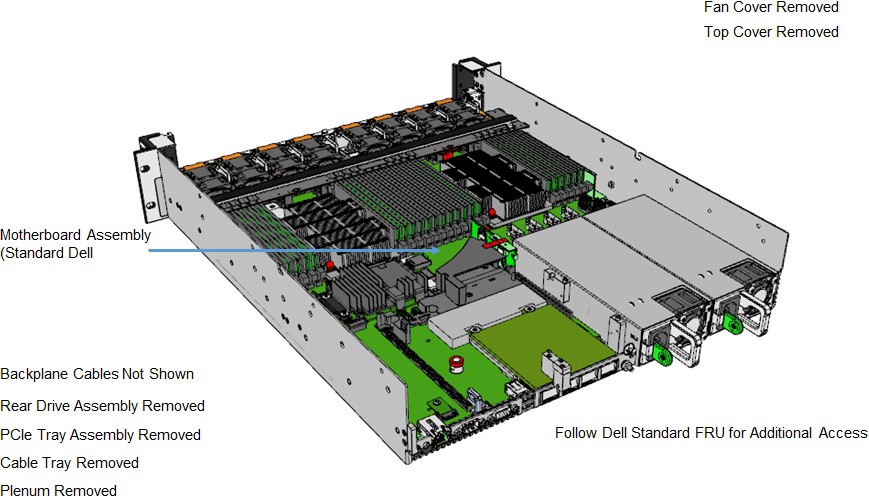

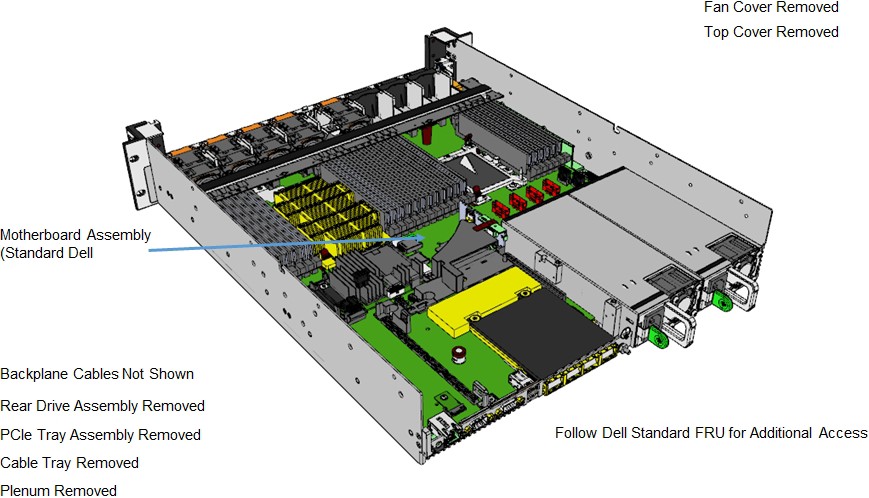

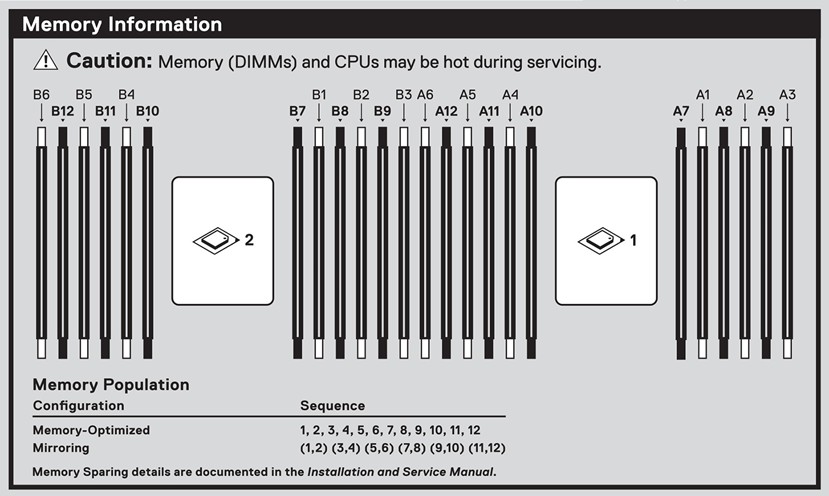

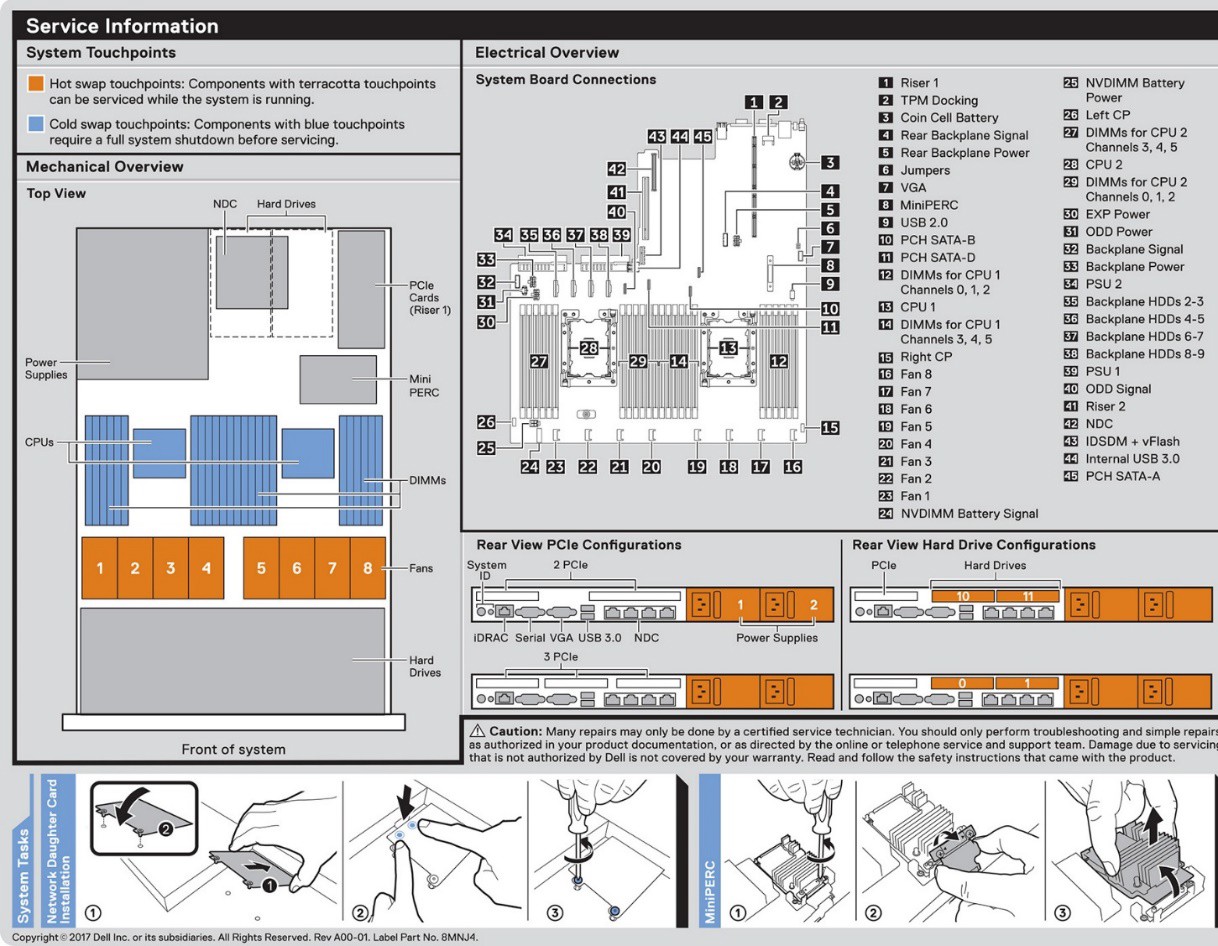

이 섹션은 서버 구성 요소에 대한 개요입니다.

섀시 전면 보기

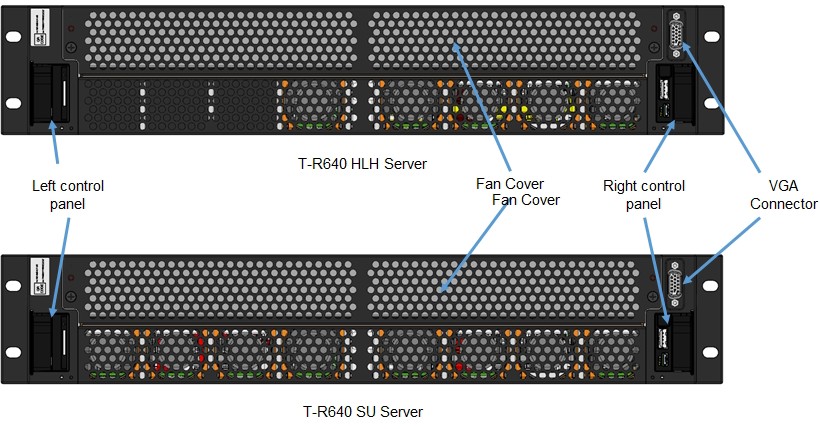

다음 그림에서는 2U 서버를 보여줍니다.

서버 전면 섀시를 보여 주는 다이어그램

다음 표에서는 전면 패널 기능에 대해 설명합니다.

포트, 패널 및 슬롯	설명
왼쪽 제어판	시스템 상태 및 시스템 ID, 상태 LED 및 iDRAC 빠른 동기화 2(무선) 표시기를 포함합니다. 참고: iDRAC 빠른 동기화 2 표시기는 특정 구성에서만 사용할 수 있습니다. 상태 LED: 실패한 하드웨어 구성 요소를 식별할 수 있습니다. 최대 5개의 상태 LED와 전체 시스템 상태 LED(섀시 상태 및 시스템 ID) 막대가 있습니다. 빠른 동기화 2(무선): 빠른 동기화 사용 시스템을 나타냅니다. 빠른 동기화 기능은 선택 사항입니다. 이 기능을 사용하면 모바일 디바이스를 사용하여 시스템을 관리할 수 있습니다. 이 기능은 하드웨어 또는 펌웨어 인벤토리와 시스템 문제 해결에 사용할 수 있는 다양한 시스템 수준 진단 및 오류 정보를 집계합니다.
VGA 포트	디스플레이 디바이스를 시스템에 연결할 수 있습니다.
오른편 제어판	전원 단추, USB 포트, iDRAC Direct 마이크로 포트 및 iDRAC Direct 상태 LED를 포함합니다.

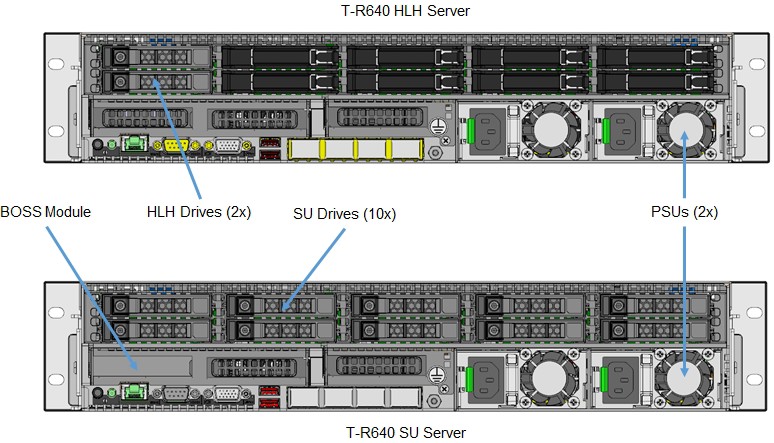

다음 그림에서는 후면 섀시 구성 요소를 보여 줍니다.

서버 후면 섀시를 보여 주는 다이어그램

다음 표에서는 후면 패널의 기능에 대해 설명합니다.

포트, 패널 및 슬롯	아이콘	설명
하드 드라이브	해당 없음(N/A)	HLH 및 SU 서버 노드에 대한 OS 및 데이터 스토리지입니다.
BOSS 모듈	해당 없음(N/A)	운영 체제 또는 하이퍼바이저를 설치하는 데 사용되는 BOSS(부팅 최적화 스토리지 솔루션)입니다.
전원 공급 장치 (2)	해당 없음(N/A)	이러한 공급 전력은 서버에 공급되며 중복성을 위해 함께 제공됩니다.
USB 3.0 포트		USB 포트는 9핀 및 3.0 규격입니다. 이러한 포트를 사용하면 USB 디바이스를 시스템에 연결할 수 있습니다.
VGA 포트		디스플레이 디바이스를 시스템에 연결할 수 있습니다.
직렬 포트		시스템에 직렬 디바이스를 연결할 수 있습니다.
iDRAC9 Enterprise 포트		iDRAC에 원격으로 액세스할 수 있습니다.
CMA 전원 포트	해당 없음(N/A)	CMA(케이블 관리 암) 전원 포트를 사용하면 상태 표시기 케이블을 CMA에 연결할 수 있습니다.
시스템 식별 단추		시스템 ID(ID) 단추는 서버의 앞뒤에서 사용할 수 있습니다. 단추를 누르면 시스템 상태\시스템 ID 표시기가 깜박입니다. 시스템 ID 단추를 사용하여 iDRAC를 재설정하고 단계별 모드를 사용하여 BIOS에 액세스할 수도 있습니다.

다음 그림에서는 오른쪽 제어판을 보여 있습니다.

제어판의 전원 단추 및 USB 포트를 보여 주는 다이어그램

다음 표에서는 오른쪽 패널의 컨트롤과 표시기를 설명합니다.

항목	표시기 또는 단추	아이콘	설명
1	전원 단추		시스템이 켜져 있는지 또는 꺼져 있는지 여부를 나타냅니다. 전원 단추를 눌러 시스템을 수동으로 켜거나 끕니다. 참고: 전원 단추를 눌러 ACPI 규격 운영 체제를 정상적으로 종료합니다.
2	USB 포트		USB 포트는 4핀, 2.0 규격입니다. 이 포트를 사용하면 USB 디바이스를 시스템에 연결할 수 있습니다.
3	iDRAC Direct LED	해당 없음(N/A)	iDRAC Direct LED 표시기가 켜지면서 iDRAC Direct 포트가 디바이스에 적극적으로 연결되어 있음을 나타냅니다.
4	iDRAC 직접 포트		iDRAC Direct 포트는 마이크로 USB 2.0 규격입니다. 이 포트를 사용하면 iDRAC Direct 기능에 액세스할 수 있습니다.
