히터 교체

이전 히터를 제거하고 새 히터를 설치하기 전에 다음 섹션을 읽어보세요.

히터의 압축 풀기 및 인벤토리 가져오기

러기드 1U 히터 – V2(히터)는 일반적으로 러기드 클라우드 어플라이언스 시스템의 사전 설치된 하위 구성 요소로 제공됩니다. 별도로 배송되는 경우, 히터는 보호 포장재가 있는 표준 상용 배송 판지로 배송됩니다.

배송용 판지에서 히터를 조심스럽게 제거합니다. 배송용 상자에 포장된 히터는 섀시에 모든 주요 구성 요소를 설치합니다. 히터는 일반적으로 전송 사례의 일부이며 전송 사례의 전체 디바이스 그룹과 통합됩니다. 앞으로 히터를 다시 배송해야 할 수 있도록 배송 판지와 포장재를 보관하십시오. 히터는 견고하지만 배송을 위해 장치가 제대로 포장되었는지 확인합니다.

인벤토리 검사를 수행하여 모든 항목이 고려되는지 확인합니다. 불일치는 Microsoft에 문의하세요.

히터 설치 계획

설치를 시작하기 전에 히터 장치의 구성 요구 사항을 잘 알고 있는지 확인합니다. 설치를 시작하기 전에 다음을 수행합니다.

  1. 히터 설치를 위한 수송 케이스를 준비합니다.

  2. 귀하가 히터 설치에 필요한 모든 나사와 와셔가 있는지 확인하세요.

    • 블랙 나사 10-32 x 7/8 4개와 스플릿 와셔 4개, 플랫 와셔 4개 각각

    • 은색 10-32 x 5/8 나사 4개와 고리형 와셔 4개, 평형 와셔 4개

  3. 케이블 또는 코드가 설치에 방해가 되지 않는지 확인합니다.

히터 설치 참고 사항

히터는 유닛을 보유할 수 있는 환승 케이스에 탑재됩니다.

  • 히터를 사용하는 동안 운송 케이스의 뚜껑과 배송 커버를 제거합니다.

  • 장치 주위의 올바른 공기 흐름을 유지하기 위해 히터의 전면과 후면에 최소 간격이 6인치인지 확인합니다.

  • 히터를 환승 케이스의 랙에 탑재합니다.

  • 환승 케이스의 19인치 랙에 히터를 탑재합니다. 탑재 프로세스 중에 두 명 이상의 개인을 사용하여 장치의 가중치를 관리합니다.

  • 플레넘, 케이블 또는 브래킷과 같은 설치해야 하는 다른 필수 구성 요소를 설치합니다.

비고

소켓 콘센트가 장비 근처에 설치되어 있고 쉽게 액세스할 수 있는지 확인합니다.

히터 제거

  1. 앞면 포드 커버부터 시작하여 8개의 커버 래치를 시계 반대 방향으로 돌려 포드에서 덮개를 분리합니다. 커버를 잡거나 고정한 상태에서 8개의 래치를 모두 해제합니다.

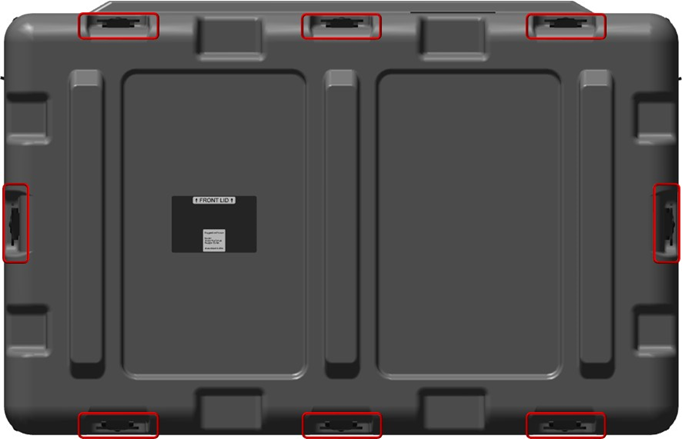

    덮개 래치가 강조 표시된 앞면 포드 커버를 보여 주는 다이어그램

  2. Pod 덮개를 제거합니다.

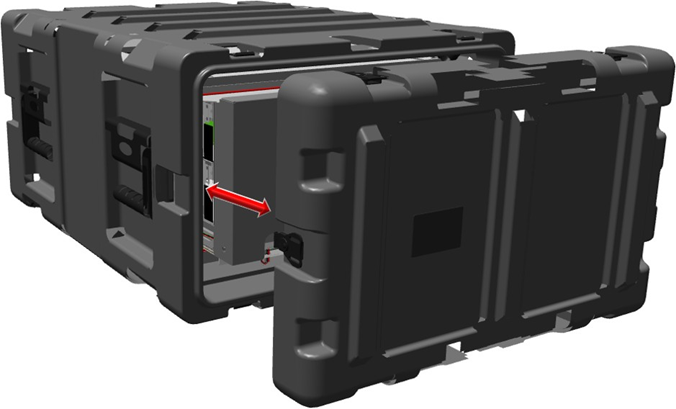

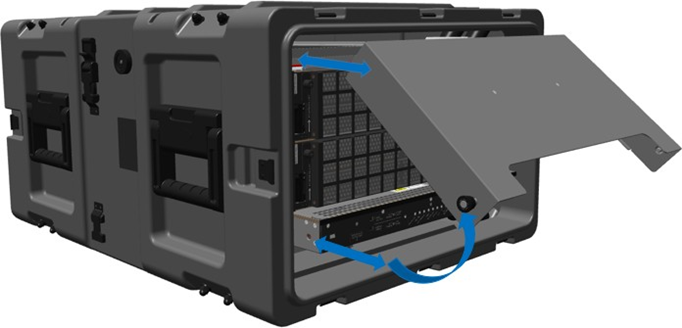

    전면 Pod 덮개를 제거합니다.

  3. 1단계와 2단계를 반복하여 후면 포드 커버를 제거합니다. 이제 포드 내부 구성 요소에 액세스할 수 있습니다.

  4. 다음 그림과 같이 나사를 완전히 풀고 필터 어셈블리를 서버에서 멀리 당깁니다.

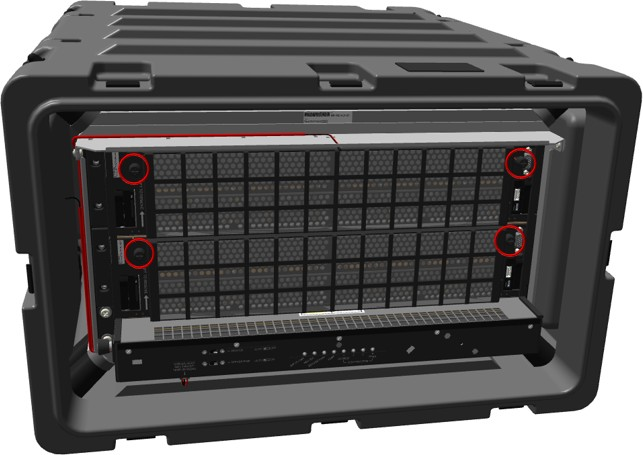

    필터 어셈블리의 나사 위치를 보여 주는 다이어그램

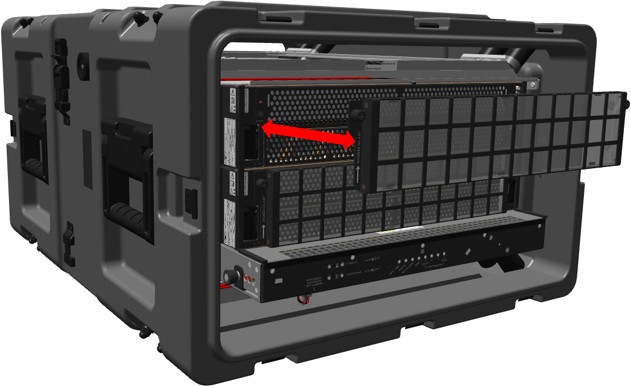

    필터 어셈블리를 제거합니다.

  5. 러기드 1U 히터 - V2에서 릴리스 탭을 바깥쪽으로 당겨 커버가 풀릴 때까지 한 다음, 덮개를 Pod의 섀시 랙에서 바깥쪽으로 이동합니다.

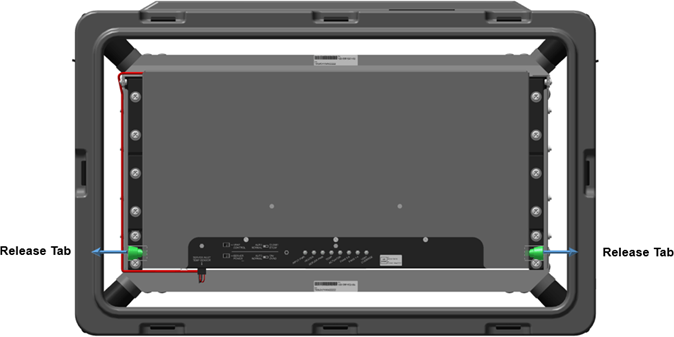

    릴리스 탭을 보여 주는 다이어그램

  6. 플레넘의 아래쪽 구역이 베이스를 지우면 바깥쪽으로 약 40도까지 당깁니다. 각도를 사용하면 플레넘의 위쪽을 서버 또는 스위치 쪽으로 이동한 다음, 위로 그리고 바깥쪽으로 움직여서 Pod에서 플레넘을 끌어낼 수 있습니다.

    제거되는 플레넘을 보여 주는 다이어그램

  7. 케이스 앞부분에 있는 러기드 1U 히터 - V2 아래에서 지퍼 타이를 제거합니다. 필요한 경우 대각선 커터를 사용합니다.

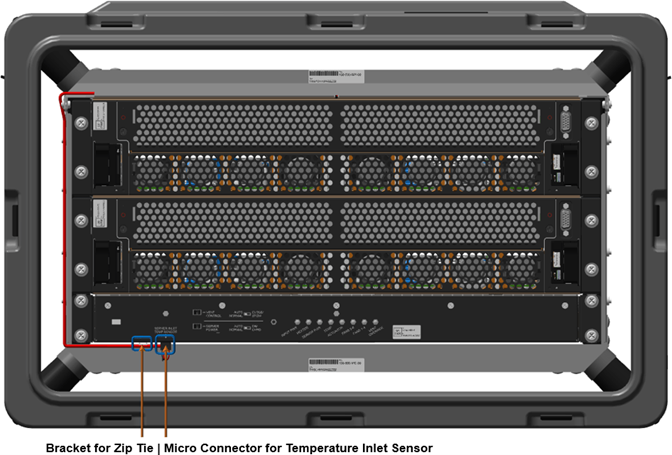

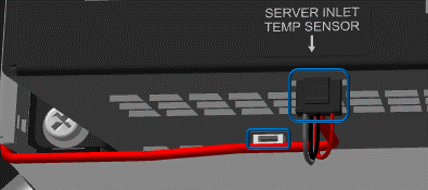

    zip 타이의 고정 장치와 온도 입구 센서의 마이크로 커넥터가 강조 표시된 다이어그램

  8. 엄지와 검지로 마이크로 커넥터의 앞쪽 탭을 누르고, 연결이 히터의 바닥에서 분리될 때까지 아래로 당긴다. 히터를 방해하지 않도록 케이블을 옮기세요.

    케이블이 연결된 서버 입구 온도 센서를 보여주는 다이어그램

  9. 케이스 전면에서 관리 서버나 하단 스케일 유닛 노드 서버에 있는 10-32형의 나사 4개와 잠금 와셔 및 평 와셔를 제거합니다.

    케이스 앞면의 나사 위치를 보여 주는 다이어그램

    케이스의 양쪽에서 제거되는 나사를 보여 주는 두 개의 다이어그램입니다.

  10. 케이스 앞면에서 히터로부터 앞쪽 4개의 10-32 나사, 잠금 와셔 및 평 와셔를 제거합니다.

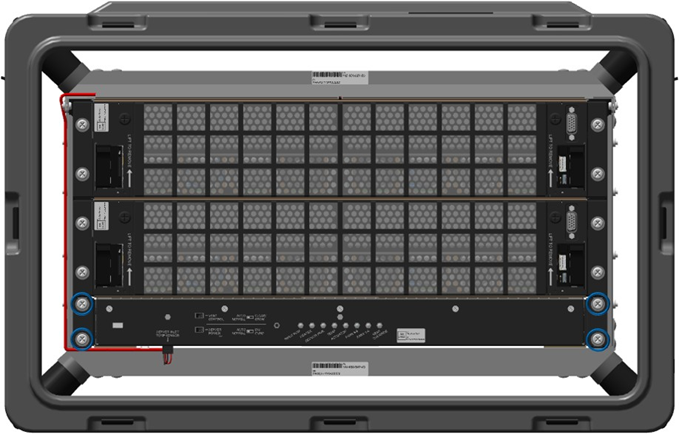

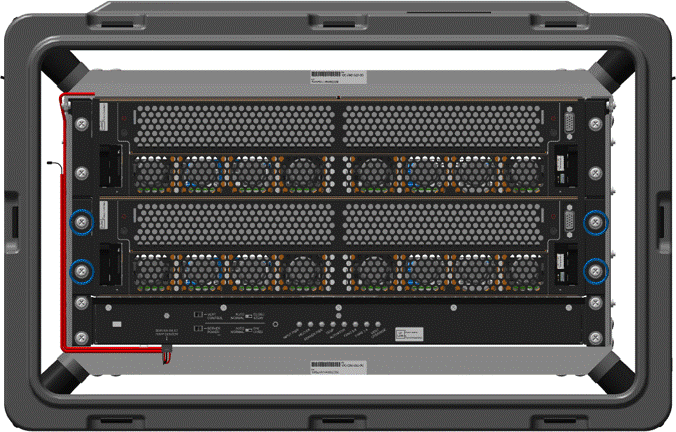

    히터 전면에 있는 4개의 나사 위치를 보여 주는 다이어그램

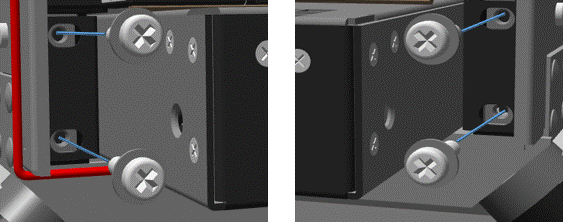

    히터의 양쪽에서 제거되는 나사를 보여 주는 두 개의 다이어그램입니다.

  11. 후면 플레넘에서 이더넷 케이블을 해제한 다음 관리 서버 또는 하단 배율 단위 노드 서버에 연결된 모든 케이블을 제거합니다.

  12. 케이스 뒤쪽에서 6개의 벨크로 스트랩을 풀고 벨크로에서 케이블을 꺼냅니다.

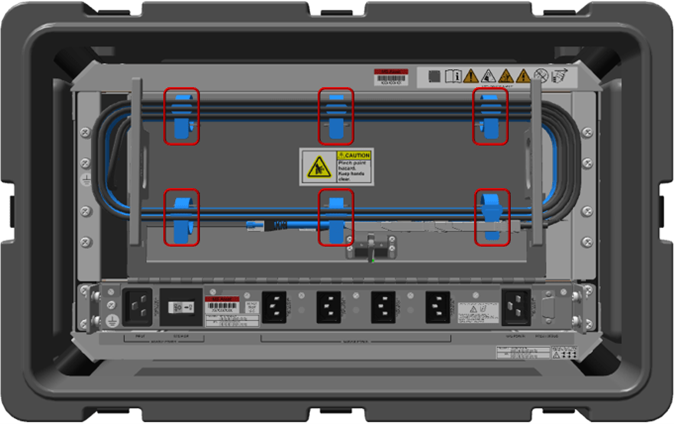

    케이스 뒷면에 있는 6개의 벨크로 스트랩 위치를 보여 주는 다이어그램

  13. 케이스 뒤쪽에서, 벨크로를 풀고 케이블 고정 브래킷에서 케이블을 제거합니다.

  14. 모든 케이블이 플레넘에서 멀리 떨어져 늘어지도록 합니다. 다음 그림에는 매달려 있는 케이블이 표시되지 않습니다.

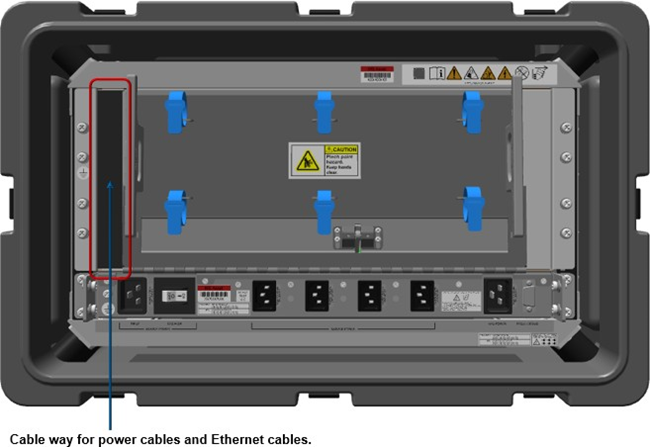

    전원 및 이더넷 케이블의 케이블 방법을 보여 주는 다이어그램

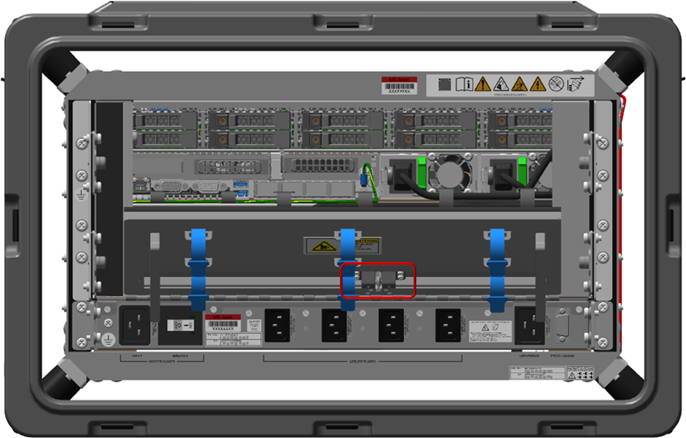

  15. 케이스 뒤쪽에서 플레넘 도어의 위 가장자리를 사용하여 빠르게 플레넘 도어를 아래로 당깁니다. 플레넘 도어는 연결 장치에서 분리하여 문이 자유롭게 걸리도록 해야 합니다.

  16. 링크가 계속 연결된 경우 플레넘을 아래쪽으로 당깁니다.

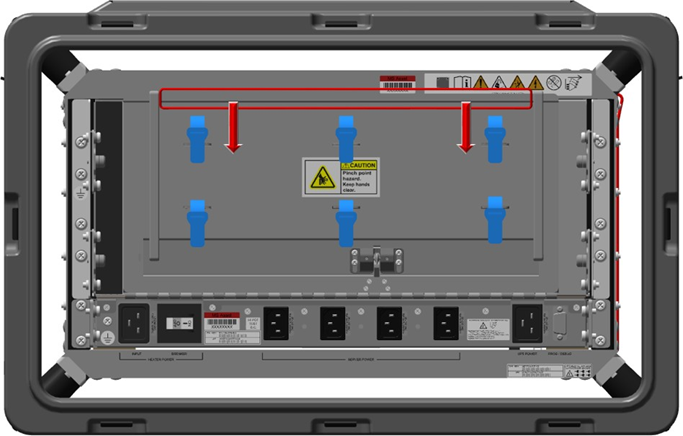

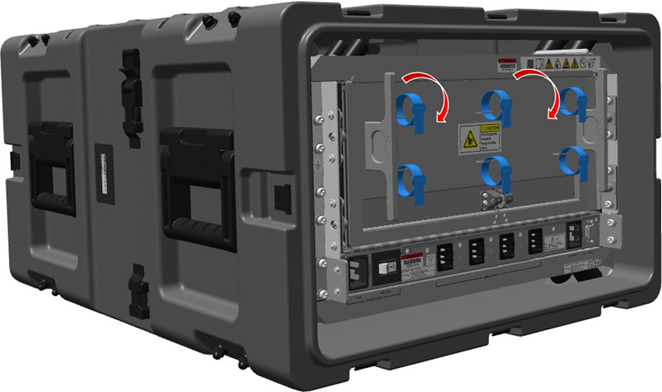

    아래로 당겨지는 케이스 뒷면의 플레넘을 보여 주는 다이어그램입니다.

    왼쪽 뒤쪽에서 아래로 당겨지는 플레넘을 보여주는 다이어그램입니다.

  17. 케이스 뒷면에서 러기드 1U 히터 - V2에서 서버 전원 케이블을 분리한 후, 케이블이 자유롭게 늘어지도록 하십시오.

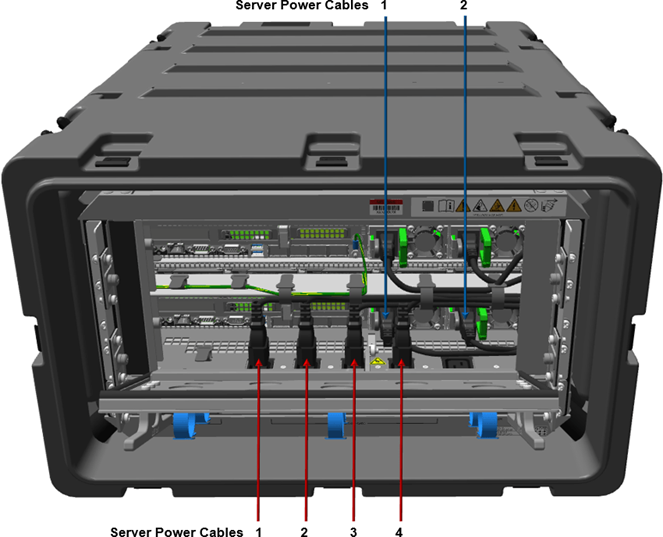

    케이스 뒷면에 있는 서버 전원 케이블의 위치를 보여 주는 다이어그램

  18. 서버에서 전원 케이블을 분리하여 자유롭게 늘어뜨려 두십시오.

  19. 케이스 뒷면에서 아래쪽 서버 접지 케이블을 제거합니다.

  20. 정전기 방전이 안전한 가방이나 거품을 히터 통풍구 위에 놓습니다.

  21. 다음 순서대로 서버에서 제거합니다.

    1. 육각 너트

    2. 세탁기

    3. 연결 단자 링

    4. 와셔 2개

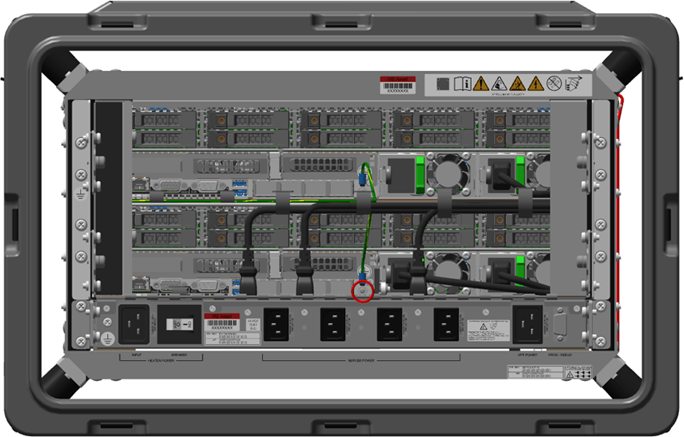

    연결 터미널 링의 위치를 보여 주는 다이어그램

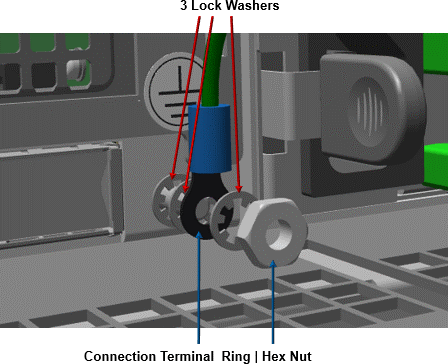

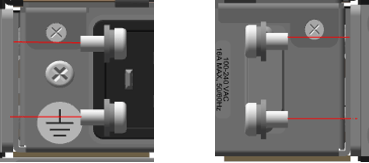

    연결 터미널 링에 대한 개별 하드웨어를 보여 주는 다이어그램

  22. 육각 너트와 와셔를 접지 포스트나 안전한 위치에 다시 보관합니다.

  23. 케이스 뒤쪽에서 오른쪽 필러 브래킷을 제자리에 고정한 두 개의 포로 나사를 완전히 풀어줍니다.

    오른쪽에 포로 나사가 강조 표시된 케이스 뒷면을 보여 주는 다이어그램

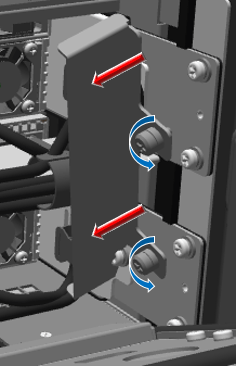

    회전 중인 포로 나사를 보여 주는 다이어그램입니다.

  24. 오른쪽 필러 브래킷을 케이스 중앙 쪽으로 당겨 제거합니다.

  25. 케이스 뒤쪽에서 왼쪽 케이블웨이 브래킷을 제자리에 고정한 두 개의 포로 나사를 완전히 풀어줍니다.

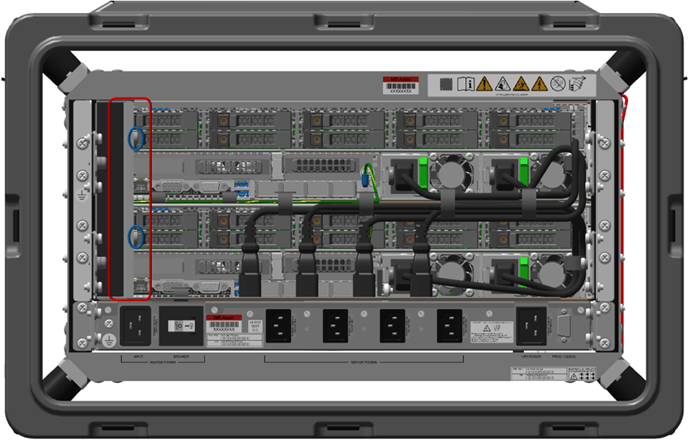

    고정 나사가 강조 표시된 왼쪽의 케이스 뒷면을 보여 주는 다이어그램

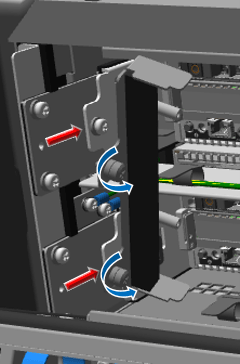

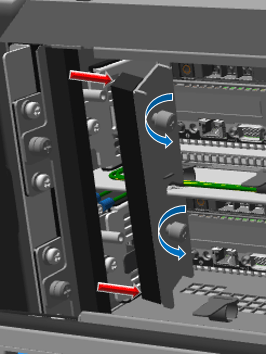

    조임 나사가 회전하고 케이블웨이 브래킷이 제거되는 것을 보여 주는 다이어그램입니다.

  26. 왼쪽 케이블웨이 브래킷을 케이스의 중심 쪽으로 당겨 제거합니다.

  27. 대괄호를 다시 설치할 수 있는 안전한 위치에 놓습니다.

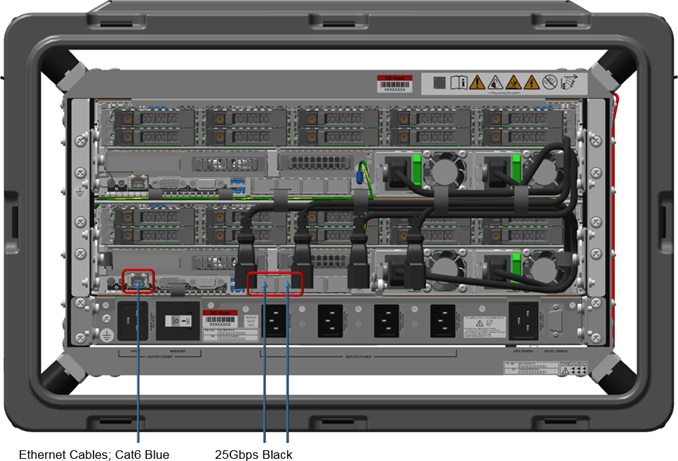

  28. 케이스 뒷면의 관리 또는 하단 배율 단위 노드 서버에서 Cat 6 파란색 이더넷 케이블 1개와 25Gbps 검은색 이더넷 케이블 2개를 제거합니다.

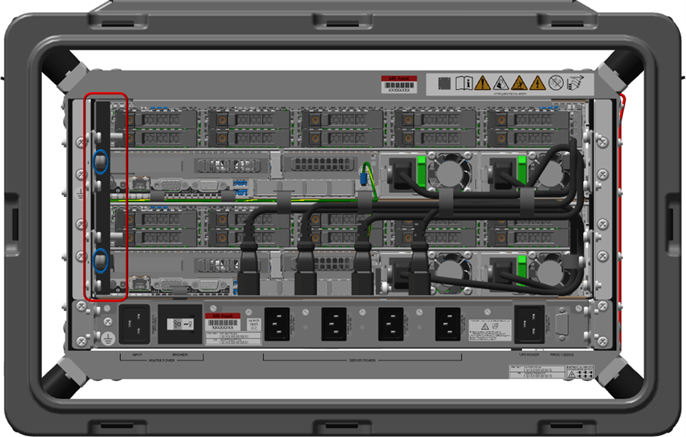

    케이스 뒷면에 있는 Cat 6 파란색 및 25Gbps 검정 이더넷 케이블 위치의 위치를 보여 주는 다이어그램

  29. 케이블을 다시 설치할 수 있는 안전한 위치에 놓습니다.

  30. 케이스 뒤쪽에서 왼쪽 내부 케이블웨이 브래킷을 제자리에 고정한 두 개의 포로 나사를 완전히 풀어줍니다.

    케이스 뒷면과 왼쪽의 포로 나사가 강조 표시된 다이어그램

    회전 중인 포로 나사와 케이블웨이 브래킷이 제거되는 것을 보여 주는 다이어그램입니다.

  31. 케이스 중앙을 향해 왼쪽 내부 케이블웨이 브래킷을 당겨 제거합니다.

  32. 케이스 뒤쪽에서 히터 상단에서 6개의 힌지 나사를 풀고 문과 힌지 핀을 한 단위로 묶습니다.

    제거되는 6개의 힌지 나사를 보여 주는 다이어그램

  33. 재설치를 위해 대괄호와 나사를 안전한 위치에 놓습니다.

  34. 포드의 뒤쪽에서 서버 레일을 포드 랙에 고정하는 10-32 레일 나사 2개, 스프링 와셔 및 평 와셔를 제거합니다.

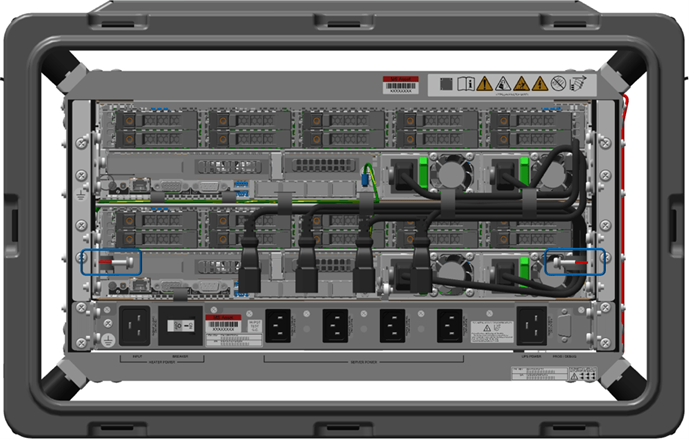

    서버 레일을 보호하는 나사의 위치를 보여 주는 다이어그램입니다.

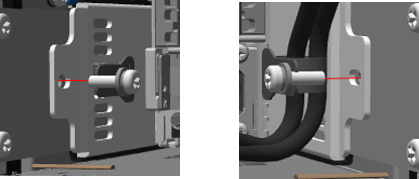

    제거되는 서버 레일을 보호하는 케이스의 왼쪽과 오른쪽에 있는 나사를 보여 주는 다이어그램입니다.

  35. 포드 뒤쪽에서 히터를 포드 랙에 고정하는 10-32 나사와 잠금 와셔, 플랫 와셔 4개를 제거하십시오.

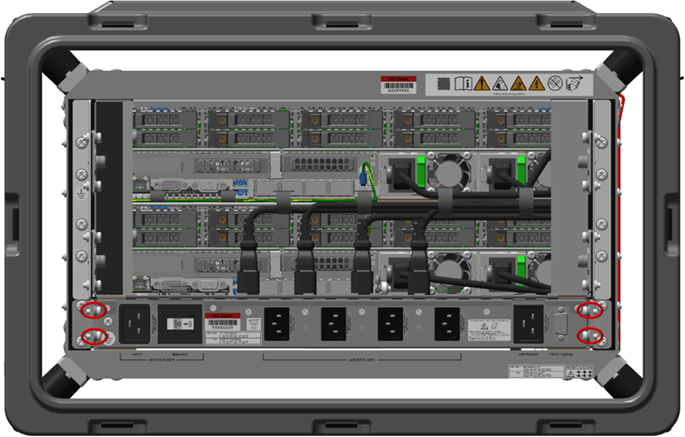

    히터를 보호하는 4개의 나사 위치를 보여 주는 다이어그램

    히터를 보호하는 4개의 나사를 클로즈업한 다이어그램

  36. 모든 케이블이 분리되어 자유롭게 매달려 있는지 확인합니다.

  37. 포드의 앞쪽에서 서버를 조심스럽게 밀어내세요. 균형 있는 무게 분배를 위해 서버의 가운데를 잡고 밖으로 이동시켜 주세요.

    Pod에서 제거되는 서버를 보여 주는 다이어그램

  38. 서버를 정전기 방전이 안전한 위치에 놓습니다.

  39. Pod의 앞쪽에서 랙의 아래쪽에서 히터를 꺼냅니다. 히터를 바깥쪽으로 이동시키면서 균일한 무게 분포를 위해 중앙을 잡습니다.

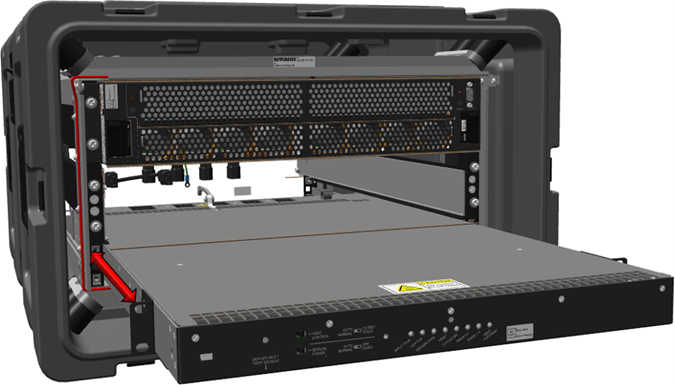

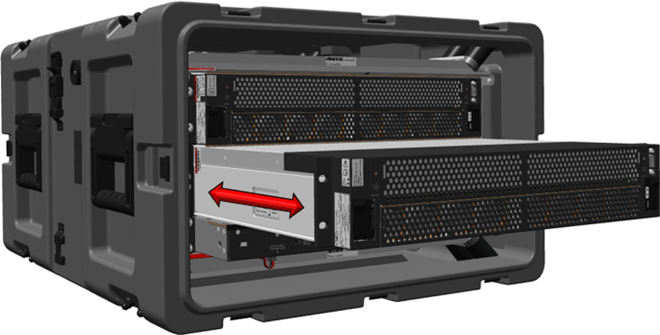

    Pod에서 제거되는 히터를 보여 주는 다이어그램

히터 설치

경고

전기 충격 위험.

비고

서버의 전면 또는 후면에 하드웨어를 설치할 때 히터 통풍구 위에 정전기 방전 안전 커버를 배치하여 이물질이 히터에 손상되는 것을 방지합니다.

경고

장비 손상 및 개인 상해를 방지하기 위해 포드를 들어 올릴 때주의하십시오. 최상의 결과를 얻으려면 2인승 리프트 또는 리프팅 장비를 사용하여 구성 요소 또는 포드에 대한 개인 상해 또는 손상을 줄입니다.

  1. 포드의 전면에 러기드 1U 히터 - V2 하단의 전면 루프에 새로운 케이블 타이를 끼웁니다. 단, 케이블 타이를 아직 고정하지 마십시오.

    히터의 아래쪽 전면에 있는 루프를 보여 주는 다이어그램입니다.

  2. Pod의 앞쪽에서 내구성이 강한 1U 히터 - V2를 앞에서 뒤로 밀어 넣어 설치합니다. 지퍼 넥타이가 떨어지지 않도록 합니다.

  3. Pod의 전면에 랙과 러기드 1U 히터-V2 사이에 두 개의 0.064 인치 시임(shim)을 설치합니다.

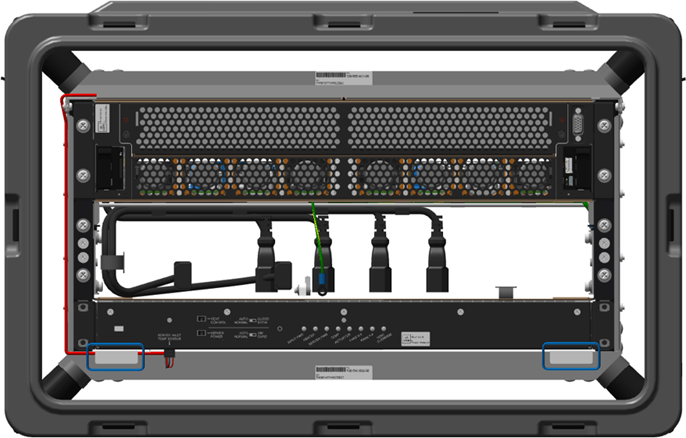

    Pod의 전면에 있는 shim의 위치를 보여 주는 다이어그램입니다.

  4. Pod의 뒤쪽에 랙과 러기드 1U 히터 - V2 사이에 0.064인치 두께의 심 두 개를 설치합니다.

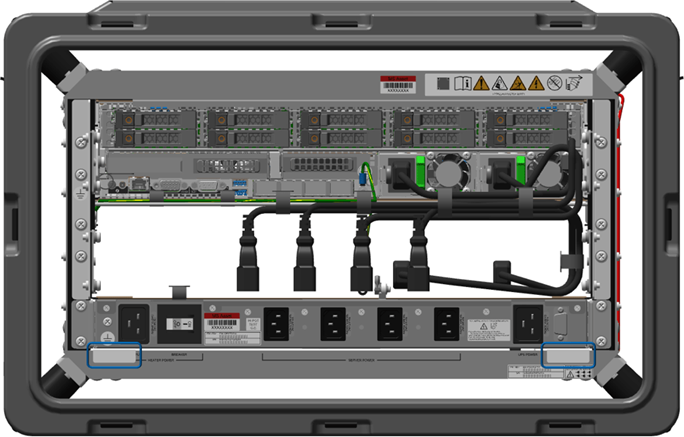

    Pod의 뒷면에 있는 shim의 위치를 보여 주는 다이어그램입니다.

  5. 포드 앞쪽에 4개의 10-32 규격 나사, 잠금 와셔 및 평 와셔를 다시 연결합니다. 프라이머와 저강도 나사 잠금제를 나사 스레드에 적용하고 나사들을 27 인치-파운드로 조입니다.

    다시 연결되는 나사를 보여 주는 다이어그램

  6. Pod의 전면에 관리 서버 또는 소규모 단위 노드 서버를 설치하고 앞쪽에서 뒤쪽으로 밀어 넣으십시오. 서버의 방해가 되는 느슨한 케이블이 없는지 확인합니다.

  7. 포드 앞쪽에 10-32 나사 4개와 잠금 와셔 및 평 와셔를 다시 고정합니다. 프라이머와 저강도 스레드 잠금제를 나사산에 적용하고, 나사를 27 인치-파운드로 조입니다.

    다시 연결되는 서버 나사를 보여 주는 다이어그램

  8. Pod 뒤쪽에서 서버 뒤쪽 장착에 사용된 10-32 규격 나사 두 개와 잠금 와셔 및 평형 와셔를 다시 부착합니다. 프라이머와 저강도 나사 고정제를 나사 스레드에 적용하고 토크를 27 인치-파운드로 조정합니다.

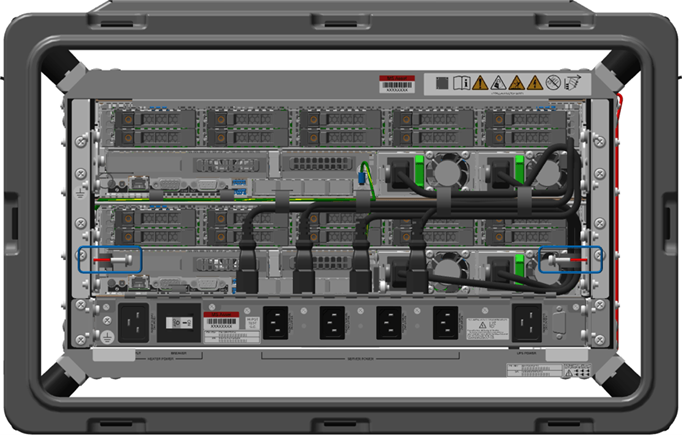

    두 개의 서버 후면 탑재 나사가 다시 연결되는 것을 보여 주는 다이어그램입니다.

  9. 포드 뒤쪽에, 러기드 1U 히터 - V2를 설치하고 네 개의 후면 장착 10-32 나사, 잠금 와셔 및 평와셔를 사용합니다. 프라이머와 저강도 스레드 잠금제를 나사산에 도포하고 나사를 27 인치-파운드로 조입니다.

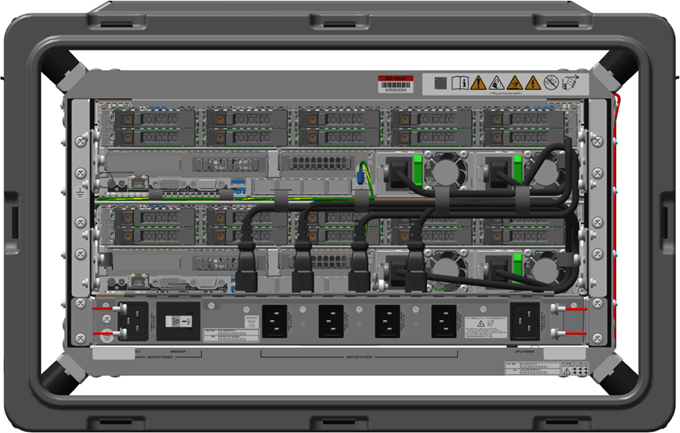

    히터가 다시 연결되는 네 개의 나사를 보여 주는 다이어그램입니다.

  10. 포드 뒤쪽에서 견고한 1U 히터 - V2 아래의 거리 조절판 두 개를 제거하고, 나중에 사용할 수 있도록 히터 키트에 넣습니다.

  11. 포드의 앞쪽에서 러기드 1U 히터 - V2 아래에 있는 두 개의 와셔를 제거하여 나중에 사용하기 위해 히터 키트에 보관합니다.

  12. Pod의 뒷면에 플레넘 힌지를 러기드 1U 히터 V2에 연결하는 4-40 나사 6개를 설치합니다. 프라이머와 저강도 스레드 잠금제를 나사산에 적용하고 나사를 4.5 인치-파운드로 조입니다.

    비고

    히터에 이물질 손상을 방지하기 위해 러기드 1U 히터 - V2 통풍구 위에 ESD(정전기 방전) 백 또는 ESD 폼을 놓습니다.

  13. Pod의 뒷면에 왼쪽 내부 케이블웨이 브래킷을 설치합니다. 브래킷을 랙 쪽으로 안쪽으로 누르면서 6-32 나사를 완전히 조이고, 나사를 9 인치 파운드로 토크합니다.

  14. 케이스 뒷면에 Cat 6 파란색 1개와 25Gbps 검정 이더넷 케이블 2개를 관리 또는 하단 배율 단위 노드 서버에 설치합니다.

  15. Pod의 뒷면에 원래 위치에 왼쪽 케이블웨이 브래킷을 설치합니다. 브래킷을 랙 쪽으로 누르는 동안 모든 케이블을 조심스럽게 다시 위치에 맞춥니다.

  16. 두 개의 캡티브 6-32 나사를 완전히 조인 다음, 나사에 9 인치파운드의 토크를 가합니다.

  17. Pod의 뒤쪽에서 랙 쪽으로 브래킷을 안쪽으로 눌러 원래 위치에 오른쪽 필러 브래킷을 설치합니다. 두 개의 캡티브 6-32 나사를 완전히 조인 다음 나사를 9 인치-파운드의 토크 값으로 설정합니다.

  18. Pod의 뒷면에 관리 서버 또는 하위 배율 단위 노드 서버 그라운드 하드웨어를 다음 순서대로 설치합니다.

    1. 와셔 2개

    2. 터미널 링 연결

    3. 세탁기

    4. 육각 너트

  19. 너트를 16인치 파운드로 토크합니다.

  20. Pod의 뒤쪽에서 두 개의 서버 전원 케이블을, 그다음 네 개의 러기드 1U 히터 - V2 전원 케이블을 원래 위치에 다시 연결합니다.

  21. Pod의 뒤쪽에서 연결부가 공 구멍 위쪽과 뒤쪽에 놓여 있어야 합니다. 그렇지 않으면, 연결 암을 필요한 위치로 올리세요.

    공의 디텐트 뒤쪽에 있는 팔을 조절하면서 플레넘 도어를 안정적으로 잡고 있습니다.

    다이어그램은 조정 중인 공 디텐트를 보여 줍니다.

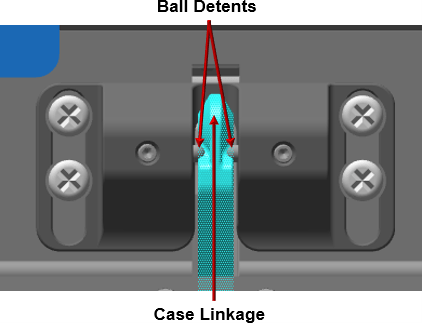

    공 디텐트의 클로즈업.

  22. Pod의 뒤쪽에서 두 엄지손가락으로 위치 A 또는 B를 누릅니다. (동시에 왼쪽과 오른쪽 또는 위쪽과 아래쪽 모두 누르기). 플레넘에 연결부가 맞물려 딸깍 소리가 들릴 때까지 누르십시오.

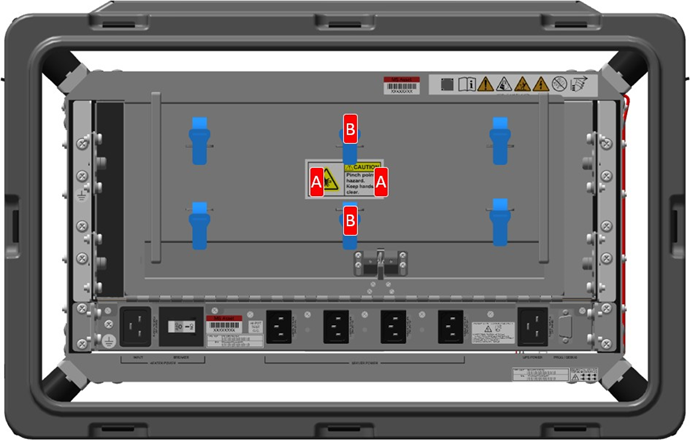

    플레넘을 누르고 참여할 위치를 보여 주는 다이어그램입니다.

  23. 포드 뒤쪽에서 6개의 이더넷 케이블(파란색 Cat 6 케이블 2개와 검은색 25Gbps 케이블 4개)을 케이블 스풀링 브래킷 주위에 감고 케이블 주위에 6개의 벨크로 스트랩을 조입니다.

  24. Pod의 전면에 마이크로 커넥터를 서버 입구 온도 센서에 설치합니다. 소리가 나는 클릭을 들어야 합니다.

  25. Pod의 앞쪽에서 케이블을 루프 아래로 통과시키고, 케이블 타이를 케이블 주위에 감아서 고정합니다. 여분의 케이블 타이를 자르세요.

    케이블 타이 및 서버 입구 온도 센서의 루프를 보여주는 다이어그램입니다.

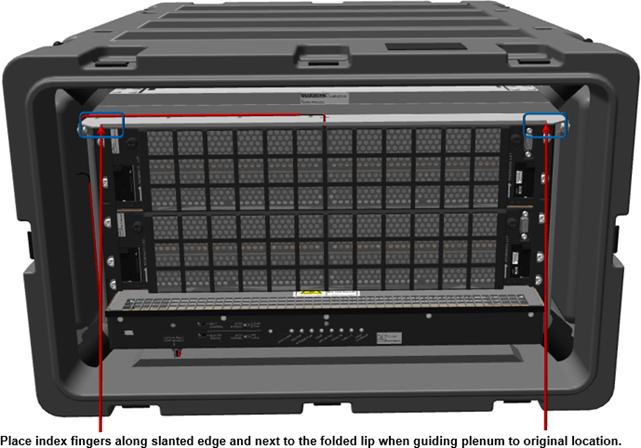

  26. Pod의 전면에 전면 플레넘을 설치합니다. 플레넘을 약 40도 각도(최소)로 잡고 앞면 각도의 플랫 섹션에 인덱스 손가락을 배치합니다. 플레넘의 접힌 금속을 섀시 랙의 접힌 금속 위로 안내합니다.

    설치 중인 전면 플레넘을 보여 주는 다이어그램입니다.

  27. 제대로 정렬되면 릴리스 탭을 사용하여 플레넘을 위치에 배치합니다.

  28. 릴리스 탭을 눌러 돌린 후 원래 위치에 맞춰 고정되도록 잠급니다.

  29. Pod의 뒤쪽과 앞쪽에 덮개를 원래 위치로 다시 배치한 다음 걸쇠를 연결하고 시계 방향으로 돌려 덮개를 Pod에 고정합니다.

  30. 8개의 래치를 모두 연결할 때 덮개를 길게 누르거나 고정합니다.
