고급 컨테이너 네트워킹 서비스를 사용하여 계층 7(L7) 정책 설정(미리 보기)

이 문서에서는 AKS 클러스터에서 고급 컨테이너 네트워킹 서비스를 사용하여 L7 정책을 설정하는 방법을 보여 줍니다. 계층 7 정책 개요 페이지에 나열된 제한 사항 및 고려 사항을 검토한 후에만 계속합니다.

필수 조건

이 문서의 단계에 필요한 Azure CLI의 최소 버전은 2.71.0입니다. az --version을 실행하여 버전을 찾습니다. 설치 또는 업그레이드해야 하는 경우 Azure CLI 설치를 참조하세요.

aks-preview Azure CLI 확장 설치

az extension add 또는 az extension update 명령을 사용하여 Azure CLI 미리 보기 확장을 설치하거나 업데이트합니다.

aks-preview Azure CLI 확장의 최소 버전은 다음과 같습니다. 14.0.0b6

# Install the aks-preview extension
az extension add --name aks-preview
# Update the extension to make sure you have the latest version installed
az extension update --name aks-preview

AdvancedNetworkingL7PolicyPreview 기능 플래그 등록

AdvancedNetworkingL7PolicyPreview 명령을 사용하여 az feature register 기능 플래그를 등록합니다.

az feature register --namespace "Microsoft.ContainerService" --name "AdvancedNetworkingL7PolicyPreview"

명령을 사용하여 등록에 성공했는지 확인합니다 az feature show . 등록을 완료하려면 몇 분 정도 걸립니다.

az feature show --namespace "Microsoft.ContainerService" --name "AdvancedNetworkingL7PolicyPreview"

기능이 Registered 표시되면 az provider register 명령을 사용하여 리소스 공급자의 Microsoft.ContainerService 등록을 갱신합니다.

고급 컨테이너 네트워킹 서비스 사용

계속하려면 고급 컨테이너 네트워킹 서비스를 사용하도록 설정된 AKS 클러스터 가 있어야 합니다.

az aks create 고급 컨테이너 네트워킹 서비스 플래그--enable-acns가 있는 명령은 모든 고급 컨테이너 네트워킹 서비스 기능을 사용하여 새 AKS 클러스터를 만듭니다. 이러한 기능은 다음을 포함합니다.

  • 컨테이너 네트워크 관찰 가능성: 네트워크 트래픽에 대한 인사이트를 제공합니다. 자세한 내용은 Container Network Observability를 방문 하세요.

  • 컨테이너 네트워크 보안: FQDN(정규화된 도메인 이름) 필터링과 같은 보안 기능을 제공합니다. 자세한 내용은 Container Network Security를 방문하세요.

비고

Cilium 데이터 평면을 사용하는 클러스터는 Kubernetes 버전 1.29부터 Container Network Observability 및 Container Network 보안을 지원합니다.

이 데모에서는 매개 변수를 --acns-advanced-networkpolicies "L7"로 설정하여 L7 정책을 사용하도록 설정해야 합니다. 이 매개 변수를 "L7"로 설정하면 FQDN 필터링도 가능합니다. FQDN 필터링만 사용하려면 매개 변수를 "FQDN"으로 설정합니다. 두 기능을 모두 사용하지 않도록 설정하려면 Container Network Security 사용 안 함에서 제공하는 지침을 따를 수 있습니다.


export CLUSTER_NAME="<aks-cluster-name>"

# Create an AKS cluster
az aks create \
    --name $CLUSTER_NAME \
    --resource-group $RESOURCE_GROUP \
    --generate-ssh-keys \
    --network-plugin azure \
    --network-dataplane cilium \
    --enable-acns \
    --acns-advanced-networkpolicies L7

기존 클러스터에서 고급 컨테이너 네트워킹 서비스 사용

az aks update 고급 컨테이너 네트워킹 서비스 플래그--enable-acns가 있는 명령은 컨테이너 네트워크 관찰 기능 및 컨테이너 네트워크 보안 기능을 포함하는 모든 고급 컨테이너 네트워킹 서비스 기능으로 기존 AKS 클러스터를 업데이트합니다.

비고

Cilium 데이터 평면이 있는 클러스터만 고급 컨테이너 네트워킹 서비스의 Container Network Security 기능을 지원합니다.

이 데모에서는 매개 변수를 --acns-advanced-networkpolicies "L7"로 설정하여 L7 정책을 사용하도록 설정해야 합니다. 이 매개 변수를 "L7"로 설정하면 FQDN 필터링도 가능합니다. FQDN 필터링만 사용하려면 매개 변수를 "FQDN"으로 설정합니다. 두 기능을 모두 사용하지 않도록 설정하려면 Container Network Security 사용 안 함에서 제공하는 지침을 따를 수 있습니다.

az aks update \
    --resource-group $RESOURCE_GROUP \
    --name $CLUSTER_NAME \
    --enable-acns \
    --acns-advanced-networkpolicies L7

클러스터 자격 증명 가져오기

az aks get-credentials 명령을 사용하여 클러스터 자격 증명을 가져옵니다.

az aks get-credentials --name $CLUSTER_NAME --resource-group $RESOURCE_GROUP

AKS 클러스터에서 http-server 애플리케이션 설정

아래 YAML을 AKS 클러스터에 적용하여 http-server 애플리케이션을 설정합니다.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: http-server
  labels:
    app: http-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: http-server
  template:
    metadata:
      labels:
        app: http-server
    spec:
      containers:
      - name: http-server
        image: nginx:latest
        ports:
        - containerPort: 8080
        volumeMounts:
        - name: config-volume
          mountPath: /etc/nginx/conf.d
      volumes:
      - name: config-volume
        configMap:
          name: nginx-config

---
apiVersion: v1
kind: Service
metadata:
  name: http-server
spec:
  selector:
    app: http-server
  ports:
  - protocol: TCP
    port: 80
    targetPort: 8080

---
apiVersion: v1
kind: ConfigMap
metadata:
  name: nginx-config
data:
  default.conf: |
    server {
        listen 8080;

        location / {
            return 200 "Hello from the server root!\n";
        }

        location /products {
            return 200 "Listing products...\n";
        }
    }

AKS 클러스터에서 http-client 애플리케이션 설정

아래 YAML을 AKS 클러스터에 적용하여 http-client 애플리케이션을 설정하십시오.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: http-client
  labels:
    app: http-client
spec:
  replicas: 1
  selector:
    matchLabels:
      app: http-client
  template:
    metadata:
      labels:
        app: http-client
    spec:
      containers:
      - name: http-client
        image: curlimages/curl:latest
        command: ["sleep", "infinity"]

정책을 사용하여 연결 테스트

다음으로, GET의 요청만 http-client 애플리케이션에서 /products 엔드포인트로 http-server에서 허용하기 위해 다음 계층 7 정책을 적용합니다.

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: allow-get-products
spec:
  description: "Allow only GET requests to /products from http-client to http-server"
  endpointSelector:
    matchLabels:
      app: http-server
  ingress:
  - fromEndpoints:
    - matchLabels:
        app: http-client
    toPorts:
    - ports:
      - port: "8080"
        protocol: TCP
      rules:
        http:
        - method: "GET"
          path: "/products"

정책 확인

정책의 적용을 확인하려면 Pod에서 http-client 다음 명령을 실행합니다.

kubectl exec -it <your-http-client-pod-name> -n default -- curl -v http://http-server:80/products

위의 명령을 실행할 때와 같은 Listing products... 출력이 필요합니다.

kubectl exec -it <your-http-client-pod-name> -n default -- curl -v -XPOST http://http-server:80/products -d "test=data"

위의 명령을 실행할 때와 같은 Access Denied 출력이 필요합니다.

L7 메트릭 모니터링

고급 컨테이너 네트워크 서비스의 컨테이너 네트워크 관찰 기능을 사용하도록 설정한 경우 Grafana에서 트래픽을 시각화할 수 있습니다.

이러한 L7 메트릭의 분석을 간소화하기 위해 미리 구성된 Azure Managed Grafana 대시보드를 제공합니다. > 워크로드)"과 같은 파일 이름을 사용하여 대시보드 Azure Managed Prometheus 폴더에서 찾을 수 있습니다.

다음과 비슷한 메트릭이 표시됩니다.

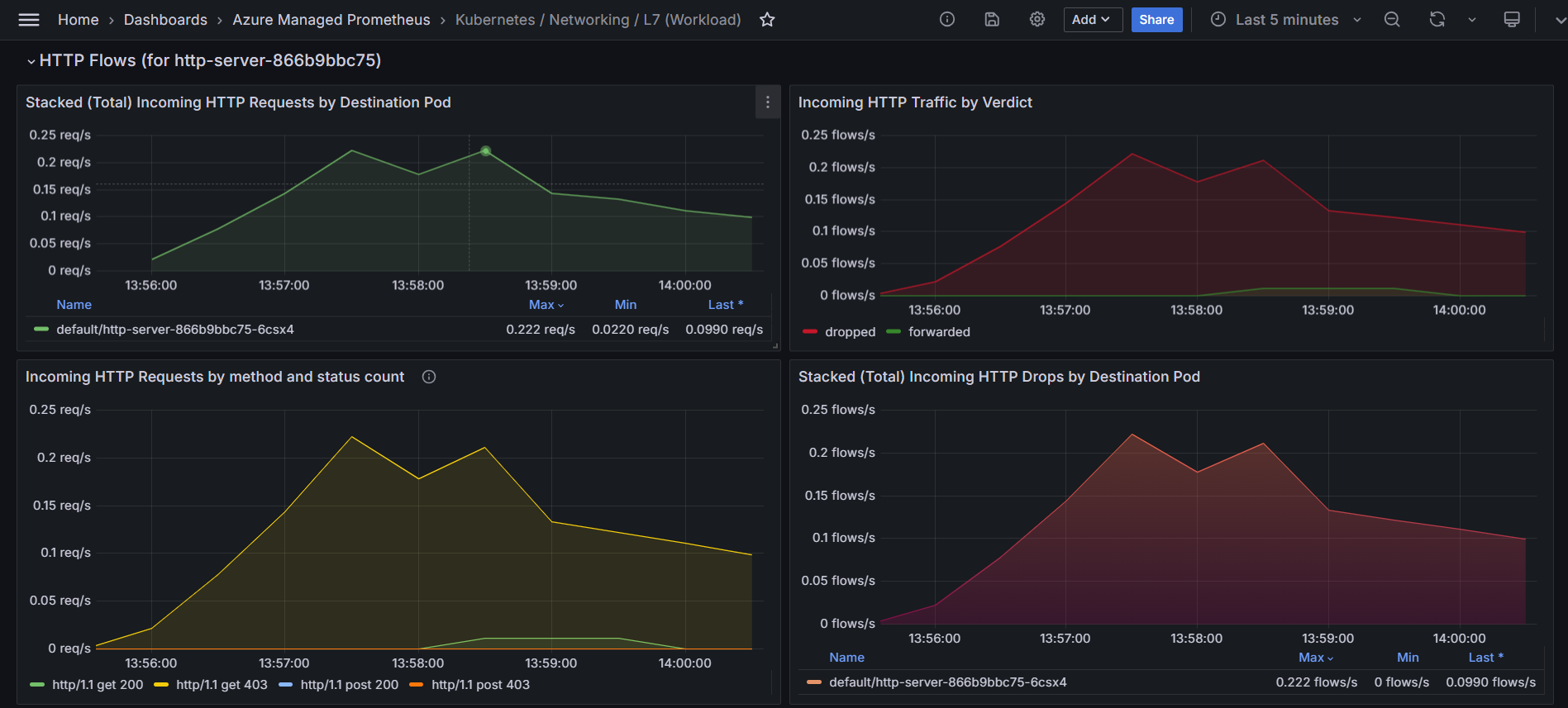

L7 트래픽에 대한 Grafana 대시보드를 보여 주는 스크린샷

자원을 정리하세요

이 애플리케이션을 사용할 플랜이 없는 경우 az group delete 명령을 사용하여 이 문서에서 만든 다른 리소스를 삭제합니다.

  az group delete --name $RESOURCE_GROUP

다음 단계

이 방법 문서에서는 AKS 클러스터에 대해 고급 컨테이너 네트워킹 서비스를 사용하여 L7 정책을 사용하도록 설정하고 적용하는 방법을 알아보았습니다.
