Application Gateway의 WebSocket 지원 개요

Application Gateway는 모든 게이트웨이 크기에 WebSocket에 대한 네이티브 지원을 제공합니다. WebSocket 지원을 선택적으로 사용하거나 사용하지 않도록 설정하는 사용자 구성 가능 설정은 없습니다.

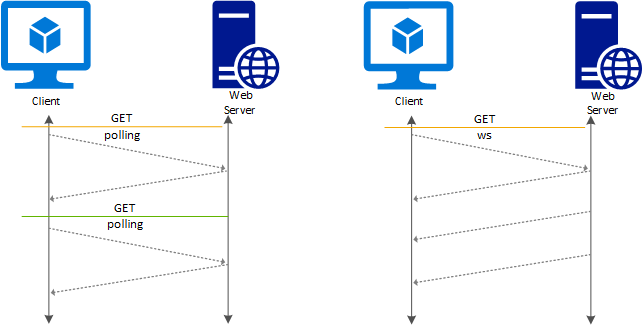

RFC6455에서 표준화된 WebSocket 프로토콜을 사용하면 장기 실행 TCP 연결을 통해 서버와 클라이언트 간의 전이중 통신을 수행할 수 있습니다. 이 기능을 사용하면 웹 서버와 클라이언트 간의 대화형 통신이 가능하며, HTTP 기반 구현에서 필요에 따라 폴링하지 않고도 양방향 통신을 수행할 수 있습니다. WebSocket은 HTTP와 달리 오버헤드가 낮고 여러 요청/응답에 동일한 TCP 연결을 다시 사용하므로 리소스를 더 효율적으로 활용할 수 있습니다. WebSocket 프로토콜은 기존의 HTTP 포트 80 및 443을 통해 작동하도록 디자인되었습니다.

80 또는 443 포트에서 표준 HTTP 수신기를 계속 사용하여 WebSocket 트래픽을 받을 수 있습니다. WebSocket 트래픽은 Application Gateway 규칙에 지정된 대로 적절한 백 엔드 풀을 사용하여 WebSocket 활성화된 백 엔드 서버로 지정됩니다. 백 엔드 서버는 상태 프로브 개요 섹션에서 설명한 대로 애플리케이션 게이트웨이 프로브에 응답해야 합니다. 애플리케이션 게이트웨이 상태 프로브는 HTTP/HTTPS 전용입니다. 각 백 엔드 서버는 WebSocket 트래픽을 서버로 라우팅하기 위해 애플리케이션 게이트웨이에 대한 HTTP 프로브에 응답해야 합니다.

채팅, 대시보드 및 게임 앱 등 신속한 실시간 통신을 활용하는 앱에서 사용됩니다.

WebSocket 작동 방식

WebSocket 연결을 설정하기 위해 특정 HTTP 기반 핸드셰이크가 클라이언트와 서버 간에 교환됩니다. 성공하면 애플리케이션 계층 프로토콜이 이전에 설정된 TCP 연결을 사용하여 HTTP에서 WebSocket으로 "업그레이드"됩니다. 이렇게 되면 HTTP는 완전히 제외됩니다. 데이터는 WebSocket 연결을 종료할 때까지 양쪽 엔드포인트에서 WebSocket 프로토콜을 사용하여 보내거나 받을 수 있습니다.

참고 항목

설명된 대로 HTTP 프로토콜은 WebSocket 연결을 설정할 때 핸드셰이크를 수행하는 데만 사용됩니다. 핸드셰이크가 완료되면 데이터 전송을 위해 WebSocket 연결이 열리고 WAF(Web Application Firewall)는 콘텐츠를 구문 분석할 수 없습니다. 따라서 WAF는 이러한 데이터에 대한 검사를 수행하지 않습니다.

수신기 구성 요소

기존 HTTP 수신기를 사용하여 WebSocket을 지원할 수 있습니다. 다음은 샘플 템플릿 파일에 있는 httpListeners 요소의 코드 조각입니다. WebSocket을 지원하고 WebSocket 트래픽을 보호하기 위해 HTTP 및 HTTPS 수신기가 모두 필요합니다. 마찬가지로 포털 또는 Azure PowerShell을 사용하여 WebSocket 트래픽을 지원하기 위해 포트 80/443에 대한 수신기를 포함한 애플리케이션 게이트웨이를 만들 수 있습니다.

"httpListeners": [
        {
            "name": "appGatewayHttpsListener",
            "properties": {
                "FrontendIPConfiguration": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/DefaultFrontendPublicIP"
                },
                "FrontendPort": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort443'"
                },
                "Protocol": "Https",
                "SslCertificate": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/sslCertificates/appGatewaySslCert1'"
                },
            }
        },
        {
            "name": "appGatewayHttpListener",
            "properties": {
                "FrontendIPConfiguration": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/appGatewayFrontendIP'"
                },
                "FrontendPort": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort80'"
                },
                "Protocol": "Http",
            }
        }
    ],

BackendAddressPool, BackendHttpSetting 및 라우팅 규칙 구성

BackendAddressPool은 WebSocket 지원 서버가 포함된 백 엔드 풀을 정의하는 데 사용됩니다. backendHttpSetting은 80 및 443 백 엔드 포트로 정의됩니다. HTTP 설정의 요청 시간 제한 값은 WebSocket 세션에도 적용됩니다. 회람 규칙은 변경할 필요가 없으며, 이 규칙은 적절한 수신기를 해당 백 엔드 주소 풀에 연결하는 데 사용됩니다.

"requestRoutingRules": [{
    "name": "<ruleName1>",
    "properties": {
        "RuleType": "Basic",
        "httpListener": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpsListener')]"
        },
        "backendAddressPool": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
        },
        "backendHttpSettings": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
        }
    }

}, {
    "name": "<ruleName2>",
    "properties": {
        "RuleType": "Basic",
        "httpListener": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpListener')]"
        },
        "backendAddressPool": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
        },
        "backendHttpSettings": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
        }

    }
}]

참고 항목

클라이언트에서 ping을 보내기 전에 시간 제한 오류가 발생하지 않도록 시간 제한 값이 서버 정의 ping/pong 간격보다 큰지 확인합니다. WebSocket의 일반적인 값은 20초이므로 예를 들어 시간 제한 값이 40초이면 클라이언트가 ping을 보내기 전에 게이트웨이가 시간 제한 오류를 보내지 않으며, 그렇지 않은 경우 클라이언트 측에서 1006 오류가 발생합니다.

WebSocket 활성화 백 엔드

WebSocket이 작동되려면 사용자의 백 엔드가 구성된 포트(대개 80/443)에서 HTTP/HTTPS 웹 서버를 실행해야 합니다. 이 요구 사항은 WebSocket 프로토콜을 헤더 필드로 업그레이드하여 초기 핸드 셰이크가 HTTP가 되도록 WebSocket 프로토콜에서 요구하기 때문입니다. 다음은 헤더의 예제입니다.

    GET /chat HTTP/1.1
    Host: server.example.com
    Upgrade: websocket
    Connection: Upgrade
    Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==
    Origin: https://example.com
    Sec-WebSocket-Protocol: chat, superchat
    Sec-WebSocket-Version: 13

또 다른 이유는 애플리케이션 게이트웨이 백 엔드 상태 프로브에서 HTTP/HTTPS 프로토콜만 지원하기 때문입니다. 백 엔드 서버에서 HTTP 또는 HTTPS 프로브에 응답하지 않으면 해당 백 엔드 서버가 백 엔드 풀에서 제거됩니다.

다음 단계

WebSocket 지원에 대해 알아본 후에 Application Gateway 만들기로 이동하여 WebSocket 활성화 웹 애플리케이션을 시작합니다.
