자습서: Azure Portal을 사용하여 TLS 종료로 Application Gateway 구성
Azure Portal을 사용하여 백 엔드 서버에 가상 머신을 사용하는 TLS 종료용 인증서가 있는 애플리케이션 게이트웨이를 구성할 수 있습니다.
이 자습서에서는 다음을 하는 방법을 알아볼 수 있습니다.
- 자체 서명된 인증서 만들기
- 인증서가 있는 애플리케이션 게이트웨이 만들기
- 백 엔드 서버로 사용되는 가상 머신 만들기
- 애플리케이션 게이트웨이 테스트
Azure 구독이 아직 없는 경우 시작하기 전에 체험 계정을 만듭니다.
참고 항목
Azure Az PowerShell 모듈을 사용하여 Azure와 상호 작용하는 것이 좋습니다. 시작하려면 Azure PowerShell 설치를 참조하세요. Az PowerShell 모듈로 마이그레이션하는 방법에 대한 자세한 내용은 Azure PowerShell을 AzureRM에서 Azure로 마이그레이션을 참조하세요.
필수 조건
- Azure 구독
자체 서명된 인증서 만들기
이 섹션에서는 New-SelfSignedCertificate를 사용하여 자체 서명된 인증서를 만듭니다. 애플리케이션 게이트웨이의 수신기를 만들 때 이 인증서를 Azure Portal에 업로드합니다.
로컬 컴퓨터에서 Windows PowerShell 창을 관리자로 엽니다. 다음 명령을 실행하여 인증서를 만듭니다.
New-SelfSignedCertificate `
-certstorelocation cert:\localmachine\my `
-dnsname www.contoso.com
다음과 같은 응답이 표시됩니다.
PSParentPath: Microsoft.PowerShell.Security\Certificate::LocalMachine\my
Thumbprint Subject
---------- -------
E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630 CN=www.contoso.com
인증서에서 pfx 파일을 내보내도록 반환된 지문과 함께 Export-PfxCertificate를 사용합니다. 지원되는 PFX 알고리즘은 PFXImportCertStore 함수에 나열됩니다. 암호 길이가 4~12자인지 확인합니다.
$pwd = ConvertTo-SecureString -String <your password> -Force -AsPlainText
Export-PfxCertificate `
-cert cert:\localMachine\my\E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630 `
-FilePath c:\appgwcert.pfx `
-Password $pwd
Azure에 로그인
Azure Portal에 로그인합니다.
애플리케이션 게이트웨이 만들기
Azure Portal 메뉴에서 + 리소스 만들기>네트워킹>Application Gateway를 선택하거나 포털 검색 상자에서 Application Gateway를 검색합니다.
만들기를 실행합니다.
기본 사항 탭

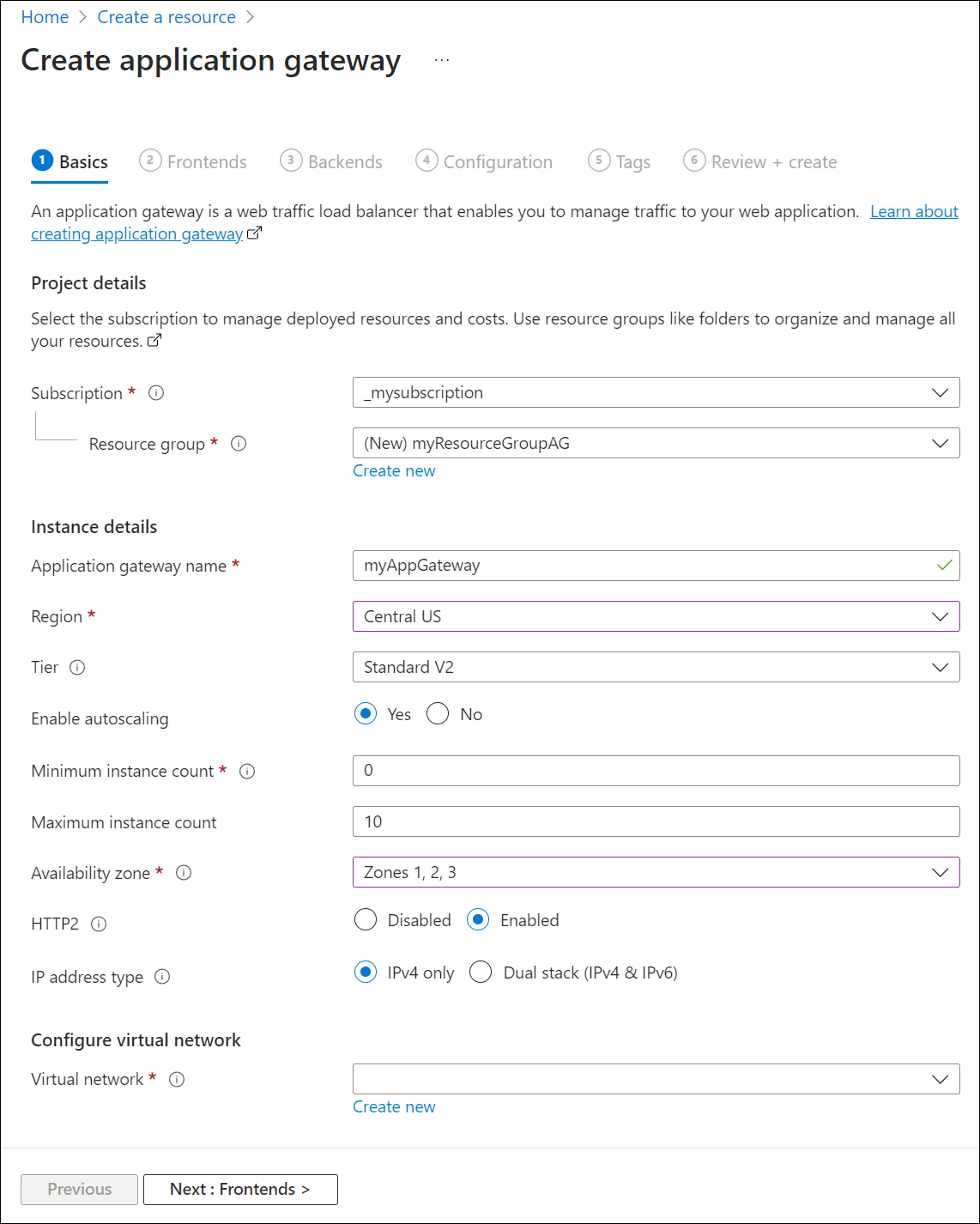

기본 탭에서 이러한 값을 입력하거나 선택합니다.
리소스 그룹: 리소스 그룹에 대해 myResourceGroupAG를 선택합니다. 이 리소스 그룹이 없으면 새로 만들기를 선택하여 새로 만듭니다.
애플리케이션 게이트웨이 이름: 애플리케이션 게이트웨이의 이름으로 myAppGateway를 입력합니다.
Azure가 사용자가 만든 리소스 간에 통신하려면 가상 네트워크가 필요합니다. 새 가상 네트워크를 만들거나 기존 가상 네트워크를 선택할 수 있습니다. 이 예제에서는 애플리케이션 게이트웨이를 만들면서 새 가상 네트워크를 만듭니다. 별도의 서브넷으로 Application Gateway 인스턴스가 만들어집니다. 이 예제에서는 두 개의 서브넷을 만듭니다. 하나는 애플리케이션 게이트웨이용이고, 다른 하나는 백 엔드 서버용입니다.

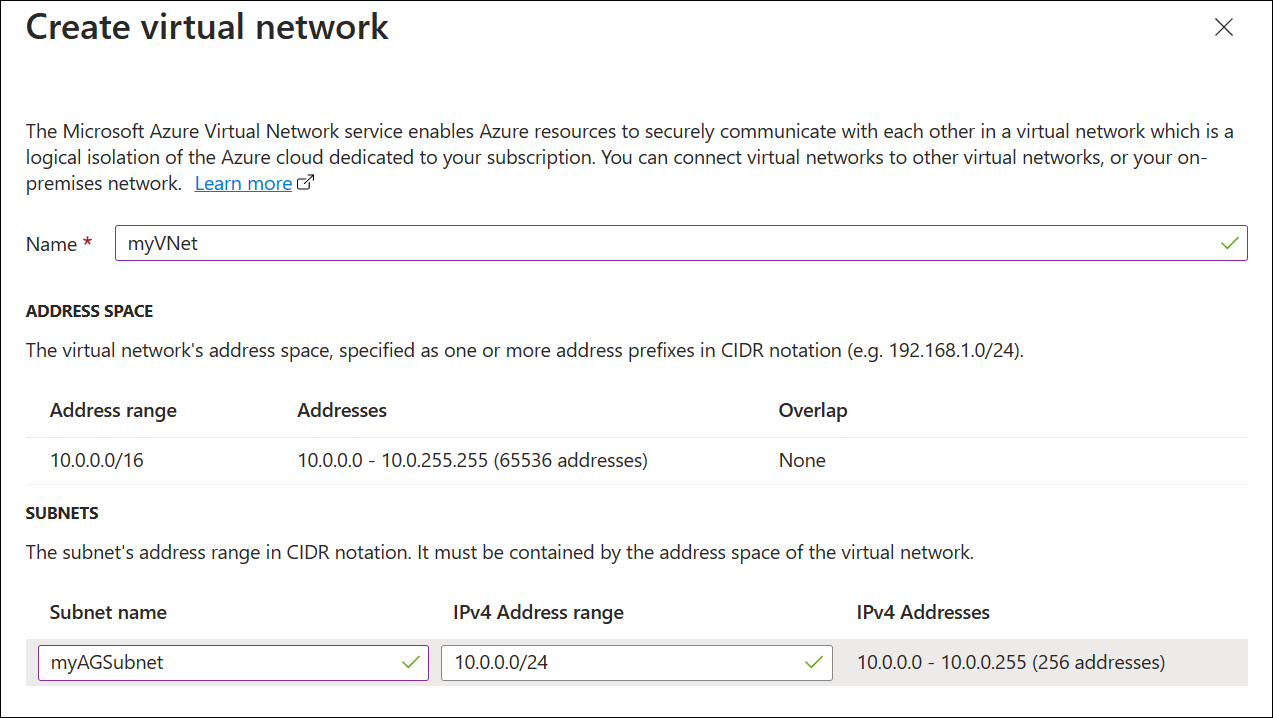

가상 네트워크 구성에서 새로 만들기를 선택하여 새 가상 네트워크를 만듭니다. 가상 네트워크 만들기 창이 열리면 다음 값을 입력하여 가상 네트워크 및 두 개의 서브넷을 만듭니다.
이름: 가상 네트워크 이름에 myVNet을 입력합니다.
서브넷 이름(Application Gateway 서브넷): 서브넷 그리드에 Default라는 서브넷이 표시됩니다. 이 서브넷의 이름을 myAGSubnet으로 변경합니다.
애플리케이션 게이트웨이 서브넷은 애플리케이션 게이트웨이만 포함할 수 있습니다. 다른 리소스는 허용되지 않습니다.서브넷 이름(백 엔드 서버 서브넷): 서브넷 그리드의 두 번째 행에서 서브넷 이름 열에 myBackendSubnet을 입력합니다.
주소 범위(백 엔드 서버 서브넷): 서브넷 그리드의 두 번째 행에 myAGSubnet의 주소 범위와 겹치지 않는 주소 범위를 입력합니다. 예를 들어 myAGSubnet의 주소 범위가 10.0.0.0/24인 경우 myBackendSubnet의 주소 범위로 10.0.1.0/24를 입력합니다.
확인을 선택하여 가상 네트워크 만들기 창을 닫고 가상 네트워크 설정을 저장합니다.
기본 사항 탭에서 다른 설정에 대한 기본값을 적용한 다음, 다음: 프런트 엔드를 선택합니다.
프런트 엔드 탭

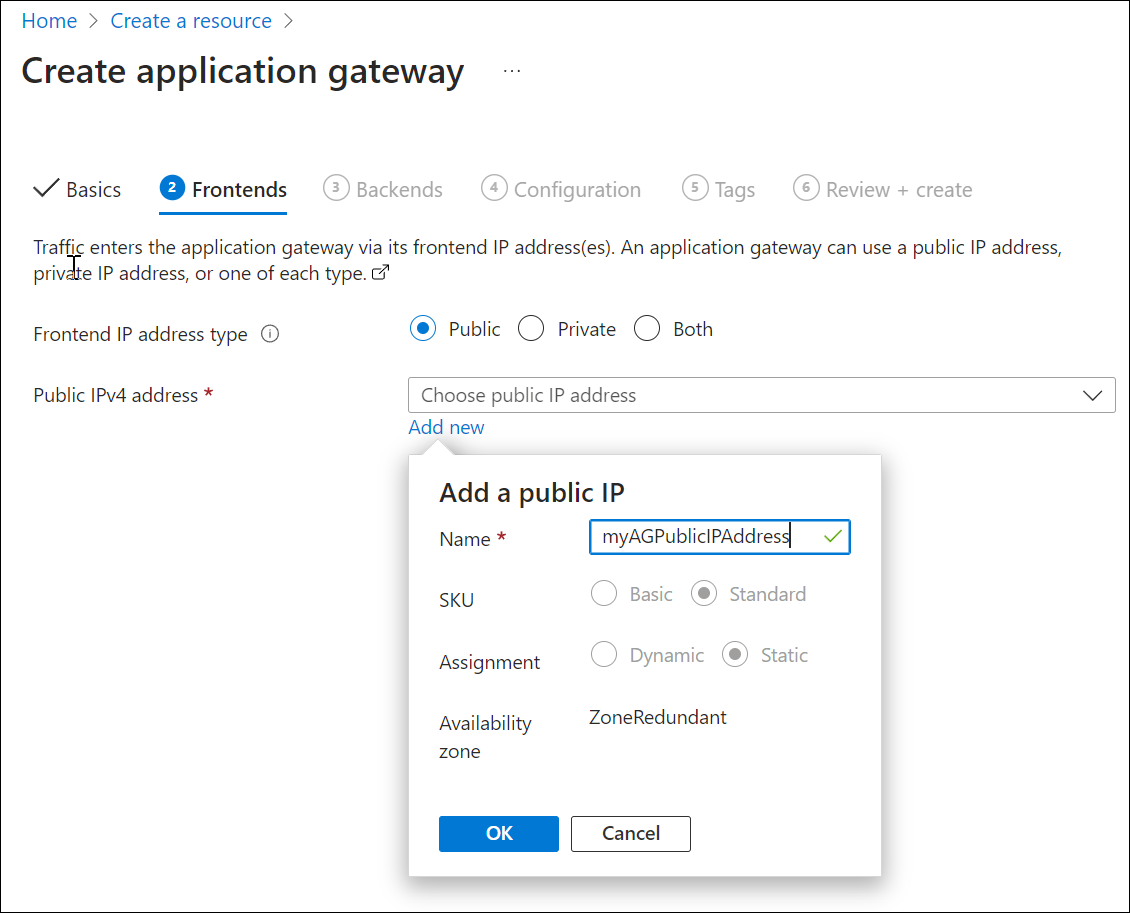

프런트 엔드 탭에서 프런트 엔드 IP 주소 형식이 퍼블릭으로 설정되어 있는지 확인합니다.
사용 사례에 따라 프런트 엔드 IP를 공용 또는 프라이빗 IP로 구성할 수 있습니다. 이 예제에서는 공용 프런트 엔드 IP를 선택합니다.참고 항목
Application Gateway v2 SKU의 경우 공용 프런트 엔드 IP 구성만 선택할 수 있습니다. 프라이빗 프런트 엔드 IP 구성은 현재 v2 SKU에서 사용할 수 없습니다.
공용 IP 주소에 대해 새로 추가를 선택하고 공용 IP 주소 이름으로 myAGPublicIPAddress를 입력한 다음, 확인을 선택합니다.
완료되면 다음: 백 엔드를 선택합니다.
백 엔드 탭

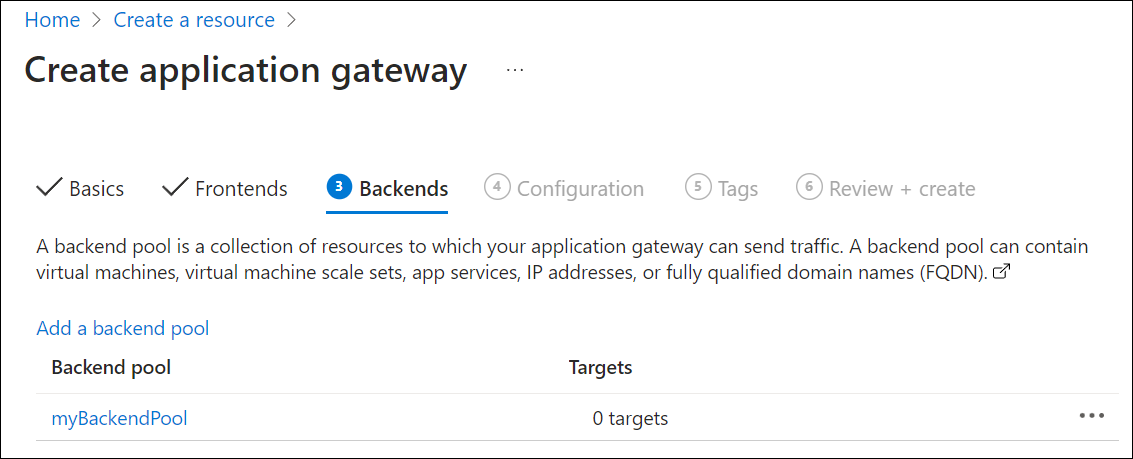

백 엔드 풀은 요청을 처리하는 백 엔드 서버로 요청을 라우팅하는 데 사용됩니다. 백 엔드 풀은 NIC, 가상 머신 확장 집합, 공용 IP, 내부 IP, FQDN(정규화된 도메인 이름) 및 다중 테넌트 백 엔드(예: Azure App Service)로 구성될 수 있습니다. 이 예제에서는 애플리케이션 게이트웨이가 있는 빈 백 엔드 풀을 만든 다음, 백 엔드 대상을 백 엔드 풀에 추가합니다.
백 엔드 탭에서 백 엔드 풀 추가를 선택합니다.
열리는 백 엔드 풀 추가 창에서 다음 값을 입력하여 빈 백 엔드 풀을 만듭니다.
- 이름: 백 엔드 풀의 이름으로 myBackendPool을 입력합니다.
- 대상 없이 백 엔드 풀 추가: 예를 선택하여 대상이 없는 백 엔드 풀을 만듭니다. 애플리케이션 게이트웨이를 만든 후에 백 엔드 대상을 추가합니다.
백 엔드 풀 추가 창에서 추가를 선택하여 백 엔드 풀 구성을 저장하고 백 엔드 탭으로 돌아갑니다.
백 엔드 탭에서 다음: 구성을 선택합니다.
구성 탭
구성 탭에서 라우팅 규칙을 사용하여 만든 프런트 엔드 및 백 엔드 풀을 연결합니다.
라우팅 규칙 열에서 라우팅 규칙 추가를 선택합니다.
열리는 라우팅 규칙 추가 창에서 규칙 이름으로 myRoutingRule을 입력합니다.

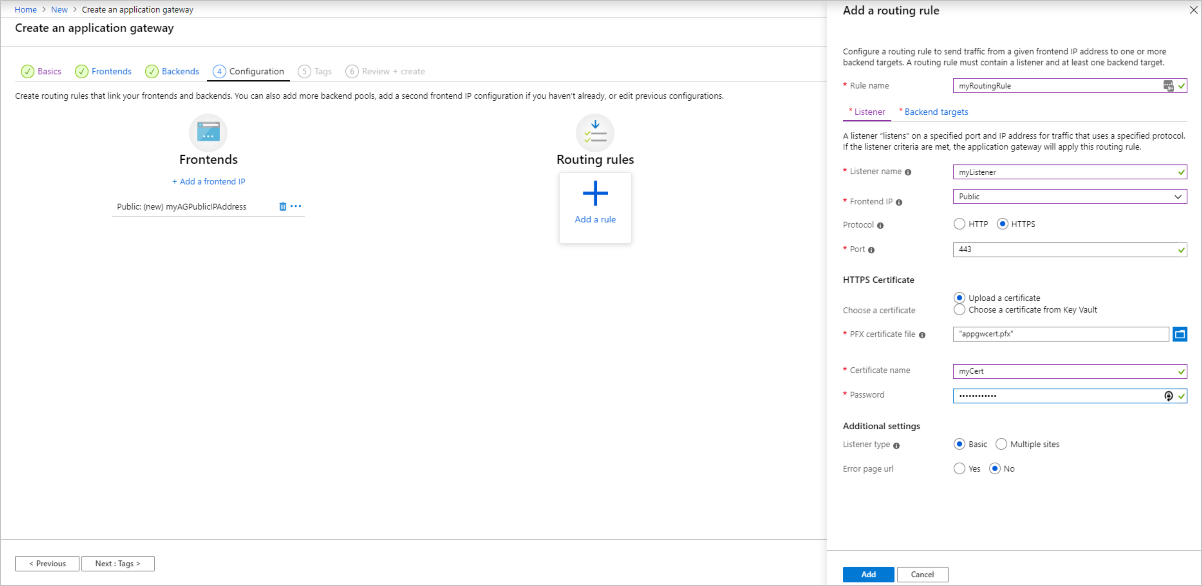

라우팅 규칙에는 수신기가 필요합니다. 라우팅 규칙 추가 창 내의 수신기 탭에서 수신기에 대해 다음 값을 입력합니다.
- 수신기 이름: 수신기 이름으로 myListener를 입력합니다.
- 프런트 엔드 IP: 프런트 엔드용으로 만든 공용 IP를 선택하려면 공용을 선택합니다.
- 프로토콜: HTTPS를 선택합니다.
- 포트: 포트에 대해 443이 입력되었는지 확인합니다.
HTTPS 설정에서 다음을 수행합니다.
인증서 선택 - 인증서 업로드를 선택합니다.
PFX 인증서 파일 - 앞에서 만든 c:\appgwcert.pfx 파일을 찾아 선택합니다.
인증서 이름 - 인증서 이름으로 mycert1을 입력합니다.
암호 - 인증서를 만드는 데 사용한 암호를 입력합니다.
수신기 탭에서 다른 설정에 대해 기본값을 그대로 적용한 다음, 백 엔드 대상 탭을 선택하여 나머지 라우팅 규칙을 구성합니다.
백 엔드 대상 탭에서 백 엔드 대상으로 myBackendPool을 선택합니다.

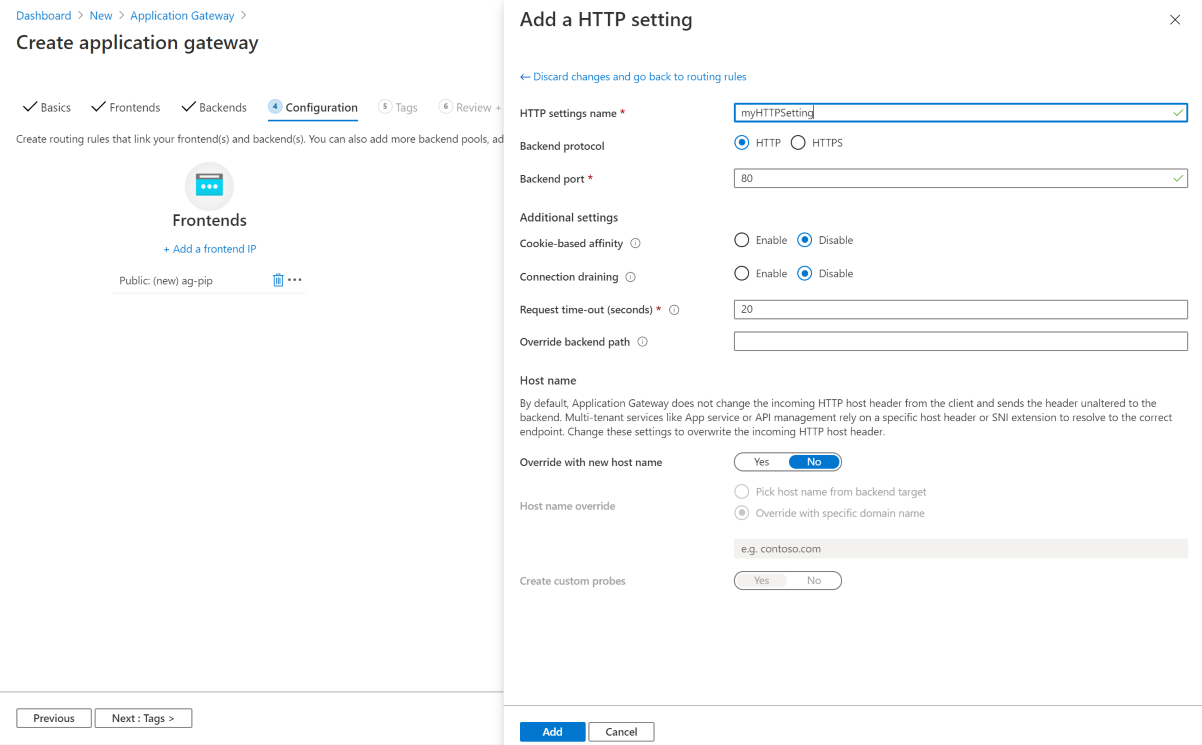

HTTP 설정의 경우 새로 추가를 선택하여 새 HTTP 설정을 만듭니다. HTTP 설정에 따라 라우팅 규칙의 동작이 결정됩니다. 열리는 HTTP 설정 추가 창에서 HTTP 설정 이름으로 myHTTPSetting을 입력합니다. HTTP 설정 추가 창에서 다른 설정에 대해 기본값을 그대로 적용한 다음, 추가를 선택하여 라우팅 규칙 추가 창으로 돌아옵니다.
라우팅 규칙 추가 창에서 추가를 선택하여 라우팅 규칙을 저장하고 구성 탭으로 돌아옵니다.
완료되면 다음: 태그를 선택하고 다음: 리뷰 + 만들기를 클릭합니다.
리뷰 + 만들기 탭
리뷰 + 만들기 탭에서 설정을 검토한 다음, 만들기를 선택하여 가상 네트워크, 공용 IP 주소 및 애플리케이션 게이트웨이를 만듭니다. Azure가 애플리케이션 게이트웨이를 만들 때까지 몇 분 정도 걸릴 수 있습니다. 배포가 성공적으로 완료될 때까지 기다렸다가 다음 섹션으로 이동합니다.
백 엔드 대상 추가
이 예제에서는 가상 머신을 대상 백 엔드로 사용합니다. 기존 가상 머신을 사용해도 되고 새로 만들어도 됩니다. Azure에서 애플리케이션 게이트웨이의 백 엔드 서버로 사용할 두 개의 가상 머신을 만듭니다.
이 작업을 수행하려면 다음이 필요합니다.
- 백 엔드 서버로 사용할 VM 2개, myVM 및 myVM2를 만듭니다.
- 애플리케이션 게이트웨이가 성공적으로 만들어졌는지 확인하기 위해 가상 머신에 IIS를 설치합니다.
- 백 엔드 서버를 백 엔드 풀에 추가합니다.
가상 머신 만들기
Azure Portal 메뉴에서 + 리소스 만들기>컴퓨팅>Windows Server 2016 데이터 센터를 선택하거나 포털 검색 상자에서 Windows Server를 검색하고 Windows Server 2016 Datacenter를 선택합니다.
만들기를 실행합니다.
Application Gateway는 백 엔드 풀에서 사용한 가상 머신 유형에 관계없이 트래픽을 라우팅할 수 있습니다. 이 예제에서는 Windows Server 2016 Datacenter를 사용합니다.
기본 사항 탭에서 다음 가상 머신 설정의 값을 입력합니다.
- 리소스 그룹: 리소스 그룹 이름으로 myResourceGroupAG를 선택합니다.
- 가상 머신 이름: 가상 머신 이름으로 myVM을 입력합니다.
- 사용자 이름: 관리자 사용자 이름의 이름을 입력합니다.
- 암호: 관리자 계정의 암호를 입력합니다.
다른 기본값을 적용한 다음, 다음: 디스크를 선택합니다.
디스크 탭 기본값을 적용한 다음, 다음: 네트워킹을 선택합니다.
네트워킹 탭에서 가상 네트워크로 myVNet이 선택되었고 서브넷이 myBackendSubnet으로 설정되었는지 확인합니다. 다른 기본값을 적용한 다음, 다음: 관리를 선택합니다.
Application Gateway는 가상 네트워크 외부의 인스턴스와 통신할 수 있지만, IP가 연결되어야 합니다.
관리 탭에서 부트 진단을 사용 안 함으로 설정합니다. 나머지는 기본값으로 두고 검토 + 만들기를 선택합니다.
검토 + 만들기 탭에서 설정을 검토하고, 유효성 검사 오류를 수정하고, 만들기를 선택합니다.
배포가 완료될 때까지 기다린 후 계속합니다.
테스트를 위해 IIS 설치
이 예제에서는 Azure가 애플리케이션 게이트웨이를 성공적으로 만들었는지만 확인할 목적으로 가상 머신에 IIS를 설치합니다.

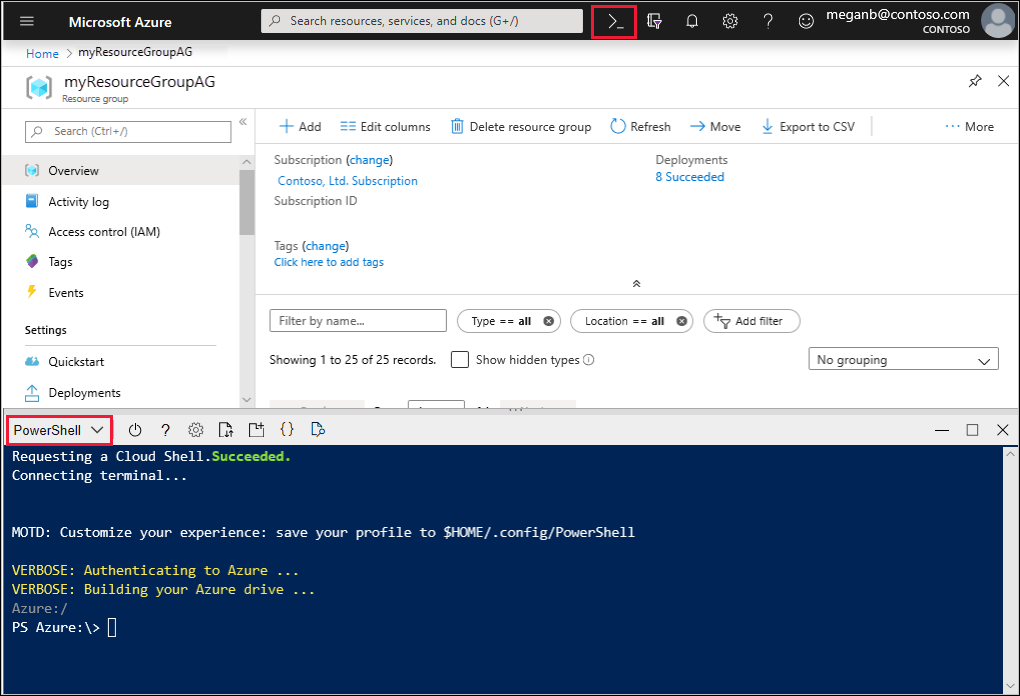

Azure PowerShell을 엽니다. 이렇게 하려면 Azure Portal의 위쪽 탐색 모음에서 Cloud Shell을 선택한 다음, 드롭다운 목록에서 PowerShell을 선택합니다.
환경의 위치 설정을 변경한 후, 다음 명령을 실행하여 가상 머신에 IIS를 설치합니다.
Set-AzVMExtension ` -ResourceGroupName myResourceGroupAG ` -ExtensionName IIS ` -VMName myVM ` -Publisher Microsoft.Compute ` -ExtensionType CustomScriptExtension ` -TypeHandlerVersion 1.4 ` -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' ` -Location <location>앞에서 완료한 단계를 사용하여 두 번째 가상 머신을 만들고 IIS를 설치합니다. 가상 머신 이름에 myVM2를 사용하고, VMName 설정에 Set-AzVMExtension cmdlet을 사용합니다.

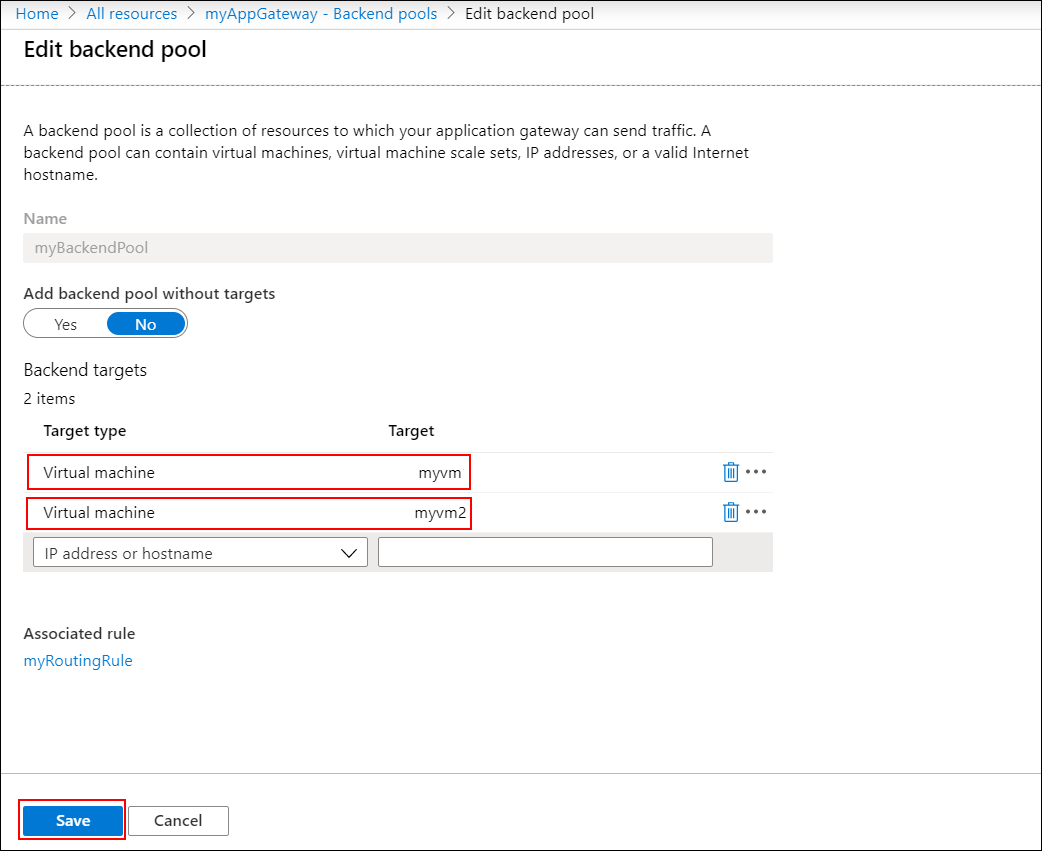

백 엔드 풀에 백 엔드 서버 추가
모든 리소스를 선택한 다음, myAppGateway를 선택합니다.
왼쪽 메뉴에서 백 엔드 풀을 선택합니다.
myBackendPool을 선택합니다.
대상 유형 아래의 드롭다운 목록에서 가상 머신을 선택합니다.
대상 아래에 있는 드롭다운 목록에서 myVM 아래의 네트워크 인터페이스를 선택합니다.
myVM2에 대한 네트워크 인터페이스를 추가하려면 반복합니다.
저장을 선택합니다.
배포가 완료될 때까지 기다렸다가 다음 단계로 진행합니다.
애플리케이션 게이트웨이 테스트

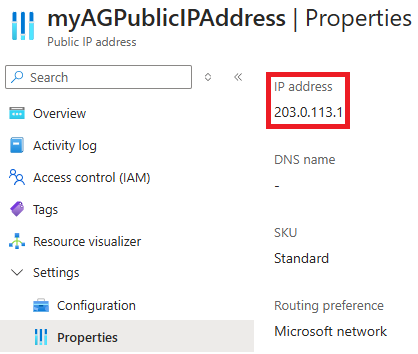

모든 리소스를 선택한 다음, myAGPublicIPAddress를 선택합니다.
브라우저의 주소 표시줄에 https://<애플리케이션 게이트웨이 ip 주소>를 입력 합니다.

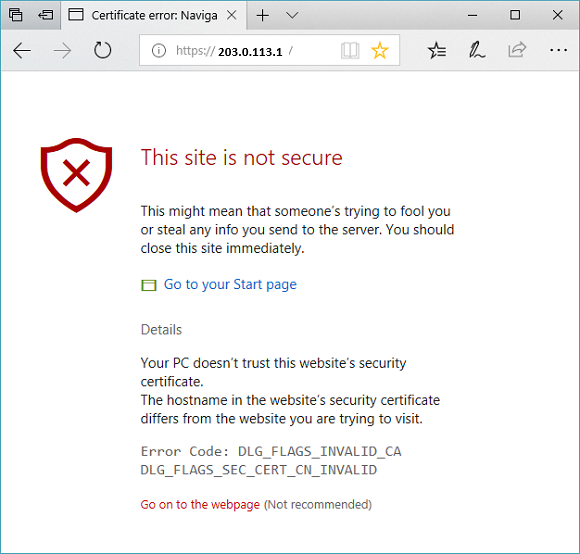

자체 서명된 인증서를 사용하는 경우 보안 경고를 수락하려면 세부 정보(또는 Chrome의 Advanced)를 선택하고, 다음 웹 페이지로 이동합니다.

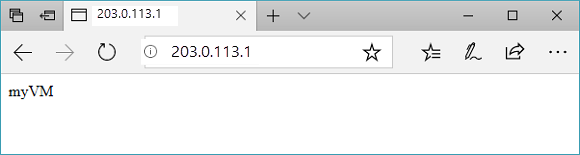

그러면 보안 IIS 웹 사이트가 다음 예제와 같이 표시됩니다.
리소스 정리
더 이상 필요하지 않으면 리소스 그룹 및 모든 관련 리소스를 삭제합니다. 이렇게 하려면 리소스 그룹을 선택하고 리소스 그룹 삭제를 선택합니다.
다음 단계
이 자습서에서는 다음을 수행합니다.
- 자체 서명된 인증서 생성됨
- 인증서가 있는 애플리케이션 게이트웨이 생성됨
Application Gateway TLS 지원에 대한 자세한 내용은 Application Gateway를 사용하여 엔드투엔드 TLS 및 Application Gateway TLS 정책을 참조하세요.
Azure Portal을 사용하여 여러 웹 사이트를 호스트하는 Application Gateway를 만들고 구성하는 방법을 알아보려면 다음 자습서로 이동합니다.
