자습서: Azure Monitor에서 KQL 기계 학습 기능을 사용하여 변칙 검색 및 분석

  • 아티클

KQL(Kusto 쿼리 언어)에는 시계열 분석, 변칙 검색, 예측 및 근본 원인 분석을 위한 기계 학습 연산자, 함수 및 플러그 인이 포함됩니다. 이러한 KQL 기능을 사용하여 외부 기계 학습 도구로 데이터를 내보내는 오버헤드 없이 Azure Monitor에서 고급 데이터 분석을 수행합니다.

이 자습서에서는 다음을 하는 방법을 알아볼 수 있습니다.

  • 시계열 만들기
  • 시계열에서 변칙 식별
  • 변칙 검색 설정을 조정하여 결과 구체화
  • 변칙의 근본 원인 분석

참고 항목

이 자습서에서는 KQL 쿼리 예제를 실행할 수 있는 Log Analytics 데모 환경에 대한 링크를 제공합니다. 그러나 KQL을 사용하는 모든 Azure Monitor 도구에서 동일한 KQL 쿼리 및 보안 주체를 구현할 수 있습니다.

필수 조건

필수 사용 권한

예를 들어 Log Analytics 읽기 권한자 기본 제공 역할에서 제공하는 것처럼 쿼리하는 Log Analytics 작업 영역에 대한 Microsoft.OperationalInsights/workspaces/query/*/read 권한이 있어야 합니다.

시계열 만들기

KQL make-series 연산자를 사용하여 시계열을 만듭니다.

사용량 테이블의 로그를 기반으로 하는 시계열을 만들겠습니다. 여기에는 청구 가능 데이터와 청구 불가 데이터를 포함하여 작업 영역의 각 테이블이 매시간 수집하는 데이터의 양에 대한 정보가 포함됩니다.

이 쿼리는 를 사용하여 make-series 지난 21일 동안 매일 작업 영역의 각 테이블에서 수집한 청구 가능한 데이터의 총 양을 차트로 작성합니다.

쿼리를 실행하려면 클릭

let starttime = 21d; // The start date of the time series, counting back from the current date
let endtime = 0d; // The end date of the time series, counting back from the current date
let timeframe = 1d; // How often to sample data
Usage // The table we’re analyzing
| where TimeGenerated between (startofday(ago(starttime))..startofday(ago(endtime))) // Time range for the query, beginning at 12:00 AM of the first day and ending at 12:00 AM of the last day in the time range
| where IsBillable == "true" // Include only billable data in the result set
| make-series ActualUsage=sum(Quantity) default = 0 on TimeGenerated from startofday(ago(starttime)) to startofday(ago(endtime)) step timeframe by DataType // Creates the time series, listed by data type
| render timechart // Renders results in a timechart

결과 차트에서 AzureDiagnostics 및 SecurityEvent 데이터 형식과 같은 몇 가지 변칙을 명확하게 볼 수 있습니다.

An animated GIF showing a chart of the total data ingested by each table in the workspace each day, over 21 days. The cursor moves to highlight three usage anomalies on the chart.

다음으로, KQL 함수를 사용하여 시계열의 모든 변칙을 나열합니다.

참고 항목

make-series 구문 및 사용에 대한 자세한 내용은 make-series 연산자를 참조하세요.

시계열에서 변칙 식별

series_decompose_anomalies() 함수는 일련의 값을 입력으로 사용하고 변칙을 추출합니다.

시계열 쿼리의 결과 집합을 series_decompose_anomalies() 함수에 대한 입력으로 제공해 보겠습니다.

쿼리를 실행하려면 클릭

let starttime = 21d; // Start date for the time series, counting back from the current date
let endtime = 0d; // End date for the time series, counting back from the current date
let timeframe = 1d; // How often to sample data
Usage // The table we’re analyzing
| where TimeGenerated between (startofday(ago(starttime))..startofday(ago(endtime))) // Time range for the query, beginning at 12:00 AM of the first day and ending at 12:00 AM of the last day in the time range
| where IsBillable == "true" // Includes only billable data in the result set
| make-series ActualUsage=sum(Quantity) default = 0 on TimeGenerated from startofday(ago(starttime)) to startofday(ago(endtime)) step timeframe by DataType // Creates the time series, listed by data type
| extend(Anomalies, AnomalyScore, ExpectedUsage) = series_decompose_anomalies(ActualUsage) // Scores and extracts anomalies based on the output of make-series
| mv-expand ActualUsage to typeof(double), TimeGenerated to typeof(datetime), Anomalies to typeof(double),AnomalyScore to typeof(double), ExpectedUsage to typeof(long) // Expands the array created by series_decompose_anomalies()
| where Anomalies != 0  // Returns all positive and negative deviations from expected usage
| project TimeGenerated,ActualUsage,ExpectedUsage,AnomalyScore,Anomalies,DataType // Defines which columns to return
| sort by abs(AnomalyScore) desc // Sorts results by anomaly score in descending ordering

이 쿼리는 지난 3주 동안의 모든 테이블에 대한 모든 사용 변칙을 반환합니다.

A screenshot of a table showing a list of anomalies in usage for all tables in the workspace.

쿼리 결과를 보면 함수를 확인할 수 있습니다.

  • 각 테이블에 대해 예상되는 일일 사용량을 계산합니다.
  • 실제 일일 사용량을 예상 사용량과 비교합니다.
  • 각 데이터 요소에 변칙 점수를 할당하여 예상 사용량과 실제 사용량의 편차 범위를 나타냅니다.
  • 각 테이블의 양수(1) 및 음수(-1) 변칙을 식별합니다.

참고 항목

series_decompose_anomalies() 구문 및 사용에 대한 자세한 내용은 series_decompose_anomalies()를 참조하세요.

변칙 검색 설정을 조정하여 결과 구체화

필요한 경우 초기 쿼리 결과를 검토하고 쿼리를 조정하는 것이 좋습니다. 입력 데이터의 이상값은 함수의 학습에 영향을 줄 수 있으며 보다 정확한 결과를 얻으려면 함수의 변칙 검색 설정을 조정해야 할 수 있습니다.

AzureDiagnostics 데이터 형식의 변칙에 대한 series_decompose_anomalies() 쿼리 결과를 필터링합니다.

A table showing the results of the anomaly detection query, filtered for results from the Azure Diagnostics data type.

결과는 6월 14일과 6월 15일에 두 가지 변칙을 보여줍니다. 5월 27일과 28일에 다른 변칙을 볼 수 있는 첫 번째 make-series 쿼리의 차트와 이러한 결과를 비교합니다.

A screenshot showing a chart of the total data ingested by the Azure Diagnostics table with anomalies highlighted.

결과 차이는 series_decompose_anomalies() 함수가 예상 사용량 값을 기준으로 변칙 점수를 지정하기 때문에 발생하며, 함수는 입력 계열의 전체 값 범위를 기준으로 계산합니다.

함수에서 더 구체화된 결과를 얻으려면 함수의 학습 프로세스에서 계열의 다른 값에 비해 이상값인 6월 15일의 사용량을 제외합니다.

series_decompose_anomalies()함수의 구문은 다음과 같습니다.

series_decompose_anomalies (Series[Threshold,Seasonality,Trend,Test_points,AD_method,Seasonality_threshold])

Test_points은(는) 학습(회귀) 프로세스에서 제외할 계열의 끝에 있는 점 수를 지정합니다.

마지막 데이터 포인트를 제외하려면 Test_points을(를) 1(으)로 설정합니다.

쿼리를 실행하려면 클릭

let starttime = 21d; // Start date for the time series, counting back from the current date
let endtime = 0d; // End date for the time series, counting back from the current date
let timeframe = 1d; // How often to sample data
Usage // The table we’re analyzing
| where TimeGenerated between (startofday(ago(starttime))..startofday(ago(endtime))) // Time range for the query, beginning at 12:00 AM of the first day and ending at 12:00 AM of the last day in the time range
| where IsBillable == "true" // Includes only billable data in the result set
| make-series ActualUsage=sum(Quantity) default = 0 on TimeGenerated from startofday(ago(starttime)) to startofday(ago(endtime)) step timeframe by DataType // Creates the time series, listed by data type
| extend(Anomalies, AnomalyScore, ExpectedUsage) = series_decompose_anomalies(ActualUsage,1.5,-1,'avg',1) // Scores and extracts anomalies based on the output of make-series, excluding the last value in the series - the Threshold, Seasonality, and Trend input values are the default values for the function
| mv-expand ActualUsage to typeof(double), TimeGenerated to typeof(datetime), Anomalies to typeof(double),AnomalyScore to typeof(double), ExpectedUsage to typeof(long) // Expands the array created by series_decompose_anomalies()
| where Anomalies != 0  // Returns all positive and negative deviations from expected usage
| project TimeGenerated,ActualUsage,ExpectedUsage,AnomalyScore,Anomalies,DataType // Defines which columns to return
| sort by abs(AnomalyScore) desc // Sorts results by anomaly score in descending ordering

AzureDiagnostics 데이터 형식에 대한 결과를 필터링합니다.

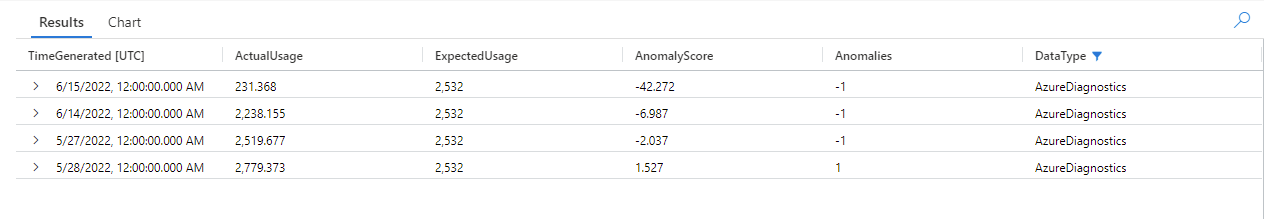

A table showing the results of the modified anomaly detection query, filtered for results from the Azure Diagnostics data type. The results now show the same anomalies as the chart created at the beginning of the tutorial.

이제 첫 번째 make-series 쿼리의 차트에 있는 모든 변칙이 결과 집합에 표시됩니다.

변칙의 근본 원인 분석

예상 값을 비정상적인 값과 비교하면 두 집합 간의 차이점의 원인을 이해하는 데 도움이 됩니다.

KQL diffpatterns() 플러그인은 같은 구조의 두 데이터 세트를 비교하여 두 데이터 세트 간 차이를 특성화하는 패턴을 찾습니다.

이 쿼리는 예제의 극단적인 이상값인 6월 15일의 AzureDiagnostics 사용량을 다른 날짜의 테이블 사용량과 비교합니다.

쿼리를 실행하려면 클릭

let starttime = 21d; // Start date for the time series, counting back from the current date
let endtime = 0d; // End date for the time series, counting back from the current date
let anomalyDate = datetime_add('day',-1, make_datetime(startofday(ago(endtime)))); // Start of day of the anomaly date, which is the last full day in the time range in our example (you can replace this with a specific hard-coded anomaly date)
AzureDiagnostics
| extend AnomalyDate = iff(startofday(TimeGenerated) == anomalyDate, "AnomalyDate", "OtherDates") // Adds calculated column called AnomalyDate, which splits the result set into two data sets – AnomalyDate and OtherDates
| where TimeGenerated between (startofday(ago(starttime))..startofday(ago(endtime))) // Defines the time range for the query
| project AnomalyDate, Resource // Defines which columns to return
| evaluate diffpatterns(AnomalyDate, "OtherDates", "AnomalyDate") // Compares usage on the anomaly date with the regular usage pattern

쿼리는 테이블의 각 항목이 AnomalyDate(6월 15일) 또는 OtherDates에서 발생하는 것으로 식별합니다. 그런 다음 diffpatterns() 플러그인은 A(예제의 OtherDates) 및 B(예제의 AnomalyDate)라고 하는 이러한 데이터 세트를 분할하고 두 세트의 차이점에 영향을 주는 몇 가지 패턴을 반환합니다.

A screenshot showing a table with three rows. Each row shows a difference between the usage on the anomalous use and the baseline usage.

쿼리 결과를 보면 다음과 같은 차이점을 확인할 수 있습니다.

  • 쿼리 시간 범위의 다른 모든 날에 CH1-GEARAMAAKS 리소스에서 24,892,147개의 수집 인스턴스가 있으며 6월 15일에 이 리소스에서 데이터를 수집하지 않습니다. CH1-GEARAMAAKS 리소스의 데이터는 쿼리 시간 범위에서 다른 날의 총 수집의 73.36%와 6월 15일의 총 수집의 0%를 차지합니다.
  • 쿼리 시간 범위의 다른 모든 날에 NSG-TESTSQLMI519 리소스에서 2,168,448개의 수집 인스턴스가 있으며, 6월 15일에는 이 리소스에서 110,544개의 수집 인스턴스가 있습니다. NSG-TESTSQLMI519 리소스의 데이터는 쿼리 시간 범위의 다른 날짜에 대한 총 수집의 6.39%, 6월 15일 수집의 25.61%를 차지합니다.

평균적으로 다른 날 기간을 구성하는 20일 동안 NSG-TESTSQLMI519 리소스에서 수집되는 인스턴스는 108,422개입니다(2,168,448을 20으로 나눕니다). 따라서 6월 15일 NSG-TESTSQLMI519 리소스의 수집은 다른 날 이 리소스의 수집과 크게 다르지 않습니다. 그러나 6월 15일에 CH1-GEARAMAAKS에서 수집되지 않으므로 NSG-TESTSQLMI519의 수집은 다른 날짜에 비해 변칙 날짜에 대한 총 수집의 훨씬 더 큰 비율을 차지합니다.

PercentDiffAB 열은 A와 B(|PercentA - PercentB|) 사이의 절대 백분율 포인트 차이를 표시합니다. 이는 두 집합 간의 차이에 대한 주요 측정값입니다. 기본적으로 diffpatterns() 플러그인은 두 데이터 세트 간에 5% 이상의 차이를 반환하지만 이 임계값을 조정할 수 있습니다. 예를 들어 두 데이터 세트 간에 20% 이상의 차이만 반환하려면 위의 쿼리에서 | evaluate diffpatterns(AnomalyDate, "OtherDates", "AnomalyDate", "~", 0.20)을(를) 설정할 수 있습니다. 이제 쿼리는 하나의 결과만 반환합니다.

A screenshot showing a table with one row that presents a difference between the usage on the anomalous use and the baseline usage. This time, the query didn't return differences of less than 20 percent between the two data sets.

참고 항목

diffpatterns() 구문 및 사용에 대한 자세한 내용은 diff 패턴 플러그인을 참조하세요.
