vSAN 확장 클러스터 배포

  • 아티클

이 문서에서는 Azure VMware Solution 프라이빗 클라우드에 대해 vSAN 확장 클러스터를 구현하는 방법을 알아봅니다.

필수 조건

호스트 할당량 요청 프로세스에 따라 필요한 노드 수에 대해 예약된 할당량을 가져옵니다. 프로세스를 원활하게 진행하려면 다음 세부 정보를 제공해주세요.

  • 회사 이름
  • 연락처: 이메일
  • 구독 ID: 새 별도의 구독 필요
  • 프라이빗 클라우드 유형: "확대 클러스터"
  • 요청된 지역: 영국 남부, 서유럽, 독일 중서부 또는 오스트레일리아 동부
  • 첫 번째 확장 클러스터의 노드 수: 최소 6개, 최대 16개 - 2의 배수
  • 예상 확장 계획

확장된 클러스터 프라이빗 클라우드 배포

요청 지원 세부 정보가 수신되면 요청된 지역의 확장된 클러스터 환경에 대해 할당량이 예약됩니다. 구독은 Azure Portal을 통해 확장된 클러스터 SDDC를 배포할 수 있도록 설정됩니다. Azure Portal을 통해 확대 클러스터 프라이빗 클라우드를 자체 배포할 수 있어야 하는 영업일 기준 2일 이내에 지정된 연락 지점으로 확인 메일이 전송됩니다. 확장된 클러스터가 선택한 지역에 배포되도록 하려면 두 가용성 영역에서 호스트를 선택해야 합니다.

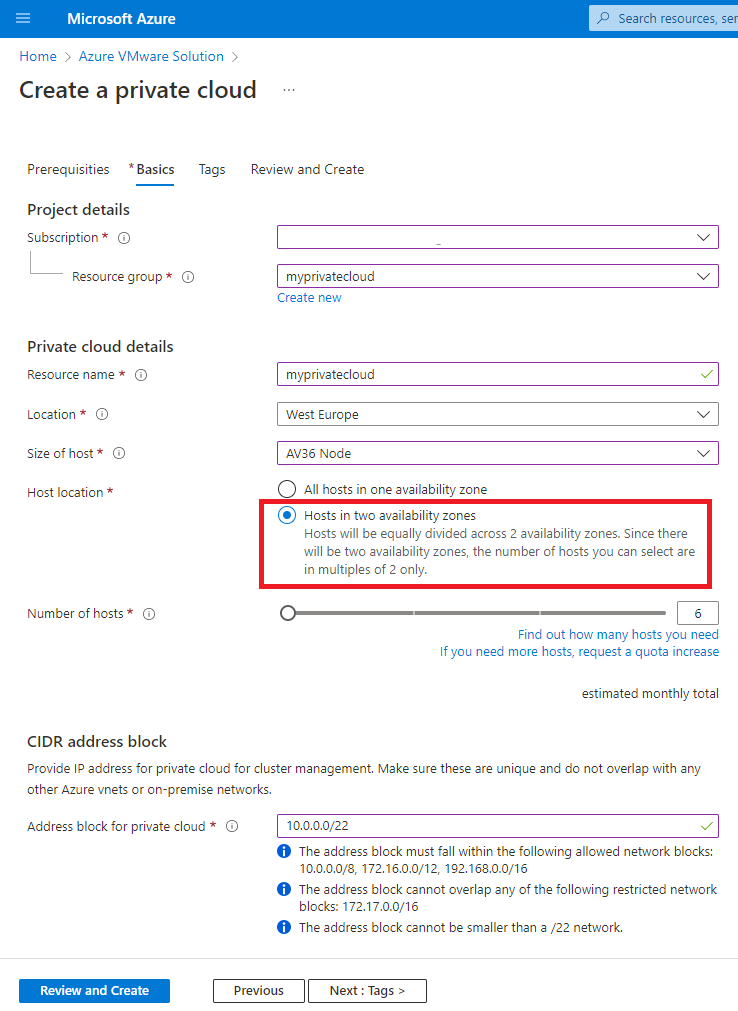

두 가용성 영역에서 호스트를 선택하는 위치를 보여 주는 스크린샷

프라이빗 클라우드가 만들어지면 온-프레미스 데이터 센터를 프라이빗 클라우드에 연결하는 데 도움이 되는 Global Reach를 사용하여 두 AZ(가용성 영역)를 온-프레미스 ExpressRoute 회로에 피어링할 수 있습니다. 두 AZ를 피어링하면 AZ 오류로 인해 프라이빗 클라우드에 대한 연결이 손실되지 않습니다. ExpressRoute 인증 키는 하나의 연결에만 유효하므로 온-프레미스 ExpressRoute 회로 프로세스에서 ExpressRoute 인증 키 만들기를 반복하여 다른 권한 부여를 생성합니다.

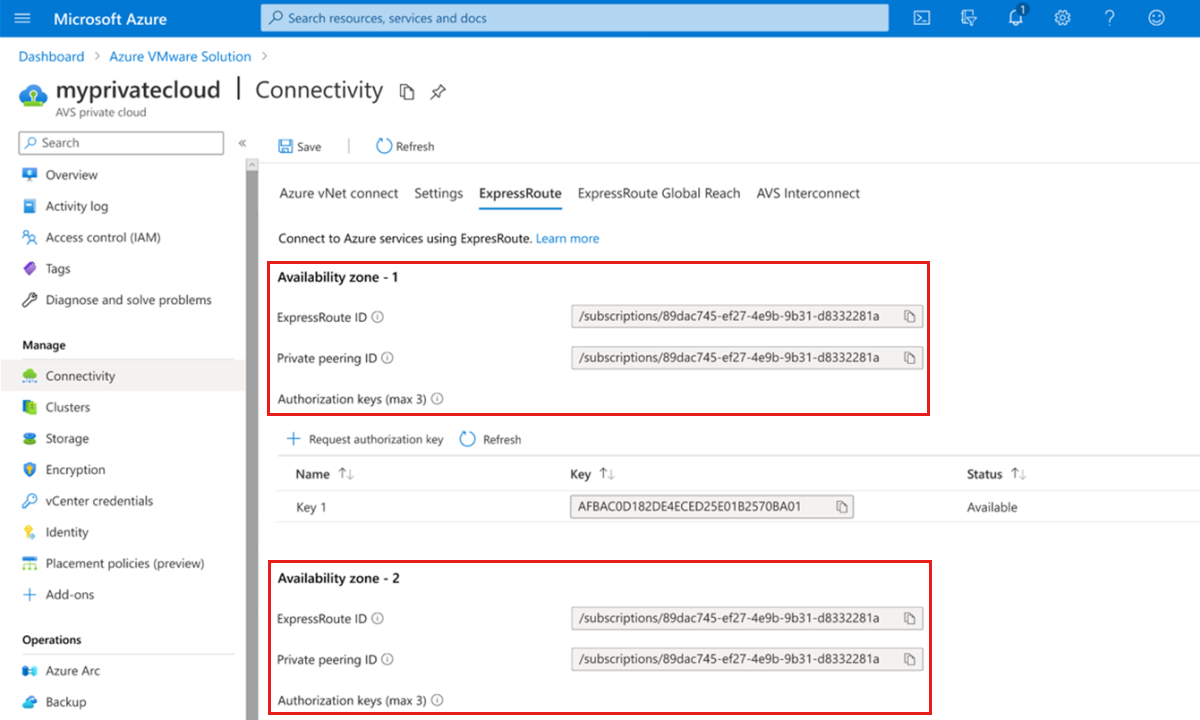

두 가용성 영역에 대한 Express Route 권한 부여를 생성하는 방법을 보여 주는 스크린샷

다음으로, ExpressRoute Global Reach 프로세스를 반복하여 두 가용성 영역을 온-프레미스 ExpressRoute 회로에 피어링합니다.

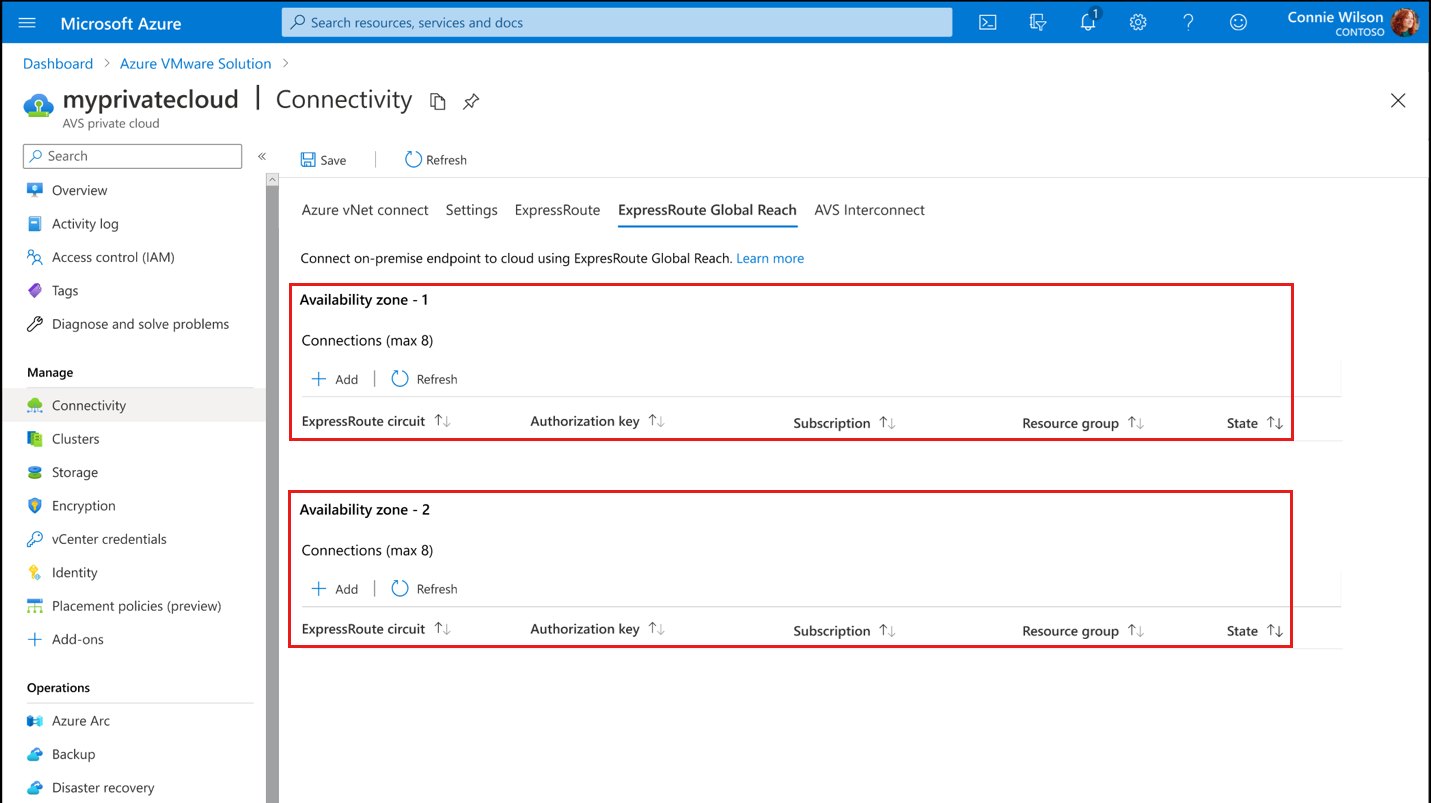

두 가용성 영역을 온-프레미스 Express Route Global Reach에 피어링하는 페이지를 보여주는 스크린샷

지원되는 스토리지 정책

다음 SPBM 정책은 클러스터의 기본 정책으로 사용하도록 설정된 "이중 사이트 미러링"의 PFTT(기본 허용 실패) 및 SFTT(보조 허용 실패)의 "RAID 1(미러링)"에서 지원됩니다.

  • PFTT(사이트 재해 허용 오차 설정):
    • 이중 사이트 미러링
    • 없음 - 기본 설정으로 데이터 유지
    • 없음 - 기본 설정이 아닌 데이터 유지
  • SFTT(허용되는 로컬 오류):
    • 1 오류 – RAID 1(미러링)
    • 1 오류 – RAID 5(지우기 코딩)에는 각 AZ에 최소 4개의 호스트가 필요합니다.
    • 2 오류 – RAID 1(미러링)
    • 2 오류 – RAID 6(지우기 코딩)에는 각 AZ에 최소 6개의 호스트가 필요합니다.
    • 3 오류 – RAID 1(미러링)
