자습서: Azure VMware Solution에서 NSX-T Data Center 네트워크 세그먼트 추가

  • 아티클

Azure VMware Solution을 배포한 후 NSX-T Manager 또는 Azure Portal에서 NSX-T Data Center 네트워크 세그먼트를 구성할 수 있습니다. 구성된 세그먼트는 Azure VMware Solution, NSX-T Manager 및 vCenter Server에서 볼 수 있습니다. NSX-T Data Center는 기본적으로 활성/활성 모드의 NSX-T Data Center Tier-0 게이트웨이와 활성/대기 모드의 기본 NSX-T Data Center Tier-1 게이트웨이로 사전 프로비전됩니다. 이러한 게이트웨이를 통해 세그먼트(논리적 스위치)를 연결하고 동-서 및 북-남 연결을 제공할 수 있습니다.

팁

Azure Portal은 VMware 관리자가 정기적으로 필요로 하고 NSX-T Manager에 익숙하지 않은 사용자를 대상으로 하는 NSX-T Data Center 작업의 간소화된 보기를 제공합니다.

이 자습서에서는 다음을 하는 방법을 알아볼 수 있습니다.

  • NSX-T Manager 또는 Azure Portal을 사용하여 네트워크 세그먼트 추가
  • 새 네트워크 세그먼트 확인

필수 조건

vCenter Server 및 NSX-T Manager 인터페이스에 대한 액세스 권한이 있는 Azure VMware Solution 프라이빗 클라우드. 자세한 내용은 네트워킹 구성 자습서를 참조하세요.

Azure Portal을 사용하여 NSX-T Data Center 네트워크 세그먼트 추가

참고 항목

DHCP를 사용하려는 경우 NSX-T Data Center 네트워크 세그먼트를 구성하기 전에 DHCP 서버 또는 DHCP 릴레이를 구성해야 합니다.

  1. Azure VMware Solution 프라이빗 클라우드의 워크로드 네트워킹에서 세그먼트>추가를 선택합니다.

  2. 새 논리 세그먼트에 대한 세부 정보를 제공하고 확인을 선택합니다.

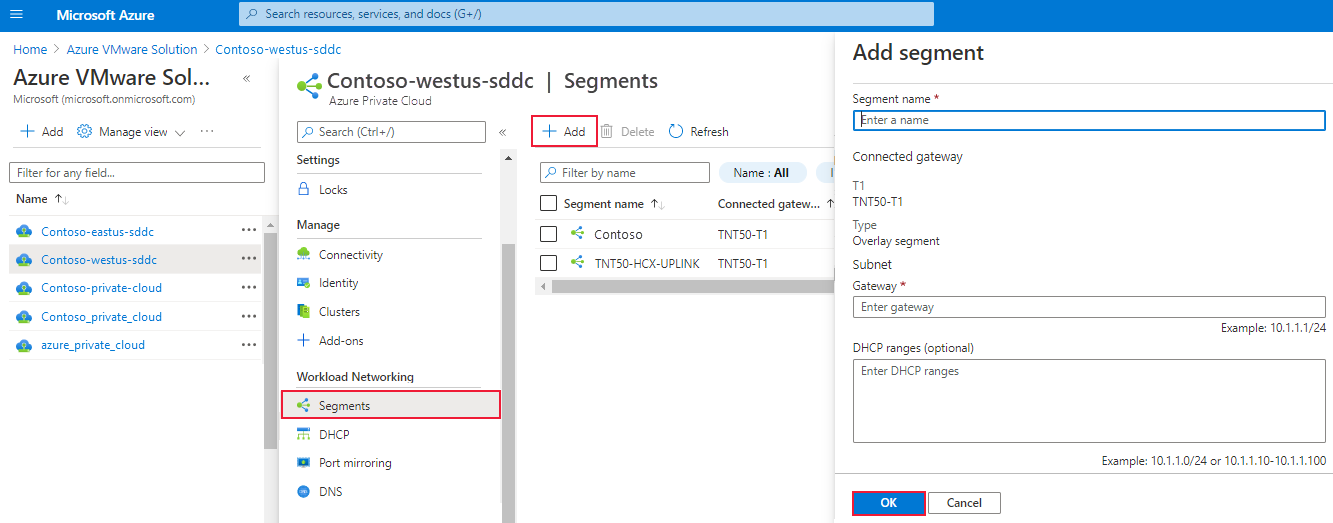

    Screenshot showing how to add a new NSX-T Data Center segment in the Azure portal.

    • 세그먼트 이름 - vCenter Server에 표시되는 세그먼트의 이름입니다.

    • 서브넷 게이트웨이 - 서브넷 마스크가 있는 세그먼트의 서브넷 게이트웨이 IP 주소입니다. VM은 논리 세그먼트에 연결되고, 이 세그먼트에 연결된 모든 VM은 동일한 서브넷에 속합니다. 또한 이 논리 세그먼트에 연결된 모든 VM은 동일한 세그먼트의 IP 주소를 가져야 합니다.

    • DHCP(선택 사항) - 논리적 세그먼트의 DHCP 범위입니다. 세그먼트에서 DHCP를 사용하도록 DHCP 서버 또는 DHCP 릴레이를 구성해야 합니다.

    참고 항목

    연결된 게이트웨이는 기본적으로 선택되며 읽기 전용입니다. 계층 1 게이트웨이와 세그먼트 유형 정보를 표시합니다.

    • T1 - NSX-T Manager의 계층 1 게이트웨이 이름입니다. 프라이빗 클라우드는 활성/활성 모드의 NSX-T 계층 0 게이트웨이와 활성/대기 모드의 기본 NSX-T 계층 1 게이트웨이로 제공됩니다. Azure VMware Solution 콘솔을 통해 생성된 세그먼트는 기본 계층 1 게이트웨이에만 연결되며 이 세그먼트의 워크로드는 동-서 및 북-남 연결을 제공합니다. NSX-T Manager를 통해 더 많은 계층 1 게이트웨이를 만들 수 있습니다. NSX-T Manager 콘솔에서 생성된 계층 1 게이트웨이는 Azure VMware Solution 콘솔에 표시되지 않습니다.

    • 유형 - Azure VMware Solution에서 지원하는 오버레이 세그먼트입니다.

이제 세그먼트가 Azure VMware Solution, NSX-T Manager, vCenter Server에 표시됩니다.

NSX-T Manager를 사용하여 네트워크 세그먼트 추가

vCenter Server에서 만들어진 VM(가상 머신)은 NSX-T Data Center에서 만들어진 네트워크 세그먼트에 배치되고 vCenter Server에서 볼 수 있습니다.

  1. NSX-T 관리자에서 네트워킹>세그먼트를 선택한 다음, 세그먼트 추가를 선택합니다.

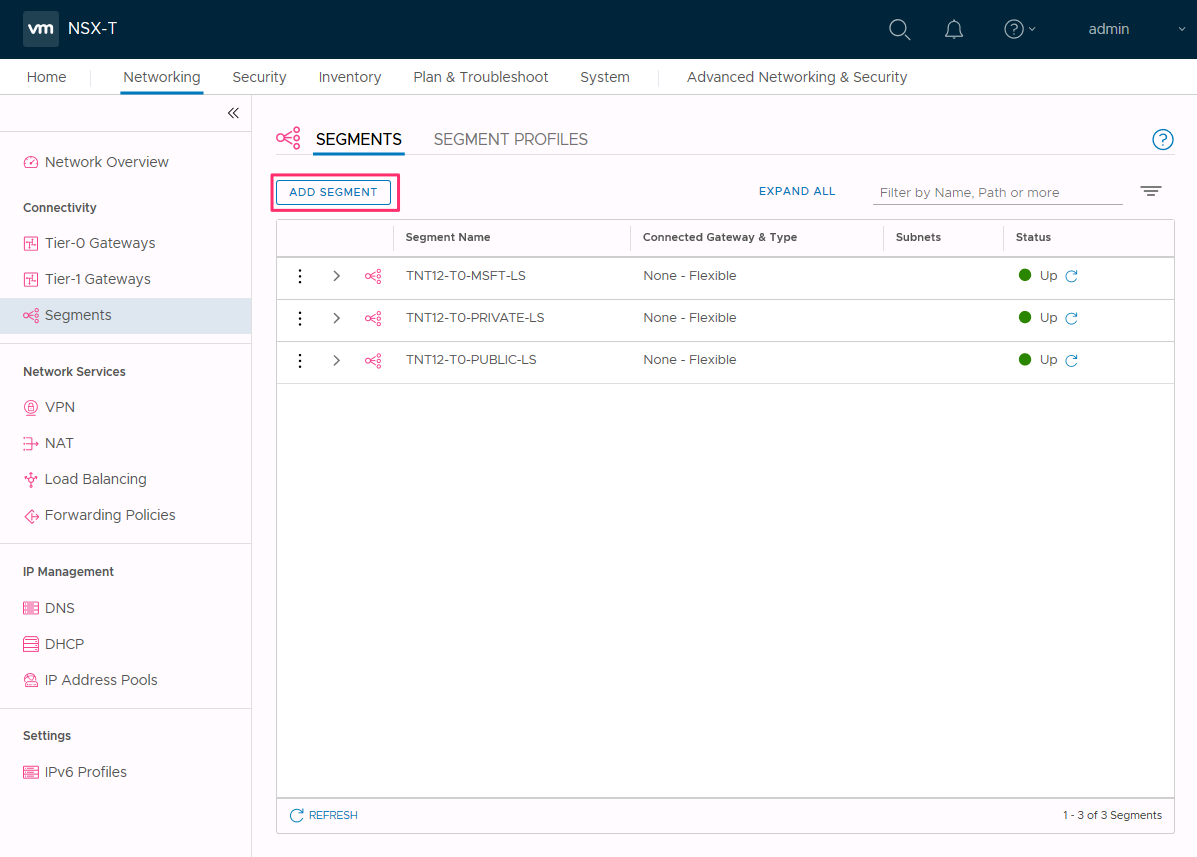

    Screenshot showing how to add a new segment in NSX-T Manager.

  2. 세그먼트용 이름을 입력합니다.

  3. 연결된 게이트웨이로 Tier-1 Gateway(TNTxx-T1)를 선택하고 형식을 Flexible로 유지합니다.

  4. 미리 구성된 오버레이 전송 영역(TNTxx-OVERLAY-TZ)을 선택한 다음, 서브넷 설정을 선택합니다.

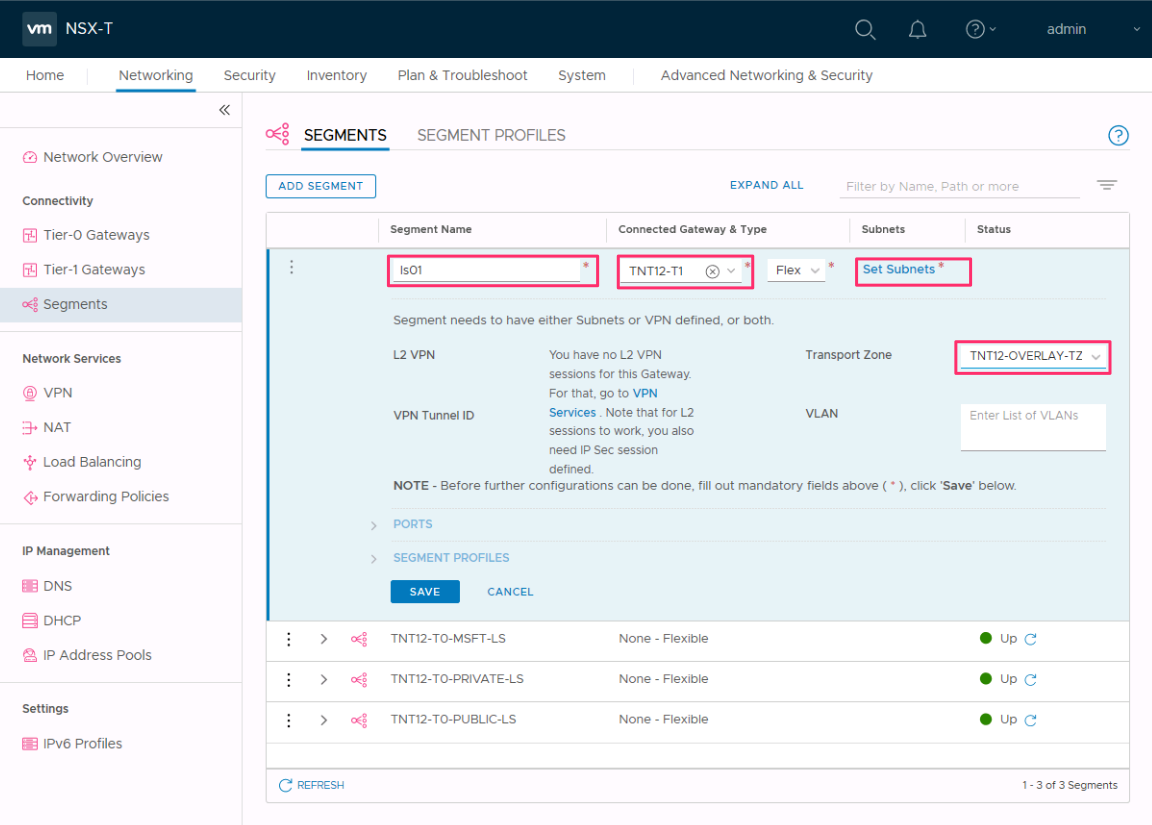

    Screenshot showing the Segments details for adding a new NSX-T network segment.

  5. 게이트웨이 IP 주소를 입력한 다음, 추가를 선택합니다.

    Important

    IP 주소는 겹치지 않는 RFC1918 주소 블록에 있어야 합니다. 그래야 새 세그먼트의 VM에 대한 연결을 보장합니다.

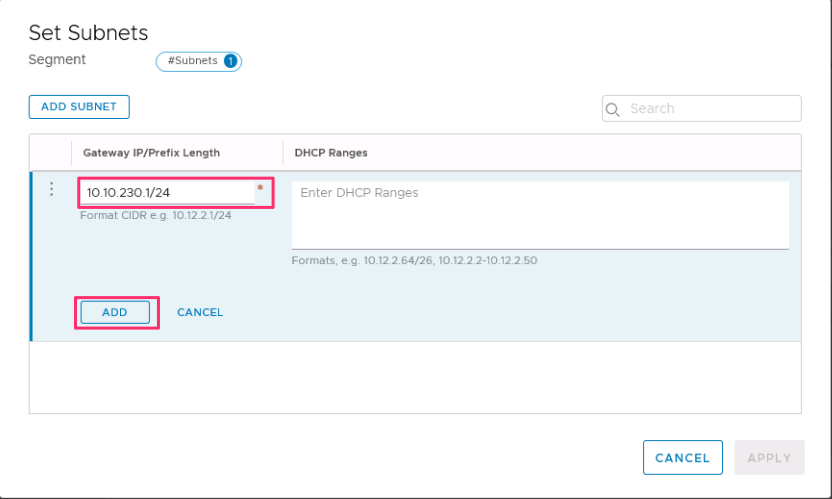

    Screenshot showing the IP address of the gateway for the new segment.

  6. 적용을 선택한 다음, 저장을 선택합니다.

  7. 세그먼트를 계속 구성하는 옵션을 거부하려면 아니요를 선택합니다.

새 네트워크 세그먼트 확인

새 네트워크 세그먼트가 있는지 확인합니다. 이 예제에서 ls01은 새 네트워크 세그먼트입니다.

  1. NSX-T Manager에서 네트워킹>세그먼트를 선택합니다.

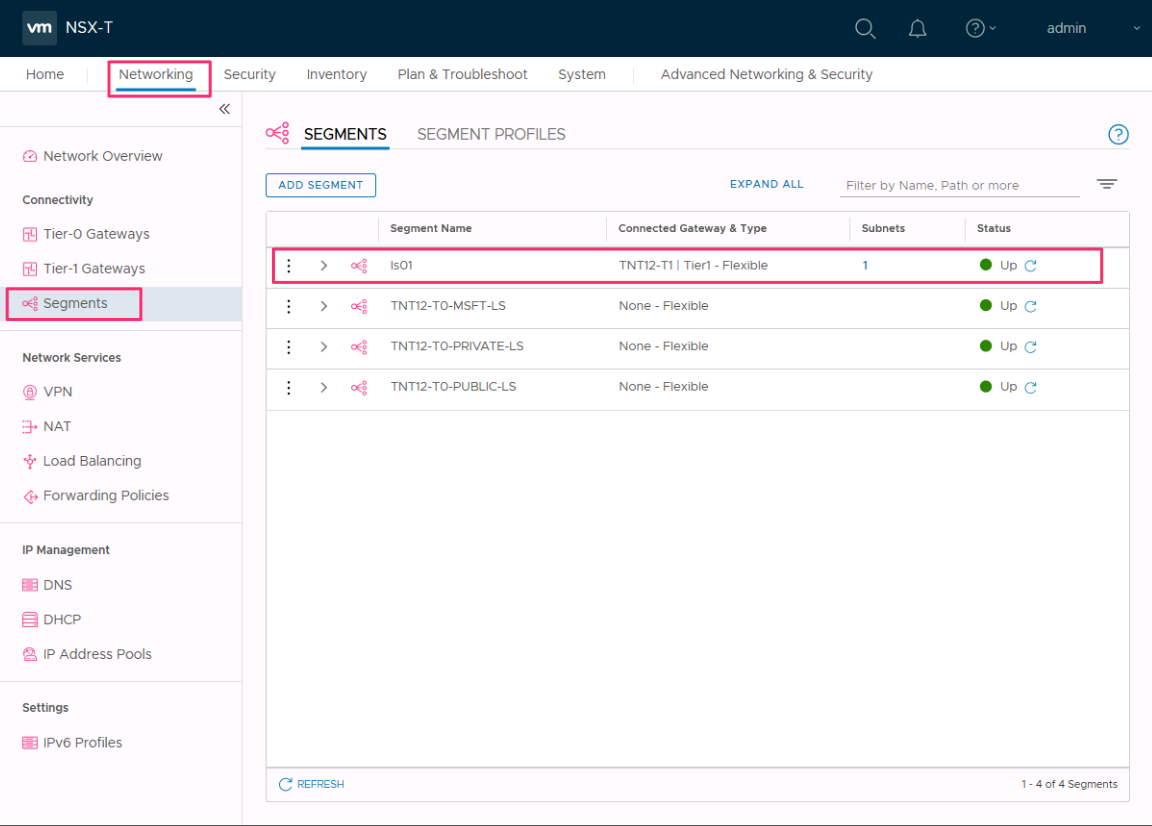

    Screenshot shows the confirmation and status of the new network segment is present in NSX-T Data Center.

  2. vCenter Server에서 네트워킹>SDDC-Datacenter를 선택합니다.

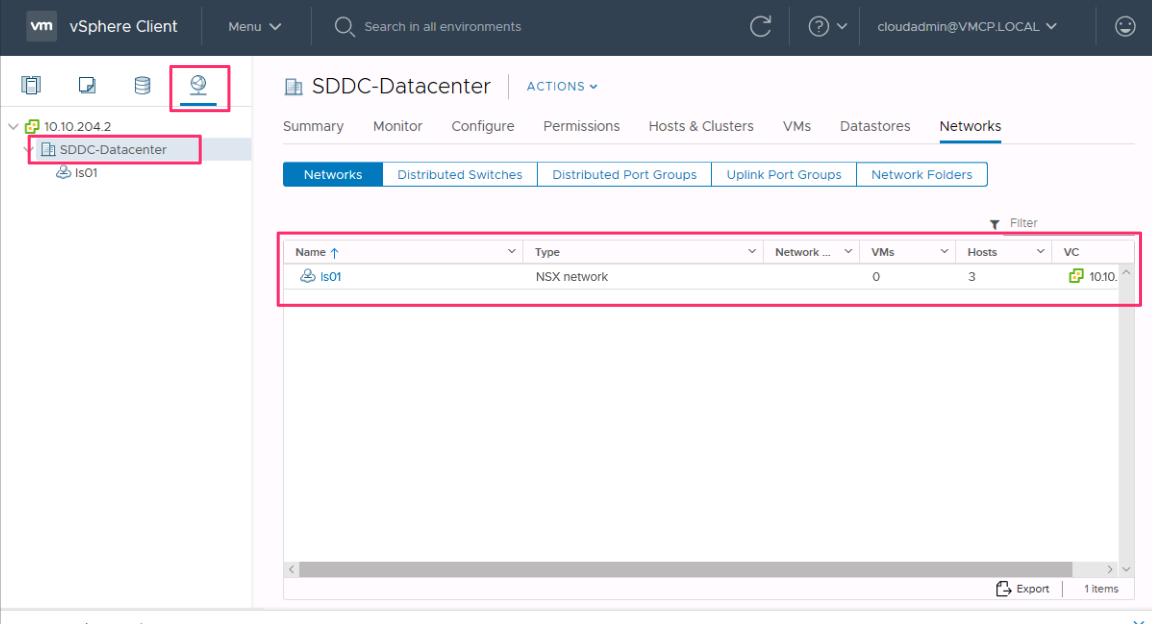

    Screenshot shows the confirmation that the new network segment is present in vCenter Server.

다음 단계

이 자습서에서는 vCenter Server의 VM에 사용할 NSX-T Data Center 네트워크 세그먼트를 만들었습니다.

이제 다음과 같은 작업을 수행할 수 있습니다.
