자습서: Data Box Heavy를 사용하여 Azure에서 관리 디스크로 데이터 가져오기

아티클
02/29/2024

이 자습서에서는 Azure Data Box Heavy를 사용하여 Azure의 관리 디스크로 온-프레미스 VHD를 마이그레이션하는 방법을 설명합니다. 온-프레미스 VM의 VHD는 Data Box Heavy에 페이지 Blob으로 복사되며 관리 디스크로 Azure에 업로드됩니다. 그런 다음, 이러한 관리 디스크를 Azure VM에 연결할 수 있습니다.

이 자습서에서는 다음을 하는 방법을 알아볼 수 있습니다.

필수 조건 확인
Data Box Heavy에 연결
Data Box Heavy에 데이터 복사

필수 조건

시작하기 전에 다음 사항을 확인합니다.

자습서: Azure Data Box Heavy 설정을 완료했습니다.
Data Box Heavy를 받았고 포털의 주문 상태가 배달됨입니다.
고속 네트워크에 연결되어 있어야 합니다. 가장 빠른 복사 속도를 위해 40GbE 연결 2개(노드당 1개)를 병렬로 이용할 수 있습니다. 사용 가능한 40GbE 연결이 없는 경우 10GbE 연결이 2개(노드당 1개) 이상 있는 것이 좋습니다.
다음을 검토했습니다.
- Azure 개체 크기 제한에서 지원되는 관리 디스크 크기.
- Azure 관리 디스크 소개.

Data Box Heavy에 연결

지정된 리소스 그룹에 따라 Data Box Heavy는 노드마다 각 연결된 리소스 그룹에 대해 하나의 공유를 만듭니다. 예를 들어 주문 시 mydbmdrg1 및 mydbmdrg2가 생성되면 다음 공유가 만들어집니다.

mydbmdrg1_MDisk
mydbmdrg2_MDisk

각 공유 내에서 스토리지 계정의 컨테이너에 해당하는 다음 세 개의 폴더가 생성됩니다.

프리미엄 SSD
표준 HDD
표준 SSD

다음 표에는 Data Box Heavy의 공유에 대한 UNC 경로가 나와 있습니다.

연결 프로토콜	공유에 대한 UNC 경로
SMB	`\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Premium SSD>\file1.vhd` `\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Standard HDD>\file2.vhd` `\\<DeviceIPAddress>\<ResourceGroupName_MDisk>\<Standard SSD>\file3.vhd`
NFS	`//<DeviceIPAddress>/<ResourceGroup1_MDisk>/<Premium SSD>/file1.vhd` `//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<Standard HDD>/file2.vhd` `//<DeviceIPAddress>/<ResourceGroupName_MDisk>/<Standard SSD>/file3.vhd`

연결 단계는 Data Box Heavy 공유에 연결하는 데 SMB를 사용하는지 아니면 NFS를 사용하는지 여부에 따라 다릅니다.

참고 항목

이 기능에는 REST를 통한 연결이 지원되지 않습니다.
연결 지침을 반복하여 Data Box Heavy의 두 번째 노드에 연결합니다.

SMB를 통해 Data Box Heavy에 연결

Windows Server 호스트 컴퓨터를 사용하는 경우 다음 단계에 따라 Data Box Heavy에 연결합니다.

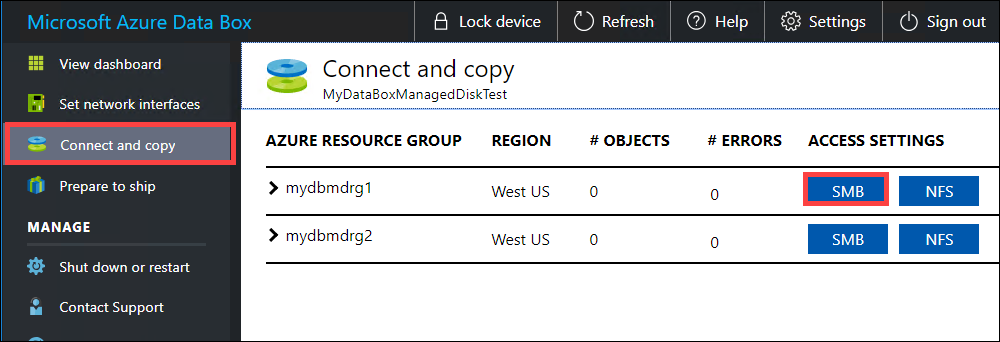

첫 번째 단계는 세션을 인증하고 시작하는 것입니다. 연결 및 복사로 이동합니다. 자격 증명 가져오기를 클릭하여 리소스 그룹과 연결된 공유의 액세스 자격 증명을 가져옵니다. Azure Portal의 디바이스 세부 정보에서 액세스 자격 증명을 가져올 수도 있습니다.

참고 항목

관리 디스크에 대한 모든 공유의 자격 증명은 동일합니다.

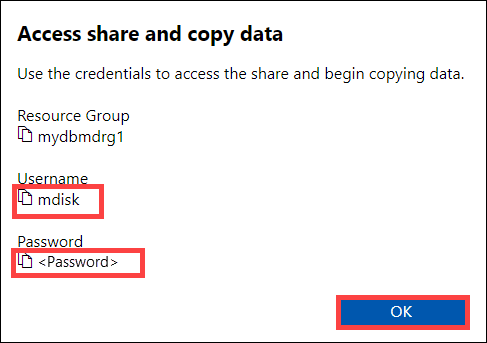

액세스 공유 및 데이터 복사 대화 상자에서 공유에 대한 사용자 이름 및 암호를 복사합니다. 확인을 클릭합니다.
호스트 컴퓨터에서 리소스와 연결된 공유(다음 예제의 mydbmdrg1)에 액세스하려면 명령 창을 엽니다. 명령 프롬프트에서 다음을 입력합니다.

net use \\<IP address of the device>\<share name> /u:<user name for the share>

이 예제의 UNC 공유 경로는 다음과 같습니다.
- \\169.254.250.200\mydbmdrg1_MDisk
- \\169.254.250.200\mydbmdrg2_MDisk

메시지가 표시되면 공유 암호를 입력합니다. 다음 샘플은 이전 명령을 통해 공유에 연결하는 방법을 보여줍니다.

C:\>net use \\169.254.250.200\mydbmdrgl_MDisk /u:mdisk
Enter the password for ‘mdisk’ to connect to '169.254.250.200':
The command completed successfully.
C: \>

Windows + R을 누르고 실행 창에서 \\<device IP address>\<ShareName>를 지정합니다. 확인을 클릭하여 파일 탐색기를 엽니다.

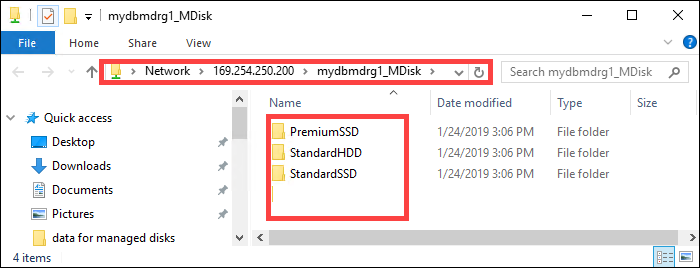

이제 각 공유 내에 사전 생성된 다음과 같은 폴더가 표시됩니다.

NFS를 통해 Data Box Heavy에 연결

Linux 호스트 컴퓨터를 사용하는 경우 다음 단계에 따라 NFS 클라이언트에 대한 액세스를 허용하도록 디바이스를 구성합니다.

공유에 액세스할 수 있도록 허용된 클라이언트의 IP 주소를 입력합니다. 로컬 웹 UI에서 연결 및 복사 페이지로 이동합니다. NFS 설정 아래에서 NFS 클라이언트 액세스를 클릭합니다.
NFS 클라이언트의 IP 주소를 입력하고 추가를 클릭합니다. 이 단계를 반복하여 여러 NFS 클라이언트에 대한 액세스를 구성할 수 있습니다. 확인을 클릭합니다.
Linux 호스트 컴퓨터에 지원되는 버전의 NFS 클라이언트를 설치합니다. 해당 Linux 배포판에 맞는 버전을 사용하세요.
NFS 클라이언트가 설치되면 다음 명령을 사용하여 디바이스에 NFS 공유를 탑재합니다.

sudo mount <Data Box or Data Box Heavy IP>:/<NFS share on Data Box or Data Box Heavy device> <Path to the folder on local Linux computer>

다음 예제에서는 NFS를 통해 Data Box 또는 Data Box Heavy 공유에 연결하는 방법을 보여줍니다. Data Box 또는 Data Box Heavy 디바이스 IP는 169.254.250.200이고, mydbmdrg1_MDisk 공유는 ubuntuVM에 탑재되며, 탑재 지점은 /home/databoxubuntuhost/databox입니다.

sudo mount -t nfs 169.254.250.200:/mydbmdrg1_MDisk /home/databoxubuntuhost/databox

Data Box Heavy에 데이터 복사

데이터 서버에 연결된 후 다음 단계는 데이터를 복사하는 것입니다. VHD 파일은 준비 스토리지 계정에 페이지 Blob으로 복사됩니다. 그런 다음, 페이지 Blob은 관리 디스크로 변환되어 리소스 그룹으로 이동합니다.

데이터 복사를 시작하기 전에 다음 고려 사항을 검토합니다.

항상 사전 생성된 폴더 중 하나에 VHD를 복사합니다. 이러한 폴더 외부 또는 사용자가 만든 폴더 안에 VHD를 복사하는 경우 VHD는 Azure Storage 계정에 관리 디스크가 아닌 페이지 Blob으로 업로드됩니다.
고정된 VHD만 업로드하여 관리 디스크를 만들 수 있습니다. VHDX 파일 또는 동적 및 차이점 보관용 VHD는 지원되지 않습니다.
사전 생성된 폴더 전체에서 리소스 그룹에 지정된 이름의 관리 디스크 하나만 가질 수 있습니다. 즉, 사전 생성된 폴더에 업로드된 VHD는 이름이 고유해야 함을 의미합니다. 지정된 이름이 리소스 그룹의 기존 관리 디스크와 일치하지 않도록 해야 합니다.
Azure 개체 크기 제한의 관리 디스크 제한을 검토합니다.

SMB 또는 NFS를 통해 연결하는지 여부에 따라 다음을 사용할 수 있습니다.

복사 작업이 완료될 때까지 기다립니다. 다음 단계를 진행하기 전에 오류 없이 복사 작업이 완료되었는지 확인합니다.

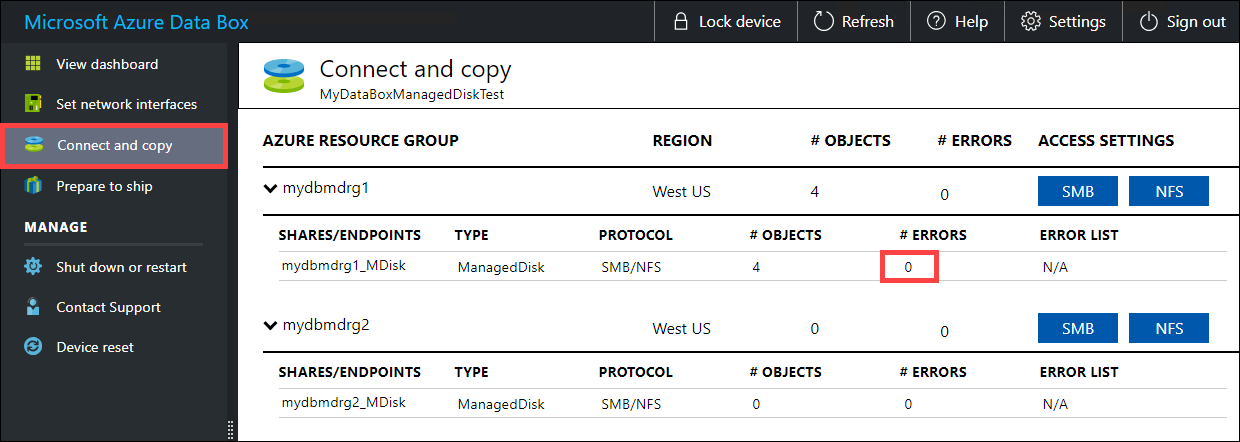

연결 및 복사 페이지에 오류 없음

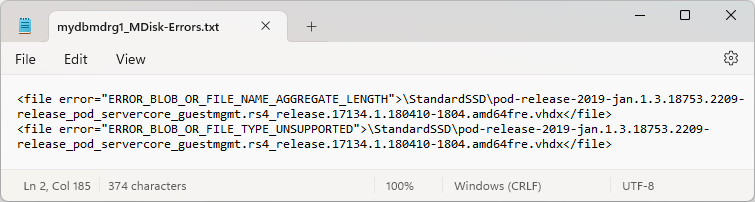

복사하는 동안 오류가 있는 경우 연결 및 복사 페이지에서 로그를 다운로드합니다.

512 바이트로 정렬되지 않은 파일을 복사한 경우 파일이 준비 스토리지 계정에 페이지 Blob으로 업로드되지 않습니다. 로그에 오류가 표시됩니다. 파일을 제거하고 512 바이트로 정렬된 파일을 복사합니다.
이름이 긴 VHDX를 복사한 경우(이러한 파일은 지원되지 않음) 로그에 오류가 표시됩니다.

다음 단계를 계속 진행하기 전에 오류를 해결합니다.

데이터 무결성을 보장하기 위해, 데이터가 복사될 때 체크섬이 인라인으로 계산됩니다. 복사가 완료되면 디바이스에서 사용 중인 공간과 여유 공간을 확인합니다.

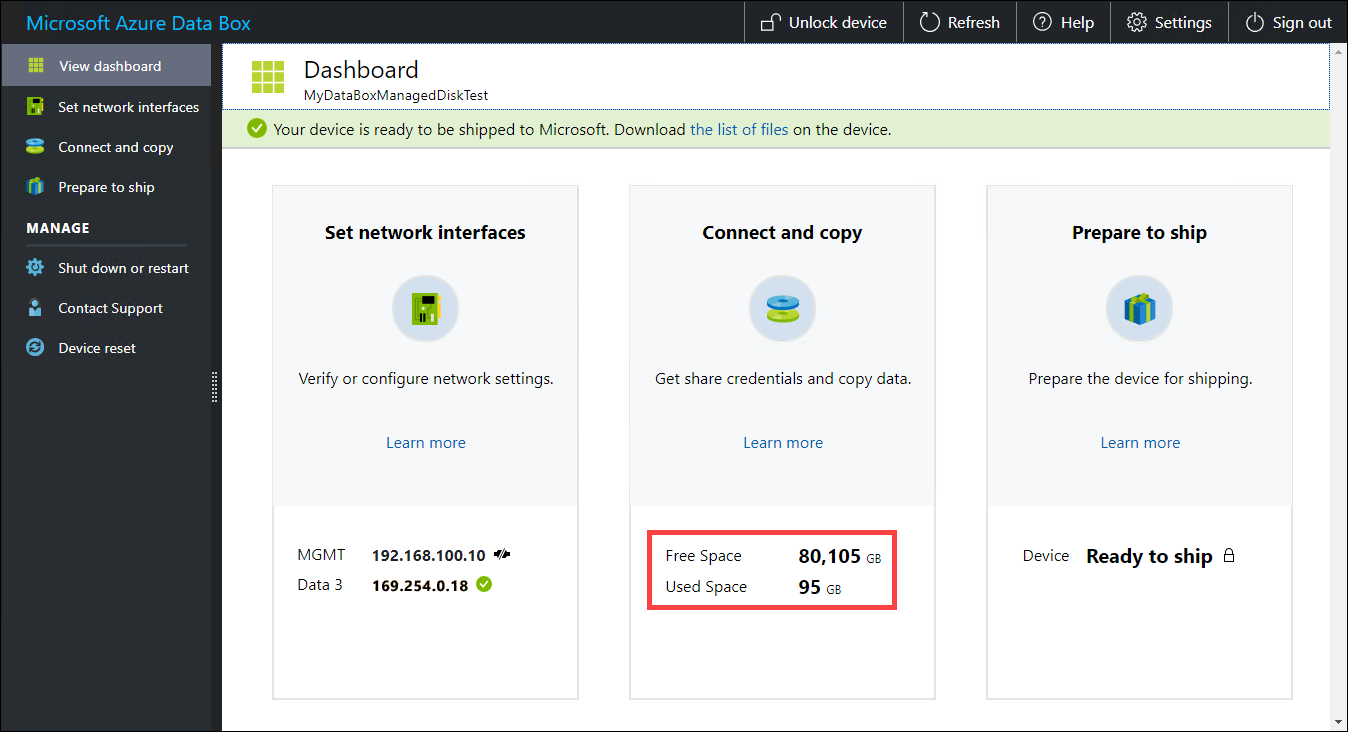

대시보드에서 여유 공간 및 사용 중인 공간 확인

복사 작업이 완료되면 배송 준비로 이동할 수 있습니다.

다음 단계

이 자습서에서는 Azure Data Box Heavy 항목에 대해 다음과 같은 내용을 알아보았습니다.

필수 조건 확인
Data Box Heavy에 연결
Data Box Heavy에 데이터 복사

Data Box Heavy를 Microsoft로 다시 배송하는 방법을 알아보려면 다음 자습서로 계속 진행하세요.

Microsoft로 Azure Data Box Heavy 배송
