ExpressRoute를 통해 BFD 구성
ExpressRoute는 프라이빗 피어링 및 Microsoft 피어링을 통해 BFD(양방향 전달 검색)를 지원합니다. ExpressRoute를 통해 BFD를 사용하도록 설정하면 MSEE(Microsoft Enterprise Edge) 디바이스와 ExpressRoute 회로가 구성된 라우터(CE/PE) 간의 링크 오류 검색 속도를 높일 수 있습니다. Edge 라우팅 디바이스 또는 Partner Edge 라우팅 디바이스 또는 Partner Edge 라우팅 디바이스를 통해 ExpressRoute를 구성할 수 있습니다(관리형 Layer 3 연결 서비스에 동의한 경우). 이 문서에서는 BFD의 필요성과 ExpressRoute를 통해 BFD를 활성화하는 방법을 안내합니다.
BFD의 필요성

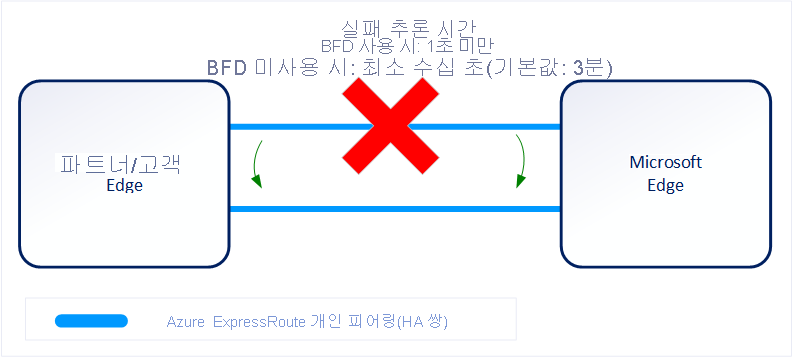

다음 다이어그램에서는 ExpressRoute 회로를 통해 BFD를 활성화할 경우의 장점을 보여줍니다.
Layer 2 연결 또는 관리형 Layer 3 연결을 사용하여 ExpressRoute 회로를 활성화할 수 있습니다. 두 경우 모두, ExpressRoute 연결 경로에 둘 이상의 Layer-2 디바이스가 있는 경우 경로의 연결 오류를 감지하는 역할은 상위 BGP 세션에서 수행합니다.
MSEE 디바이스에서 BGP 연결 유지 및 대기 시간은 일반적으로 각각 60초와 180초로 구성됩니다. 따라서 링크 오류가 발생하면 링크 오류를 감지하고 트래픽을 대체 연결로 전환하는 데 최대 3분이 걸릴 수 있습니다.
Edge 피어링 디바이스에서 하위 BGP 연결 유지 및 대기 시간을 구성하여 BGP 타이머를 제어할 수 있습니다. 두 피어링 디바이스 간에 BGP 타이머가 동일하지 않으면 BGP 세션이 낮은 시간 값을 사용하여 설정됩니다. BGP 연결 유지는 최소 3초 및 대기 시간 10초로 설정할 수 있습니다. 그러나 프로토콜은 프로세스를 많이 사용하므로 적극적인 BGP 타이머를 설정하는 것은 좋지 않습니다.
이 시나리오에서는 BFD가 도움이 될 수 있습니다. BFD는 초 단위 미만의 시간 간격으로 오버헤드가 낮은 연결 오류 감지를 지원합니다.
참고 항목
BFD는 링크 오류가 감지될 때 더 빠른 장애 조치(failover) 시간을 제공하지만, ExpressRoute 가상 네트워크 게이트웨이와 MSEE 간의 장애 조치(failover)를 위한 전체 연결 수렴에는 최대 1분이 걸립니다.
BFD 사용
BFD는 기본적으로 MSEE에서 새로 생성된 모든 ExpressRoute 프라이빗 및 Microsoft 피어링 인터페이스에 구성됩니다. 따라서 BFD를 사용하도록 설정하려면 기본 및 보조 디바이스 모두에서 BFD를 구성하기만 하면 됩니다. BFD 구성은 2단계 프로세스입니다. 인터페이스에서 BFD를 구성한 다음 BGP 세션에 연결합니다.
CE/PE(Cisco IOS XE 사용) 구성 예제는 다음에 나와 있습니다.
interface TenGigabitEthernet2/0/0.150
description private peering to Azure
encapsulation dot1Q 15 second-dot1q 150
ip vrf forwarding 15
ip address 192.168.15.17 255.255.255.252
bfd interval 300 min_rx 300 multiplier 3
router bgp 65020
address-family ipv4 vrf 15
network 10.1.15.0 mask 255.255.255.128
neighbor 192.168.15.18 remote-as 12076
neighbor 192.168.15.18 fall-over bfd
neighbor 192.168.15.18 activate
neighbor 192.168.15.18 soft-reconfiguration inbound
exit-address-family
참고 항목
기존의 프라이빗 또는 Microsoft 피어링에 BFD를 사용하도록 설정하려면 피어링을 다시 설정해야 합니다. 이 작업은 2018년 8월 이전에 개인 피어링을 사용하여 구성된 회로와 2020년 1월 이전에 Microsoft 피어링을 사용하여 구성된 회로에서 수행해야 합니다. ExpressRoute 피어링 다시 설정 참조
BFD 타이머 협상
BFD 피어 간의 전송 속도는 둘 중 더 느린 쪽을 따릅니다. MSEE BFD 전송/수신 간격 300밀리초로 설정됩니다. 특정 시나리오에서 간격은 750밀리초의 높은 값으로 설정될 수 있습니다. 더 큰 값을 구성하면 이러한 간격이 더 길어질 수 있지만 더 짧게 만들 수는 없습니다.
참고 항목
지리적 중복 ExpressRoute 회로를 구성했거나 사이트 간 IPSec VPN 연결을 백업으로 사용하는 경우 BFD를 사용하면 ExpressRoute 연결 실패 후 더 빠르게 장애 조치(failover)를 수행할 수 있습니다.
