빠른 시작: Azure PowerShell을 사용하여 ExpressRoute 회로 만들기 및 수정

아티클
02/26/2024

이 빠른 시작에서는 PowerShell cmdlet 및 Azure Resource Manager 배포 모델을 사용하여 ExpressRoute 회로를 만드는 방법을 보여줍니다. 상태를 확인하고, 회로를 업데이트, 삭제 또는 프로비전 해제할 수도 있습니다.

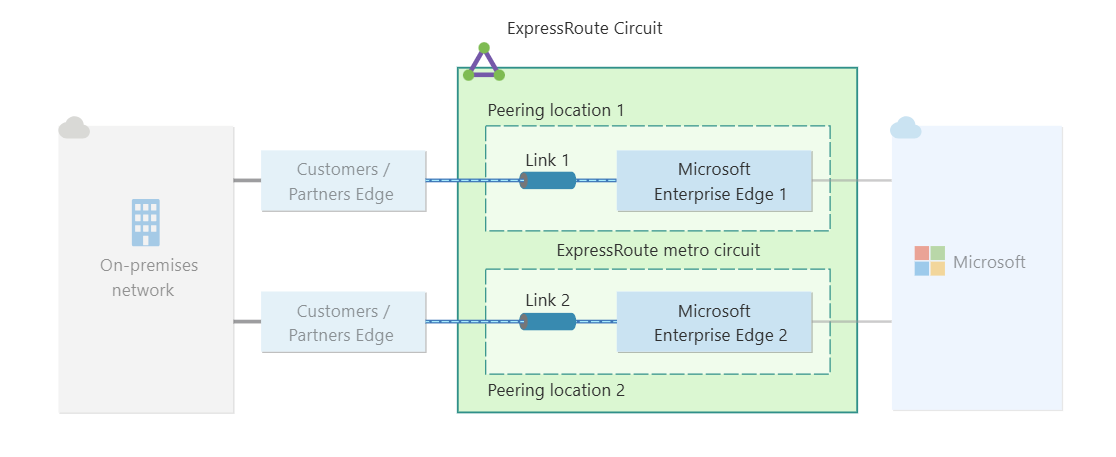

Diagram of ExpressRoute circuit deployment environment using Azure PowerShell.

필수 조건

구성을 시작하기 전에 필수 조건 및 워크플로를 검토합니다.
활성 구독이 있는 Azure 계정. 체험 계정을 만듭니다.
로컬로 설치된 Azure PowerShell 또는 Azure Cloud Shell

Azure Cloud Shell

Azure는 브라우저를 통해 사용할 수 있는 대화형 셸 환경인 Azure Cloud Shell을 호스트합니다. Cloud Shell에서 Bash 또는 PowerShell을 사용하여 Azure 서비스 작업을 수행할 수 있습니다. 로컬 환경에 아무 것도 설치할 필요 없이 Azure Cloud Shell의 미리 설치된 명령을 사용하여 이 문서의 코드를 실행할 수 있습니다.

Azure Cloud Shell을 시작하려면 다음을 수행합니다.

옵션	예제/링크
코드 또는 명령 블록의 오른쪽 상단에서 시도를 선택합니다. 시도를 선택해도 코드 또는 명령이 Cloud Shell에 자동으로 복사되지 않습니다.
https://shell.azure.com으로 이동하거나 Cloud Shell 시작 단추를 선택하여 브라우저에서 Cloud Shell을 엽니다.
Azure Portal의 오른쪽 위에 있는 메뉴 모음에서 Cloud Shell 단추를 선택합니다.

Azure Cloud Shell을 사용하려면:

Cloud Shell을 시작합니다.
코드 블록(또는 명령 블록)에서 복사 단추를 선택하여 코드 또는 명령을 복사합니다.
Windows 및 Linux에서 Ctrl+Shift+V를 선택하거나 macOS에서 Cmd+Shift+V를 선택하여 코드 또는 명령을 Cloud Shell 세션에 붙여넣습니다.
Enter를 선택하여 코드 또는 명령을 실행합니다.

ExpressRoute 회로 만들기 및 프로비전

Azure Cloud Shell을 사용하는 경우 '사용해 보세요'를 클릭한 후 자동으로 Azure 계정에 로그인합니다. 로컬로 로그인하려면 상승된 권한으로 PowerShell 콘솔을 열고 cmdlet을 실행하여 연결합니다.

Connect-AzAccount

둘 이상의 구독이 있는 경우 Azure 구독 목록을 가져옵니다.

Get-AzSubscription

사용할 구독을 지정합니다.

Select-AzSubscription -SubscriptionName "Name of subscription"

지원되는 공급자, 위치 및 대역폭 목록을 가져옵니다.

ExpressRoute 회로를 만들기 전에 지원되는 연결 공급자, 위치 및 대역폭 옵션 목록이 필요합니다.

PowerShell cmdlet Get-AzExpressRouteServiceProvider는 이후 단계에서 사용할 이 정보를 반환합니다.

Get-AzExpressRouteServiceProvider

연결 공급자가 여기에 나열되었는지 확인합니다. 나중에 회로를 만들 때 필요한 다음 정보를 적어 둡니다.

이름
PeeringLocations
BandwidthsOffered

이제 ExpressRoute 회로를 만들 준비가 되었습니다.

ExpressRoute 회로 만들기

아직 리소스 그룹이 없는 경우 ExpressRoute 회로를 만들기 전에 먼저 리소스 그룹을 만들어야 합니다. 다음 명령을 실행하여 수행할 수 있습니다.

New-AzResourceGroup -Name "ExpressRouteResourceGroup" -Location "West US"

아래 예제에서는 Equinix 실리콘밸리를 통해 200Mbps ExpressRoute 회로를 만드는 방법을 보여 줍니다. 다른 공급자와 다른 설정을 사용하는 경우 요청을 수행할 때 해당 정보를 바꿉니다. 다음 예제를 사용하여 새 서비스 키를 요청합니다.

New-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup" -Location "West US" -SkuTier Standard -SkuFamily MeteredData -ServiceProviderName "Equinix" -PeeringLocation "Silicon Valley" -BandwidthInMbps 200

올바른 SKU 계층과 SKU 제품군을 지정하는지 확인합니다.

SKU 계층은 ExpressRoute 회로가 로컬, 표준 또는 프리미엄인지 여부를 결정합니다. 로컬, *표준 또는 프리미엄을 지정할 수 있습니다.
SKU 제품군은 청구 유형을 결정합니다. 데이터 요금제의 경우 MeteredData를 지정하고, 무제한 데이터 요금제의 경우 UnlimitedData를 지정할 수 있습니다. 청구 유형을 MeteredData에서 UnlimitedData로 변경할 수 있지만, UnlimitedData에서 MeteredData로는 변경할 수 없습니다. 로컬 회로는 항상 UnlimitedData입니다.

Important

ExpressRoute 회로는 서비스 키가 발급된 순간부터 비용이 청구됩니다. 연결 공급자가 회로를 프로비전할 준비가 된 후에 이 작업을 수행하도록 하십시오.

응답에 서비스 키가 포함됩니다. 다음 명령을 실행하여 모든 매개 변수에 대한 자세한 설명을 볼 수 있습니다.

get-help New-AzExpressRouteCircuit -detailed

모든 ExpressRoute 회로 나열

만들어 놓은 모든 ExpressRoute 회로 목록을 가져오려면 Get-AzExpressRouteCircuit 명령을 실행합니다.

Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"

응답은 다음 예제와 유사합니다.

Name                             : ExpressRouteARMCircuit
ResourceGroupName                : ExpressRouteResourceGroup
Location                         : westus
Id                               : /subscriptions/***************************/resourceGroups/ExpressRouteResourceGroup/providers/Microsoft.Network/expressRouteCircuits/ExpressRouteARMCircuit
Etag                             : W/"################################"
ProvisioningState                : Succeeded
Sku                              : {
                                    "Name": "Standard_MeteredData",
                                    "Tier": "Standard",
                                    "Family": "MeteredData"
                                    }
CircuitProvisioningState          : Enabled
ServiceProviderProvisioningState  : NotProvisioned
ServiceProviderNotes              :
ServiceProviderProperties         : {
                                    "ServiceProviderName": "Equinix",
                                    "PeeringLocation": "Silicon Valley",
                                    "BandwidthInMbps": 200
                                    }
ServiceKey                        : **************************************
Peerings                          : []

Get-AzExpressRouteCircuit cmdlet을 사용하여 이 정보를 언제든지 검색할 수 있습니다. 매개 변수 없이 호출을 수행하면 모든 회로가 표시됩니다. 서비스 키는 ServiceKey 필드에 나열됩니다.

Get-AzExpressRouteCircuit

응답은 다음 예제와 유사합니다.

Name                             : ExpressRouteARMCircuit
ResourceGroupName                : ExpressRouteResourceGroup
Location                         : westus
Id                               : /subscriptions/***************************/resourceGroups/ExpressRouteResourceGroup/providers/Microsoft.Network/expressRouteCircuits/ExpressRouteARMCircuit
Etag                             : W/"################################"
ProvisioningState                : Succeeded
Sku                              : {
                                    "Name": "Standard_MeteredData",
                                    "Tier": "Standard",
                                    "Family": "MeteredData"
                                    }
CircuitProvisioningState         : Enabled
ServiceProviderProvisioningState : NotProvisioned
ServiceProviderNotes             :
ServiceProviderProperties        : {
                                    "ServiceProviderName": "Equinix",
                                    "PeeringLocation": "Silicon Valley",
                                    "BandwidthInMbps": 200
                                    }
ServiceKey                       : **************************************
Peerings                         : []

프로비전을 위해 연결 공급자에 서비스 키 보내기

ServiceProviderProvisioningState는 서비스 공급자 쪽의 현재 프로비전 상태에 대한 정보를 제공합니다. CircuitProvisioningState는 Microsoft 쪽의 상태를 제공합니다. 회로 프로비전 상태에 대한 자세한 내용은 워크플로를 참조하세요.

새 ExpressRoute 회로를 만들면 회로는 다음 상태가 됩니다.

ServiceProviderProvisioningState : NotProvisioned
CircuitProvisioningState         : Enabled

연결 공급자가 사용자에 대해 현재 활성화하고 있을 때 회로가 다음 상태로 변경됩니다.

ServiceProviderProvisioningState : Provisioning
CircuitProvisioningState         : Enabled

ExpressRoute 회로를 사용하려면 다음 상태여야 합니다.

ServiceProviderProvisioningState : Provisioned
CircuitProvisioningState         : Enabled

회로 키의 상태를 주기적으로 확인

상태 및 서비스 키의 상태를 확인하면 공급자가 회로를 프로비전한 시기를 알 수 있습니다. 회로가 구성되면 다음 예제와 같이 ServiceProviderProvisioningState가 프로비전됨으로 표시됩니다.

Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"

응답은 다음 예제와 유사합니다.

Name                             : ExpressRouteARMCircuit
ResourceGroupName                : ExpressRouteResourceGroup
Location                         : westus
Id                               : /subscriptions/***************************/resourceGroups/ExpressRouteResourceGroup/providers/Microsoft.Network/expressRouteCircuits/ExpressRouteARMCircuit
Etag                             : W/"################################"
ProvisioningState                : Succeeded
Sku                              : {
                                    "Name": "Standard_MeteredData",
                                    "Tier": "Standard",
                                    "Family": "MeteredData"
                                    }
CircuitProvisioningState         : Enabled
ServiceProviderProvisioningState : Provisioned
ServiceProviderNotes             :
ServiceProviderProperties        : {
                                    "ServiceProviderName": "Equinix",
                                    "PeeringLocation": "Silicon Valley",
                                    "BandwidthInMbps": 200
                                    }
ServiceKey                       : **************************************
Peerings                         : []

라우팅 구성 만들기

회로 피어링을 만들고 수정하는 단계별 지침은 ExpressRoute 회로 라우팅 구성 문서를 참조하세요.

Important

이 지침은 2계층 연결 서비스를 제공하는 서비스 공급자를 사용하여 만든 회로에만 적용됩니다. 관리된 3계층 서비스(일반적으로 MPLS와 같은 IP VPN)를 제공하는 서비스 공급자를 사용하는 경우 연결 공급자는 사용자를 위해 라우팅을 구성하고 관리합니다.

가상 네트워크를 ExpressRoute 회로에 연결합니다.

그 다음 가상 네트워크를 ExpressRoute 회로에 연결합니다. Resource Manager 배포 모델을 작업하는 경우에는 ExpressRoute 회로에 가상 네트워크 연결 문서를 사용할 수 있습니다.

ExpressRoute 회로의 상태 가져오기

Get-AzExpressRouteCircuit cmdlet을 사용하여 언제든지 이 정보를 검색할 수 있습니다. 매개 변수 없이 호출을 수행하면 모든 회로가 표시됩니다.

Get-AzExpressRouteCircuit

응답은 다음 예제와 유사합니다.

Name                             : ExpressRouteARMCircuit
ResourceGroupName                : ExpressRouteResourceGroup
Location                         : westus
Id                               : /subscriptions/***************************/resourceGroups/ExpressRouteResourceGroup/providers/Microsoft.Network/expressRouteCircuits/ExpressRouteARMCircuit
Etag                             : W/"################################"
ProvisioningState                : Succeeded
Sku                              : {
                                    "Name": "Standard_MeteredData",
                                    "Tier": "Standard",
                                    "Family": "MeteredData"
                                    }
CircuitProvisioningState         : Enabled
ServiceProviderProvisioningState : Provisioned
ServiceProviderNotes             :
ServiceProviderProperties        : {
                                        "ServiceProviderName": "Equinix",
                                        "PeeringLocation": "Silicon Valley",
                                        "BandwidthInMbps": 200
                                    }
ServiceKey                       : **************************************
Peerings                         : []

리소스 그룹 이름 및 회로 이름을 매개 변수 형태로 호출에 전달하면 특정 ExpressRoute 회로에 대한 정보를 가져올 수 있습니다.

Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"

응답은 다음 예제와 유사합니다.

Name                             : ExpressRouteARMCircuit
ResourceGroupName                : ExpressRouteResourceGroup
Location                         : westus
Id                               : /subscriptions/***************************/resourceGroups/ExpressRouteResourceGroup/providers/Microsoft.Network/expressRouteCircuits/ExpressRouteARMCircuit
Etag                             : W/"################################"
ProvisioningState                : Succeeded
Sku                              : {
                                        "Name": "Standard_MeteredData",
                                        "Tier": "Standard",
                                        "Family": "MeteredData"
                                    }
CircuitProvisioningState         : Enabled
ServiceProviderProvisioningState : Provisioned
ServiceProviderNotes             :
ServiceProviderProperties        : {
                                        "ServiceProviderName": "Equinix",
                                        "PeeringLocation": "Silicon Valley",
                                        "BandwidthInMbps": 200
                                    }
ServiceKey                       : **************************************
Peerings                         : []

다음 명령을 실행하여 모든 매개 변수에 대한 자세한 설명을 볼 수 있습니다.

get-help Get-AzExpressRouteCircuit -detailed

ExpressRoute 회로 수정

연결에 미치는 영향 없이 ExpressRoute 회로의 특정 속성을 수정할 수 있습니다.

가동 중지 시간 없이 다음 작업을 수행할 수 있습니다.

ExpressRoute 회로에 대해 ExpressRoute 프리미엄 추가 기능을 사용하거나 사용하지 않을 수 있습니다.
포트에 사용 가능한 용량이 있는 경우 ExpressRoute 회로의 대역폭을 늘립니다. 회로의 대역폭 다운그레이드는 지원되지 않습니다.
요금제를 데이터 요금에서 무제한 데이터 요금으로 변경합니다. 요금제를 무제한 데이터 요금에서 데이터 요금으로 변경하는 것은 지원되지 않습니다.
Allow Classic Operations을 활성화하거나 비활성화할 수 있습니다.

제한 및 제한 사항에 대한 자세한 내용은 ExpressRoute FAQ를 참조하세요.

ExpressRoute Premium 추가 기능을 활성화하려면

다음 PowerShell 코드 조각을 사용하여 기존 회로에 대해 ExpressRoute 프리미엄 추가 기능을 활성화할 수 있습니다.

$ckt = Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"

$ckt.Sku.Tier = "Premium"
$ckt.sku.Name = "Premium_MeteredData"

Set-AzExpressRouteCircuit -ExpressRouteCircuit $ckt

이제 ExpressRoute Premium 추가 기능을 사용할 수 있게 됩니다. 명령이 성공적으로 실행되는 즉시 프리미엄 추가 기능에 대한 요금 청구가 시작됩니다.

ExpressRoute Premium 추가 기능을 비활성화하려면

Important

표준 회로에 허용된 것보다 많은 리소스를 사용할 경우 이 작업이 실패할 수 있습니다.

다음 정보에 유의하세요.

프리미엄을 표준으로 다운그레이드하기 전에 회로에 연결된 가상 네트워크 수가 10개 미만인지 확인해야 합니다. 그렇게 하지 않으면 업데이트 요청이 실패하고, 프리미엄 요금이 청구됩니다.
먼저 다른 지정학적 지역의 모든 가상 네트워크를 연결 해제해야 합니다. 링크를 제거하지 않으면 업데이트 요청이 실패하고 프리미엄 요금이 계속 청구됩니다.
프라이빗 피어링을 위해서는 경로 테이블의 경로가 4000개 미만이어야 합니다. 경로 테이블 크기가 4,000개 경로보다 큰 경우 BGP 세션이 삭제됩니다. BGP 세션은 보급된 접두사 수가 4,000개 미만이 될 때까지 다시 설정되지 않습니다.

다음 PowerShell cmdlet을 사용하여 기존 회로에 대해 ExpressRoute 프리미엄 추가 기능을 사용하지 않도록 설정할 수 있습니다.

$ckt = Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"

$ckt.Sku.Tier = "Standard"
$ckt.sku.Name = "Standard_MeteredData"

Set-AzExpressRouteCircuit -ExpressRouteCircuit $ckt

ExpressRoute 회로 대역폭을 업데이트하려면

공급자에 대해 지원되는 대역폭 옵션은 ExpressRoute FAQ를 확인하세요. 기존 회로의 크기보다 큰 모든 크기를 선택할 수 있습니다.

Important

기존 포트에 적절한 용량이 없는 경우 ExpressRoute 회로를 다시 만들어야 할 수 있습니다. 해당 위치에서 사용 가능한 추가 용량이 없는 경우 해당 회로를 업그레이드할 수 없습니다.

그러나 중단 없이 ExpressRoute 회로의 대역폭을 줄일 수는 없습니다. 대역폭을 다운그레이드하려면 ExpressRoute 회로의 프로비전을 해제하고 새 ExpressRoute 회로를 다시 프로비전해야 합니다.

필요한 크기를 선택하면, 다음 명령을 사용하여 회로 크기를 조정합니다.

$ckt = Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"

$ckt.ServiceProviderProperties.BandwidthInMbps = 1000

Set-AzExpressRouteCircuit -ExpressRouteCircuit $ckt

회로는 Microsoft 쪽에서 업그레이드됩니다. 그런 다음 변경 사항에 맞게 구성을 업데이트하려면 해당 공급자에게 연락해야 합니다. 이 알림을 통보하고 나면, 업데이트된 대역폭 옵션에 대한 요금이 청구되기 시작합니다.

SKU를 요금제에서 무제한으로 이동하려면

다음 PowerShell 코드 조각을 사용하여 ExpressRoute 회로의 SKU를 변경할 수 있습니다.

$ckt = Get-AzExpressRouteCircuit -Name "ExpressRouteARMCircuit" -ResourceGroupName "ExpressRouteResourceGroup"

$ckt.Sku.Family = "UnlimitedData"
$ckt.sku.Name = "Premium_UnlimitedData"

Set-AzExpressRouteCircuit -ExpressRouteCircuit $ckt

클래식 및 리소스 관리자 환경에 대한 액세스를 제어하려면

클래식에서 Resource Manager 배포 모델로 ExpressRoute 회로 이동의 지침을 검토합니다.

ExpressRoute 회로 프로비저닝 해제

다음 정보에 유의하세요.

모든 가상 네트워크는 ExpressRoute 회로에서 연결 해제해야 합니다. 이 작업에 실패한 경우 회로에 연결된 가상 네트워크가 있는지 확인하세요.
ExpressRoute 회로 서비스 공급자 프로비전 상태가 프로비전 중 또는 프로비전됨인 경우에는 서비스 공급자에게 회로 프로비전 해제를 요청해야 합니다. 서비스 공급자가 회로의 프로비전을 해제한 다음 통지를 보낼 때까지 리소스가 계속 예약되며 요금이 청구됩니다.
서비스 공급자가 회로 프로비전을 해제한 경우, 즉 서비스 공급자 프로비전 상태가 프로비저닝되지 않음으로 설정되면 회로를 삭제할 수 있습니다. 회로에 대한 요금 청구가 중지됩니다.

리소스 정리

다음 명령을 실행하여 ExpressRoute 회로를 삭제할 수 있습니다.

Remove-AzExpressRouteCircuit -ResourceGroupName "ExpressRouteResourceGroup" -Name "ExpressRouteARMCircuit"

다음 단계

회로가 만들어지고 공급자를 통해 프로비저닝되면 다음 단계로 계속 진행하여 피어링을 구성합니다.

ExpressRoute 회로의 라우팅 만들기 및 수정

빠른 시작: Azure PowerShell을 사용하여 ExpressRoute 회로 만들기 및 수정

필수 조건

Azure Cloud Shell

ExpressRoute 회로 만들기 및 프로비전

Azure 계정에 로그인하고 구독을 선택합니다.

지원되는 공급자, 위치 및 대역폭 목록을 가져옵니다.

ExpressRoute 회로 만들기

모든 ExpressRoute 회로 나열

프로비전을 위해 연결 공급자에 서비스 키 보내기

회로 키의 상태를 주기적으로 확인

라우팅 구성 만들기

가상 네트워크를 ExpressRoute 회로에 연결합니다.

ExpressRoute 회로의 상태 가져오기

ExpressRoute 회로 수정

ExpressRoute Premium 추가 기능을 활성화하려면

ExpressRoute Premium 추가 기능을 비활성화하려면

ExpressRoute 회로 대역폭을 업데이트하려면

SKU를 요금제에서 무제한으로 이동하려면

클래식 및 리소스 관리자 환경에 대한 액세스를 제어하려면

ExpressRoute 회로 프로비저닝 해제

리소스 정리

다음 단계

추가 리소스
