ExpressRoute를 사용하면 지정된 피어링 위치에서 온-프레미스 네트워크와 Azure 워크로드 간에 프라이빗 연결을 쉽게 만들 수 있습니다. 이러한 위치는 Microsoft 네트워크에 대한 게이트웨이 역할을 하는 MSEE(Enterprise Edge) 디바이스를 Microsoft 공동 배치 시설입니다.
피어링 위치 내에서 두 가지 유형의 연결을 설정할 수 있습니다.
ExpressRoute 회로 - ExpressRoute 회로는 온-프레미스 네트워크와 Azure 간의 두 가지 논리적 연결로 구성됩니다. 이러한 연결은 AT&T, Verizon, Megaport, Equinix 등 ExpressRoute 파트너가 제공하는 물리적 링크 쌍을 통해 이루어집니다.
ExpressRoute Direct - ExpressRoute Direct는 온-프레미스 네트워크와 Azure 간의 전용 및 프라이빗 연결이므로 파트너 공급자가 개입할 필요가 없습니다. 이중 10G 또는 100G 포트를 사용하여 라우터를 Microsoft 글로벌 네트워크에 직접 연결할 수 있습니다.
표준 ExpressRoute 구성은 ExpressRoute 연결의 안정성을 강화하기 위해 링크 쌍으로 설정됩니다. 이 설정은 중복성을 제공하도록 설계되었으며, 하드웨어 오류, 유지 관리 이벤트 또는 기타 예상치 못한 피어링 위치 내 인시던트가 발생하는 동안 ExpressRoute 연결의 가용성을 향상시킵니다. 그러나 이러한 중복 연결은 특정 이벤트에 대한 복원력을 제공하지 않습니다. 이러한 이벤트는 MSEE 디바이스가 있는 에지 위치를 중단하거나 격리할 수 있습니다. 이러한 중단으로 인해 온-프레미스 네트워크에서 클라우드 서비스로의 연결이 완전히 손실될 수도 있습니다.
ExpressRoute 메트로
ExpressRoute Metro는 다중 사이트 중복성을 제공하도록 설계된 높은 복원력 구성입니다. 이 구성을 사용하면 도시 내 두 개의 고유한 ExpressRoute 피어링 위치에 대한 다양한 연결을 용이하게 하는 이중 홈 설정을 활용할 수 있습니다. 높은 복원력 구성은 두 피어링 위치의 중복성을 통해 온-프레미스에서 Azure 리소스로의 연결에 대해 더 높은 가용성과 복원력을 제공합니다.
ExpressRoute Metro의 주요 기능은 다음과 같습니다.
- 동일한 도시 내 두 개의 고유한 ExpressRoute 피어링 위치에 대한 이중 홈 연결
- 표준 회로와 동일한 비용으로 ExpressRoute 회로에 대한 가용성 및 복원력이 향상되었습니다.
- 연결 공급자의 지원을 받거나 ExpressRoute Direct(이중 10G 또는 100G 포트)를 사용하여 ExpressRoute 회로를 통해 온-프레미스 환경에서 Azure 리소스까지 원활하게 연결합니다.
다음 다이어그램을 통해 표준 ExpressRoute 회로와 ExpressRoute Metro 회로를 비교할 수 있습니다.
ExpressRoute Metro 위치
| Metro 위치 | 위치 주소 | 영역 | 로컬 Azure 지역 | ER 다이렉트 | 서비스 공급자 |
|---|---|---|---|---|---|
| 암스테르담 지하철 | 이퀴닉스 AM5 디지털 부동산 AMS8 |
1 | 서유럽 | ✓ | Colt DE-CIX 디지털 부동산 Equinix euNetworks Eurofiber GTT 메가포트 NL-IX 서핑 |
| 애틀랜타 메트로 | 에퀴닉스 AT1 디지털 부동산 ATL14 |
1 | ✗ | ✓ | 루멘 (센추리링크 클라우드 커넥트)1 Equinix 메가포트 |
| 오클랜드 광역시 | Vocus VDCAKL01 스파크 MDR |
2 | 뉴질랜드 북부 | ✓ | |
| 브뤼셀 메트로 | 디지털 부동산 BR4 LCL 브뤼셀 노스 |
1 | 벨기에 중부 | ✓ | 벨넷 () Colt Eurofiber 메가포트 |
| 시카고 메트로 | 이퀴닉스 CH1 코어사이트 CH1 |
1 | 미국 중북부 | ✓ | 루멘 (센추리링크 클라우드 커넥트) 콕스 커뮤니케이션1 크라운 캐슬 디지털 부동산 Equinix 메가포트 자요 다이내믹링크 |
| 코펜하겐 지하철 | 디지털 부동산 CPH1 Global Connect 코펜하겐 |
1 | 덴마크 동부 | ✓ | GlobalConnect1 메가포트 |
| 댈러스 메트로 | 에퀴닉스 DA6 디지털 부동산 DFW10 |
1 | ✗ | ✓ | 루멘 (센추리링크 클라우드 커넥트)1 Equinix 메가포트 자요 다이내믹링크 |
| 담맘 메트로 | 센터3 DDC352 미스 알 안와르 |
3 | ✗ | ✓ | |
| 도하 메트로 | 미자 MV2 우레두 QDC5 |
3 | 카타르 중앙 | ✓ | |
| 더블린 메트로 | 에퀴닉스 DB3 디지털 리얼티 DUB02 |
1 | North Europe | ✓ | Colt Equinix 메가포트 |
| 홍콩 지하철 | 이퀴닉스 HK1 아이어드밴티지 메가-i |
2 | 동아시아 | ✓ | 메가포트1 |
| 프랑크푸르트 메트로 | 디지털 부동산 FRA11 에퀴닉스 FR7 |
1 | 독일 중서부 | ✓ | 콜트1 DE-CIX Equinix 메가포트 프로키무스 NXT 룩셈부르크 |
| 자카르타 메트로 | 뉴트라DC HDC NTT GDC |
2 | 인도네시아 중부 | ✓ | DCI 인도네시아 텔린1 XL 아시아타1 |
| 요하네스버그 지하철 | 테라코 JT1 아프리카 데이터 센터 JHB1ADC |
3 | 남아프리카 북부 | ✓ | 리퀴드 텔레콤 OpenAccessDC1 |
| 쿠알라룸푸르 메트로 | TT 닷컴 메나라 텔레콤 TM 원 KVDC |
2 | Malaysia West | ✓ | |
| 마드리드 메트로 | 이퀴닉스 MD2 디지털 부동산 MAD1 |
1 | 스페인 중부 | ✓ | 1-IX.EU1 Colt DE-CIX Equinix 메가포트 Telefonica1 |
| 멜버른 메트로 | 넥스트DC MEL01 이퀴닉스 ME1/2 |
2 | Australia Southeast | ✓ | 오스트레일리아 인터넷 협회1 메가포트 다음 DC |
| 밀라노 메트로 | 이리데스 밀라노 데이터4이탈리아 밀라노 |
1 | 이탈리아 북부 | ✓ | Colt De-cix Equinix 메가포트 Retelit1 텔레콤 이탈리아 스파클 텔리아 캐리어(아렐리온)1 |
| 뭄바이 메트로 | STT LVSB Nxtra 데이터 |
2 | West India | ✓ | |
| 뉴욕 메트로 | 이퀴닉스 NY5 165 홀지 스트리트 |
1 | ✗ | ✓ | 루멘 (센추리링크 클라우드 커넥트)1 DE-CIX Equinix 메가포트 |
| 파리 지하철 | 디지털 부동산 PAR5 에퀴닉스 PA4 |
1 | France Central | ✓ | Colt 디지털 부동산 Equinix1 메가포트 |
| 피닉스 메트로 | 엣지코넥스 POR01 PhoenixNAP |
1 | 미국 서부 3 | ✓ | 루멘 (센추리링크 클라우드 커넥트)1 메가포트 |
| 오슬로 지하철 | 디지플렉스 울벤 대량 데이터 IX |
2 | Norway East | ✓ | 콜트1 GlobalConnect 텔레노르 시큐어 클라우드 커넥트1 |
| 실리콘 밸리 메트로 | 이퀴닉스 SV10 코어사이트 SV7 |
1 | West US | ✓ | 루멘 (센추리링크 클라우드 커넥트)1 Equinix1 메가포트 자요 다이내믹링크 |
| 싱가포르 메트로 | 글로벌 스위치 타이 셍 이퀴닉스 SG1 |
2 | 동남 아시아 | ✓ | Colt DE-CIX Equinix IX 리치 MegaPOP(Singtel) 메가포트 싱텔 인터내셔널 |
| 스톡홀름 지하철 | 에퀴닉스 SK1 디지털 부동산 STO6 |
1 | 스웨덴 중부 | ✓ | De-cix1 GlobalConnect1 메가포트1 Telia Carrier(Arelion) |
| 시드니 메트로 | 이퀴닉스 SY2 넥스트 DC 시즌 1 |
2 | Australia East | ✓ | 메가포트 다음 DC |
| 타이베이 지하철 | 최고 통신사 정화텔레콤 주식회사 |
2 | 대만 북부 | ✓ | 청화텔레콤1 |
| 도쿄 메트로 | 이퀴닉스 TY4 AtTokyo CC1 |
2 | Japan East | ✓ | Equinix1 IIJ 스마트 허브1 IIJ1 메가포트1 NTT 통신 유연 인터커넥트1 NTT 통신 플렉시브 인터오크넥트 프리미엄1 타타 커뮤니케이션즈1 |
| 토론토 메트로 | 콜로직 TOR1 연합군 킹 웨스트 |
1 | 칸다 센트럴 | ✓ | 메가포트 Sprint Zayo1 |
| 비엔나 지하철 | 디지털 부동산 VIE1 NTT GDC |
1 | 오스트리아 동부 | ✓ | A1 Telekom 오스트리아 Colt 다음 계층 GMBH Telia Carrier(Arelion) |
| 취리히 메트로 | 디지털 부동산 ZUR2 에퀴닉스 ZH5 |
1 | 스위스 북부 | ✓ | BICS Colt 디지털 부동산 메가포트 주황색1 스위스컴 |
| 워싱턴 DC 메트로 | 이퀴닉스 DC6 코어사이트 VA3 |
1 | 미국 동부 미국 동부 2 |
✓ | 루멘 (센추리링크 클라우드 커넥트)1 Equinix 메가포트 Sprint 자요 다이내믹링크 |
1 이러한 서비스 공급자는 향후 제공될 예정입니다. 해당 제공업체들이 피어링 위치에 등록되어 있더라도, 제공업체가 활성 상태가 될 때까지는 회선 생성 작업이 실패할 것으로 예상됩니다.
참고
Metro 사이트의 명명 규칙에서는 City 및 City2를 사용하여 동일한 대도시 지역 내 두 개의 고유한 피어링 위치를 나타냅니다. 예를 들어 Amsterdam과 Amsterdam2는 암스테르담 대도시 지역 내 두 개의 개별 피어링 위치를 나타냅니다. Azure 포털에서 이러한 위치를 Amsterdam Metro이라고 합니다.
ExpressRoute Metro 구성
ExpressRoute Metro 회로 만들기
수도권의 Azure 포털에서 ExpressRoute 메트로 회로를 만들 수 있습니다. 포털 내에서 Metro 피어링 위치 중 하나와 해당 위치에서 지원되는 서비스 공급자를 지정하세요. 자세한 내용은 ExpressRoute 회로 만들기를 참조하세요.
Metro ExpressRoute Direct 만들기

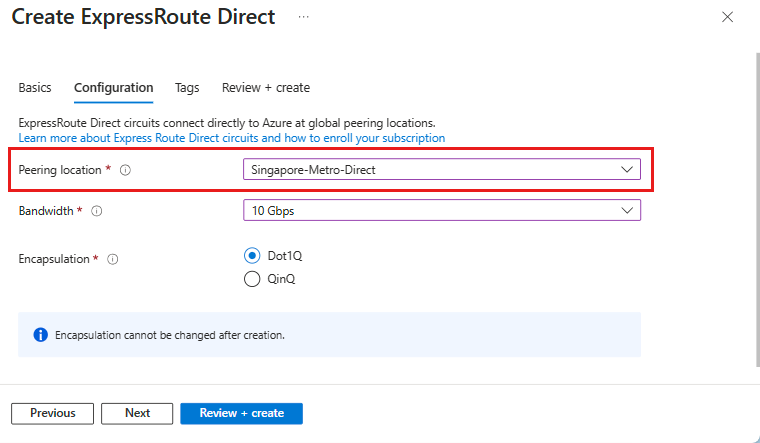

메트로 ExpressRoute Direct 포트는 Azure 포털에서 만들 수 있습니다. 포털 내에서 메트로 피어링 위치 중 하나를 지정하세요. 자세한 내용은 ExpressRoute Direct 만들기를 참조하세요.
Metro ExpressRoute Direct 포트를 프로비전하고 나면 LOA(승인 문서)를 다운로드하고, MMR(Meet-Me-Room) 세부 정보를 가져오고, 물리적 교차 연결을 확장할 수 있습니다.
기존 Expressroute 회로에서 Metro 회로로 마이그레이션
기존 ExpressRoute 회로에서 마이그레이션하려면 새로운 ExpressRoute Metro 회로를 만듭니다. 그런 다음 기존 표준 ExpressRoute 회로에서 ExpressRoute Metro 회로로 전환하기 위한 회로 마이그레이션 단계를 따릅니다.
다음 단계
- ExpressRoute 파트너 및 피어링 위치를 검토하여 제공되는 ExpressRoute 파트너 및 피어링 위치를 확인합니다.
- ExpressRoute 가격을 검토하여 ExpressRoute와 관련된 비용을 이해합니다.
- ExpressRoute 복원력을 위한 디자인 아키텍처를 검토하여 ExpressRoute의 디자인 고려 사항을 이해합니다.
