복원력 유효성 검사는 ExpressRoute 사용 워크로드에 대한 네트워크 연결의 복원력을 평가하는 기능입니다. 중단 중에 네트워크 복원력을 평가하기 위해 게이트웨이에 대한 ExpressRoute 연결에 대한 사이트 장애 조치(failover)를 수행할 수 있습니다. 또한 장애 조치(failover) 메커니즘을 테스트하여 마이그레이션 중에 설치의 유효성을 검사할 수 있습니다. 네트워크를 사전에 테스트하여 Azure 워크로드에 대한 지속적인 연결을 유지하고 연결을 강화할 수 있습니다.
주요 기능
- 회로 장애 조치(failover) 테스트: 게이트웨이에서 선택한 ExpressRoute 회로로의 연결이 일시적으로 끊어져 피어링 위치 간 장애 조치(failover)의 유효성을 검사합니다.
- 경로 중복성: 선택한 피어링 위치에서 받은 모든 접두사에 대한 중복 상태에 대한 인사이트를 봅니다.
- 트래픽 시각화: ExpressRoute 게이트웨이 및 테스트 중에 연결된 모든 연결의 트래픽을 시각화합니다.
- 테스트 기록: 이전에 수행한 테스트에 대한 자세한 정보를 봅니다.
일반적인 사용 사례
네트워크 내의 잠재적인 문제를 식별하고 해결하여 네트워크 인프라의 전반적인 안정성과 복원력을 향상시킵니다.
HA/DR(고가용성 및 재해 복구) 절차 및 마이그레이션의 유효성을 검사합니다. 시스템이 계획되지 않은 이벤트에 대해 준비되었는지 확인하고 워크로드 수준에서 유지 관리 동작의 유효성을 검사하여 원활한 작업을 유지할 수 있습니다.
한 ExpressRoute 피어링 위치에서 다른 위치로 마이그레이션하기 전에 네트워크 복원력을 보장합니다.
제한점
- 복원력 유효성 검사 기능은 둘 이상의 고유한 피어링 위치에서 ExpressRoute 회로에 연결된 ExpressRoute 게이트웨이에 대해서만 지원됩니다.
- 경로 목록 탭은 시간당 한 번만 새로 고칠 수 있습니다.
- 이 기능은 아직 Virtual WAN 또는 ExpressRoute Metro에서 지원되지 않습니다.
- 진행 중인 테스트가 있거나 현재 유지 관리를 진행 중인 회로가 있는 경우 복원력 유효성 검사 테스트를 실행할 수 없습니다.
필수 조건
- 둘 이상의 고유한 피어링 위치에 ExpressRoute 회로와 해당 회로에 연결된 ExpressRoute 가상 네트워크 게이트웨이가 있어야 합니다.
- 이 기능에 액세스하려면 기여자 수준 권한 부여가 있어야 합니다.
복원력 유효성 검사 테스트 실행
중요합니다
- 테스트하는 동안 ExpressRoute 가상 네트워크 게이트웨이는 대상 ExpressRoute 회로와 연결이 끊어지게 되며, 이로 인해 무연고 경로에 대한 연결이 일시적으로 손실됩니다. 트래픽 장애 조치(failover)를 사용하도록 라우팅 정책이 구성되어 있는지 확인합니다.
- 대상 ExpressRoute 회로는 다른 ExpressRoute 가상 네트워크 게이트웨이에 연결된 상태로 유지되며 테스트를 수행하는 게이트웨이는 다른 ExpressRoute 회로에 계속 연결됩니다.
ExpressRoute 게이트웨이 리소스에서 게이트웨이 복원력 유효성 검사에 액세스할 수 있습니다. 왼쪽 메뉴에서 모니터링 섹션으로 이동합니다.
대시보드는 피어링 위치로 분류된 ExpressRoute 가상 네트워크 게이트웨이에 연결된 모든 ExpressRoute 회로에 대한 자세한 개요를 제공합니다. 가장 최근의 테스트 상태, 수행된 마지막 테스트의 타임스탬프, 최신 테스트의 결과 및 새 테스트를 구성하는 작업 단추가 표시됩니다.
테스트 시작
대상 피어링 위치에 대해 새 테스트 구성을 선택합니다.
다음을 포함하는 자동 생성된 구성을 검토하십시오.
- 게이트웨이 이름
- 피어링 위치
- 경로 중복성 정보
- 트래픽 세부 정보
- ExpressRoute 게이트웨이에 대한 모든 연결의 상태

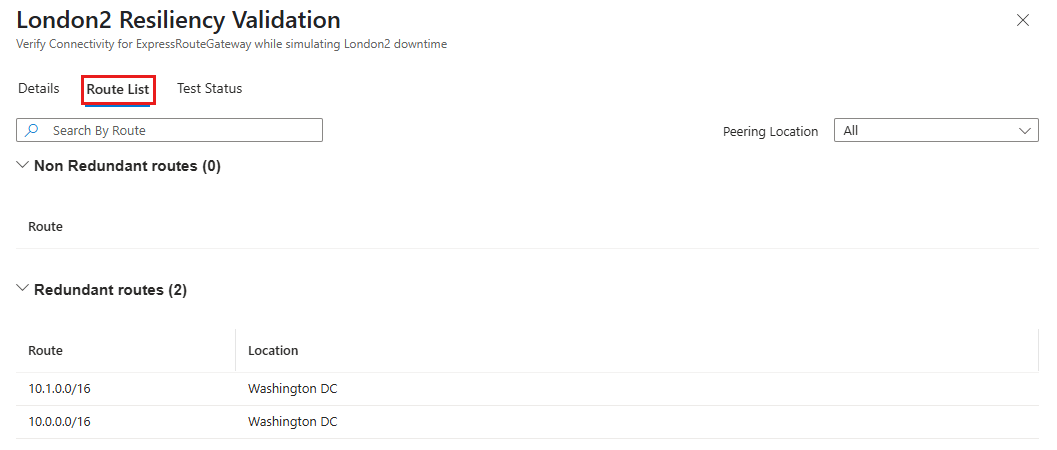

경로 목록 탭을 검토하여 모든 중요한 경로가 중복으로 표시되는지 확인합니다.
이 페이지에 나열된 회로가 첫 번째 확인란을 선택하여 유지 관리가 진행되지 않는지 확인합니다.
경로 목록 탭을 검토했으며 두 번째 확인란을 선택하여 모든 중요 경로가 중복으로 표시됨을 확인합니다.
게이트웨이의 이름을 입력하여 네트워크에 대한 테스트의 잠재적 효과를 이해하도록 합니다.
시뮬레이션 시작을 선택하여 테스트를 시작합니다.
복원력 유효성 검사 상태가 진행 중으로 표시됩니다.
테스트 중
테스트 상태 탭으로 이동하여 각 중복 연결을 통해 Azure 워크로드에 대한 연결의 유효성을 검사합니다. 초당 평균 비트 트래픽 흐름을 표시하는 ExpressRoute 게이트웨이에 대한 트래픽 흐름 그래프를 검토합니다. 이 탭은 연결 및 연결이 끊긴 피어링 위치에 대한 수신 및 송신 트래픽 정보도 제공합니다.
비고
트래픽 메트릭은 1분마다 업데이트되고 테스트 상태 탭에 표시됩니다. 테스트를 시작한 후 메트릭이 표시되도록 최대 5분 동안 허용합니다.
데이터 패킷을 전송하여 중복 연결을 통해 온-프레미스 네트워크에서 Azure 워크로드로의 연결 유효성을 검사합니다. 이 목적을 위해 iPerf 와 같은 도구를 사용할 수 있습니다.
시뮬레이션 중지를 선택하여 테스트를 종료합니다. 메시지가 표시되면 테스트가 성공적으로 완료되었는지 확인하고 장애 조치 피어링 위치를 선택합니다.
확인하면 ExpressRoute 게이트웨이에 대한 모든 연결에 대한 연결이 복원됩니다.
테스트 보고서를 보려면 선택한 피어링 위치에 대한 대시보드의 테스트 기록 열 아래에서 보기를 선택합니다.
자주 묻는 질문(FAQ)
ExpressRoute 게이트웨이에서 복원력 유효성 검사 기능을 볼 수 없는 이유는 무엇인가요?
이 기능은 최대 복원력 모델에 구성된 ExpressRoute 가상 네트워크 게이트웨이에만 사용할 수 있습니다. Virtual WAN ExpressRoute 게이트웨이에는 지원되지 않습니다.
경로 목록이 최신으로 업데이트되지 않는 이유는 무엇인가요?
경로 목록 탭은 누락된 경로 중복성에 플래그를 지정하도록 설계되었습니다. Resiliency Insights에서 경로 복원력 상태를 검색하므로 마지막 업데이트 후 최대 1시간 동안 캐시된 결과를 표시할 수 있습니다.
이 기능은 Microsoft 피어링 또는 VPN 연결을 지원하나요?
아니요, Resiliency Insights 기능은 ExpressRoute 프라이빗 피어링 연결만 지원합니다. Microsoft 피어링 또는 VPN 연결을 지원하지 않습니다.
Azure Portal 이외의 게이트웨이 유효성 검사 테스트를 제어할 수 있나요?
예, REST API, PowerShell 및 CLI를 사용하여 게이트웨이 복원력 유효성 검사 테스트를 시작하고 중지할 수 있습니다.
테스트를 종료하지 않으면 어떻게 되나요?
테스트는 무기한으로 계속 실행됩니다.
복원력 유효성 검사 테스트 중에 모니터링할 수 있는 메트릭 또는 경고는 무엇인가요?
중단 중에 네트워크 복원력을 보장하려면 중복 연결을 구성합니다. 장애 조치(failover) 중에 백업 회로가 대역폭의 100%을 초과하면 패킷 손실이 발생할 수 있습니다. 회로 QoS 메트릭을 사용하여 속도 제한으로 인한 패킷 삭제를 모니터링합니다. 또한 복원력 유효성 검사 기능의 테스트 상태 탭은 연결에 대한 트래픽 모니터링을 제공합니다. 테스트 중에 해당 효과의 유효성을 검사하도록 경고가 구성되어 있는지 확인합니다.
게이트웨이 복원력 유효성 검사 도구를 사용하여 요청 시 트래픽을 제어할 수 있나요?
예, 경로가 다른 피어링 위치의 회로를 통해 중복 보급되는 경우 게이트웨이 복원력 유효성 검사 도구를 사용하면 대체 사이트의 연결에 대한 트래픽을 장애 조치하여 요청 시 트래픽을 제어할 수 있습니다.
이 기능은 FastPath 및 Private Link를 지원하나요?
FastPath의 경우 데이터 경로가 게이트웨이를 우회하는 동안 게이트웨이는 경로 관리와 같은 컨트롤 플레인 작업을 계속 처리합니다. ExpressRoute 회로와 게이트웨이 간의 연결이 끊어질 때 영향을 받는 회로에서 경로가 철회됩니다. 그러나 중복 회로가 제대로 구성되면 장애 조치 중 FastPath 및 Private Link에 대한 연결이 유지됩니다.
장애 조치(failover) 시뮬레이션 중에 패킷 손실이 예상되는가요?
BGP(Border Gateway Protocol)가 재수렴할 때 장애 조치 시뮬레이션 동안 잠시 연결이 끊어질 수 있습니다. TCP에서 iPerf를 사용하는 성능 테스트(최대 500Mbps)는 시뮬레이션 중에 패킷 손실을 표시하지 않습니다. 그러나 실제 중단 시나리오에서는 트래픽이 성공적으로 장애 조치될 때까지 일부 패킷 손실이 발생할 수 있습니다.
장애 조치(failover)는 얼마나 걸리나요?
시뮬레이션이 시작된 후 트래픽 장애 조치(failover)는 일반적으로 15초 이내에 완료됩니다.
