Service Fabric 독립 실행형 클러스터는 사용자 자신의 환경을 선택하고 Service Fabric이 수행하는 "모든 OS 및 모든 클라우드" 접근 방법의 일부로서 클러스터를 만드는 옵션을 제공합니다. 이 자습서 시리즈에서는 AWS에서 호스팅되는 독립 실행형 클러스터를 만들고 여기에 애플리케이션을 설치합니다.
이 자습서는 시리즈의 1부입니다. 이 문서에서는 Service Fabric의 독립 실행형 클러스터를 호스팅하는 데 필요한 AWS 리소스를 생성합니다. 후속 문서에서는 Service Fabric 독립 실행형 도무 모음을 설치하고 클러스터에 샘플 애플리케이션을 설치하고 마지막으로 클러스터를 정리해야 합니다.
시리즈 1부에서는 다음 방법에 대해 알아봅니다.
- EC2 인스턴스 집합 만들기
- 보안 그룹 수정
- 인스턴스 중 하나에 로그인
- Service Fabric에 대한 인스턴스 준비
필수 조건
이 자습서를 완료하려면 AWS 계정이 필요합니다. 계정이 없는 경우 AWS 콘솔로 이동해 계정을 만듭니다.
EC2 인스턴스 만들기

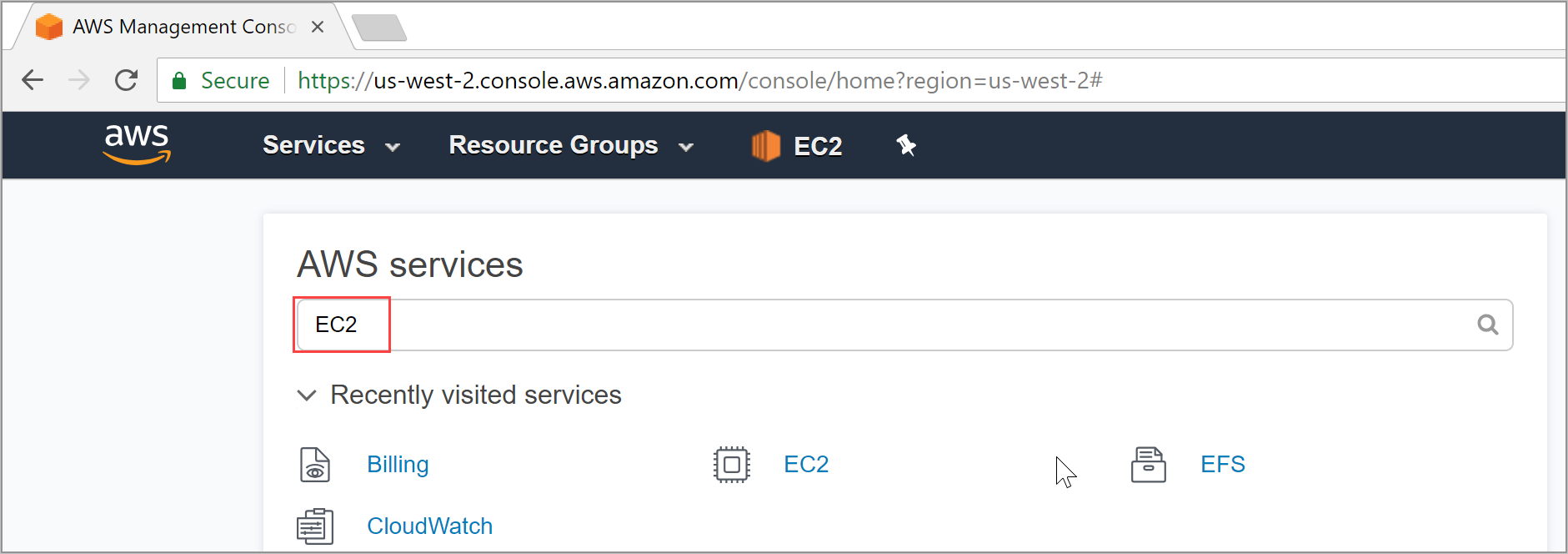

AWS 콘솔에 로그인 > 검색 상자에 >EC2 입력 >클라우드의 EC2 가상 서버

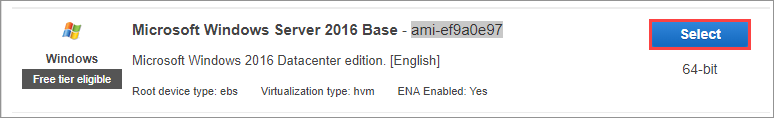

인스턴스 시작을 선택하고 다음 화면에서 Microsoft Windows Server 2016 Base 옆에 있는 선택을 선택합니다.
t2.medium을 선택한 후, 다음: 인스턴스 세부 정보 구성을 선택하고 다음 화면에서 인스턴스 수를 3으로 변경한 다음, 고급 세부 정보를 선택하여 해당 섹션을 확장합니다.
Service Fabric에서 가상 머신을 함께 연결하려면 인프라를 호스팅하는 VM에는 동일한 자격 증명이 있어야 합니다. 일관된 자격 증명을 가져오려면 동일한 도메인에 모두 조인하거나 각 VM에서 동일한 관리자 암호를 설정하는 등의 두 가지 일반적인 방법이 있습니다. 이 자습서의 경우 모두 동일한 암호를 갖도록 EC2 인스턴스를 설정하려면 사용자 데이터 스크립트를 사용합니다. 프로덕션 환경에서 호스트를 Windows 도메인에 조인하는 것이 보다 안전합니다.

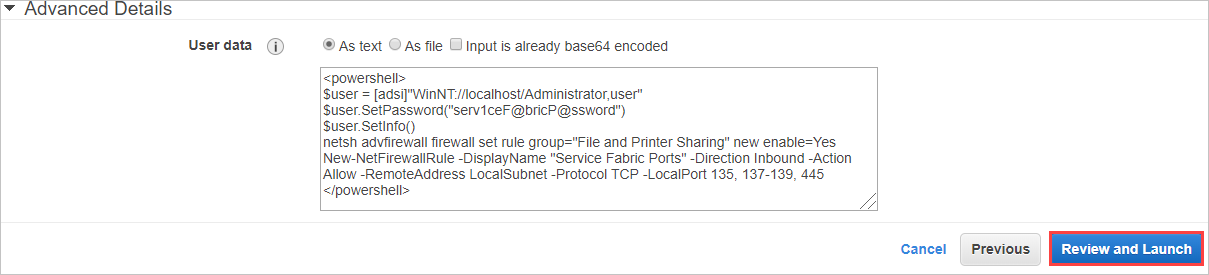

콘솔의 사용자 데이터 필드에 다음 스크립트를 입력합니다.
<powershell>
$user = [adsi]"WinNT://localhost/Administrator,user"
$user.SetPassword("serv1ceF@bricP@ssword")
$user.SetInfo()
netsh advfirewall firewall set rule group="File and Printer Sharing" new enable=Yes
New-NetFirewallRule -DisplayName "Service Fabric Ports" -Direction Inbound -Action Allow -RemoteAddress LocalSubnet -Protocol TCP -LocalPort 135, 137-139, 445
</powershell>
PowerShell 스크립트 입력했으면 검토 및 시작 선택

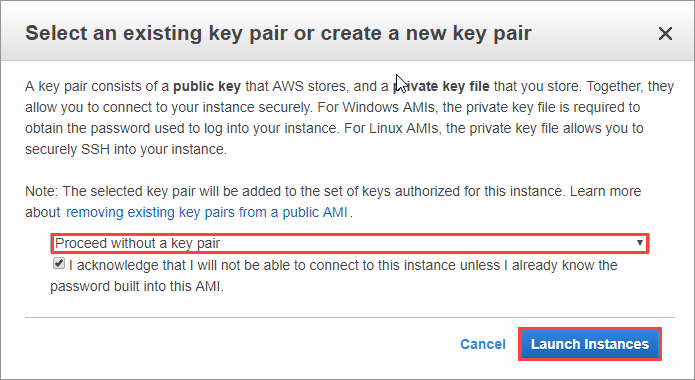

검토 화면에서 시작을 선택합니다. 그런 다음, 드롭다운을 키 쌍 없이 진행으로 변경하고 확인란을 선택하여 암호를 안다고 표시합니다.
마지막으로 인스턴스 시작 및 인스턴스 보기를 차례로 선택합니다. 만든 Service Fabric 클러스터에 대한 기초가 있으므로 이제 Service Fabric 구성을 준비하려면 인스턴스 자체에 몇 가지 최종 구성을 추가해야 합니다.
보안 그룹 수정
Service Fabric은 클러스터의 호스트 사이에 많은 포트가 열려 있어야 합니다. AWS 인프라에서 이러한 포트를 열려면 만든 인스턴스 중 하나를 선택합니다. 그런 다음, 보안 그룹의 이름을 선택합니다(예: launch-wizard-1). 이제 인바운드 탭을 선택합니다.
이러한 포트를 전 세계에 여는 것을 방지하려면 대신 동일 보안 그룹의 호스트에 대해서만 포트를 엽니다. 보안 그룹 ID를 기록해 둡니다. 예를 들어 sg-c4fb1eba입니다. 그런 다음, 편집을 선택합니다.

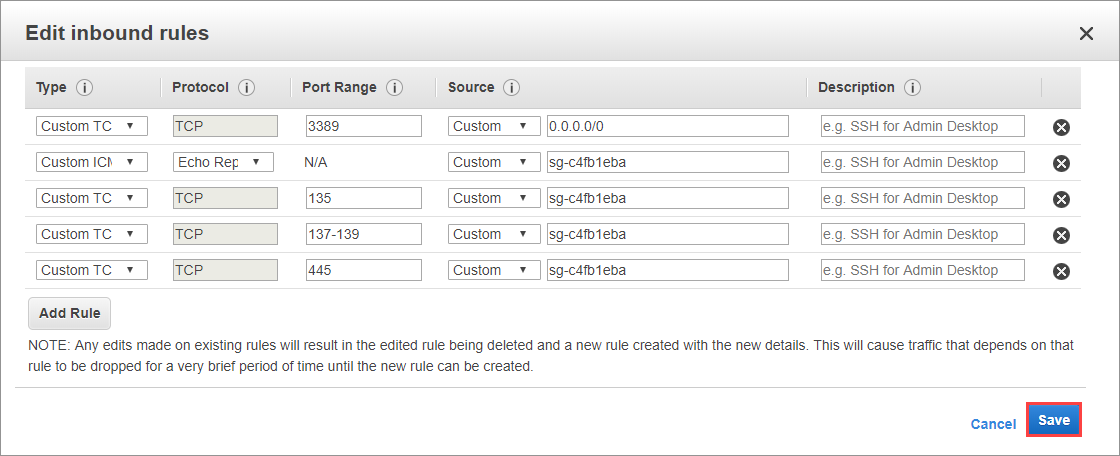

다음으로, 서비스 종속성에 대한 보안 그룹에 규칙 4개를 추가한 다음, Service Fabric에 대한 규칙 3개를 더 추가합니다. 첫 번째 규칙은 기본 연결 확인에 대한 ICMP 트래픽을 허용하는 것입니다. 다른 규칙은 SMB 및 원격 레지스트리를 사용하도록 설정하는 데 필요한 포트를 엽니다.
첫 번째 규칙의 경우 규칙 추가를 선택한 다음, 드롭다운 메뉴에서 모든 ICMP-IPv4를 선택합니다. 사용자 지정 옆의 입력란을 선택하고 위에서 사용자 보안 그룹 ID를 입력합니다.
마지막 세 가지 종속성의 경우 비슷한 프로세스를 따라야 합니다. 규칙 추가를 선택하고, 드롭다운 메뉴에서 사용자 지정 TCP 규칙을 선택하고, 각 규칙에 대한 135, 137-139, 445 중 하나를 포트 범위에 입력합니다. 마지막으로 원본 상자에 보안 그룹 ID를 입력합니다.
종속성에 대한 포트가 열려 있으므로 Service Fabric이 통신에 사용하는 포트에 대해 동일한 작업을 수행해야 합니다. 규칙 추가를 선택하고, 드롭 다운 메뉴에서 사용자 지정 TCP 규칙을 선택하고, 포트 범위에 20001-20031 원본 상자의 보안 그룹을 입력합니다.
다음으로 임시 포트 범위에 대한 규칙을 추가합니다. 규칙 추가를 선택하고, 드롭다운 메뉴에서 사용자 지정 TCP 규칙을 선택하고, 포트 범위에 20606-20861를 입력합니다. 마지막으로 원본 상자에 보안 그룹 ID를 입력합니다.
Service Fabric에 대한 마지막 두 개의 규칙의 경우 전 세계에 열려있으므로 개인용 컴퓨터에서 서비스 패브릭 클러스터를 관리할 수 있습니다. 규칙 추가를 선택하고, 드롭다운 메뉴에서 사용자 지정 TCP 규칙을 선택하고, 포트 범위에 19000-19003, 19080-19081 중 하나를 입력한 다음, 원본 드롭 다운을 어디서나로 변경합니다.
마지막으로 배포할 때 애플리케이션을 볼 수 있도록 포트 8080을 열어 두어야 합니다. 규칙 추가를 선택하고, 드롭다운 메뉴에서 사용자 지정 TCP 규칙을 선택하고, 포트 범위에 8080를 입력한 다음, 원본 드롭 다운을 어디서나로 변경합니다.
모든 규칙이 이제 입력됩니다. 저장을 선택합니다.
인스턴스에 연결 및 연결의 유효성 검사
보안 그룹 탭의 왼쪽 메뉴에서 인스턴스를 선택합니다. 만든 인스턴스 각각을 선택하고 아래 예제에 대한 개인 IP 주소는 172.31.21.141 및 172.31.20.163를 사용함을 유의합니다.

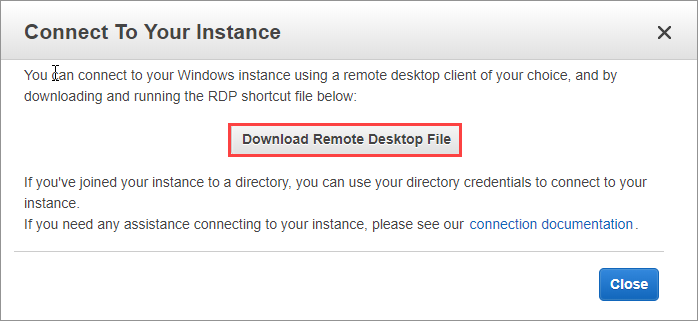

모든 IP 주소가 연결할 인스턴스 중 하나를 선택하게 한 후 인스턴스를 마우스 오른쪽 단추로 클릭하고 연결을 선택합니다. 이 특정 인스턴스에 대한 RDP 파일을 여기에서 다운로드할 수 있습니다. 원격 데스크톱 파일 다운로드를 선택한 다음, 이 인스턴스에 RDP(원격 데스크톱 연결)를 설정하려면 다운로드된 파일을 엽니다. 메시지가 표시되면 암호 serv1ceF@bricP@ssword를 입력합니다.
인스턴스에 성공적으로 연결한 후 서로 연결이 가능하고 파일을 공유할 수 있는지 유효성을 검사합니다. 모든 인스턴스에 대한 IP 주소를 수집했으면 현재 연결되지 않은 IP 주소 하나를 선택합니다. 시작으로 이동하여 cmd을 입력하고 명령 프롬프트를 선택합니다.
이 예제에서는 다음 IP 주소 172.31.21.141에 RDP 연결을 설정했습니다. 모든 연결 테스트는 다른 IP 주소 172.31.20.163에서 일어납니다.
기본 연결 작업의 유효성을 검사 하려면 ping 명령을 사용하세요.
ping 172.31.20.163
출력이 Reply from 172.31.20.163: bytes=32 time<1ms TTL=128과 같은 경우 인스턴스 간의 연결이 4차례 반복됩니다. 다음 명령으로 SMB 공유가 작동하는지 유효성을 검사합니다.
net use * \\172.31.20.163\c$
출력으로 Drive Z: is now connected to \\172.31.20.163\c$.을 반환해야 합니다.
Service Fabric에 대한 인스턴스 준비
처음부터 이를 만들 경우 몇 가지 추가 단계를 수행해야 합니다. 즉, 원격 레지스트리가 실행 중인지 유효성을 검사하고, SMB를 사용하고, SMB 및 원격 레지스트리에 대한 필수 포트를 열어 두어야 합니다.
더 쉽게 하려면 사용자 데이터 스크립트를 사용하여 인스턴스를 부트스트랩할 때 이 모든 작업을 포합합니다.
SMB를 사용하려면 사용한 PowerShell 명령입니다.
netsh advfirewall firewall set rule group="File and Printer Sharing" new enable=Yes
방화벽에서 포트를 열려면 여기에 PowerShell 명령이 있습니다.
New-NetFirewallRule -DisplayName "Service Fabric Ports" -Direction Inbound -Action Allow -RemoteAddress LocalSubnet -Protocol TCP -LocalPort 135, 137-139, 445
다음 단계
시리즈의 1부에서 EC2 인스턴스 3개를 시작하고 Service Fabric 설치에 대해 이를 구성하는 방법을 알아봤습니다.
- EC2 인스턴스 집합 만들기
- 보안 그룹 수정
- 인스턴스 중 하나에 로그인
- Service Fabric에 대한 인스턴스 준비
클러스터에서 Service Fabric을 구성하려면 시리즈의 2부로 이동합니다.
