Virtual WAN용 Azure Monitor Insights
Azure Virtual WAN에 대한 Azure Monitor 인사이트를 통해 사용자 및 운영자는 자동 검색된 토폴로지 맵을 통해 표시되는 Virtual WAN의 상태를 볼 수 있습니다. 맵의 리소스 상태 및 상태 오버레이를 통해 Virtual WAN의 전체적인 상태에 대한 스냅샷 보기가 제공됩니다. Virtual WAN 포털의 리소스 구성 페이지에 대한 원클릭 액세스를 통해 맵에서 리소스를 탐색할 수 있습니다.
Virtual WAN 리소스 수준 메트릭은 미리 패키징된 Virtual WAN 메트릭 통합 문서를 통해 수집 및 표시됩니다. 통합 문서에는 Virtual WAN, 허브, 게이트웨이 및 연결 수준의 메트릭이 표시됩니다. 이 문서에서는 Virtual WAN에 대한 Azure Monitor 인사이트를 사용하여 Virtual WAN 토폴로지와 메트릭을 단일 위치에서 보는 단계를 안내합니다.
참고 항목
인사이트 메뉴 옵션은 모니터링 내 Virtual WAN 포털에 있습니다. 네트워크용 Azure Monitor를 사용하여 Virtual WAN 토폴로지 및 메트릭 통합 문서에 액세스할 수도 있습니다. 자세한 내용은 네트워크용 Azure Monitor를 참조하세요.
시작하기 전에
이 문서의 단계를 완료하려면 하나 이상의 허브를 사용하는 Virtual WAN이 있어야 합니다. Virtual WAN과 허브를 만들려면 이 문서의 다음 단계를 따르세요.
VWAN 토폴로지 보기
Azure Portal>Virtual WAN으로 이동합니다. 왼쪽 창의 모니터 메뉴에서 인사이트(미리 보기)를 선택합니다. 인사이트 보기가 표시됩니다. Virtual WAN 종속성 맵과 대략적인 메트릭 미니 통합 문서가 표시됩니다.

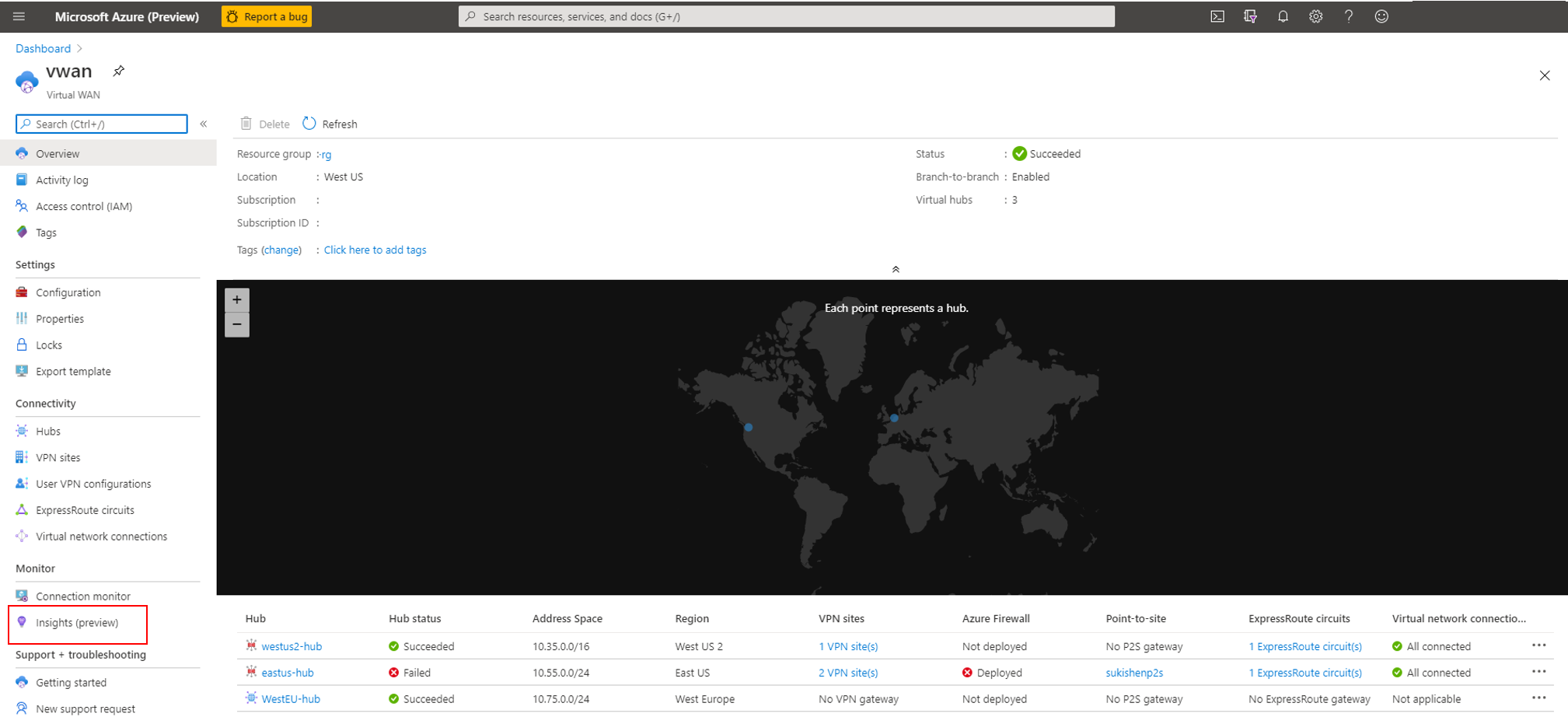

그림 1: 모니터 > 인사이트 메뉴
인사이트 보기에서 자동 검색된 Virtual WAN 리소스를 볼 수 있습니다. 이러한 리소스로는 허브, 게이트웨이, 방화벽, 연결 및 스포크 가상 네트워크, 타사 NVA 및 엔드투엔드 Virtual WAN의 분기가 있습니다. 예제는 그림 2를 참조하세요.
리소스 상태가 맵에서 색으로 구분되고 리소스 아이콘에 중첩됩니다. 허브 용량 및 게이트웨이 사용량과 같은 대략적인 Virtual WAN 메트릭은 미니 통합 문서의 창 오른쪽에 표시됩니다.

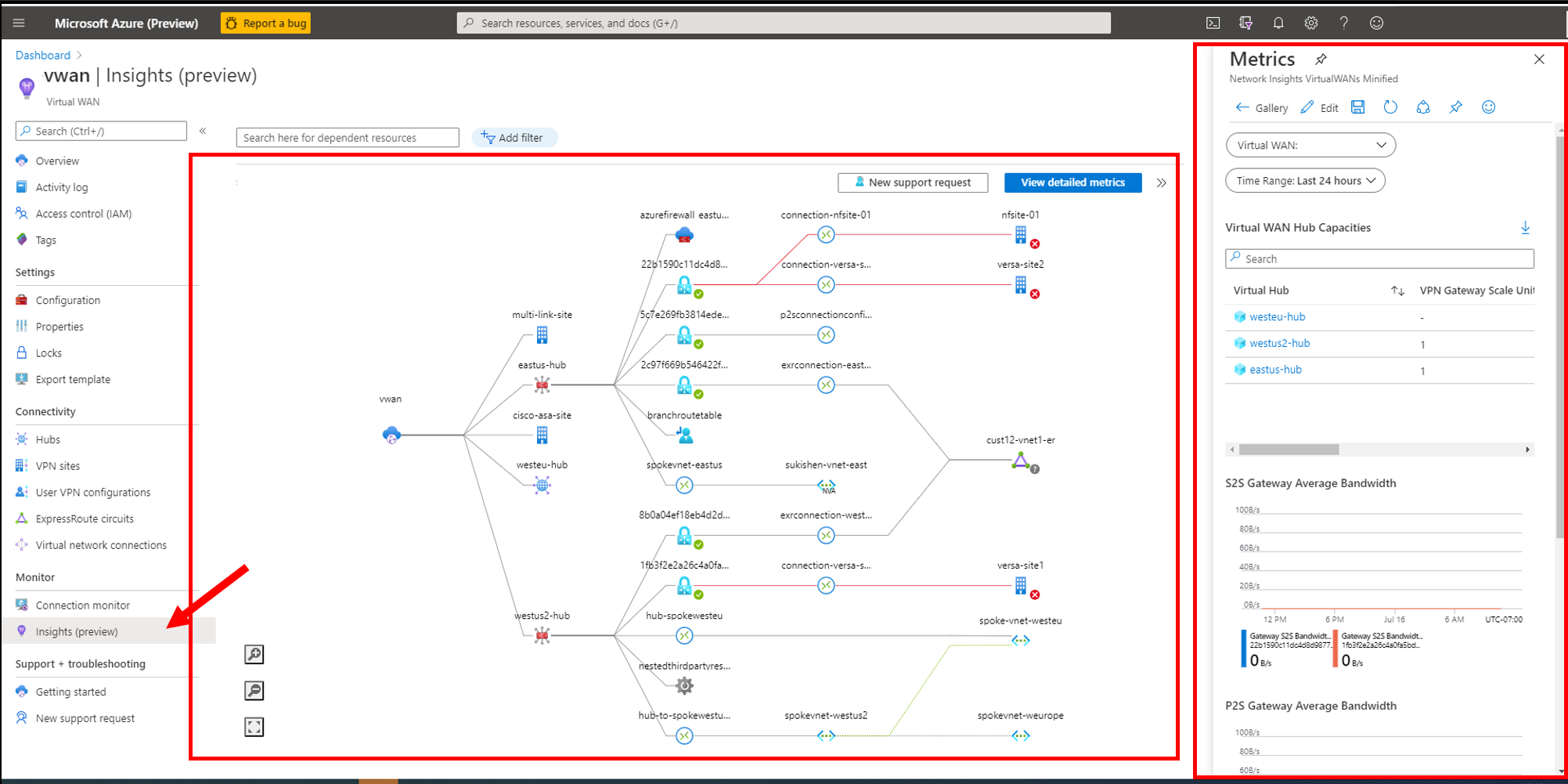

그림 2: 인사이트 보기
종속성 보기
Virtual WAN에 대한 종속성 보기는 허브 및 스포크 아키텍처로 광범위하게 구성된 모든 Virtual WAN 리소스의 모든 상호 연결된 보기를 시각화하는 데 도움이 됩니다.

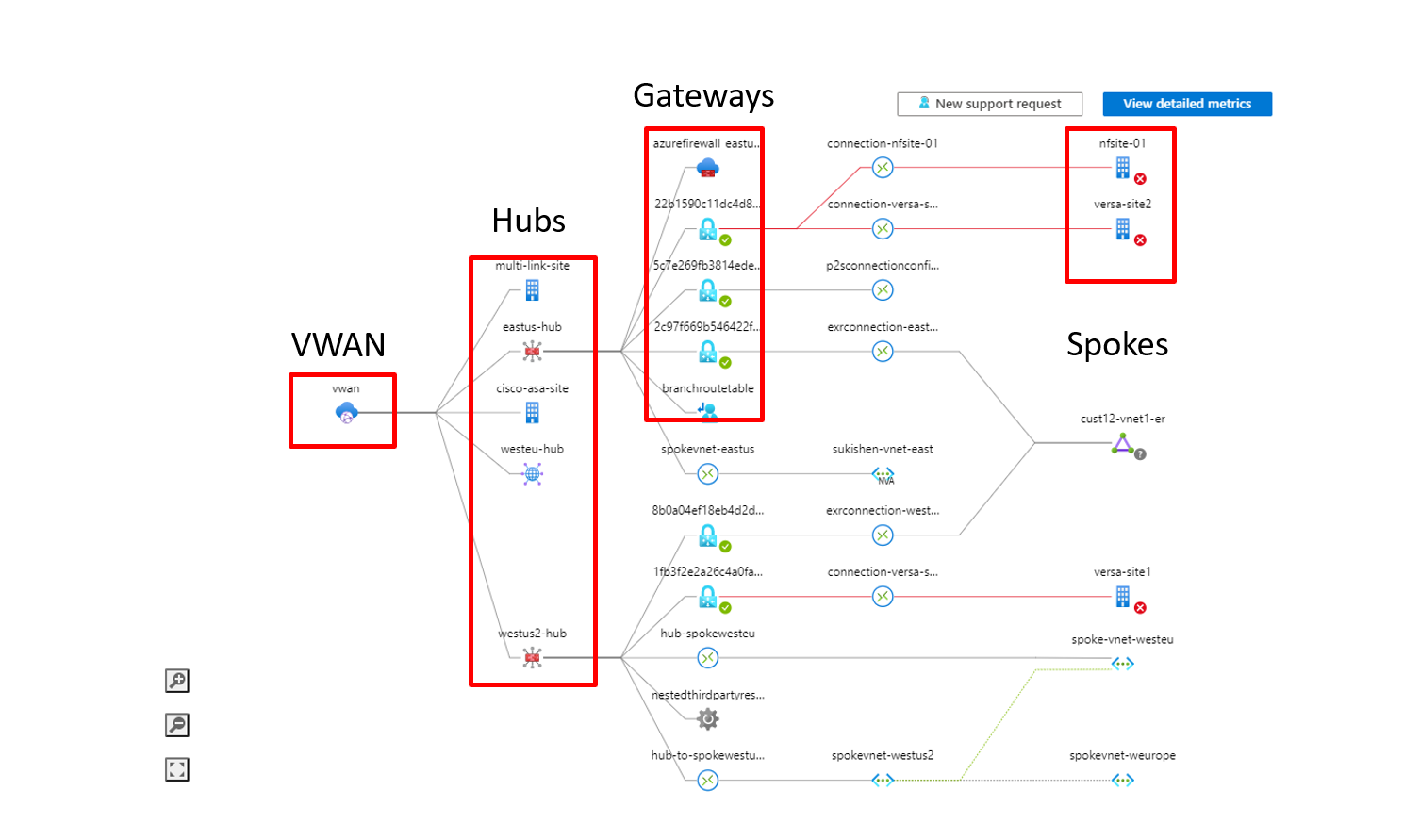

그림 3: VWAN 종속성 보기
종속성 보기 맵은 연결된 그래프로 다음 리소스를 표시합니다.
- 다양한 Azure 지역에서의 Virtual WAN 허브.
- 허브에 직접 연결된 스포크 가상 네트워크.
- VPN 및 Azure ExpressRoute 분기 사이트와 ExpressRoute, S2S, P2S 연결 및 가상 네트워크 게이트웨이를 통해 각 허브에 연결된 P2S 사용자.
- 허브(보안 허브)에 배포된 Azure 방화벽(타사 방화벽 프록시 포함).
- 스포크 가상 네트워크에 배포된 타사 NVA(네트워크 가상 어플라이언스).
또한 종속성 맵은 간접적으로 연결된 가상 네트워크(Virtual WAN 스포크 가상 네트워크와 피어링되는 가상 네트워크)를 표시합니다.
종속성 맵을 통해 각 리소스의 구성 설정을 손쉽게 탐색할 수 있습니다. 예를 들어 허브 리소스를 마우스로 가리키면 허브 지역 및 허브 접두사와 같은 기본 리소스 구성을 볼 수 있습니다. 마우스 오른쪽 단추를 클릭하여 허브 리소스의 Azure Portal 페이지에 액세스합니다.

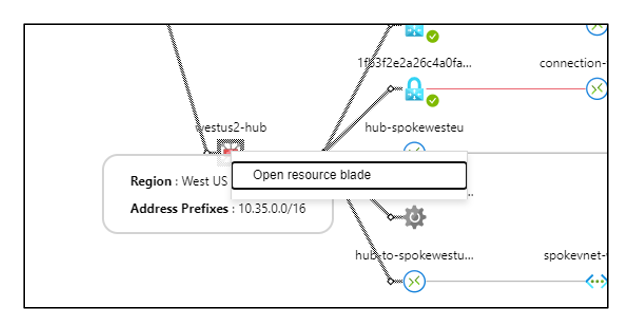

그림 4: 리소스 관련 정보 탐색
종속성 보기의 검색 및 필터 표시줄은 그래프를 통해 검색하는 쉽게 검색할 수 있는 방법을 제공합니다. 다양한 필터를 통해 특정 경로 및 상태로 검색 범위를 좁힐 수 있습니다.

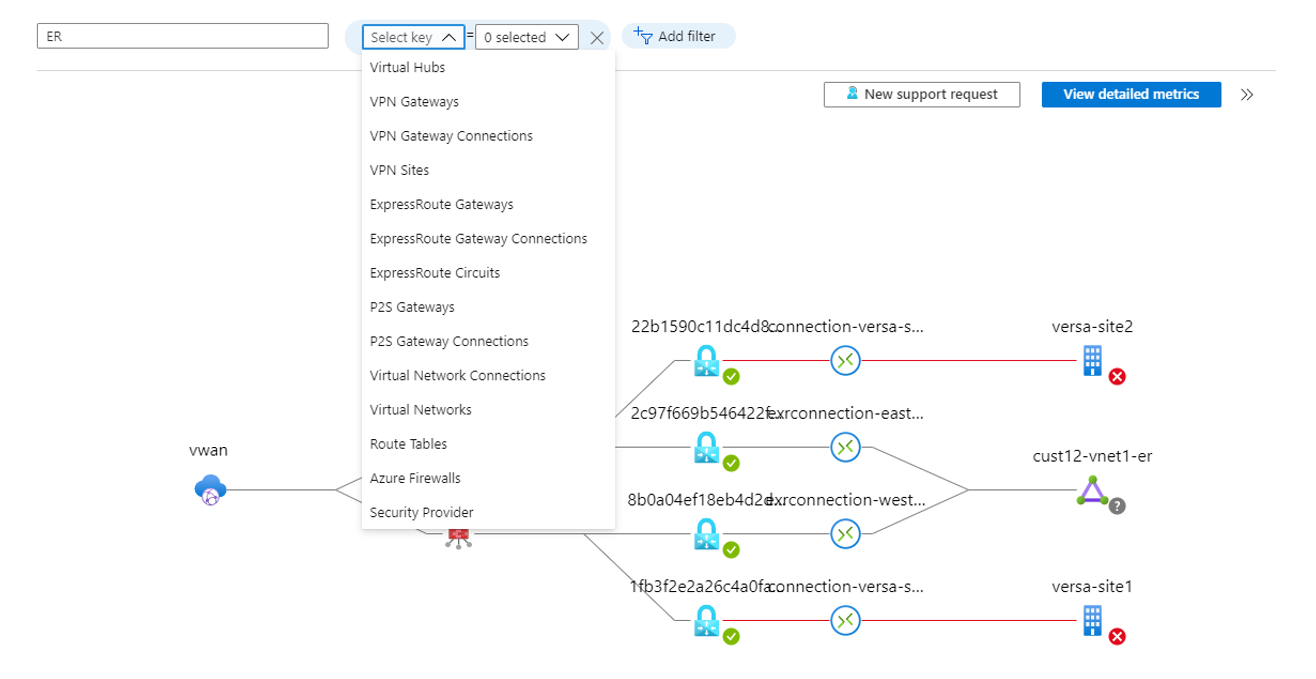

그림 5: 검색 및 필터링
상세 메트릭
상세 메트릭 보기를 선택하여 상세 메트릭 페이지에 액세스할 수 있습니다. 메트릭 페이지는 별도의 탭을 사용하여 미리 구성된 대시보드입니다. 이러한 탭은 Virtual WAN 수준과 허브 수준, 개별 연결 수준에서 Virtual WAN 리소스 용량, 성능 및 사용률에 대한 인사이트를 제공합니다.
그림 6: 상세 메트릭 대시보드
다음 단계
- 자세한 내용은 Azure Monitor의 메트릭을 참조하세요.
- 모든 Virtual WAN 메트릭에 대한 전체 설명은 Virtual WAN 모니터링 데이터 참조를 참조하세요.
- 추가 Virtual WAN 모니터링 정보는 Azure Virtual WAN 모니터링을 참조하세요.
