시나리오: 공유 서비스 VNet으로 경로 지정
Virtual WAN 가상 허브 라우팅 작업 시 사용할 수 있는 시나리오가 상당히 많습니다. 이 시나리오에서는 목표는 모든 VNet 및 분기(VPN/ER/P2S)에서 액세스하려는 워크로드를 사용하여 공유 서비스 VNet에 액세스하도록 경로를 설정하는 것입니다. 이러한 공유 워크로드의 예로는 도메인 컨트롤러 또는 파일 공유와 같은 서비스가 있는 Virtual Machines 또는 Azure 프라이빗 엔드포인트를 통해 내부적으로 노출되는 Azure 서비스를 들 수 있습니다.
가상 허브 라우팅에 대한 자세한 내용은 가상 허브 라우팅 정보를 참조하세요.
디자인
연결 매트릭스를 사용하여 이 시나리오의 요구 사항을 요약할 수 있습니다.
연결 매트릭스
| 보낸 사람 | 다음으로 변경: | ‘격리된 VNet’ | ‘공유 VNet’ | 분기 |
|---|---|---|---|---|
| ‘격리된 VNet’ | -> | Direct | Direct | |
| 공유 VNet | -> | Direct | Direct | Direct |
| 분기 | -> | Direct | Direct | Direct |
위의 표에 나와 있는 각 셀은 Virtual WAN 연결(흐름의 ‘시작’ 쪽, 즉 행 머리글)이 대상(흐름의 ‘대상’ 쪽, 즉 이탤릭체 열 머리글)과 통신하는지 여부를 설명합니다. 이 시나리오에서는 방화벽이나 네트워크 가상 어플라이언스를 사용할 수 없으므로 Virtual WAN에서 직접 통신 흐름이 전달됩니다(따라서 표에 '직접'으로 표시됨).
격리된 VNet 시나리오와 마찬가지로 이 연결 매트릭스는 두 개의 경로 테이블(공유 서비스 VNet 및 분기의 연결 요구 사항이 동일함)로 변환되는 두 개의 서로 다른 행 패턴을 제공합니다. Virtual WAN에는 기본 경로 테이블이 이미 있으므로 이 예제의 RT_SHARED를 호출하는 다른 사용자 지정 경로 테이블이 필요합니다.
VNet은 RT_SHARED 경로 테이블에 연결됩니다. 분기 및 공유 서비스 VNet에 대한 연결이 필요하므로 공유 서비스 VNet 및 분기는 RT_SHARED로 전파해야 합니다. 그렇지 않으면 VNet은 분기 및 공유 VNet 접두사를 알 수 없습니다. 분기는 항상 기본 경로 테이블에 연결되어 있고 연결 요구 사항이 공유 서비스 VNet의 경우에도 동일하므로 공유 서비스 VNet을 기본 경로 테이블에도 연결합니다.
따라서 최종 디자인은 다음과 같습니다.
- 격리된 가상 네트워크:
- 연결된 경로 테이블: RT_SHARED
- 경로 테이블로 전파: 기본
- 공유 서비스 가상 네트워크:
- 연결된 경로 테이블: Default
- 경로 테이블로 전파: RT_SHARED 및 Default
- 분기:
- 연결된 경로 테이블: Default
- 경로 테이블로 전파: RT_SHARED 및 Default
참고 항목
Virtual WAN을 여러 지역에 배포하는 경우에는 모든 허브에 RT_SHARED 경로 테이블을 만들어야 하고 각 공유 서비스 VNet 및 분기 연결의 경로는 전파 레이블을 사용하여 모든 가상 허브의 경로 테이블로 전파해야 합니다.
가상 허브 라우팅에 대한 자세한 내용은 가상 허브 라우팅 정보를 참조하세요.
워크플로
시나리오를 구성하려면 다음 단계를 고려하세요.
공유 서비스 VNet을 식별합니다.
사용자 지정 경로 테이블을 만듭니다. 이 예에서는 경로 테이블을 RT_SHARED라고 합니다. 경로 테이블을 만드는 단계에 대해서는 가상 허브 라우팅을 구성하는 방법을 참조하세요. 다음 값을 지침으로 사용합니다.
Association
- 공유 서비스 VNet을 제외한 VNet의 경우 격리할 VNet을 선택합니다. 다시 말해 모든 VNet(공유 서비스 VNet 제외)이 RT_SHARED 경로 테이블의 경로를 기반으로 대상에 도달할 수 있습니다.
전파
- 분기의 경우 이미 선택했을 수 있는 다른 경로 테이블 외에도 경로를 이 경로 테이블에 전파합니다. 이 단계 때문에 RT_SHARED 경로 테이블은 모든 분기 연결(VPN/ER/사용자 VPN)에서 경로를 학습합니다.
- Vnet에 대해 공유 서비스 VNet을 선택합니다. 이 단계 때문에 RT_SHARED 경로 테이블은 공유 서비스 VNet 연결에서 경로를 학습합니다.

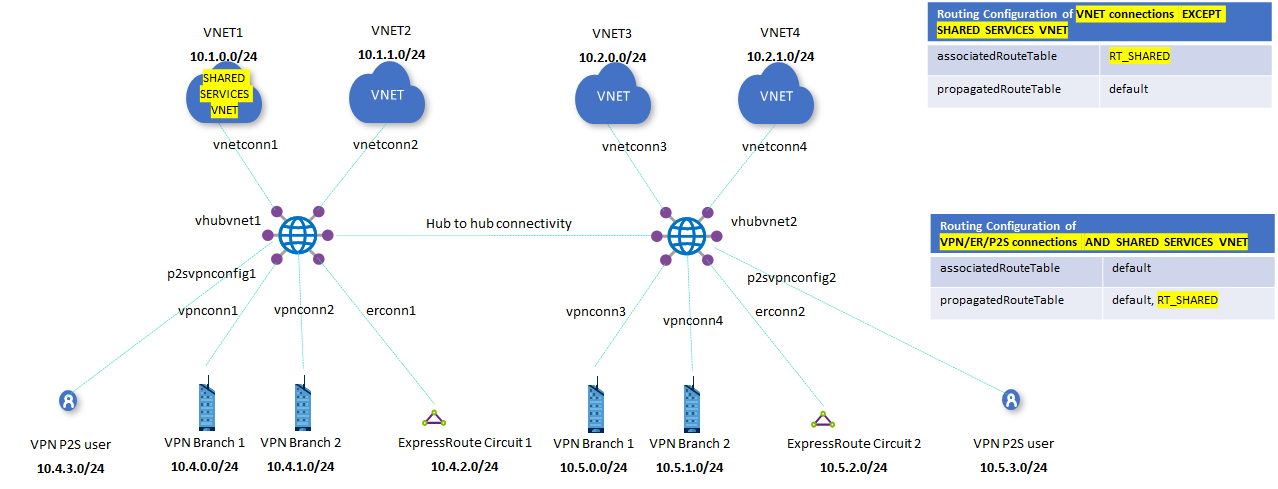

그러면 다음 그림에 표시된 경로 구성이 생성됩니다.
다음 단계
- ARM 템플릿을 사용하여 구성하려면 빠른 시작: ARM 템플릿을 사용하여 공유 서비스 VNet으로 경로 지정을 참조하세요.
- 가상 허브 라우팅에 대한 자세한 내용은 가상 허브 라우팅 정보를 참조하세요.
