글로벌 전송 네트워크 아키텍처 및 Virtual WAN

아티클
03/10/2024

최신 기업은 클라우드 및 온-프레미스에서 하이퍼-분산 애플리케이션, 데이터 및 사용자 간에 다양한 연결이 필요합니다. 이러한 기업은 글로벌 전송 네트워크 아키텍처를 채택하여 클라우드 중심의 최신 글로벌 엔터프라이즈 IT 공간을 통합, 연결 및 제어하고 있습니다.

글로벌 전송 네트워크 아키텍처는 기본 허브 및 스포크 연결 모델을 기반으로 합니다. 이 모델에서 클라우드 호스팅 네트워크 '허브'가 여러 유형의 '스포크'에 분산될 수 있는 엔드포인트 간의 전이적 연결을 지원합니다.

이 모델에서 스포크는 다음과 같을 수 있습니다.

VNet(가상 네트워크)
실제 분기 사이트
원격 사용자
인터넷

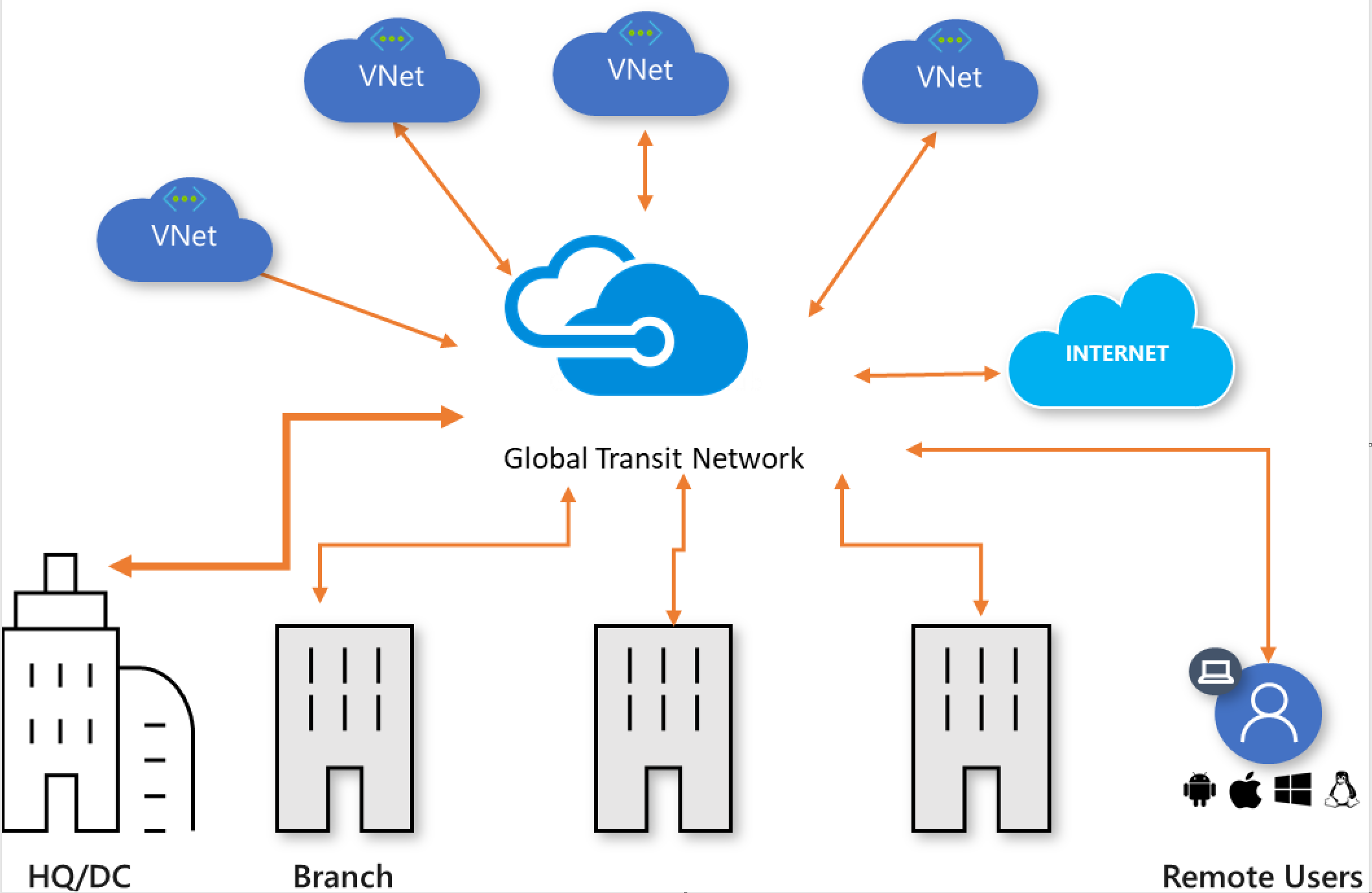

그림 1: 글로벌 전송 허브 및 스포크 네트워크

그림 1에서는 지리적으로 분산된 사용자, 물리적 사이트 및 VNet이 클라우드에서 호스트되는 네트워킹 허브를 통해 상호 연결된 글로벌 전송 네트워크의 논리적 보기를 보여 줍니다. 이 아키텍처에서는 네트워킹 엔드포인트 간에 논리적인 1홉 전송 연결을 사용하도록 설정합니다.

Virtual WAN의 글로벌 전송 네트워크

Azure Virtual WAN은 Microsoft에서 관리하는 클라우드 네트워킹 서비스입니다. 이 서비스가 구성된 모든 네트워킹 구성 요소는 Microsoft에서 호스트되고 관리됩니다. Virtual WAN에 대한 자세한 내용은 Virtual WAN 개요 문서를 참조하세요.

Azure Virtual WAN은 VNet, 분기 사이트, SaaS와 PaaS 애플리케이션 및 사용자에 있는 전 세계적으로 분산된 클라우드 워크로드 집합 간에 Any-to-Any 연결을 가능하게 하여 글로벌 전송 네트워크 아키텍처를 실현합니다.

그림 2: 글로벌 전송 네트워크 아키텍처 및 Virtual WAN

Azure Virtual WAN 아키텍처에서 Virtual WAN 허브는 Azure 지역에 프로비저닝되어 분기, VNet 및 원격 사용자를 연결하도록 선택할 수 있습니다. 물리적 분기 사이트는 프리미엄 또는 표준 ExpressRoute 또는 사이트 간 VPN을 통해 허브에 연결되고, VNet은 VNet 연결을 통해 허브에 연결되고, 원격 사용자는 사용자 VPN(지점 및 사이트 간 VPN)을 사용하여 허브에 직접 연결할 수 있습니다. 또한 가상 WAN은 한 지역의 VNet을 다른 지역의 가상 WAN 허브에 연결할 수 있는 지역 간 VNet 연결을 지원합니다.

스포크(분기, VNet, 사용자) 수가 가장 많은 지역에서 단일 가상 WAN 허브를 만든 다음 다른 지역의 스포크를 허브에 연결하여 가상 WAN을 설정할 수 있습니다. 이 설정은 적은 수의 원격 스포크가 있는 한 지역에 엔터프라이즈 공간 대부분이 있는 경우 좋은 옵션입니다.

허브 간 연결

엔터프라이즈 클라우드 공간은 여러 클라우드 지역에 걸쳐 있을 수 있으며, 물리적 사이트 및 사용자에게 가장 가까운 지역에서 클라우드에 액세스하는 것이 대기 시간 면에서 최적입니다. 글로벌 전송 네트워크 아키텍처의 핵심 원리 중 하나는 모든 클라우드 및 온-프레미스 네트워크 엔드포인트 간에 지역 간 연결을 사용하도록 설정하는 것입니다. 즉, 한 지역의 클라우드에 연결된 분기의 트래픽은 Azure 글로벌 네트워크에서 사용하도록 설정된 허브 간 연결을 사용하여 다른 지역에 있는 다른 분기 또는 VNet에 도달할 수 있습니다.

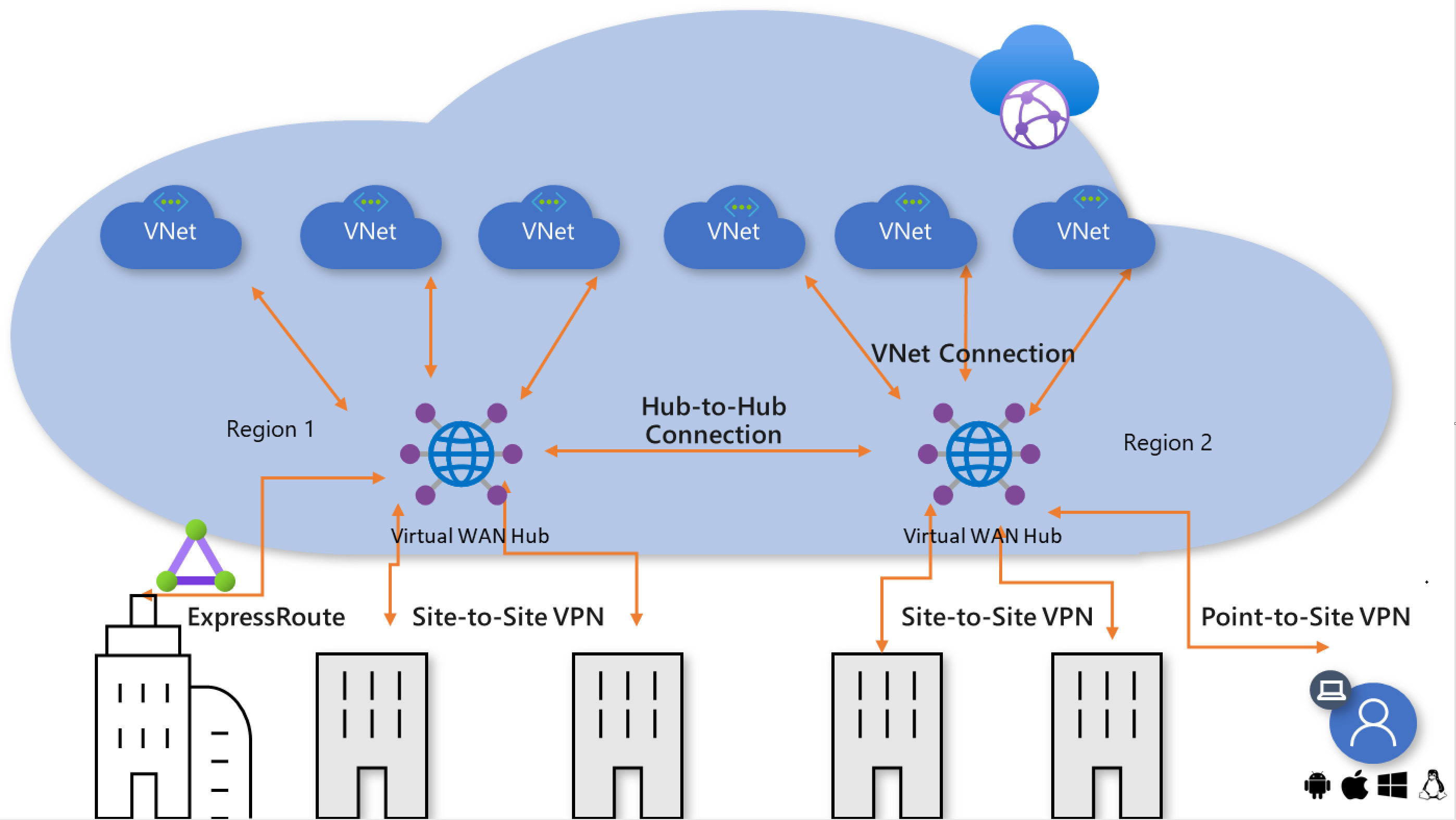

그림 3: 가상 WAN 지역 간 연결

단일 가상 WAN에서 여러 허브를 사용하도록 설정하는 경우 허브는 허브 간 링크를 통해 자동으로 상호 연결되므로 여러 지역에 걸쳐 분산된 분기와 VNet 간에 글로벌 연결을 사용할 수 있습니다.

또한 동일한 가상 WAN의 일부인 허브는 서로 다른 지역 액세스 및 보안 정책에 연결될 수 있습니다. 자세한 내용은 이 문서의 뒷부분에서 보안 및 정책 제어를 참조하세요.

Any-to-Any 연결

글로벌 전송 네트워크 아키텍처를 사용하면 가상 WAN 허브를 통해 Any-to-Any 연결이 가능합니다. 이 아키텍처에서는 빌드 및 유지 관리가 더 복잡한 스포크 간 전체 메시 또는 부분 메시 연결의 필요성을 제거하거나 감소시킵니다. 또한 메시 네트워크에 비해 허브 및 스포크 네트워크의 라우팅 제어는 구성 및 유지 관리가 더 쉽습니다.

글로벌 아키텍처의 컨텍스트에서 Any-to-Any 연결은 전 세계에 분산된 사용자, 분기, 데이터 센터, VNet 및 애플리케이션이 하나 이상의 “전송” 허브를 통해 서로 연결될 수 있도록 합니다. Azure Virtual WAN은 글로벌 전송 시스템 역할을 합니다.

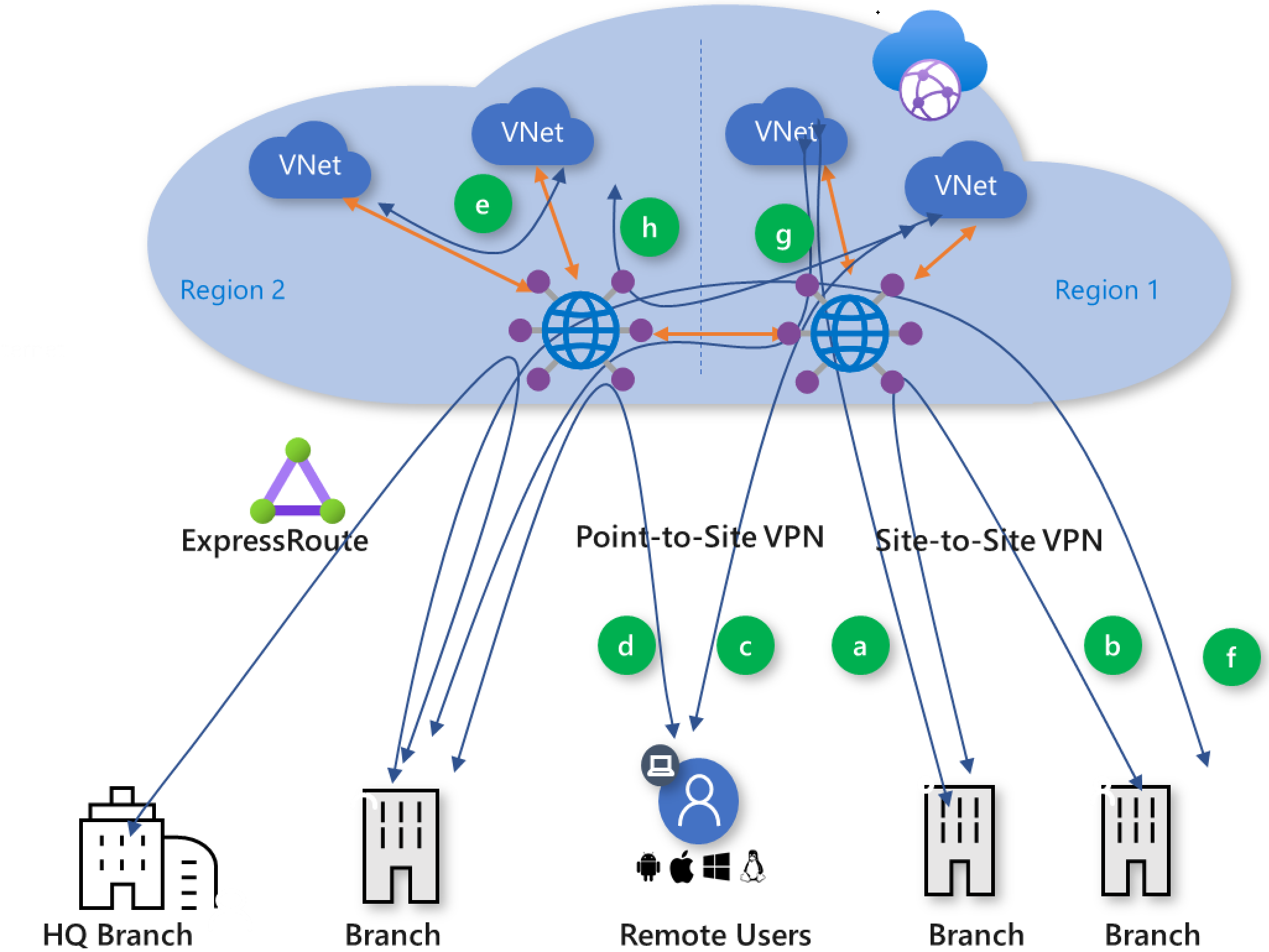

그림 4: 가상 WAN 트래픽 경로

Azure Virtual WAN은 다음과 같은 글로벌 전송 연결 경로를 지원합니다. 괄호 안의 문자는 그림 4에 매핑됩니다.

분기-VNet(a)
분기 간(b)
ExpressRoute Global Reach 및 Virtual WAN
원격 사용자-VNet(c)
원격 사용자-분기(d)
VNET 간(e)
분기-허브, 허브-분기(f)
분기-허브, 허브-VNet(g)
VNet-허브, 허브-VNet(h)

분기-VNet(a) 및 분기-VNet 지역 간(g)

Azure Virtual WAN은 분기-VNet을 주 경로로 지원합니다. 이 경로를 사용하여 Azure VNet에 배포된 Azure IAAS 엔터프라이즈 워크로드에 분기를 연결할 수 있습니다. 분기는 ExpressRoute 또는 사이트 간 VPN을 통해 가상 WAN에 연결될 수 있습니다. 트래픽은 VNet 연결을 통해 가상 WAN 허브에 연결되는 VNet에 전송됩니다. Virtual WAN은 분기 사이트로의 게이트웨이 전송을 자동적으로 가능하게 하므로 Virtual WAN에 대한 명시적 게이트웨이 전송은 필요하지 않습니다. Virtual WAN에 SD-WAN CPE를 연결하는 방법에 대해서는 Virtual WAN 파트너 문서를 참조하세요.

ExpressRoute Global Reach 및 Virtual WAN

ExpressRoute는 온-프레미스 네트워크를 Microsoft Cloud에 연결하기 위한 프라이빗하고 복원력 있는 방법입니다. Virtual WAN은 Express 경로 회로 연결을 지원합니다. 다음 ExpressRoute 회로 SKU를 Virtual WAN: 로컬, 표준 및 프리미엄에 연결할 수 있습니다.

Azure Virtual WAN을 사용할 때 ExpressRoute 간 전송 연결을 사용하도록 설정하는 두 가지 옵션이 있습니다.

ExpressRoute 회로에서 ExpressRoute Global Reach를 사용하도록 설정하여 ExpressRoute 간 전송 연결을 사용하도록 설정할 수 있습니다. Global Reach는 서로 다른 피어링 위치에 있는 ExpressRoute 회로를 함께 연결하여 개인 네트워크를 만들 수 있는 ExpressRoute 추가 기능입니다. Global Reach를 사용하면 글로벌 백본을 통해 최적의 경로를 사용할 수 있기 때문에 Global Reach 추가 기능을 사용하는 회로 간의 ExpressRoute 간 전송 연결에서는 Virtual WAN 허브를 전송하지 않습니다.
프라이빗 트래픽 라우팅 정책과 함께 라우팅 의도 기능을 사용하여 Virtual WAN 허브에 배포된 보안 어플라이언스로 ExpressRoute 전송 연결을 사용하도록 설정할 수 있습니다. 이 옵션에는 Global Reach가 필요하지 않습니다. 자세한 내용은 라우팅 의도 설명서의 ExpressRoute 섹션을 참조하세요.

분기 간(b) 및 분기 간 지역 간(f)

분기는 ExpressRoute 회로 및/또는 사이트 간 VPN 연결을 사용하여 Azure Virtual WAN 허브에 연결할 수 있습니다. 분기와 가장 가까운 지역에 있는 가상 WAN 허브에 분기를 연결할 수 있습니다.

이 옵션을 통해 기업은 Azure 백본을 활용하여 분기를 연결할 수 있습니다. 그러나 이 기능을 사용할 수 있더라도 Azure Virtual WAN을 통해 분기를 연결하는 이점을 프라이빗 WAN을 사용하는 것과 비교 평가해야 합니다.

참고 항목

Virtual WAN에서 분기 간 연결을 사용하지 않도록 설정 - 분기 간 연결을 사용하지 않도록 Virtual WAN을 구성할 수 있습니다. 이 구성은 VPN(S2S 및 P2S)과 Express 경로로 연결된 사이트 간의 경로 전파를 차단합니다. 이 구성은 분기-VNet 및 VNET 간 경로 전파 및 연결에 영향을 주지 않습니다. Azure Portal을 사용하여 이 설정을 구성하려면 Virtual WAN 구성 메뉴에서 설정: 분기 간 - 사용 안 함을 선택합니다.

원격 사용자-VNet(c)

원격 사용자 클라이언트에서 Virtual WAN으로 지점 및 사이트 간 연결을 사용하여 Azure에 대한 직접 보안 원격 액세스를 사용하도록 설정할 수 있습니다. 엔터프라이즈 원격 사용자는 더 이상 회사 VPN을 사용하여 클라우드에 헤어핀을 사용할 필요가 없습니다.

원격 사용자-분기(d)

원격 사용자-분기 경로를 사용하면 Azure에 대한 지점 및 사이트 간 연결을 사용하는 원격 사용자가 클라우드를 통해 전송하여 온-프레미스 워크로드 및 애플리케이션에 액세스할 수 있습니다. 이 경로를 통해 원격 사용자는 Azure 및 온-프레미스에 배포된 워크로드에 유연하게 액세스할 수 있습니다. 기업은 Azure Virtual WAN에서 중앙 클라우드 기반 보안 원격 액세스 서비스를 사용하도록 설정할 수 있습니다.

VNet 간 전송(e) 및 VNet 간 지역 간(h)

VNet 간 전송 기능을 사용하면 여러 VNet에서 구현된 다중 계층 애플리케이션을 상호 연결하기 위해 VNet에서 서로 연결할 수 있습니다. 필요에 따라 VNet 피어링을 통해 VNet을 서로 연결할 수 있으며, 이는 VWAN 허브를 통해 전송하지 않아도 되는 일부 시나리오에 적합합니다.

강제 터널링 및 기본 경로

Virtual WAN에서 VPN, ExpressRoute 또는 Virtual Network 연결에 기본 경로 사용을 구성하여 강제 터널링을 사용하도록 설정할 수 있습니다.

연결에서 기본 플래그 사용이 '사용'으로 설정된 경우 가상 허브는 학습된 기본 경로를 가상 네트워크/사이트 간 VPN/ExpressRoute 연결에 전파합니다.

사용자가 가상 네트워크 연결, VPN 연결 또는 ExpressRoute 연결을 편집할 때 이 플래그를 볼 수 있습니다. 사이트 또는 ExpressRoute 회로가 허브에 연결된 경우 기본적으로 이 플래그는 사용하지 않도록 설정됩니다. VNet을 가상 허브에 연결하기 위해 가상 네트워크 연결이 추가되면 기본적으로 사용하도록 설정됩니다. 기본 경로는 Virtual WAN 허브에서 시작되지 않습니다. 방화벽을 허브에 배포한 결과로 Virtual WAN 허브에서 이미 학습했거나 다른 연결된 사이트에서 강제 터널링이 사용하도록 설정된 기본 경로가 전파됩니다.

보안 및 정책 컨트롤

Azure Virtual WAN 허브는 하이브리드 네트워크에서 모든 네트워킹 엔드포인트를 상호 연결하고 잠재적으로 모든 전송 네트워크 트래픽을 표시합니다. 허브에 범프 인 더 와이어(bump-in-the-wire) 보안 솔루션을 배포하여 Virtual WAN 허브를 보안 가상 허브로 변환할 수 있습니다. Azure Firewall 배포하고, Virtual WAN 허브 내에서 차세대 방화벽 네트워크 가상 어플라이언스 또는 보안 SaaS(Software-as-a-Service)를 선택하여 클라우드 기반 보안, 액세스 및 정책 제어를 사용하도록 설정할 수 있습니다. 가상 허브 라우팅 의도를 사용하여 허브에서 보안 솔루션으로 트래픽을 라우팅하도록 Virtual WAN 구성할 수 있습니다.

Azure Firewall Manager에서 가상 WAN 허브의 Azure Firewall 오케스트레이션을 수행할 수 있습니다. Azure Firewall Manager는 글로벌 전송 네트워크에 대한 보안을 관리하고 스케일링하는 기능을 제공합니다. Azure Firewall Manager는 Azure Firewall과 함께 타사를 통해 라우팅, 글로벌 정책 관리, 고급 인터넷 보안 서비스를 중앙에서 관리하는 기능을 제공합니다.

Virtual WAN 허브에서 차세대 방화벽 네트워크 가상 어플라이언스를 배포하고 오케스트레이션하는 방법에 대한 자세한 내용은 가상 허브에 통합된 네트워크 가상 어플라이언스를 참조하세요. Virtual WAN 허브에 배포할 수 있는 SaaS 보안 솔루션에 대한 자세한 내용은 SaaS(Software-as-a-Service)를 참조하세요.

그림 5: Azure Firewall을 사용한 보안 가상 허브

Virtual WAN은 다음과 같은 글로벌 보안 전송 연결 경로를 지원합니다. 이 섹션의 다이어그램 및 트래픽 패턴은 Azure Firewall 사용 사례를 설명하지만 허브에 배포된 네트워크 가상 어플라이언스 및 SaaS 보안 솔루션에서 동일한 트래픽 패턴이 지원됩니다. 괄호 안의 문자는 그림 5에 매핑됩니다.

분기 및 VNet 간 보안 전송(c)
라우팅 의도에서 지원되는 가상 허브를 통해 분기 및 VNet 간 보안 전송(g)
VNet 간 보안 전송(e)
라우팅 의도에서 지원되는 가상 허브를 통해 VNet 간 보안 전송(h)
라우팅 의도에서 지원되는 분기 간 보안 전송(b)
라우팅 의도에서 지원되는 가상 허브를 통해 분기 간 보안 전송(f)
VNet-인터넷 또는 타사 보안 서비스(i)
분기인터넷 또는 타사 보안 서비스(j)

VNet 간 보안 전송(e), VNet 간 보안 전송 지역 간(h)

VNet 간 보안 전송을 사용하면 VNet이 Virtual WAN 허브에 배포된 보안 어플라이언스(Azure Firewall, NVA 및 SaaS 선택)를 통해 서로 연결할 수 있습니다.

VNet-인터넷 또는 타사 보안 서비스(i)

VNet-인터넷에서는 VNet이 가상 WAN 허브의 보안 어플라이언스(Azure Firewall, NVA 및 SaaS 선택)를 통해 인터넷에 연결할 수 있습니다. 지원되는 타사 보안 서비스를 통한 인터넷 트래픽은 보안 어플라이언스를 통과하지 않으며 타사 보안 서비스로 바로 라우팅됩니다. Azure Firewall Manager를 사용하여 지원되는 타사 보안 서비스를 통해 VNet-인터넷 경로를 구성할 수 있습니다.

분기인터넷 또는 타사 보안 서비스(j)

분기-인터넷 연결은 가상 WAN 허브의 Azure Firewall을 통해 분기가 인터넷에 연결할 수 있도록 합니다. 지원되는 타사 보안 서비스를 통한 인터넷 트래픽은 보안 어플라이언스를 통과하지 않으며 타사 보안 서비스로 바로 라우팅됩니다. Azure Firewall Manager를 사용하여 지원되는 타사 보안 서비스를 통해 분기-인터넷 경로를 구성할 수 있습니다.

분기 간 보안 전송, 분기 간 보안 전송 지역 간(b), (f)

분기는 ExpressRoute 회로 및/또는 사이트 간 VPN 연결을 사용하여 Azure Firewall을 사용한 보안 가상 허브에 연결할 수 있습니다. 분기와 가장 가까운 지역에 있는 가상 WAN 허브에 분기를 연결할 수 있습니다. Virtual WAN 허브에서 라우팅 의도를 구성하면 가상 WAN 허브에 배포된 보안 어플라이언스(Azure Firewall, NVA 및 SaaS 선택)에 의한 분기 간 동일한 허브 또는 분기 간 허브/지역 간 검사를 수행할 수 있습니다.

분기 및 VNet 간 보안 전송(c), 분기 및 VNet 간 보안 전송 지역 간(g)

분기 및 VNet 간 보안 전송을 사용하면 분기가 가상 WAN 허브와 동일한 지역에 있는 가상 네트워크 및 다른 지역의 다른 가상 WAN 허브에 연결된 다른 가상 네트워크와 통신할 수 있습니다(라우팅 의도에서만 지원되는 허브 간 트래픽 검사).

보안 가상 허브에서 기본 경로(0.0.0.0/0)를 어떻게 사용 설정하나요?

Virtual WAN 허브(보안 가상 허브)에 배포된 Azure Firewall은 인터넷 또는 모든 분기에 대한 신뢰할 수 있는 보안 공급자(VPN 또는 Express 경로를 통해 연결), 스포크 VNet 및 사용자(P2S VPN을 통해 연결)에 대한 기본 라우터로 구성될 수 있습니다. 이 구성은 Azure Firewall Manager를 사용하여 수행해야 합니다. 허브로의 트래픽 라우팅을 참조하여 분기(사용자 포함) 및 VNet-인터넷의 모든 트래픽을 구성합니다.

이는 두 단계로 구성되어 있습니다.

보안 가상 허브 경로 설정 메뉴를 사용하여 인터넷 트래픽 라우팅을 구성합니다. 방화벽을 통해 인터넷으로 트래픽을 보낼 수 있는 VNet 및 분기를 구성합니다.
허브 또는 신뢰할 수 있는 보안 공급자에서 Azure FW를 통해 인터넷(0.0.0.0/0)으로 트래픽을 라우팅할 수 있는 연결(VNet 및 분기)을 구성합니다. 이 단계를 수행하면 기본 경로가 선택한 분기 및 Connections를 통해 Virtual WAN 허브에 연결된 VNet에 전파됩니다.

보안 가상 허브의 온-프레미스 방화벽에 트래픽 강제 터널링

분기(VPN 또는 ER 사이트) 중 하나에서 가상 허브에 의해 이미 BGP를 통해 학습된 기본 경로가 이미 있는 경우 이 기본 경로는 Azure Firewall Manager 설정에서 얻은 기본 경로에 의해 재정의됩니다. 이 경우 VNet에서 허브를 입력하는 모든 트래픽과 인터넷으로 향하는 분기가 Azure Firewall 또는 신뢰할 수 있는 보안 공급자로 라우팅됩니다.
