Microsoft 데이터 센터는 심층 방어 전략을 구현하고, 클라우드 아키텍처를 안정적으로 보호하기 위해 여러 계층의 안전 장치를 사용하고, 인프라를 지원하도록 설계되었습니다. 중복성은 데이터 센터 가용성을 지원하기 위해 여러 수준의 모든 시스템에 기본 제공됩니다.
Microsoft는 전 세계에 분산된 데이터 센터 인프라를 만들어 수천 명의 온라인 서비스 지원하는 고도로 보안이 뛰어난 데이터 센터 시설을 보유하고 있습니다. 이 전역적으로 분산된 인프라는 애플리케이션을 사용자에게 더 가깝게 만들고, 데이터 보존을 유지하며, 고객에게 포괄적인 규정 준수 및 복원력 옵션을 제공하도록 설계되었습니다.
지역은 거대하고 복원력 있는 네트워크를 통해 상호 연결된 데이터 센터 집합입니다. 지역은 지리적 위치로 구성되며, 고객에게 특정 데이터 상주 및 규정 준수를 부여하려면 데이터와 애플리케이션을 가깝게 유지할 수 있는 기능이 필요합니다. 기본 제공 내결함성을 사용하면 지리적 위치가 전용 대용량 네트워킹 인프라에 대한 연결을 통해 전체 지역 오류를 견딜 수 있습니다.
지역 내에서 물리적으로 분리된 위치를 가용성 영역이라고 하며, 각각은 독립적인 전원, 냉각 및 네트워킹이 장착된 하나 이상의 데이터 센터로 구성됩니다. 가용성 영역을 사용하면 중요 업무용 애플리케이션을 고가용성 및 짧은 대기 시간 복제로 실행할 수 있습니다.

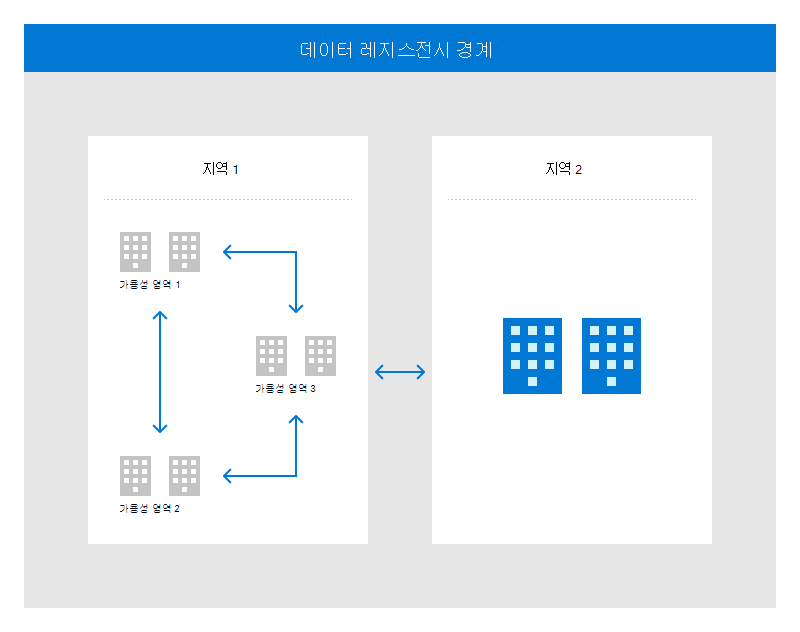

다음 그림에서는 글로벌 인프라가 고가용성, 재해 복구 및 백업을 위해 동일한 데이터 상주 경계 내에서 지역 및 가용성 영역을 페어링하는 방법을 보여 줍니다.
지리적으로 분산된 데이터 센터를 통해 Microsoft는 서비스를 고객에게 더 가깝게 제공하고, 네트워크 대기 시간을 줄이며, 지역 중복 백업 및 장애 조치(failover)를 허용할 수 있습니다.
상태
Microsoft 데이터 센터는 고객 SLA 및 서비스 요구 사항을 충족하기 위해 99.999% 가용성을 제공하도록 설계되었습니다. Microsoft는 24x7x365 서비스를 제공하는 시설의 글로벌 운영, 관리, 네트워크 및 지속 가능성에 상당한 투자를 하고 있습니다.
규정 준수 표준 및 요구 사항
Microsoft는 효율성을 높이고 혁신을 추진하기 위해 글로벌 인프라를 구축하는 데 150억 달러 이상을 투자하고 연구 개발에 90억 달러 이상을 투자했습니다. 따라서 Microsoft의 데이터 센터는 업계의 많은 시설보다 더 빠른 속도로 진화하고 있으므로 기존 데이터 센터 표준에 설명된 규범적 요구 사항을 따르지 않습니다. Microsoft는 세계 최대의 데이터 센터 포트폴리오 중 하나를 실행하는 데 제공되는 풍부한 운영 인사이트 외에도 IEEE 골드 북 데이터 및 타사 안정성 시뮬레이션 소프트웨어를 사용하여 데이터 센터 디자인 표준을 지속적으로 개선합니다. Microsoft 데이터 센터는 규정 준수 포트폴리오에서 설명한 대로 여러 규제 감사의 일부로 광범위하게 감사됩니다. Microsoft 데이터 센터의 완성도 수준은 규정 준수 포트폴리오 및 특히 ISO 22301 인증의 복원력을 통해 평가할 수 있습니다.
Microsoft는 ANSI/TIA-942 데이터 센터의 통신 인프라 Standard 따라 프로그램을 운영하지만, 이 표준의 일부는 Microsoft에 적용되지 않거나 다른 규정 및/또는 국가/지역별 요구 사항과 충돌합니다. 또한 Microsoft는 고객의 요구에 맞게 더 많은 성능 기반 접근 방식을 사용하기로 결정했습니다.
데이터 및 네트워크 중복성
중요한 데이터 센터 기능은 여러 계층의 중복 시스템을 사용하여 오류를 유지하고 서비스 중단을 최소화합니다. 디스크 수준의 로컬 중복 스토리지는 지역 간 중복성을 제공하는 지역 중복 스토리지를 사용하여 지역 내 데이터를 보호합니다. 신뢰할 수 있는 네트워크 통신을 보장하기 위해 Microsoft는 다양한 파이버 경로 및 중복 하드웨어를 소유하고 활용하여 오류 또는 서비스 중단으로부터 중요한 구성 요소를 보호합니다.
지역 복제는 대체 지리적 위치에 대한 중복성을 제공하는 데 사용됩니다. 데이터 내구성은 서로 다른 데이터 센터의 여러 데이터베이스에서 데이터를 동기적으로 복제하여 가져옵니다. 복원 테스트는 클라우드가 소유한 모든 백업 데이터에 대해 수행됩니다. 재해 복구는 다른 지역의 데이터 센터에 비동기 복제를 통해 수행됩니다.
용량
Cloud Operations는 고객 및 내부 사용을 위해 필요한 용량을 구조화하고 사용할 수 있도록 향후 요구 사항을 예측하는 전담 용량 팀입니다. 시스템은 서비스 성능, 가용성, 서비스 사용률, 스토리지 사용률, 네트워크 대기 시간 및 감사 로그 용량을 보장하기 위해 모니터링됩니다. 또한 Microsoft는 대역폭, 트랜잭션 용량 및 스토리지 용량에 대한 서비스 거부 공격의 영향으로부터 데이터 센터를 보호합니다.
모든 서비스 팀에는 데이터 센터 모델의 주요 기능으로 용량 계획과 데이터 복제 계획이 포함되어 정보 처리, 통신 및 환경 지원에 필요한 용량이 있는지 확인합니다.
전원
Microsoft의 데이터 센터에는 백업 전원을 제공하는 현장 발전기가 포함된 전용 24x7 무정전 전원 공급 장치(UPS) 및 긴급 전원 지원이 있습니다. UPS와 발전기 모두에 정기 유지 관리 및 테스트를 시행하며 운영팀은 긴급 연료 공급을 위해 현지 공급 업체와 계약 협정을 맺고 있습니다. 데이터 센터에는 또한 중요한 전기 구성 요소를 포함한 전력 시스템을 모니터링하는 전용 시설 운영 센터가 있습니다.
Microsoft 데이터 센터에는 보호 공간과 케이블에 대한 적절한 레이블이 장착되어 있습니다. 전력 인프라 장비는 환경 위험으로부터 보호하기 위해 설계된 환경에 배치됩니다. 도난 또는 이동 손상에 대한 보호를 제공하려면 모든 휴대용 온라인 서비스 자산이 잠겨 있거나 고정되어 있어야 합니다. 전원 케이블은 바닥 아래, 케이블 트레이의 오버헤드, 캐비닛 내에서 작동하여 부품 이동 및 우발적 손상으로부터 보호합니다. 모든 전기 공간은 카드 판독기 또는 추가 키 잠금 뒤에 적절하게 있습니다. 액세스 복도, 외부 입구 및 장비 야드는 모두 비디오 감시를 통해 모니터링됩니다. 또한 전력 시스템은 시설 및 발전기 및 UPS 시스템에 여러 개의 전원/유틸리티 피드를 사용하여 중복성을 보호의 한 형태로 활용합니다.
최소한의 필수 운영 기능으로 전력을 유지할 수 있는 정보 시스템에 대해 장기 대체 전원 공급 장치가 구현됩니다. 전원이 고장나거나 허용할 수 없는 전압 수준으로 떨어지면 UPS 시스템이 즉시 온라인 상태가 됩니다. 이렇게 하면 생성기가 인계될 때까지 서버를 실행할 수 있는 충분한 전원이 제공됩니다. 비상 발전기는 확장된 가동 중단, 계획된 유지 관리를 위한 백업 전력을 제공하며 자연 재해가 발생할 경우 현장 연료 매장량으로 데이터 센터를 운영할 수 있습니다.
Microsoft 데이터 센터(임대 및 완전 관리)는 UPS 및 발전기 시스템에서 백업하는 전용 회로에서 오버헤드 비상 조명의 형태로 비상 조명을 구현합니다. 자동 비상 조명은 전국 소방보호협회(NFPA) 생명안전법 또는 해당 지역 코드/법률에 따라 구현됩니다. 유틸리티 전원이 손실되면 비상 조명이 자동으로 UPS 및 발전기 시스템에서 제공하는 전원으로 전환됩니다. 데이터 센터 내의 비상 조명 시스템은 일상적인 유지 관리를 수행하여 올바른 작업 순서로 유지합니다.
유지 관리
시스템 유지 관리 정책 및 절차는 Microsoft의 온라인 서비스 물리적 및 환경 보안 Standard 따라 적용됩니다. 운영 효율성을 보장하기 위해 모든 Microsoft 장비 및 시스템이 정기적으로 유지 관리됩니다. 모든 장비 또는 시스템의 유지 관리는 제조업체의 권장 사항에 따라 수행되고, 승인된 직원이 수행하고, 유지 관리 티켓에 기록되어야 합니다.
서로 다른 유형의 시스템을 유지하는 두 개의 자산 팀이 있습니다.
CE(중요 환경) 팀:
- CE는 시설의 운영 인프라를 구성하는 전기, 기계 및 물리적 시스템에 대한 시설 관리를 제공하는 팀입니다. CE 팀은 CE 구성 요소에서 수행되는 모든 유지 관리 활동을 예약, 수행, 문서화 및 검토합니다. Microsoft 데이터 센터는 컴퓨터화된 시스템을 사용하여 유지 관리 일정 및 작업 주문을 관리합니다.
- DCM(Datacenter 관리)은 사이트 또는 원격으로 수행되는 모든 CE 유지 관리를 담당합니다. CE 유지 관리는 MOP(절차 방법)라는 필수 단계별 문서에 규정됩니다. MOP는 작업을 시작하기 전에 데이터 센터 관리에 의해 검토/승인됩니다.
Site Services 팀:
- Site Services는 Microsoft 데이터 센터에 있는 Microsoft 온라인 서비스 자산의 서비스를 제공하는 팀입니다. DC Site Services 팀은 데이터 센터에서 프로비저닝 서비스를 프로비전하는 속성에 속하는 자산에 대한 스마트 손/휴식 수정 서비스를 제공합니다. 예를 들어 물리적 유지 관리가 필요한 자산은 DC Site Services 팀의 스마트 핸드 서비스를 요청할 수 있습니다. Microsoft 자산에 대한 모든 Site Services 작업은 워크플로 발권 도구 내의 작업 티켓에서 예약, 수행, 문서화 및 검토되며 승인된 작업 티켓 없이는 작업을 수행할 수 없습니다.
- TPM(기술 프로그램 관리자) 및 DCM 팀은 데이터 센터에서 발생하는 모든 Site Services 작업과 오프사이트에서 자산을 전송해야 하는 작업을 담당합니다. Site Services 유지 관리는 물리적 보안 메커니즘에 의해 제어되고 보호되는 데이터 센터의 영역에서 수행됩니다.
CE 구성 요소를 시설에서 제거해야 하는 경우 DCM에서 장비 처리를 승인합니다. 대부분의 경우 CE 구성 요소는 현장 유지 관리를 받고 시설에서 제거되지 않습니다. 오프사이트 전송이 필요한 속성 자산(예: 네트워크 디바이스 또는 서버)에는 명시적 자산 소유자 승인이 있어야 합니다.
클라우드 내의 디지털 미디어는 제거되도록 이동하지 않는 한 공동 배치 공간에서 전송되지 않을 수 있습니다. 이러한 자산이 파괴되면 CCTV 카메라 범위 아래에 있는 잠긴 저장소 저장소에 저장됩니다. 자산이 파괴될 준비가 되면 자산 관리의 물리적 보안 책임자와 Microsoft 정규직 직원이 공동 배치 공간에서 현장 파쇄가 발생할 위치까지 잠긴 쓰레기통을 호위해야 합니다. 데이터 센터와 Microsoft 감독 하에 파쇄가 발생하므로 Microsoft 자산은 데이터 센터의 제어 영역을 벗어나지 않습니다.
시스템 유지 관리 도구에 대한 액세스를 포함하여 작업을 시작하기 전에 모든 유지 관리 작업을 승인해야 합니다. Microsoft 인프라는 Datacenter 액세스 도구(DCAT) 내에서 액세스 수준을 만들어 유지 관리 도구 제어를 구현했습니다. 각 시설에는 특수 유지 관리 도구의 저장을 위한 제한된 물리적 잠금 상자 또는 액세스 제어 공간이 포함되어 있습니다. 잠금 상자 또는 스토리지 룸에 대한 액세스는 유지 관리 도구에 대한 무단 액세스를 금지하기 위해 DCAT 도구에서 제어됩니다. 이 프로그램은 승인된 액세스 권한이 있는 직원만 도구에 액세스할 수 있도록 합니다. Site Services 팀은 일상적인 인벤토리 검사를 수행하여 모든 도구의 상태 확인합니다. 데이터 센터 관리 팀과 물리적 보안 팀은 분기별로 DCAT 액세스 목록에 대한 감사를 수행하여 유지 관리 담당자의 액세스 목록을 최신 상태로 유지합니다. 직원 종료 또는 이전은 액세스 목록의 수동 업데이트를 통해 즉시 반영됩니다. 잠금 상자 또는 유지 관리 스토리지 룸에 대한 액세스는 모든 조사에 사용할 수 있는 액세스 배지 판독기 로그에서 추적됩니다.
Site Services 팀은 데이터 센터 내에서 사용할 승인된 유지 관리 도구의 인벤토리를 유지 관리합니다. 유지 관리 담당자는 제공된 유지 관리 도구를 사용하도록 지시됩니다. 데이터 센터에서 제공하지 않는 도구를 사용하려면 DCM(Datacenter Management) 승인이 필요합니다. 실제 손 도구는 이러한 유형의 제어에서 제외됩니다.
Microsoft 데이터 센터는 중요한 데이터 센터 인프라 시스템(중요 환경 팀) 및 데이터 센터 운영(Site Services 팀)을 지원하기 위해 상주 유지 관리 담당자를 유지 관리합니다. 중요 환경 및 Site Services 팀은 현장에서 예비를 유지 관리하는 중요한 보안 및 기술 시스템 구성 요소를 확인했습니다. 중요한 정보 시스템 서비스는 데이터 센터 중 하나에서 인시던트로 인한 서비스 중단을 방지하기 위해 둘 이상의 데이터 센터에서 프로비전됩니다.
