바코드 데이터 소스를 사용하여 바코드 이미지 생성

전자 보고(ER) 프레임워크를 사용하여 필요한 전자 및 인쇄 가능한 아웃바운드 문서를 생성하기 위해 실행할 수 있는 ER 형식 구성 요소를 설계할 수 있습니다. 아웃바운드 문서를 Microsoft Office 형식으로 생성하려면 Microsoft Excel 문서 또는 Microsoft Word 문서를 보고서 템플릿으로 사용하여 보고서 레이아웃을 지정해야 합니다. ER Operations Designer를 사용하면 Excel 또는 Word 문서를 ER 형식의 템플릿으로 첨부할 수 있습니다. 첨부된 템플릿의 다음 명명된 요소는 구성된 형식 구성 요소의 요소와 연결됩니다.

• Word의 콘텐츠 컨트롤
• Excel의 명명된 시트, 범위, 셀, 도형 및 이미지

이러한 명명된 요소는 ER 형식이 실행될 때 생성된 문서에 입력되는 데이터의 자리 표시자로 사용됩니다. ER 형식 요소는 데이터 소스에 바인딩됩니다. 이러한 데이터 소스는 런타임에 생성된 문서에 입력할 데이터를 지정합니다. 자세한 내용은 ER을 사용하여 생성한 문서에 이미지 및 도형 포함을 참조하십시오.

ER은 이제 바코드 데이터 소스 유형을 지원합니다. 따라서 이제 지정된 텍스트의 바코드를 나타내는 이미지를 생성할 수 있습니다. ER 형식을 구성할 때 바코드 유형의 데이터 소스를 지정하여 바코드 이미지를 생성할 수 있습니다. 이후 주문, 송장, 포장 명세서 및 영수증과 같은 생성된 비즈니스 문서에 해당 이미지를 추가할 수 있습니다. 또한 제품 및 선반 레이블, 포장 및 배송 레이블과 같은 다양한 종류의 레이블에 추가할 수 있습니다.

다음 자리 표시자는 보고서 템플릿에서 바코드 이미지를 입력하는 데 사용할 수 있습니다.

• Word용 그림 콘텐츠 제어
• Excel의 그림 개체

바코드 유형의 데이터 소스를 사용하여 다음 형식의 바코드를 생성할 수 있습니다.

• 1차원 바코드:

  • 코다바
  • 코드 39
  • 코드 93
  • 코드 128
  • EAN-8
  • EAN-13
  • ITF-14
  • 지능형 메일
  • MSI
  • 플레시
  • PDF417
  • UPC-A
  • UPC-E

• 2차원 바코드:

  • 아즈텍
  • 데이터 매트릭스
  • QR 코드

바코드 데이터 소스를 구성할 때 이미지를 생성하는 데 사용되는 특정 렌더링 매개 변수를 정의할 수 있습니다.

• 너비 – 바코드의 너비를 픽셀 단위로 지정합니다. 값이 0(영)이면 기본 너비가 사용됨을 나타냅니다. 의미는 형식에 따라 다를 수 있습니다.
• 높이 – 바코드의 높이를 픽셀 단위로 지정합니다. 0(영) 값은 기본 높이가 사용됨을 나타냅니다. 의미는 형식에 따라 다를 수 있습니다.
• 여백 – 바코드의 여백 크기를 픽셀 단위로 지정합니다. 여백은 명확하게 유지되어야 하는 바코드의 각 측면 영역입니다(여백 영역). 값 0(영)은 기본 여백이 사용됨을 나타냅니다. 의미는 형식에 따라 다를 수 있습니다.
• 출력 콘텐츠 – 인코딩된 정보를 텍스트로 포함하는 바코드 이미지를 생성하려면 값을 예 로 설정합니다. 기본값은 아니요 입니다.
• 인코딩 – 생성된 바코드 이미지에 인코딩되는 문자 유형을 지정합니다. 기본적으로 UTF-8 인코딩이 사용됩니다.

중요

새 바코드 데이터 소스를 추가할 때 다른 항목(컨테이너) 아래에 중첩 요소로 배치해야 합니다.

바코드 데이터 소스를 형식의 셀 요소에 바인딩하고 셀 요소가 Word 콘텐츠 컨트롤 또는 Excel 그림을 나타내는 경우 데이터 소스는 해당 바인딩에 스트링 유형의 단일 매개 변수가 있는 함수로 표시됩니다. . 이 매개 변수를 사용하여 바코드 이미지로 변환하고 생성된 바코드를 스캔할 때 읽어야 하는 텍스트를 지정해야 합니다.

이 기능에 대한 자세한 내용은 이 항목의 예시를 완료하십시오.

예:, 지급할 금액을 인코딩하는 바코드가 포함된 지급 수표 생성

이 예시에서는 시스템 관리자 또는 전자 보고 함수 컨설턴트 역할의 사용자가 바코드가 포함된 Excel 형식의 아웃바운드 문서를 생성하는 데 사용되는 템플릿이 포함된 ER 형식을 구성할 수 있는 방법을 보여줍니다. 다음은 관련된 단계에 대한 개요입니다.

1. 전제 조건을 완료합니다.

2. 구성 공급자를 활성화합니다.

3. 제공된 ER 솔루션을 가져옵니다.

4. 지급 수표를 생성합니다.

5. 생성된 지급 수표를 검토합니다.

6. 제공된 ER 솔루션의 형식을 수정합니다.

   1. 새 수표 템플릿을 적용합니다.

   2. 새 바코드 데이터 소스를 추가합니다.

   3. 새 형식 요소를 바인딩합니다.

   4. 수정된 버전을 테스트 실행에 사용할 수 있도록 합니다.

      1. 수정된 형식 버전을 완료합니다.
      2. 초안 버전을 사용할 수 있도록 합니다.

7. 지급 수표를 생성합니다.

8. 생성된 수표를 PDF로 변환합니다.

이 예시에서는 지급 수표를 생성하도록 구성된 제공된 ER 솔루션을 사용합니다. 이 솔루션은 지급할 금액이 숫자와 텍스트로 모두 쓰여진 지급 수표를 생성합니다. 지급 금액이 인코딩되고 바코드 스캐너를 사용하여 읽을 수 있는 생성된 바코드도 수표에 포함되도록 이 ER 솔루션을 수정합니다.

단계는 Microsoft Dynamics 365 Finance의 USMF 회사에서 완료할 수 있습니다.

전제 조건 완료

이 예를 완료하려면 다음 역할 중 하나에 대해 재무의 USMF 회사에 대한 액세스 권한이 있어야 합니다.

• 전자 보고 기능 컨설턴트
• 시스템 관리자

ER을 사용하여 생성하는 문서에 이미지 및 모양 포함 항목의 예시를 아직 완료하지 않은 경우 샘플 ER 솔루션의 다음 구성을 다운로드하십시오.

콘텐츠 설명	파일 이름
ER 데이터 모델 구성	cheques.xml용 모델
ER 형식 구성	format.xml 인쇄 확인

또한 제공된 ER 솔루션에 대해 수정된 템플릿이 포함된 다음 Excel 파일을 다운로드합니다.

콘텐츠 설명	파일 이름
보고서 템플릿	템플릿 Excel.xlsx 확인

구성 공급자 활성화

1. 조직 관리 > 작업 영역 > 전자 보고 로 이동합니다.

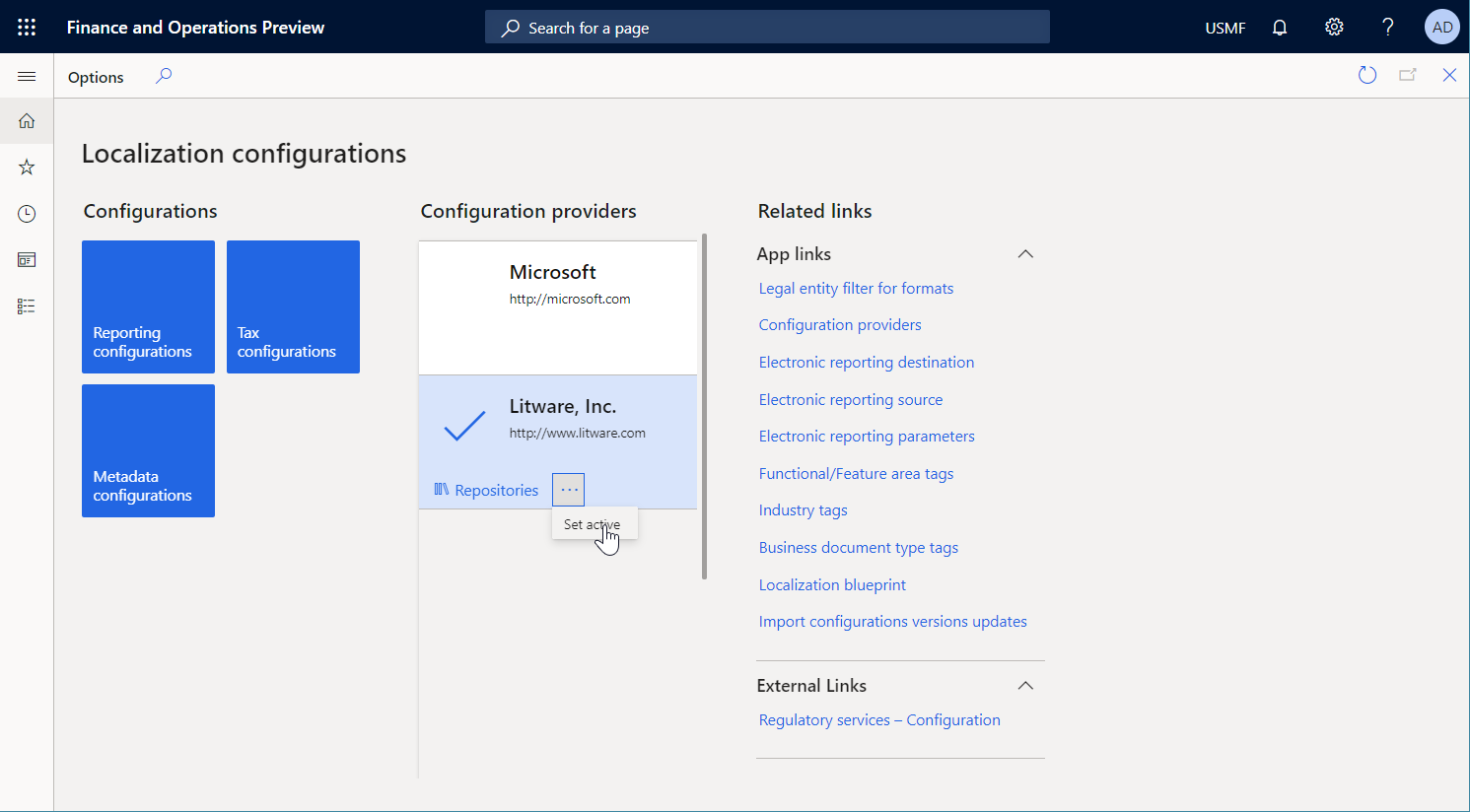

2. 현지화 구성 페이지의 구성 공급자 섹션에서 Litware, Inc. 샘플 회사의 구성 공급자가 나열되어 있고 활성으로 표시되어 있는지 확인합니다. 목록에 없거나 활성으로 표시되지 않은 경우 구성 공급자 생성 및 활성으로 표시 항목의 단계를 따르십시오.

제공된 ER 솔루션 가져오기

1. 조직 관리 > 작업 영역 > 전자 보고 로 이동합니다.

2. 현지화 구성 페이지의 구성 섹션에서 보고 구성 타일을 선택합니다.

3. 구성 페이지 에서 구성 트리에서 검사용 모델 구성을 사용할 수 없는 경우 다음 단계에 따라 ER 데이터 모델 구성을 가져옵니다.

   1. 작업 창에서 XML 파일에서 > Exchange 로드 를 선택합니다.
   2. 대화 상자에서 찾아보기 를 선택하고 cheques.xml 파일에 대한 모델을 찾아 선택한 다음 확인 을 선택합니다.

4. 구성 트리에서 수표 인쇄 형식 구성을 사용할 수 없는 경우 다음 단계에 따라 ER 형식 구성을 가져옵니다.

   1. 작업 창에서 XML 파일에서 > Exchange 로드 를 선택합니다.
   2. 대화 상자에서 찾아보기 를 선택하고 검사 인쇄 format.xml 파일 을 찾아 선택한 다음 확인 을 선택합니다.

5. 구성 트리에서 수표 모델 을 확장합니다.

6. 구성 트리에서 가져온 ER 구성 목록을 검토합니다.

지급 수표 생성

1. 현금 및 은행 관리 >로 이동합니다. 은행 계좌 > 은행 계좌.

2. 은행 계좌 페이지에서 USMF OPER 계좌를 선택합니다.

3. 판매 주문 세부 정보 페이지의 작업 창에 있는 판매 주문 탭에 있는 유지 보수 그룹에서 취소 를 선택합니다.

4. 레이아웃 확인 페이지에서 편집 을 선택합니다.

5. 일반 FastTab에서 보충 작업 릴리스 자동화 옵션을 예 로 설정합니다.

6. 내보내기 형식 구성 필드에서 이전에 가져온 검사 인쇄 형식 ER 형식을 선택합니다.

7. 작업 창에서 인쇄 를 선택합니다.

8. 대화 상자에서 협상 가능한 수표 형식 옵션을 예 로 설정한 다음 확인 을 선택합니다.



생성된 지급 수표 검토

• Excel에서 생성된 수표를 엽니다.

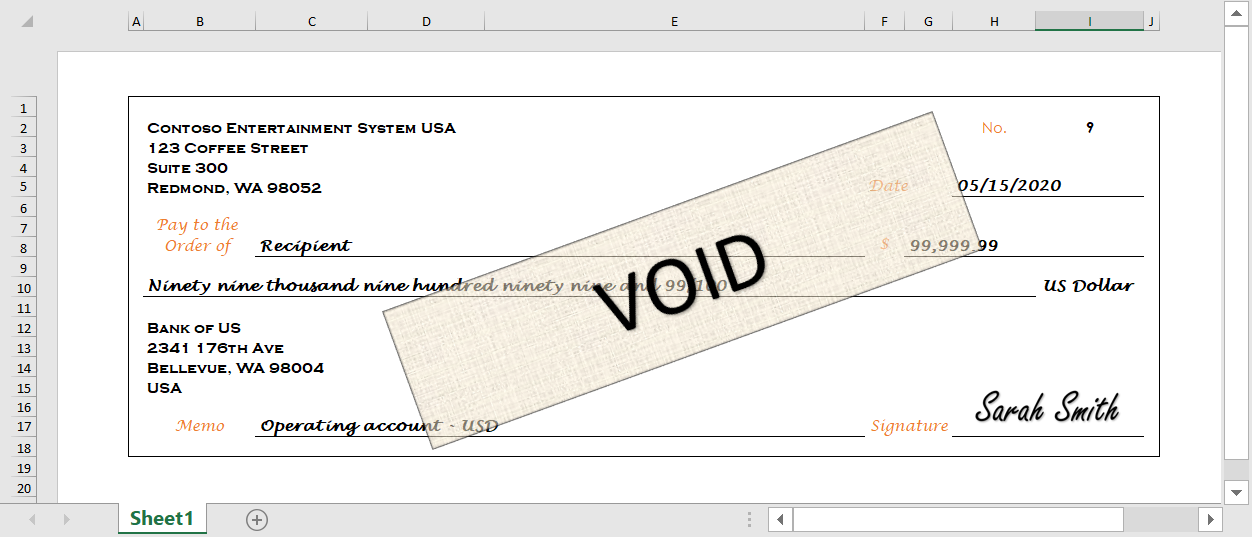

2. 생성된 수표를 검토합니다.



제공된 ER 솔루션의 형식 수정

새 수표 템플릿 적용

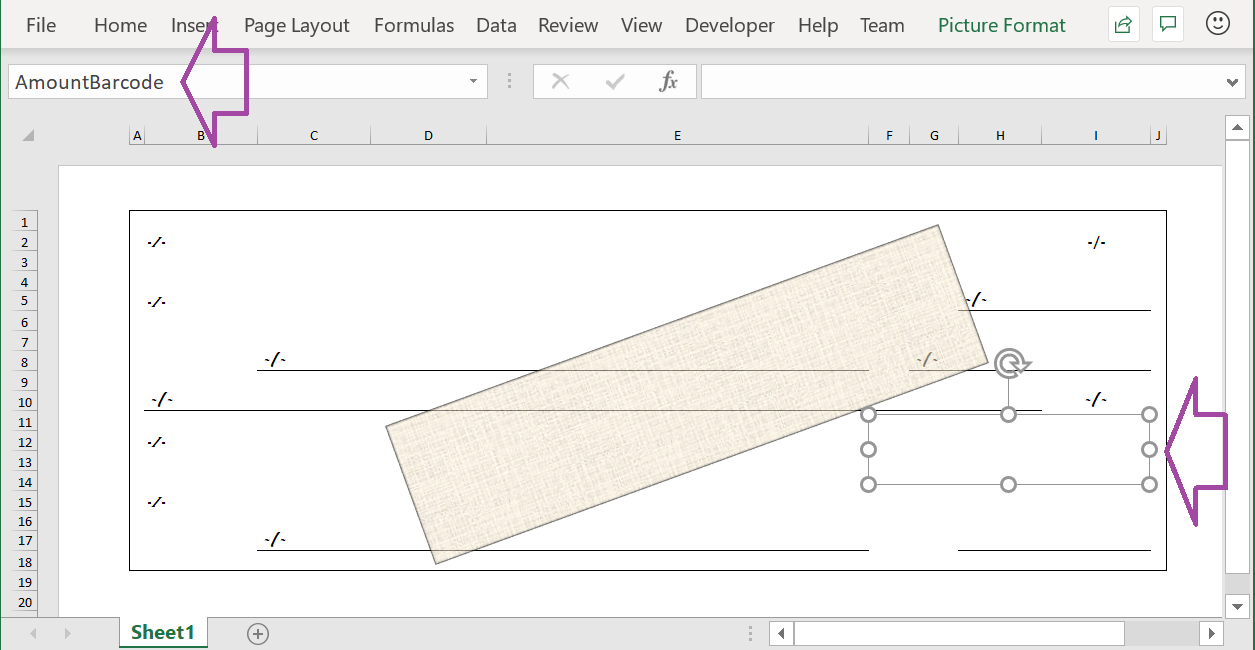

Excel 데스크톱 애플리케이션을 사용하여 이전에 가져온 Check 템플릿 Excel.xlsx 파일을 열 수 있습니다. 이 템플릿은 제공된 ER 솔루션에서 지급 수표를 생성하는 데 사용한 템플릿과 다릅니다. 또한 바코드 이미지에 대한 AmountBarcode 요소를 포함합니다.

이제 ER 솔루션을 수정한 다음 수정된 템플릿을 다시 적용해야 합니다.

1. 조직 관리 > 작업 영역 > 전자 보고 로 이동합니다.

2. 현지화 구성 페이지의 구성 섹션에서 보고 구성 을 선택합니다.

3. 구성 페이지의 구성 트리에서 수표 모델 을 확장하고 수표 인쇄 형식 을 선택합니다.

4. 작업 창에서 디자이너 를 선택합니다.

5. ER Operations 디자이너에서 페이지 오른쪽의 매핑 탭을 선택한 다음 왼쪽의 형식 트리 창에서 확장/축소 를 선택합니다.

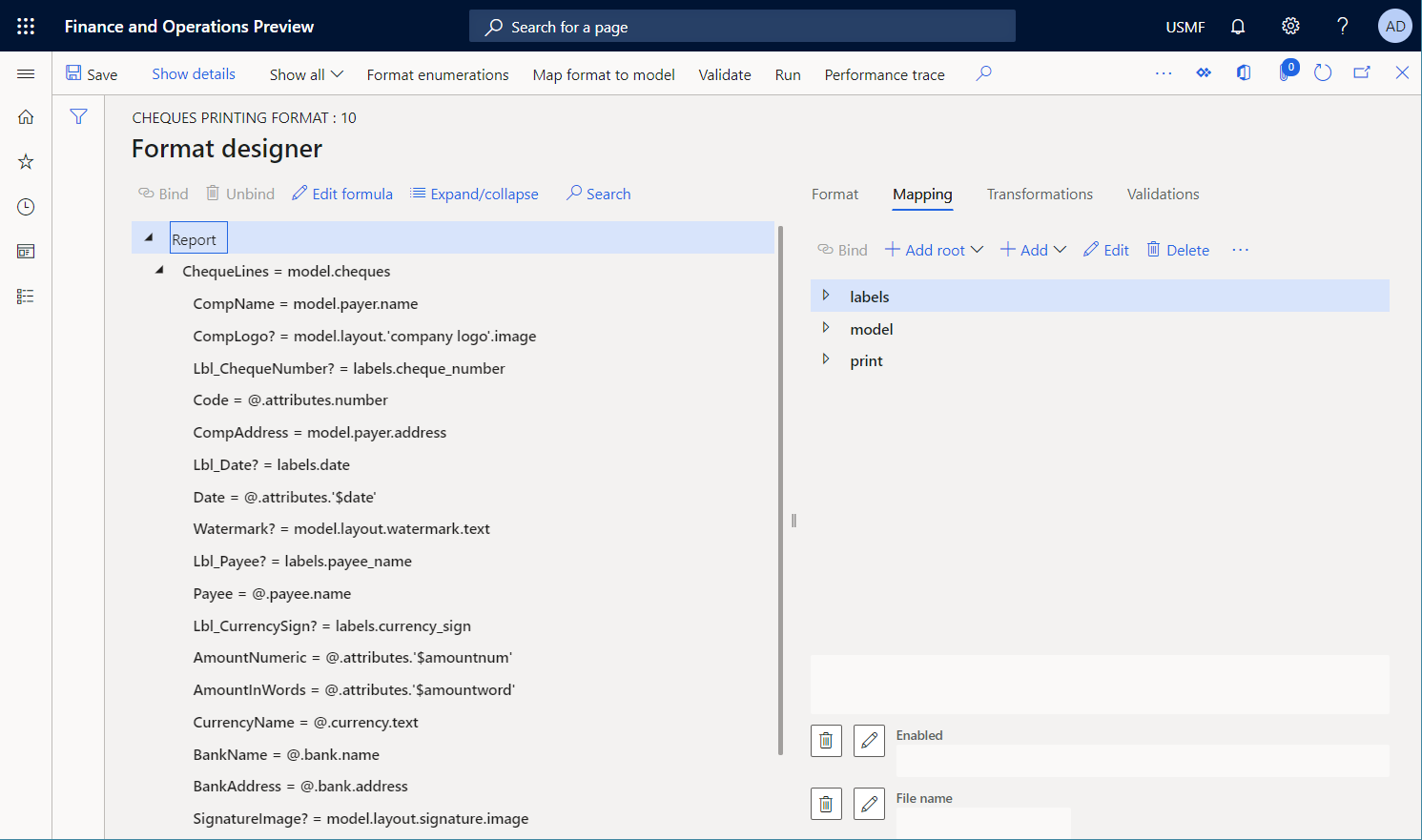

6. 모든 셀 형식 요소는 적절한 데이터 소스에 바인딩됩니다.



7. 페이지 오른쪽에 있는 형식 탭을 선택합니다.

8. 작업 창에서 줄임표(...)를 선택한 다음 가져오기 를 선택합니다.

9. 가져오기 그룹에서 Excel에서 업데이트 를 선택한 다음 템플릿 업데이트 를 선택합니다.

10. 대화 상자에서 컴퓨터에 저장된 Check template Excel.xlsx 파일을 찾아 선택한 다음 확인 을 선택하여 선택한 템플릿을 적용해야 하는지 확인합니다.

11. 페이지 오른쪽의 매핑 탭을 선택한 후 왼쪽의 서식 트리 창에서 확장/축소 를 선택합니다.

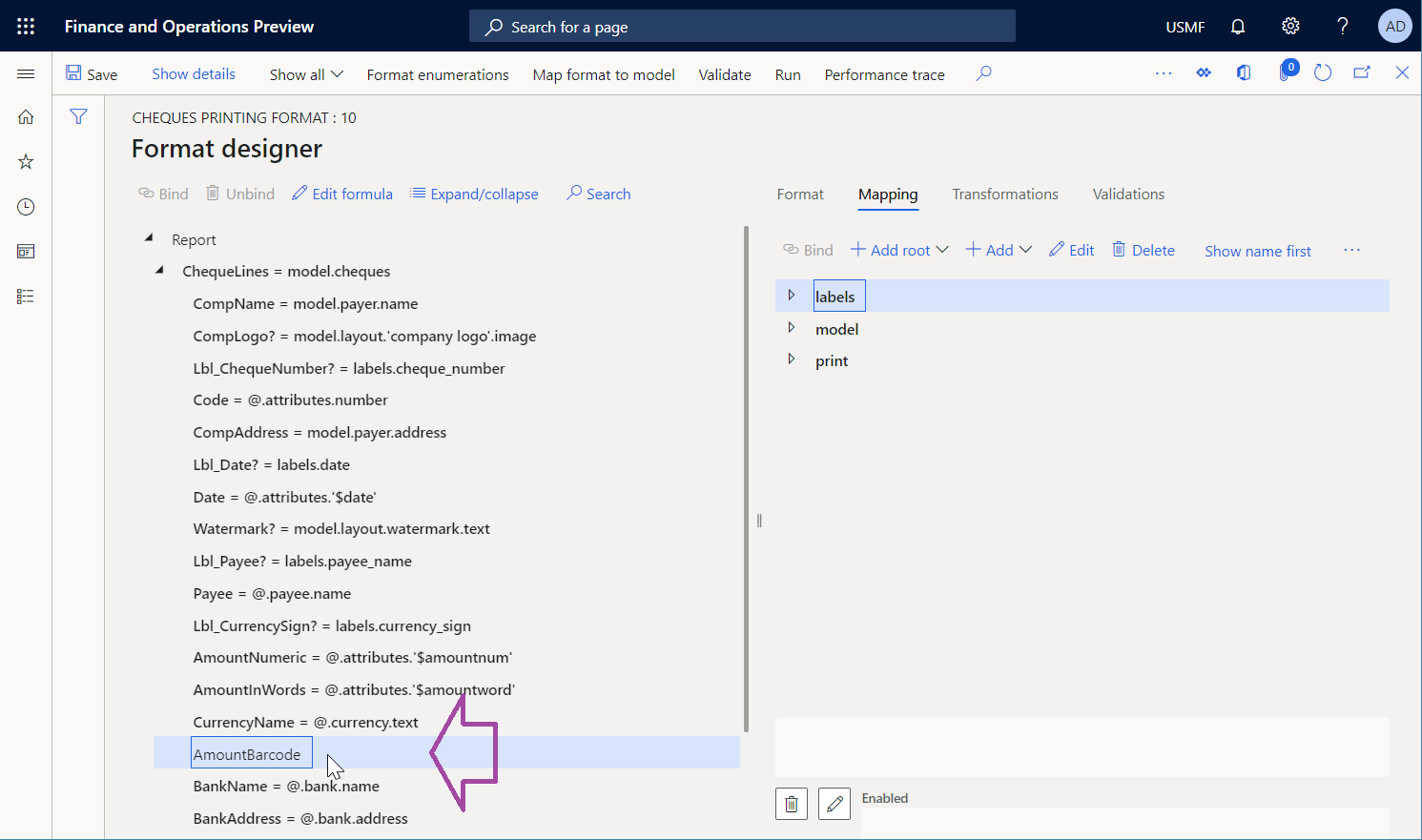

12. AmountBarcode 셀 요소가 형식에 추가되었습니다. 이 요소는 수정된 Excel 템플릿에 바코드 이미지의 자리 표시자로 추가된 AmountBarcode 요소와 연결됩니다.



새 바코드 데이터 소스 추가

다음으로 바코드 유형의 새 데이터 소스를 추가해야 합니다.

1. ER 작업 디자이너의 페이지 오른쪽에 있는 매핑 탭에서 인쇄 데이터 소스를 선택합니다.

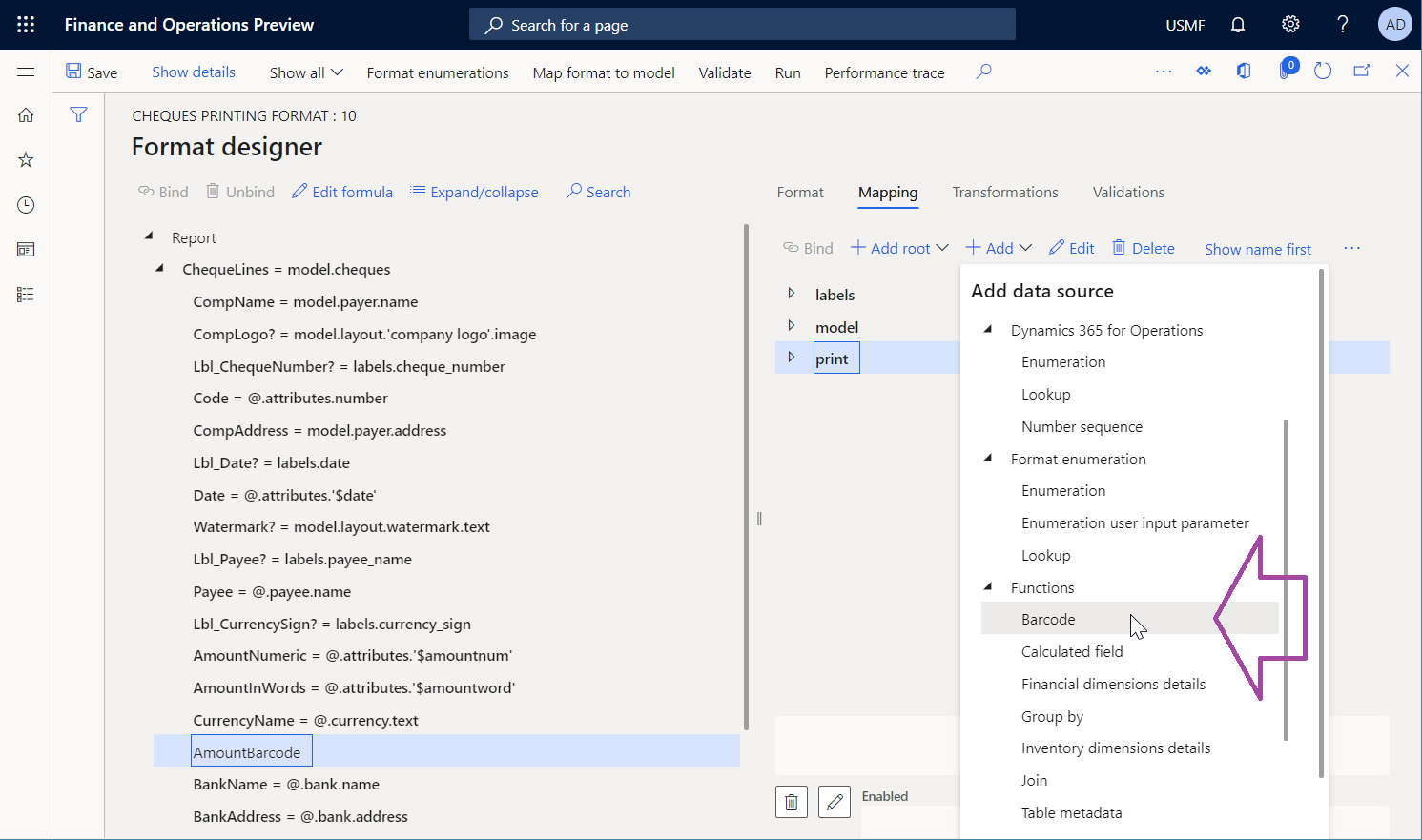

2. 추가 를 선택한 다음, 함수 그룹에서 바코드 데이터 원본 유형을 선택합니다.

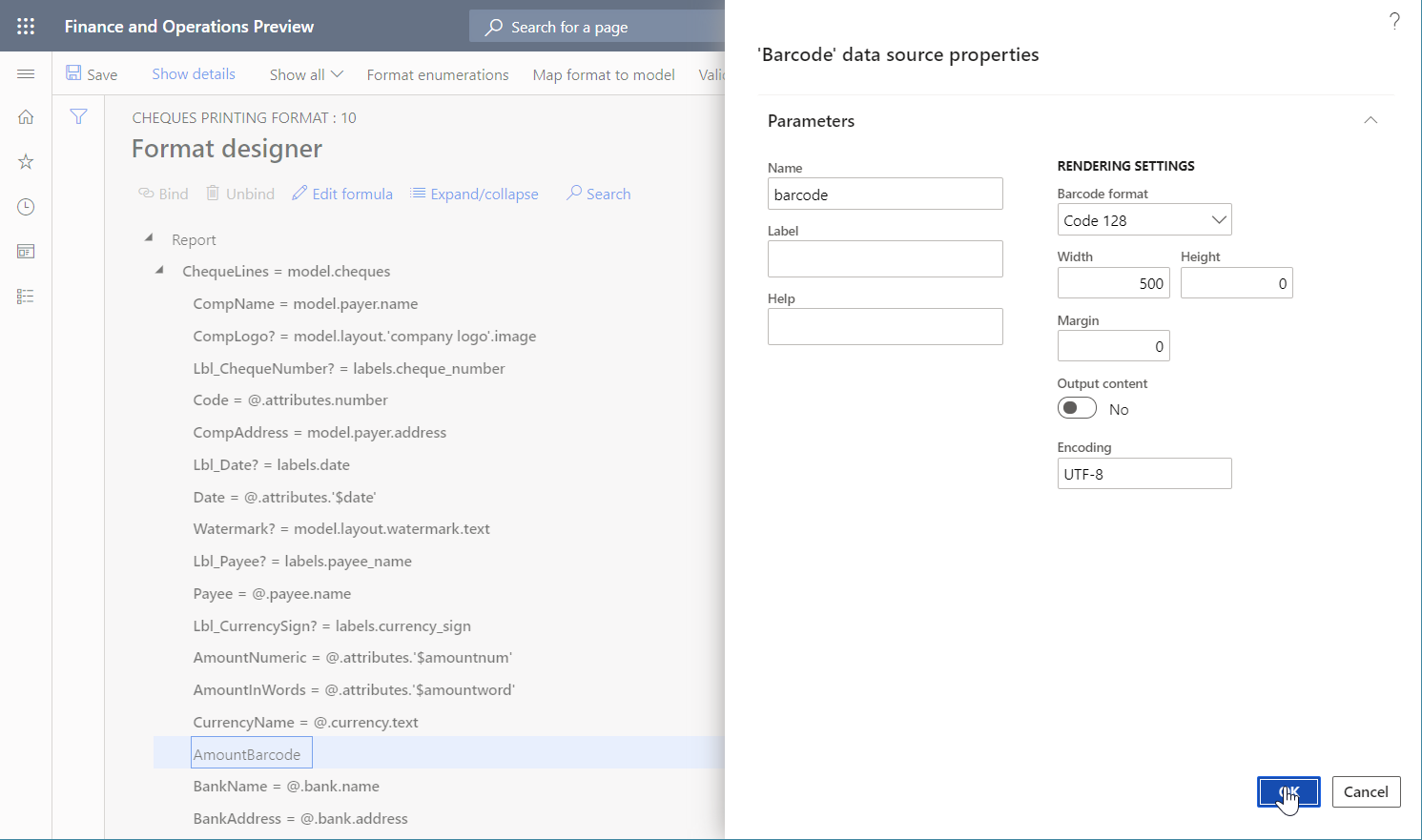

3. 대화 상자의 이름 필드에 바코드 를 입력합니다.

4. 바코드 형식 에서 코드 128 을 선택합니다.

5. 너비 필드에 500 을 입력합니다.

6. 확인 을 선택합니다.



새 형식 요소 바인딩

다음으로, 방금 추가한 데이터 소스에 새 형식 요소를 바인딩해야 합니다.

1. ER 작업 디자이너의 페이지 오른쪽에 있는 매핑 탭에서 인\쇄 데이터 소스를 선택합니다.

2. 왼쪽의 형식 트리 창에서 AmountBarcode 셀 요소를 선택한 다음 바인딩 을 선택합니다.

3. 작업 창에서 수량 조정 을 선택합니다.

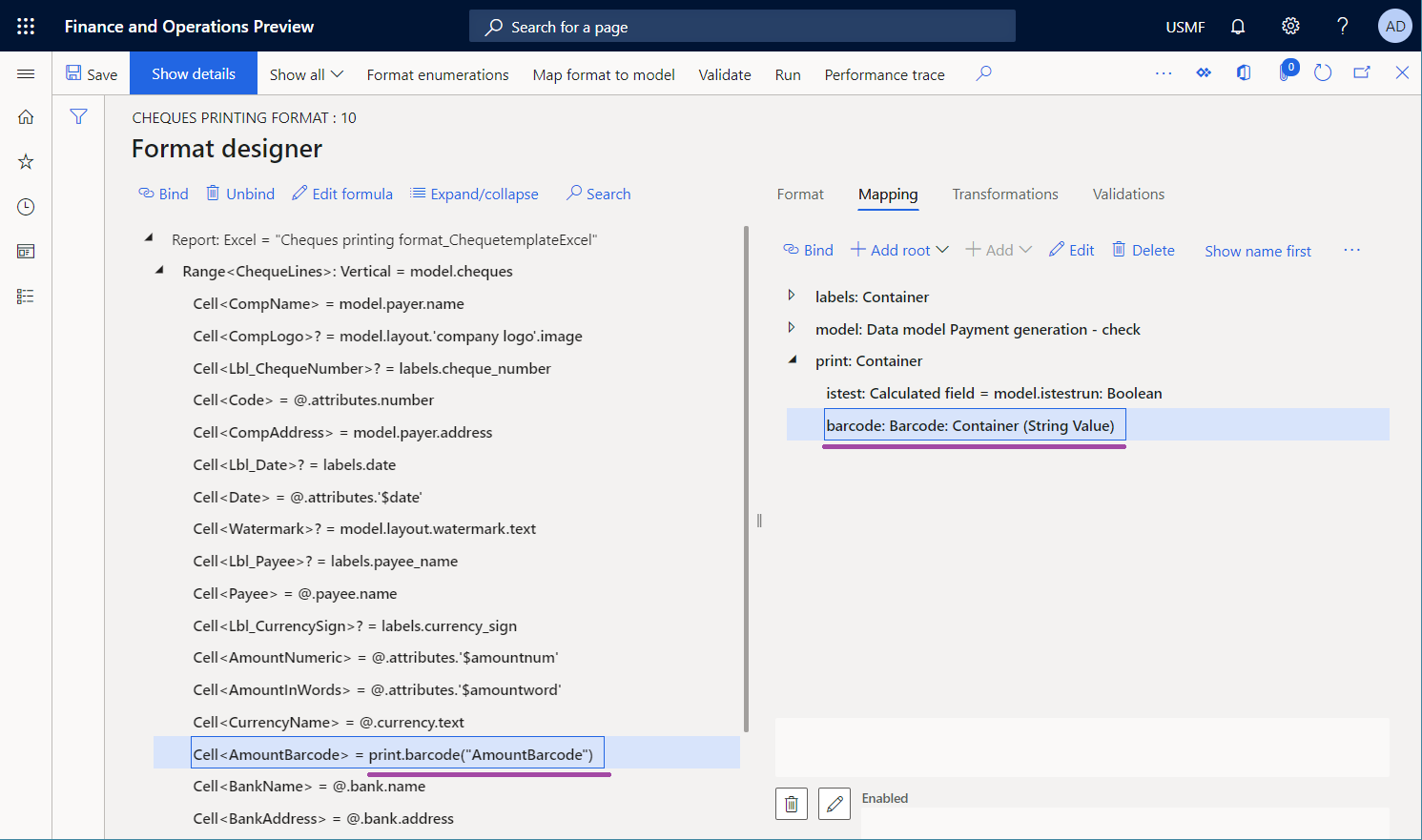

4. Barcode 데이터 소스는 단일 매개 변수를 포함하는 함수로 바인딩에 표시되기 때문에 바인딩된 형식 요소의 이름은 자동으로 해당 매개 변수의 인수로 사용됩니다.



5. 수식 편집 을 선택하여 바인딩을 조정합니다.

   셀 요소의 이름이 반환되는 것을 원하지 않습니다. 따라서 현재 수표의 지급 금액이 포함된 텍스트를 반환하는 표현식을 구성해야 합니다. 상위 ChequeLines 범위는 model.cheques 데이터 소스에 바인딩되기 때문에 현재 수표의 지급 가능한 금액은 실제 데이터 유형의 model.cheques.attributes.amount 필드에서 사용할 수 있습니다.

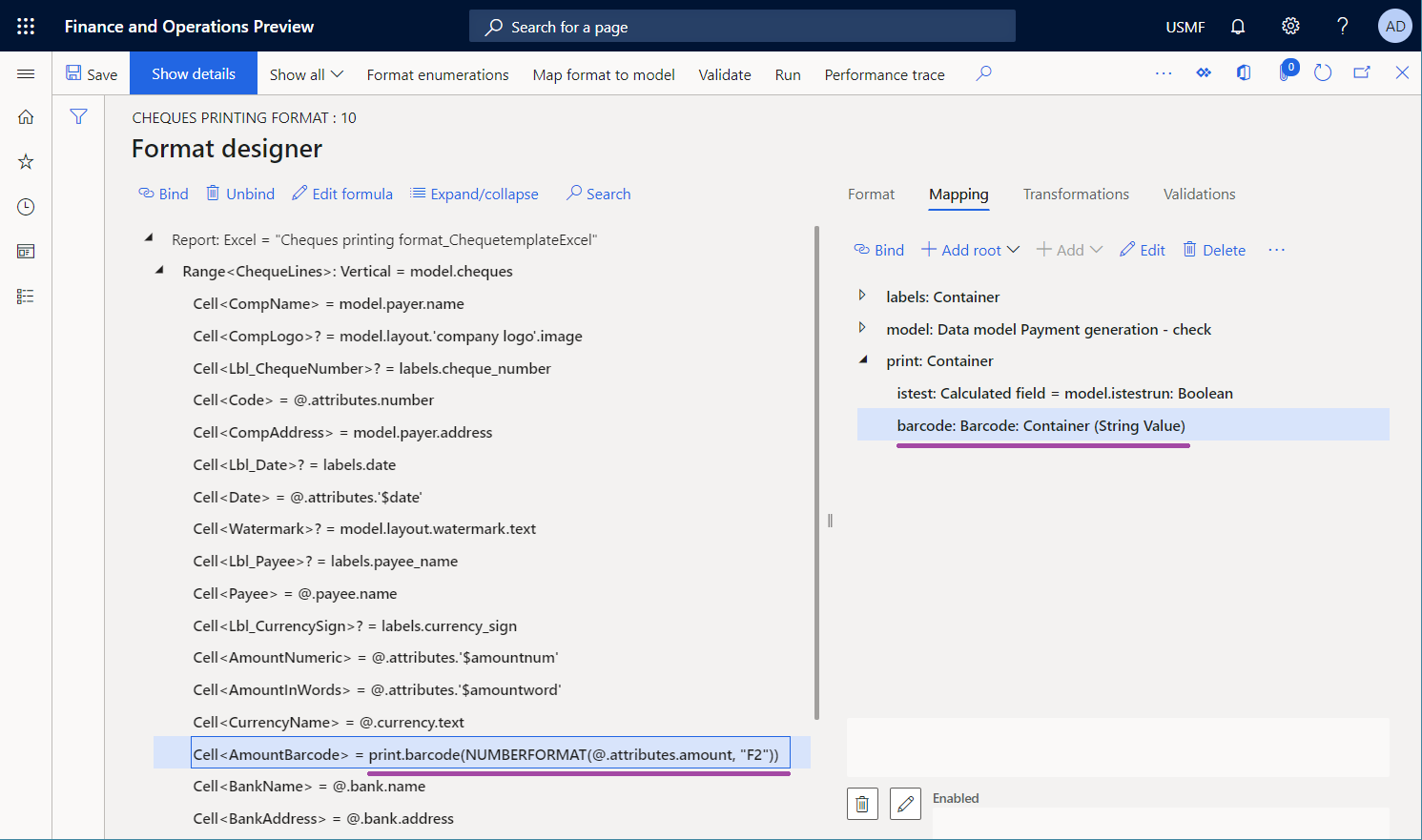

6. 수식 필드에 print.barcode(NUMBERFORMAT(@.attributes.amount, 'F2')) 를 입력합니다.

7. 저장 을 선택한 다음 ER 수식 디자이너를 닫습니다.

8. 바인딩이 조정되었음을 알 수 있습니다.



9. 저장 을 선택한 다음 ER 작업 디자이너를 닫습니다.

수정된 버전을 테스트 실행에 사용할 수 있도록 설정

기본적으로 상태가 완료됨 및 공유 인 버전만 ER 형식을 실행할 때 사용됩니다.

변경 사항을 완료했다면 현재 초안 버전으로 작업을 완료하고 변경 사항을 사용할 수 있도록 할 수 있습니다. 지침은 다음에 나오는 수정된 형식 버전 완료 섹션을 참조하십시오.

현재 초안 버전으로 계속 작업하고 싶지만 이를 사용하여 수표를 생성해야 하는 경우 실행을 위해 형식의 초안 버전을 사용하도록 명시적으로 지정해야 합니다. 지침은 초안 버전을 사용할 수 있도록 설정 섹션을 참조하십시오.

수정된 형식 버전 완성

1. 조직 관리 > 작업 영역 > 전자 보고 로 이동합니다.
2. 현지화 구성 페이지의 구성 섹션에서 보고 구성 을 선택합니다.
3. 구성 페이지의 구성 트리에서 수표 모델 을 확장하고 수표 인쇄 형식 을 선택합니다.
4. 버전 FastTab에서 상태가 초안 인 기록을 선택합니다.
5. 상태 변경 을 선택한 다음 완료 를 선택합니다.
6. 대화 상자에서 확인 을 선택합니다.

현재 버전의 상태가 초안 에서 완료 로 변경되고 초안 상태의 새 버전이 생성됩니다. 이 새 초안 버전을 사용하여 추가 변경 사항을 적용할 수 있습니다.

사용 가능한 초안 버전 만들기

1. 조직 관리 > 작업 영역 > 전자 보고 로 이동합니다.
2. 현지화 구성 페이지의 구성 섹션에서 보고 구성 을 선택합니다.
3. 구성 페이지의 작업 창에 있는 구성 탭에 있는 고급 설정 그룹에서 사용자 매개 변수 를 선택합니다.
4. 대화 상자에서 실행 설정 옵션을 예 로 설정한 다음 확인 을 선택합니다.
5. 구성 트리에서 수표 모델 을 확장하고 수표 인쇄 형식 을 선택합니다.
6. 초안 실행 옵션을 예 로 설정합니다.
7. 저장 을 선택합니다.

선택한 형식의 초안 버전은 선택한 형식이 실행될 때 사용할 수 있는 것으로 표시됩니다.

지급 수표 생성

1. 현금 및 은행 관리 >로 이동합니다. 은행 계좌 > 은행 계좌.

2. 은행 계좌 페이지에서 USMF OPER 계좌를 선택합니다.

3. 판매 주문 세부 정보 페이지의 작업 창에 있는 판매 주문 탭에 있는 유지 보수 그룹에서 취소 를 선택합니다.

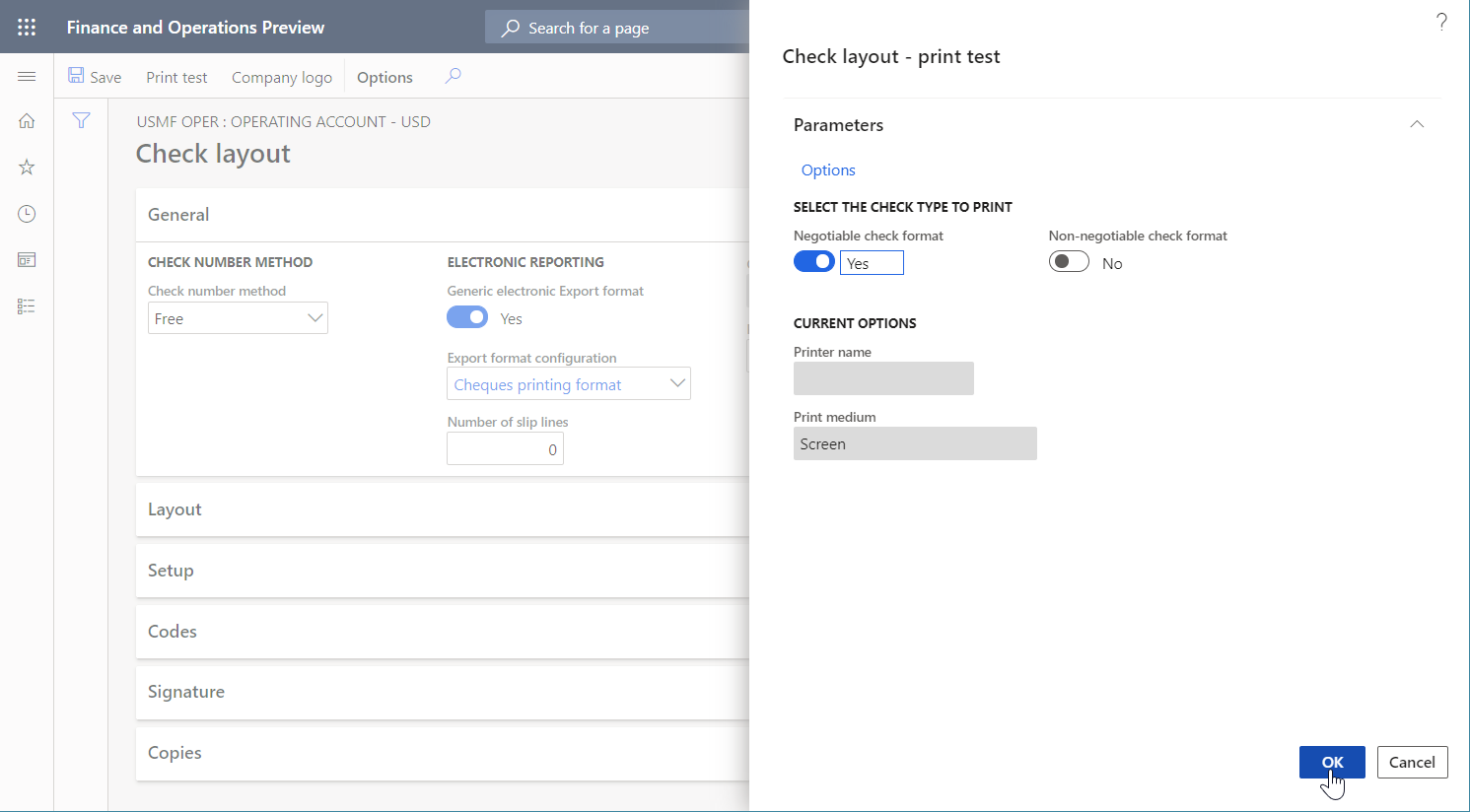

4. 레이아웃 확인 페이지의 작업 창에서 테스트 인쇄 를 선택합니다.

5. 대화 상자에서 협상 가능한 수표 형식 옵션을 예 로 설정합니다.

6. 확인 을 선택합니다.

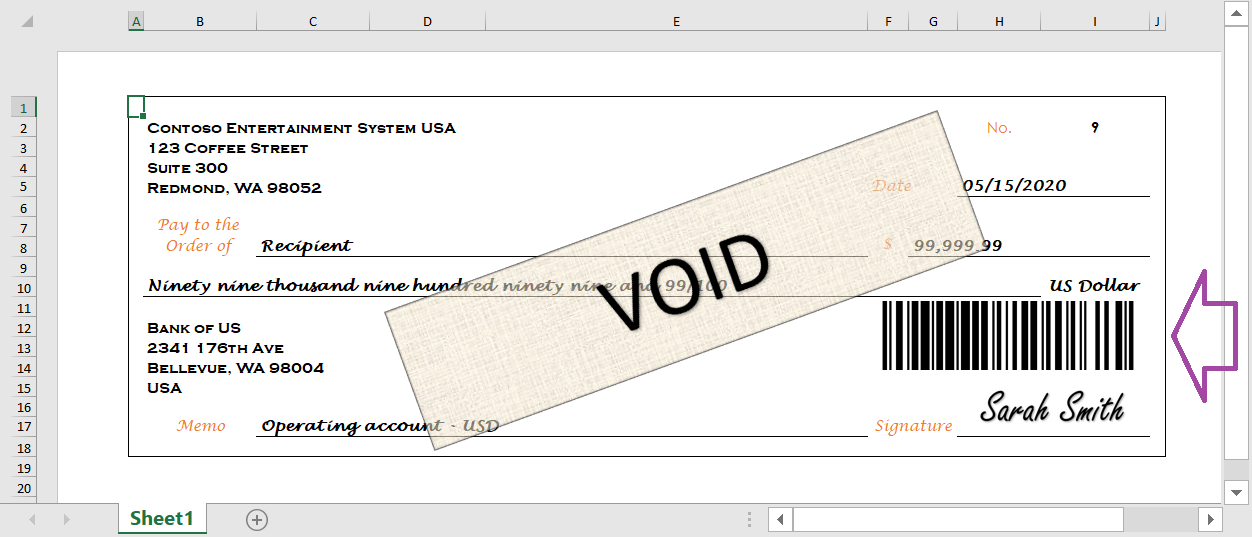

7. 생성된 수표를 검토합니다. 수표의 지급 가능한 금액을 인코딩하기 위해 바코드가 생성되었음을 알 수 있습니다.



중요

바코드 데이터 소스의 인수가 바코드 형식과 관련된 적절한 요구 사항을 준수하지 않는 경우 예외가 발생합니다. 예를 들어, 제공된 텍스트에 대한 EAN-8 바코드 를 생성하기 위해 Barcode 데이터 소스가 호출될 때 텍스트 길이가 7자를 초과하면 예외가 발생합니다.

생성된 수표를 PDF로 변환

인쇄 가능한 FTI 양식 생성 항목에 설명된 대로 특수 글꼴을 사용하여 생성된 문서에 바코드를 생성할 수 있습니다. 이 경우 생성된 문서의 추가 변환은 변환 환경에서 해당 글꼴의 가용성에 따라 달라질 수 있습니다. 예를 들어 문서를 PDF 형식으로 변환하거나 글꼴이 없는 환경에서 미리 볼 경우 바코드가 올바르게 렌더링되지 않습니다.

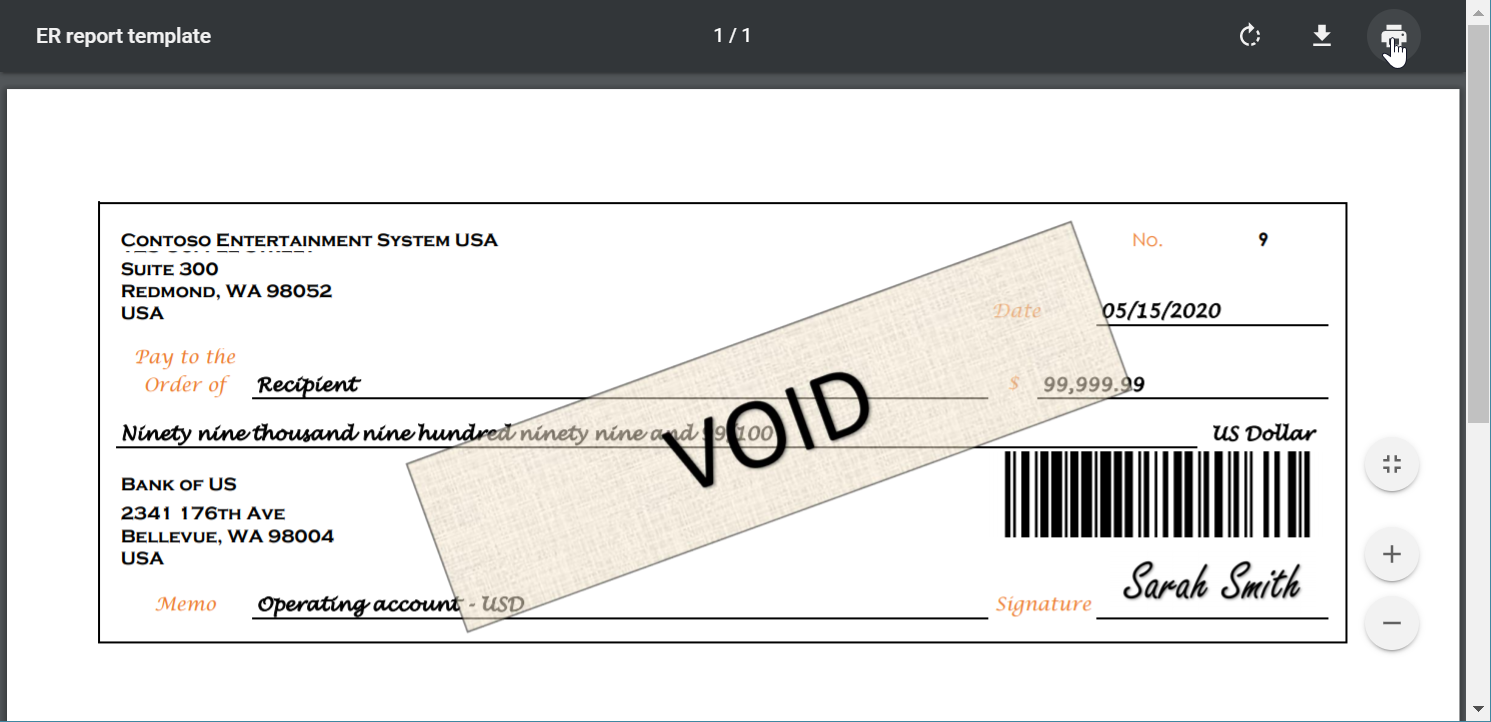

그러나 바코드 데이터 소스를 사용하여 바코드를 생성하는 경우 해당 바코드의 렌더링은 글꼴에 의존하지 않습니다. 따라서 바코드가 포함된 문서를 PDF 형식으로 쉽게 변환할 수 있습니다. 다음 그림은 구성된 ER 대상 설정에 따라 PDF로 변환된 생성된 지급 수표의 미리보기를 보여줍니다.

한계

참고

생성되는 일부 유형의 바코드에는 고정된 종횡비가 있습니다. 이 동작은 전자 보고 프레임워크에서 EPPlus 라이브러리 사용 활성화 기능을 켜서 ER에서 Excel 문서로 작업한 경우 의미가 있습니다. 이 경우 가로 세로 비율이 잠긴 자리 표시자에 이미지가 입력됩니다. 따라서 템플릿의 자리 표시자의 크기가 입력된 이미지의 비율과 일치하는 경우 생성된 문서의 실제 그림은 필요한 가로 세로 비율을 유지하기 위해 크기가 조정될 수 있습니다. 그림 크기 조정을 방지하려면 예상 가로 세로 비율이 있는 자리 표시자를 사용하십시오.
