작업 스케줄링을 위한 Gantt 차트

Gantt 차트는 생산 계획자가 생산 계획을 제어하고 최적화할 수 있도록 설계되었습니다. Gantt 차트는 작업 흐름을 투명하게 만들고 자재 또는 리소스 부족을 고려하면서 생산 일정을 쉽게 조정할 수 있도록 합니다. 이를 통해 계획자는 사용 가능한 리소스를 최대한 활용하고 진행 중인 작업을 최소화하며 생산 주문의 처리 시간을 최적화할 수 있습니다.

Gantt 차트는 정의된 시간 간격 내에서 예정된 활동을 시각적으로 표현한 것입니다. 활동은 능력 달력에 의해 정의된 능력이 있는 자원에 대해 스케줄링됩니다. Gantt 차트에는 다음과 같은 유형의 활동이 표시될 수 있습니다.

  • 작업이 예약된 생산 주문의 작업입니다.
  • 계획된 생산 주문의 작업.
  • 시간 예측 유형의 작업 예약된 프로젝트 활동.

Gantt 차트 보기

Gantt 차트는 순서 보기 와 리소스 보기의 두 가지 보기열 수 있습니다. 주문 보기 에서활동은 생산 주문 아래에 그룹화됩니다. 예를 들어, 동일한 주문에 속하는 모든 작업의 개요를 유지하려는 경우에 유용할 수 있습니다. 자원 보기 에서 모든 작업은 개별 자원 아래에 그룹화됩니다. 이 보기는 리소스 수준(예: 시스템 또는 시스템 그룹)에서 계획을 최적화할 때 유용할 수 있습니다. 아래 그림에 표시된 Gantt 차트는 다음과 같은 주요 요소가 포함된 주문 보기 리소스 보기를 보여 줍니다.

  1. Gantt 차트 활동
  2. 재료 부족 아이콘
  3. 자재 가용성 아이콘
  4. 주문 배송 날짜 아이콘
  5. 용량 바

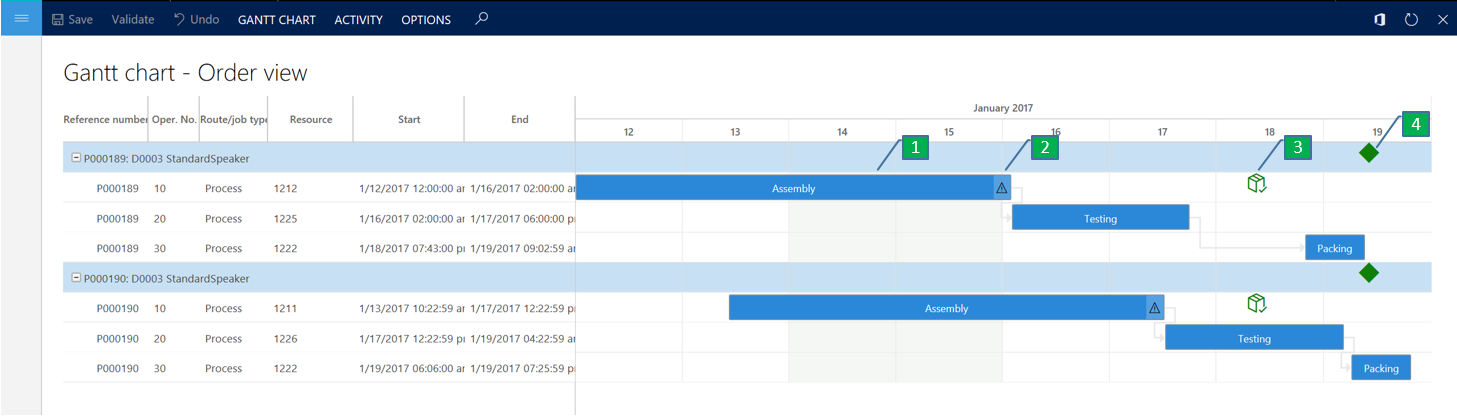

다음 스크린샷은 주문 보기를 보여 줍니다.

주문 보기.

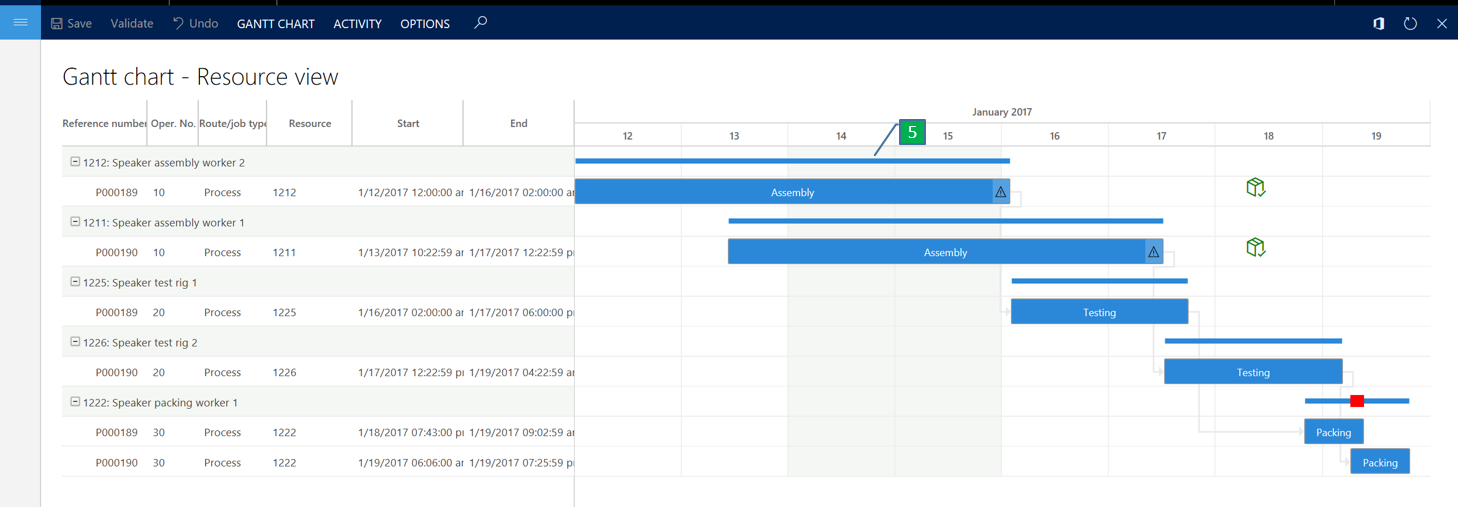

다음 스크린샷은 리소스 보기를 보여 줍니다.

리소스 보기.

활동

활동은 막대로 표시되고 예정된 시작 및 종료 시간이 있는 시간 척도 그리드로 구성되어 막대 길이가 활동을 완료하는 데 필요한 시간에 비례하도록 만듭니다. 활동은 시간 척도에 따라 표시됩니다. 시작 및 종료 날짜와 시간 단위(예: 시간 또는 일)를 선택하는 메뉴에서 시간 척도를 조정할 수 있습니다. 시간 척도를 조정하여 활동을 관리하려는 시간 간격에 초점을 설정할 수 있습니다.

더 나은 개요를 얻기 위해 활동의 색상을 제어하는 다양한 옵션이 있습니다. 활동에 대한 개별 색상을 구성하거나, 애플리케이션에 사용되는 일반 색상 테마인 테마 색상을 사용하거나, 생산 주문에 대한 색상 코드로 제어할 색상을 설정할 수 있습니다.

활동 시간 간격에는 배경 음영이 있습니다. 흰색 음영이 있는 기간은 활동에 대한 리소스의 용량이 정의된 시간 간격을 나타내는 반면 회색 음영의 기간은 용량이 정의되지 않은 시간 간격을 나타냅니다.

차트의 왼쪽에는 활동에 대한 추가 정보(예: 활동이 예정된 리소스 및 생산 주문 번호)가 있습니다. 동일한 주문에 속한 작업 간의 연결은 화살표로 표시됩니다.

활동 대화 상자에서 활동에 대한 자세한 정보를 얻을 수 있습니다. 대화 상자를 열려면 활동을 두 번 클릭하거나 정보 메뉴를 선택합니다 . 활동 대화 상자에서 예정된 시작 및 종료 날짜와 활동이 소비할 자재에 대한 시간 정보를 볼 수 있습니다.

활동은 그룹화 수준으로 그룹화할 수 있습니다. 그룹화 수준은 계층적이며 활동을 논리적으로 그룹화하는 데 사용할 수 있습니다. 예를 들어 제조 활동이 사이트, 생산 단위, 리소스 그룹 및 자원별로 그룹화된 레이아웃이 있는 경우 그룹화 수준을 사용하여 해당 레이아웃에 따라 활동을 그룹화할 수 있습니다. 그룹화 수준은 메뉴의 모두 확장 및 모두 축소 단추를 사용하여 개별 그룹화 수준 또는 차트의 모든 수준에 대해 확장 및 축소할 수 있습니다. 차트를 열 때 확장 또는 축소되도록 그룹화 수준을 구성할 수도 있습니다.

자재 가용성

Gantt 차트를 설정하여 계획자에게 개별 활동의 자재 상태에 대한 자세한 정보를 제공할 수 있습니다. 예를 들어, 자재가 지연되고 생산 계획에 영향을 미치는 경우 유용할 수 있습니다. 이 경우 계획자가 결과를 이해하고 필요한 조정을 수행하는 데 도움이 되도록 중요한 문제가 Gantt 차트에서 강조 표시됩니다.

작업 일정 시작 날짜가 작업에서 소비한 자재의 자재 가용성 날짜보다 늦은 경우 작업은 자재 부족 아이콘과 함께 나타납니다. 자재 가용성 일자는 동적 기준 계획의 페깅 정보를 기반으로 계산됩니다. 예를 들어, 자재 부족 아이콘은 계획된 작업 시작 날짜보다 늦은 영수증이 있는 구매 주문에 대해 고정된 자재를 소비하는 작업에 표시됩니다.

자재 가용성 날짜 표시기

자재 부족이 있는 작업을 표시하도록 차트를 설정하면 해당 작업의 자재 가용성 날짜를 표시하는 아이콘도 표시될 수 있습니다. 자재 가용성 날짜가 차트의 정의된 시간 간격 내에 있는 경우에만 아이콘이 표시됩니다. 자재 가용성 날짜가 정의된 시간 간격 밖에 있는 경우 작업 대화 상자의 자재 목록에서 더 자세한 자재 가용성 정보를 검색할 수 있습니다. 목록에는 작업에 대한 늦은 재료를 보여주는 아이콘도 있습니다. 자재 가용성 날짜를 시작 날짜로 사용하여 작업 일정을 조정할 수 있습니다.

주문 배달 날짜 표시기

이 아이콘은 생산 주문의 배송 날짜를 나타냅니다. 이 아이콘은 주문 보기에서만 볼 수 있습니다.

용량 바

리소스 용량 막대를 표시하도록 차트를 구성할 수 있습니다. 이 막대는 차트의 정의된 시간 간격 동안 활동에 대한 자원 용량의 개요를 제공합니다. 용량은 리소스가 예약되지 않은 기간 동안 표시되지 않습니다. 자원이 능력으로 예약된 기간에는 능력 막대가 실선으로 표시됩니다. 리소스가 초과 예약된 기간에는 막대가 더 두껍고 빨간색으로 표시됩니다. 예를 들어 두 작업이 겹치는 경우 용량 표시줄은 겹치는 시간 간격의 초과 예약을 나타냅니다. 작업을 예약하면 용량 표시줄이 동적으로 업데이트됩니다. Show capacity bar(용량 표시줄 표시) 메뉴에서 용량 표시줄 활성화합니다. 리소스 보기 에만 표시할수 있습니다. 리소스의 용량 부하를 더 자세히 보려면 선택한 활동에 대한 메뉴 또는 상황에 맞는 메뉴에서 열 수 있는 용량 부하 차트를 사용합니다 .

Gantt 차트의 작업 스케줄링

Gantt 차트는 생산 계획을 조정하기 위한 다양한 옵션을 제공합니다. Gantt 차트에서 드래그 앤 드롭 상호 작용 또는 일정 메뉴로 활동을 다시 예약할 수 있습니다. 계획 프로세스에서 자원 능력, 자원 능력 및 자재 제약을 고려할 수 있습니다.

끌어서 놓기 상호 작용으로 작업 예약

정의된 시간 간격 내에 드래그 앤 드롭 상호 작용으로 작업을 다시 예약할 수 있습니다. 동일한 리소스에 대한 작업만 다시 예약할 수 있으며 한 번에 하나의 작업만 예약할 수 있습니다.

메뉴에서 작업 예약

작업 예약 메뉴에서는 일정 방향 및 일정 날짜 시간을 기준으로 차트에서 선택한 하나 이상의 작업을 예약할 수 있습니다. 세 가지 사용 가능한 일정 방향이 있습니다.

  • 예약 날짜에서 앞으로
  • 예약 날짜에서 뒤로
  • 자재 가용성 날짜부터 앞으로

Gantt 차트의 정의된 시간 간격을 벗어나면 작업을 예약할 수 없습니다. 이렇게 하면 작업이 예약되지 않은 상태로 유지되고 "로드된 기간 내에 작업을 예약할 수 없습니다"라는 오류 메시지가 표시됩니다.

이전 작업 예약

동일한 생산 주문에 속하는 작업과 같은 활동 네트워크에서는 이전 작업 예약 기능을 사용하여 네트워크에서 선택한 작업을 기준으로 이전 작업을 예약할 수 있습니다. 다음 예에서 강조 표시된 활동은 선택한 작업입니다. 다이어그램은 이전 작업이 예약되기 전과 이전 작업이 예약된 후를 보여줍니다.

이전 작업을 예약합니다.

다음 작업 예약

다음 작업 스케줄 기능을 사용하여 활동 네트워크에서 선택한 작업을 기준으로 다음 태스크를 스케줄할 수 있습니다. 다음 예에서 강조 표시된 활동은 선택한 작업입니다. 다이어그램은 다음 작업이 예약되기 전과 다음 작업이 예약된 후를 보여줍니다.

다음 작업을 예약합니다.

주변 작업 예약

작업 주위 예약 기능을 사용하여 활동 네트워크에서 선택한 작업을 기준으로 다음 작업 및 이전 작업을 예약할 수 있습니다. 다음 예에서 강조 표시된 활동은 선택한 작업입니다. 다이어그램은 작업이 예약되기 전과 작업이 예약된 후를 보여줍니다.

작업을 중심으로 일정을 잡습니다.

작업 정렬

Arrange 함수를 사용하여 동일한 리소스에서 선택한 활동을 정렬할 수 있습니다. 이러한 활동은 동일한 활동 네트워크에 있을 수 있지만 다른 네트워크에 속할 수도 있습니다. 정렬 기능을 사용하면 선택한 활동 간의 시간 간격이 제거됩니다. 이 기능을 사용하여 리소스의 용량 활용을 최적화할 수 있습니다. 다이어그램은 작업이 예약되기 전과 작업이 예약된 후를 보여줍니다.

작업을 준비합니다.

한 자원에서 다른 자원으로 활동 재할당

한 자원에서 다른 자원으로 작업을 재할당할 수 있습니다. 이것은 기계가 고장났거나 초과 예약된 상황에서 유용할 수 있으며 작업을 수행할 수 있는 다른 사용 가능한 리소스를 찾아야 합니다.

끌어서 놓기 상호 작용으로 활동 재할당

자원 보기에서 활동을 Gantt 차트의 다른 자원에 끌어서 놓기 상호 작용으로 재할당할 수 있습니다. 활동이 예약된 행을 선택하면 됩니다. 행을 선택한 후 다른 리소스 그룹화 수준 아래에 그룹화된 차트의 리소스로 행을 끌 수 있습니다.

작업 예약 메뉴에서 활동 재할당

작업 예약 메뉴에서 열린 작업 예약 대화 상자에서 작업을 재할당할 수 있습니다. 이 메뉴에서는 Gantt 차트에 이미 로드된 자원에만 작업을 다시 할당할 수 있습니다. 하나의 작업만 선택하면 리소스의 드롭다운 목록이 해당 리소스별로 정렬됩니다. 더 많은 작업을 선택하면 리소스 목록에서 해당 리소스에 대한 정보가 표시되지 않습니다.

Gantt 차트에 추가 리소스 로드

자원 보기에서 Gantt 차트에 추가 자원을 로드할 수 있습니다. 이는 초과 예약되거나 고장난 시스템에서 예약된 작업에 대한 대체 리소스를 찾으려는 경우에 유용할 수 있습니다. 추가 리소스 로드 페이지에는 목록이 열린 날짜를 기준으로 날짜 효율적인 리소스 목록이 표시됩니다. Gantt 차트에서 선택한 작업과 관련된 적용 가능한 리소스가 먼저 나열됩니다. 목록을 열기 전에 여러 작업을 선택한 경우 적용 가능한 리소스에 대한 표시가 표시되지 않습니다. 추가 자원 로드 페이지에서 선택을 확인할 때 Gantt 차트에 로드될 자원을 하나 이상 선택할 수 있습니다. Gantt 차트의 시간 간격에 선택한 리소스에 예약된 작업이 없으면 리소스는 Gantt 차트의 활동 목록 맨 아래에 있는 리소스 그룹화 수준 아래에 배치됩니다.

Gantt 차트에 액세스

Gantt 차트는 다음 페이지에서 열 수 있습니다.

페이지 설명
생산 주문 목록 및 세부 사항 생산 주문 목록 및 세부 정보 페이지에서 선택한 하나 이상의 주문에서 Gantt 차트를 열 수 있습니다. Gantt 차트 메뉴 항목에서 차트를 열면 선택한 생산 주문과 관련된 모든 작업뿐만 아니라 동일한 리소스에 예약된 다른 생산 주문의 작업도 로드됩니다. Gantt 차트 - 빠른 보기 메뉴 항목에서 차트를 열면 선택한 생산 주문과 관련된 작업만 로드됩니다. 이 보기에서는 작업을 예약할 수 없습니다.
리소스 리소스 페이지의 메뉴 항목 Gantt 차트에서 Gantt 차트를 열 수 있습니다. 선택하면 선택한 시간 간격으로 리소스에 예약된 모든 작업이 차트에 로드됩니다.
리소스 그룹 리소스 그룹 페이지의 메뉴 항목 Gantt 차트에서 Gantt 차트를 열 수 있습니다. 선택하면 리소스 그룹의 리소스에 대해 예약된 모든 작업이 선택한 시간 간격으로 표시됩니다.
Gantt 차트 Gantt 차트 페이지에서 리소스 및 리소스 그룹별로 Gantt 차트를 구성할 수 있습니다. 예를 들어 특정 리소스 또는 리소스 그룹 집합에 대한 생산 활동을 제어하려는 경우 Gantt 차트 페이지에서 개별 구성을 만들 수 있습니다. 그런 다음 각 구성에서 Gantt 차트를 열 수 있습니다.
시간 예측(프로젝트) 시간 예측 유형의 프로젝트 활동은 자원에 대한 작업 일정이 될 수 있습니다. 시간 예측 페이지의 일정 메뉴에서 주문에 대한 Gantt 차트를 열어 시간 예측 유형의 작업 예약된 프로젝트 활동을 볼 수 있습니다.
완료할 작업(생산 현장 관리 작업 영역의 목록) 생산 현장 관리의 완료할 작업 목록 작업 영역에는 작업 영역에 대해 선택한 리소스에서 진행 중인 생산 및 배치 주문의 작업이 표시됩니다. Gantt 차트 메뉴 항목에서 목록에서 선택한 모든 작업이 차트에 로드되는 Gantt 차트를 열 수 있습니다.
릴리스할 생산 주문(생산 현장 관리 작업 영역에서 열림) 출고 할 생산 주문 페이지가 생산 현장 관리 작업 영역에서 열립니다 . 이 페이지는 예정된 생산 및 릴리스 보류 중인 배치 주문을 보여줍니다. 이 페이지에서 선택한 생산 주문에 대한 Gantt 차트를 열 수 있습니다.
