복사 동작 사용자 지정

  • 아티클

사용 하 여 만든 도메인 관련 언어 (DSL)에 있는 Visual Studio SDK, 모델링 및 시각화 복사 하 고 요소를 붙여 넣는 경우 변경할 수 있습니다.

표준 복사 및 붙여넣기 동작

복사 가능 하도록 설정의 복사 붙여넣기 사용 속성에는 편집기 DSL 탐색기에서에서 노드를.

기본적으로 사용자가 요소를 클립보드로 복사 하는 경우 다음 요소 또한 복사 됩니다.

  • 선택된 된 요소에 포함 된 하위 항목입니다.(즉, 목표를 기반으로 하는 관계를 포함 시키는 요소 요소가 복사 합니다.)

  • 복사한 요소 간의 관계 링크입니다.

이 규칙에 복사 요소 및 링크에 재귀적으로 적용 됩니다.

복사하여 붙여넣은 요소

복사 요소 및 링크 직렬화 할 및 저장 된 ElementGroupPrototype (EGP) 클립보드에 배치 합니다.

또한 이미지를 복사한 요소를 클립보드에 놓입니다.이 Word 등 다른 응용 프로그램에 붙여 넣을 수 있습니다.

사용자가 DSL 정의에 따라 요소를 사용 하 여 대상에 붙여 넣을 수 있습니다.예를 들어, 구성 요소 솔루션 템플릿에서 생성 된 DSL에, 사용자가 포트 구성 요소를 끌어온 있지만 않는 다이어그램에 붙여넣을 수 있습니다. 및 구성 요소 다이어그램, 있지만 않은 다른 구성 요소에 붙여 넣을 수 있습니다.

복사 및 붙여넣기 동작 사용자 지정

프로그램 코드를 사용 하 여 모델을 사용자 지정 하는 방법에 대 한 자세한 내용은 참조 하십시오. 프로그램 코드에서 모델 탐색 및 업데이트.

  • 복사, 잘라내기 및 붙여넣기 사용 여부.
    DSL 탐색기에서 설정의 복사 붙여넣기 사용 속성에는 편집기 노드.

  • 링크를 동일한 대상으로 복사 합니다. 예를 들어, 복사 설명 상자에 같은 제목 요소를 연결 합니다.
    설정에서 전파 복사 속성의 역할에 전파에 복사만 링크를.자세한 내용은 링크 복사 동작을 사용자 지정.

  • 연결 된 요소를 복사 합니다. 예를 들어, 새 요소를 복사 하면 복사본에 있는 모든 연결 된 메모 상자도 이루어집니다.
    설정에서 전파 복사 속성의 역할에 전파 복사본에 연결 하 고 반대 역할 수행자.자세한 내용은 링크 복사 동작을 사용자 지정.

  • 복사 및 붙여 넣는 방법으로 신속 하 게 중복 요소가 있습니다. 일반적으로 방금 복사한 항목을 선택 하 고 같은 종류의 요소를 붙여 넣을 수 없습니다.
    도메인 클래스에 병합 하는 요소 지시어를 추가 하 고 앞으로 병합 하 여 부모 클래스를 설정 합니다.이 같은 효과가 끌기 작업을 해야 합니다.자세한 내용은 요소 만들기 및 이동 사용자 지정를 참조하십시오.

    -또는-

    요소를 재정의 하 여 붙여 넣기 전에 다이어그램 선택 ClipboardCommandSet.ProcessOnPasteCommand().DslPackage 프로젝트에서 사용자 지정 파일에이 코드를 추가 합니다.

    namespace Company.MyDsl {
using System.Linq;
using Microsoft.VisualStudio.Modeling.Diagrams;
using Microsoft.VisualStudio.Modeling.Shell;
partial class MyDslClipboardCommandSet
{
  protected override void ProcessOnMenuPasteCommand()
  {
 // Deselect the current selection after copying:
 Diagram diagram = (this.CurrentModelingDocView as SingleDiagramDocView).Diagram;
    this.CurrentModelingDocView
     .SelectObjects(1, new object[] { diagram }, 0);
  }
} }

  • 사용자가 선택한 대상에 붙여넣습니다 때 추가 링크를 작성 합니다. 설명 상자에 요소를 붙여넣을 때 예를 들어, 링크 간에 이루어집니다.
    대상 도메인 클래스에는 요소 병합 지시문을 추가 하 고 링크를 추가 하 여 병합 프로세스를 설정 합니다.이 같은 효과가 끌기 작업을 해야 합니다.자세한 내용은 요소 만들기 및 이동 사용자 지정를 참조하십시오.

    -또는-

    재정의 ClipboardCommandSet.ProcessOnPasteCommand() 기본 메서드를 호출한 후 추가 링크를 만들 수 있습니다.

  • 에 요소 복사 될 수 있습니다 형식 사용자 정의 비트맵 폼에 테두리를 추가 하려면 외부 응용 프로그램-예를 들어.
    재정의 MyDslClipboardCommandSet.ProcessOnMenuCopyCommand() DslPackage 프로젝트에서입니다.

  • 어떻게 요소를 클립보드로 복사 명령에 의해 있지만 끌기 작업에 복사 됩니다 사용자 지정 합니다.
    재정의 MyDslClipboardCommandSet.CopyModelElementsIntoElementGroupPrototype() DslPackage 프로젝트에서입니다.

  • 셰이프 레이아웃 복사를 유지 하 고 붙여 넣습니다.
    사용자가 여러 개의 셰이프를 복사할 때, 붙여 넣을 때의 상대적인 위치를 유지할 수 있습니다.이 기법에서 예제에서 확인할 수 있습니다 VMSDK: 회로 다이어그램 샘플.

    이 효과 얻기 위해 복사 Elementgroupprototype에 도형과 연결선을 추가 합니다.재정의 하는 가장 편리한 방법 ElementOperations.CreateElementGroupPrototype()입니다.이렇게 하려면 Dsl 프로젝트에 다음 코드를 추가 합니다.

    public class MyElementOperations : DesignSurfaceElementOperations
{
  // Create an EGP to add to the clipboard.
  // Called when the elements to be copied have been
  // collected into an ElementGroup.
 protected override ElementGroupPrototype CreateElementGroupPrototype(ElementGroup elementGroup, ICollection<ModelElement> elements, ClosureType closureType)
  {
 // Add the shapes and connectors:
 // Get the elements already in the group:
    ModelElement[] mels = elementGroup.ModelElements
        .Concat(elementGroup.ElementLinks) // Omit if the paste target is not the diagram.
        .ToArray();
 // Get their shapes:
    IEnumerable<PresentationElement> shapes =
       mels.SelectMany(mel =>
            PresentationViewsSubject.GetPresentation(mel));
    elementGroup.AddRange(shapes);

 return base.CreateElementGroupPrototype
           (elementGroup, elements, closureType);
  }

 public MyElementOperations(IServiceProvider serviceProvider, ElementOps1Diagram diagram)
      : base(serviceProvider, diagram)
  { }
}

// Replace the standard ElementOperations
// singleton with your own:
partial class MyDslDiagram // EDIT NAME
{
 /// <summary>
 /// Singleton ElementOperations attached to this diagram.
 /// </summary>
 public override DesignSurfaceElementOperations ElementOperations
  {
 get
    {
 if (singleton == null)
      {
        singleton = new MyElementOperations(this.Store as IServiceProvider, this);
      }
 return singleton;
    }
  }
 private MyElementOperations singleton = null;
}

  • 현재 커서 위치와 같은 선택한 위치에 셰이프를 붙여 넣습니다.
    사용자가 여러 개의 셰이프를 복사할 때, 붙여 넣을 때의 상대적인 위치를 유지할 수 있습니다.이 기법에서 예제에서 확인할 수 있습니다 VMSDK: 회로 다이어그램 샘플.

    이 효과 얻기 위해 재정의 ClipboardCommandSet.ProcessOnMenuPasteCommand() 위치에 특정 버전의 ElementOperations.Merge().이 작업을 수행 하려면 DslPackage 프로젝트에서 다음 코드를 추가 합니다.


partial class MyDslClipboardCommandSet // EDIT NAME
{
   /// <summary>
    /// This method assumes we only want to paste things onto the diagram
    /// - not onto anything contained in the diagram.
    /// The base method pastes in a free space on the diagram.
    /// But if the menu was used to invoke paste, we want to paste in the cursor position.
    /// </summary>
    protected override void ProcessOnMenuPasteCommand()
    {

  NestedShapesSampleDocView docView = this.CurrentModelingDocView as NestedShapesSampleDocView;

      // Retrieve data from clipboard:
      System.Windows.Forms.IDataObject data = System.Windows.Forms.Clipboard.GetDataObject();

      Diagram diagram = docView.CurrentDiagram;
      if (diagram == null) return;

      if (!docView.IsContextMenuShowing)
      {
        // User hit CTRL+V - just use base method.

        // Deselect anything that's selected, otherwise
        // pasted item will be incompatible:
        if (!this.IsDiagramSelected())
        {
          docView.SelectObjects(1, new object[] { diagram }, 0);
        }

        // Paste into a convenient spare space on diagram:
    base.ProcessOnMenuPasteCommand();
      }
      else
      {
        // User right-clicked - paste at mouse position.

        // Utility class:
        DesignSurfaceElementOperations op = diagram.ElementOperations;

        ShapeElement pasteTarget = diagram;

        // Check whether what's in the paste buffer is acceptable on the target.
        if (pasteTarget != null && op.CanMerge(pasteTarget, data))
        {

        // Although op.Merge would be a no-op if CanMerge failed, we check CanMerge first
          // so that we don't create an empty transaction (after which Undo would be no-op).
          using (Transaction t = diagram.Store.TransactionManager.BeginTransaction("paste"))
          {
            PointD place = docView.ContextMenuMousePosition;
            op.Merge(pasteTarget, data, PointD.ToPointF(place));
            t.Commit();
          }
        }
      }
    }
  }

  • 사용자가 요소를 끌어서 놓기 수 있습니다.
    자세한 내용은 방법: 끌어서 놓기 처리기 추가를 참조하십시오.

링크 복사 동작 사용자 지정

사용자가 요소를 복사할 때 포함 된 요소 또한 복사할 수 표준 동작이입니다.표준 복사 동작을 수정할 수 있습니다.DSL 정의에서 속성 창의 설정 및 관계의 한 쪽에는 역할 선택은 전파 복사 값입니다.

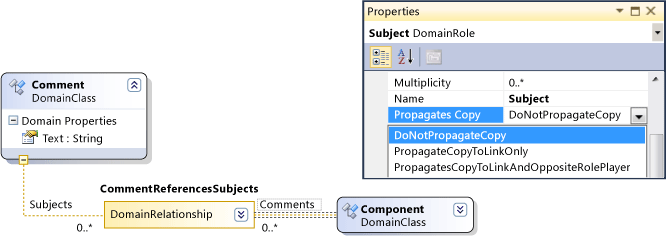

도메인 역할의 복사 속성 전파

값이 세 개 있습니다.

  • 복사본에 전파

  • 복사 전용-링크 전파 그룹에 붙여 넣을 때이 링크의 새 복사본이 연결의 다른 쪽 끝에 있는 기존 요소를 참조 합니다.

  • 연결 복사본에 전파 하 고 반대 역할 수행자-복사한 그룹 복사본을 연결의 다른 쪽 끝에 있는 요소를 포함 합니다.

PropagateCopyToLinkOnly를 사용하여 복사한 결과

변경 내용이 복사 되는 이미지와 요소에 적용 됩니다.

프로그래밍 복사 및 붙여넣기 동작

복사, 붙여넣기, 생성 및 개체 삭제와 관련 하 여 DSL의 동작의 여러 측면의 인스턴스에서 제어 되는 ElementOperations 다이어그램에 연결 됩니다.클래스에서 파생 하 여 사용자 DSL의 동작을 수정할 수 있습니다 ElementOperations 및 재정의 ElementOperations 다이어그램 클래스의 속성입니다.

팁팁

프로그램 코드를 사용 하 여 모델을 사용자 지정 하는 방법에 대 한 자세한 내용은 참조 하십시오. 프로그램 코드에서 모델 탐색 및 업데이트.

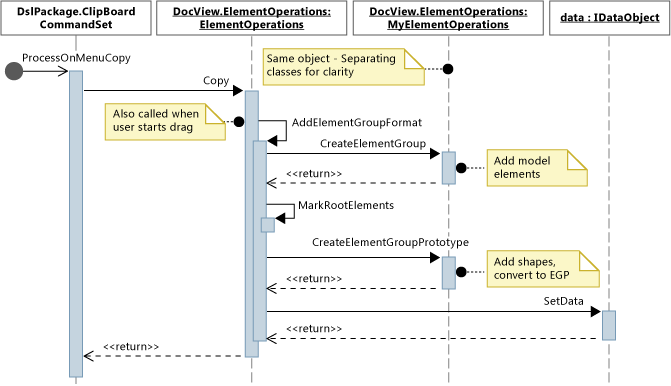

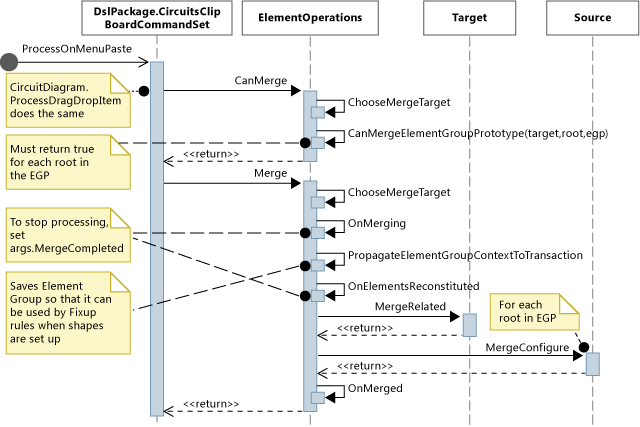

복사 작업의 시퀀스 다이어그램붙여넣기 작업의 시퀀스 다이어그램

직접 Elementoperations을 정의 하려면

  1. 클래스에서 파생 된 DSL 프로젝트에서에 새 파일을 만들 DesignSurfaceElementOperations.

  2. 클래스 다이어그램에 대 한 partial 클래스 정의 추가 합니다.이 클래스의 이름에서 찾을 수 있습니다 Dsl\GeneratedCode\Diagrams.cs.

    다이어그램 클래스를 재정의 하 여 ElementOperations ElementOperations 하위 클래스의 인스턴스를 반환 합니다.모든 호출에서 동일한 인스턴스를 반환 해야 합니다.

DslPackage 프로젝트에서 사용자 지정 코드 파일에이 코드를 추가 합니다.

using Microsoft.VisualStudio.Modeling;
using Microsoft.VisualStudio.Modeling.Diagrams;
using Microsoft.VisualStudio.Modeling.Diagrams.ExtensionEnablement;

  public partial class MyDslDiagram
  {
    public override DesignSurfaceElementOperations ElementOperations
    {
      get
      {
        if (this.elementOperations == null)
        {
          this.elementOperations = new MyElementOperations(this.Store as IServiceProvider, this);
        }
        return this.elementOperations;
      }
    }
    private MyElementOperations elementOperations = null;
  }

  public class MyElementOperations : DesignSurfaceElementOperations
  {
    public MyElementOperations(IServiceProvider serviceProvider, MyDslDiagram diagram)
      : base(serviceProvider, diagram)
    { }
    // Overridden methods follow
  }

다른 모델에서 끌어 온 항목을 받기

ElementOperations 복사, 이동, 삭제, 드래그 앤 드롭 동작을 정의 하는 데도 사용할 수 있습니다.ElementOperations 사용 하는 데모 여기에 제공 된 예제 사용자 지정 드래그 앤 드롭 동작을 정의 합니다.그러나 용도에 설명 된 다른 방법을 고려할 수 있습니다 방법: 끌어서 놓기 처리기 추가, 확장할 수 있는입니다.

ElementOperations 클래스의 두 메서드를 정의 합니다.

  • CanMerge(ModelElement targetElement, System.Windows.Forms.IDataObject data)소스 요소의 대상 셰이프, 커넥터 또는 다이어그램으로 끌 수 있는지 여부를 결정 합니다.

  • MergeElementGroupPrototype(ModelElement targetElement, ElementGroupPrototype sourcePrototype)어떤 대상에 소스 요소를 결합합니다.

Ff521398.collapse_all(ko-kr,VS.110).gifCanMerge()

[CanMerge()]다이어그램에서 마우스를 이동 하는 사용자에 게 부여 해야 합니다 피드백을 확인 하기 위해 호출 됩니다.메서드 매개 변수는 위에 마우스를 가져가면입니다, 요소 및 끌기 작업이 수행 된 원본에 대 한 데이터입니다.사용자가 원하는 위치 화면에서 끌 수 있습니다.따라서 원본 개체는 다양 한 종류의 수 있습니다와 다양 한 형식으로 serialize 할 수 있습니다.DSL 또는 UML 모델입니다 데이터 매개 변수 serialization의 경우는 ElementGroupPrototype.끌기, 복사 및 도구 상자 작업 ElementGroupPrototypes 모델의 일부를 나타내는 데 사용 합니다.

요소 그룹 프로토타입에 다양 한 요소에 대 한 링크를 포함할 수 있습니다.요소 유형 Guid로 식별할 수 있습니다.GUID를 내부 모델 요소 놓은 모양입니다.다음 예제에서는 CanMerge() UML 다이어그램에서 클래스 모양을이 다이어그램으로 끌 경우 true를 반환 합니다.

public override bool CanMerge(ModelElement targetShape, System.Windows.Forms.IDataObject data)
 {
  // Extract the element prototype from the data.
  ElementGroupPrototype prototype = ElementOperations.GetElementGroupPrototype(this.ServiceProvider, data);
  if (targetShape is MyTargetShape && prototype != null &&
        prototype.RootProtoElements.Any(rootElement =>
          rootElement.DomainClassId.ToString()
          ==  "3866d10c-cc4e-438b-b46f-bb24380e1678")) // Guid of UML Class shapes
          // or SourceClass.DomainClassId
        return true;
   return base.CanMerge(targetShape, data);
 }

MergeElementGroupPrototype()

이 메서드는 사용자 다이어그램, 도형 또는 연결선 요소 떨어질 때 호출 됩니다.이 끌어 온된 콘텐츠 대상 요소에 병합할 수 있습니다.이 예제에서는 코드 프로토타입 및 대상 형식의 조합에서 인식할 것인지 결정 합니다. 이 경우 메서드 프로토타입 모델에 추가 해야 하는 요소를 드래그 한 요소가 변환 합니다.변환 된 또는 변환 되지 않은 요소의 병합을 수행 하려면 기본 메서드가 호출 됩니다.

    public override void MergeElementGroupPrototype(ModelElement targetShape, ElementGroupPrototype sourcePrototype)
    {
      ElementGroupPrototype prototypeToMerge = sourcePrototype;
      MyTargetShape pel = targetShape as MyTargetShape;
      if (pel != null)
      {
        prototypeToMerge = ConvertDraggedTypeToLocal(pel, sourcePrototype);
      }
      if (prototypeToMerge != null)
        base.MergeElementGroupPrototype(targetShape, prototypeToMerge);
    }

UML 클래스 요소 UML 클래스 다이어그램에서 끌어 놓은 다음이 예제를 다룹니다.대신, 각 드래그 UML 클래스는 DSL 요소 만들 DSL UML 클래스에 직접 저장 하지 는지 않습니다.DSL 인스턴스 다이어그램이 있는 경우이 예를 들어, 유용 합니다.사용자 클래스가 이러한 클래스의 인스턴스를 만들 수 있는 다이어그램으로 끌어 놓을 수 있습니다.

    private ElementGroupPrototype ConvertDraggedTypeToLocal (MyTargetShape snapshot, ElementGroupPrototype prototype)
    {
      // Find the UML project:
      EnvDTE.DTE dte = snapshot.Store.GetService(typeof(EnvDTE.DTE)) as EnvDTE.DTE;
      foreach (EnvDTE.Project project in dte.Solution.Projects)
      {
        IModelingProject modelingProject = project as IModelingProject;
        if (modelingProject == null) continue; // not a modeling project
        IModelStore store = modelingProject.Store;
        if (store == null) continue;
        // Look for the shape that was dragged:
        foreach (IDiagram umlDiagram in store.Diagrams())
        {
          // Get modeling diagram that implements UML diagram:
          Diagram diagram = umlDiagram.GetObject<Diagram>();
          Guid elementId = prototype.SourceRootElementIds.FirstOrDefault();
          ShapeElement shape = diagram.Partition.ElementDirectory.FindElement(elementId) as ShapeElement;
          if (shape == null) continue;
          IClass classElement = shape.ModelElement as IClass;
          if (classElement == null) continue;

          // Create a prototype of elements in my DSL, based on the UML element:
          Instance instance = new Instance(snapshot.Store);
          instance.Type = classElement.Name;
          // Pack them into a prototype:
          ElementGroup group = new ElementGroup(instance);
          return group.CreatePrototype();
        }
      }
      return null;
    }

표준 복사 동작

이 섹션의 코드를에서 복사 동작을 변경 할 수 있습니다 하는 방법을 무시할 수 있습니다 보여 줍니다.고유의 사용자 지정을 사용 하는 방법을 볼 수 있도록이 섹션에서는 복사에 관련 된 메서드를 재정의 하는 코드를 보여 줍니다 있지만 표준 동작은 변경 되지 않습니다.

사용자가 CTRL + C을 누르거나 복사 메뉴 명령이 메서드를 사용 하 여 ProcessOnMenuCopyCommand 라고 합니다.이것의 설정 방법을 확인할 수 있습니다 DslPackage\Generated Code\CommandSet.cs.어떻게 명령을 설정 하는 방법에 대 한 자세한 내용은 참조 하십시오. 방법: 바로 가기 메뉴에 명령 추가.

Partial 클래스 정의를 추가 하 여 Processonmenucopycommand를 재정의할 수 있습니다 MyDslClipboardCommandSet DslPackage 프로젝트에서입니다.

using System.Collections.Generic;
using System.Drawing;
using System.Windows.Forms;
using Microsoft.VisualStudio.Modeling;
using Microsoft.VisualStudio.Modeling.Diagrams;

partial class MyDslClipboardCommandSet
{
  /// <summary>
  /// Override ProcessOnMenuCopyCommand() to copy elements to the
  /// clipboard in different formats, or to perform additional tasks
  /// before or after copying – for example deselect the copied elements.
  /// </summary>
  protected override void ProcessOnMenuCopyCommand()
  {
    IList<ModelElement> selectedModelElements = this.SelectedElements;
    if (selectedModelElements.Count == 0) return;

    // System container for clipboard data.
    // The IDataObject can contain data in several formats.
    IDataObject dataObject = new DataObject();

    Bitmap bitmap = null; // For export to other programs.
    try
    {
      #region Create EGP for copying to a DSL.
      this.CopyModelElementsIntoElementGroupPrototype
                     (dataObject, selectedModelElements);
      #endregion

      #region Create bitmap for copying to another application.
      // Find all the shapes associated with this selection:
      List<ShapeElement> shapes = new List<ShapeElement>(
        this.ResolveExportedShapesForClipboardImages
              (dataObject, selectedModelElements));

      bitmap = this.CreateBitmapForClipboard(shapes);
      if (bitmap != null)
      {
        dataObject.SetData(DataFormats.Bitmap, bitmap);
      }
      #endregion

      // Add the data to the clipboard:
      Clipboard.SetDataObject(dataObject, true, 5, 100);
    }
    finally
    {
      // Dispose bitmap after SetDataObject:
      if (bitmap != null) bitmap.Dispose();
    }
  }
/// <summary>
/// Override this to customize the element group that is copied to the clipboard.
/// </summary>
protected override void CopyModelElementsIntoElementGroupPrototype(IDataObject dataObject, IList<ModelElement> selectedModelElements)
{
  return this.ElementOperations.Copy(dataObject, selectedModelElements);
}
}

각 다이어그램에는 singleton 인스턴스를 ElementOperations 있습니다.직접 파생물을 제공할 수 있습니다.DSL 프로젝트에 배치할 수 있습니다,이 파일에서이 재정의 하는 코드와 같은 동작 하는 지.

using System;
using System.Collections.Generic;
using System.Linq;
using Microsoft.VisualStudio.Modeling;
using Microsoft.VisualStudio.Modeling.Diagrams;

namespace Company.MyDsl
{
  partial class MyDslDiagram
  {
    /// <summary>
    /// Singleton ElementOperations attached to this diagram.
    /// </summary>
    public override DesignSurfaceElementOperations ElementOperations
    {
      get
      {
        if (this.elementOperations == null)
        {
          this.elementOperations = new MyElementOperations(this.Store as IServiceProvider, this);
        }
        return this.elementOperations;
      }
    }
    private MyElementOperations elementOperations = null;
  }

  // Our own version of ElementOperations so that we can override:
  public class MyElementOperations : DesignSurfaceElementOperations
  {
    public MyElementOperations(IServiceProvider serviceProvider, ElementOps1Diagram diagram)
      : base(serviceProvider, diagram)
    { }



    /// <summary>
    /// Copy elements to the clipboard data.
    /// Provides a hook for adding custom data.
    /// </summary>
    public override void Copy(System.Windows.Forms.IDataObject data,
      ICollection<ModelElement> elements,
      ClosureType closureType,
      System.Drawing.PointF sourcePosition)
    {
      if (CanAddElementGroupFormat(elements, closureType))
      {
        AddElementGroupFormat(data, elements, closureType);
      }

      // Override these to store additional data:
      if (CanAddCustomFormat(elements, closureType))
      {
        AddCustomFormat(data, elements, closureType, sourcePosition);
      }
    }


    protected override void AddElementGroupFormat(System.Windows.Forms.IDataObject data, ICollection<ModelElement> elements, ClosureType closureType)
    {
      // Add the selected elements and those implied by the propagate copy rules:
      ElementGroup elementGroup = this.CreateElementGroup(elements, closureType);

      // Mark all the elements that are not embedded under other elements:
      this.MarkRootElements(elementGroup, elements, closureType);

      // Store in the clipboard data:
      ElementGroupPrototype elementGroupPrototype = this.CreateElementGroupPrototype(elementGroup, elements, closureType);
      data.SetData(ElementGroupPrototype.DefaultDataFormatName, elementGroupPrototype);
    }

    /// <summary>
    /// Override this to store additional elements in the element group:
    /// </summary>
    protected override ElementGroupPrototype CreateElementGroupPrototype(ElementGroup elementGroup, ICollection<ModelElement> elements, ClosureType closureType)
    {
      ElementGroupPrototype prototype = new ElementGroupPrototype(this.Partition, elementGroup.RootElements, elementGroup);
      return prototype;
    }

    /// <summary>
    /// Create an element group from the given starting elements, using the
    /// copy propagation rules specified in the DSL Definition.
    /// By default, this includes all the embedded descendants of the starting elements,
    /// and also includes reference links where both ends are already included.
    /// </summary>
    /// <param name="startElements">model elements to copy</param>
    /// <param name="closureType"></param>
    /// <returns></returns>
    protected override ElementGroup CreateElementGroup(ICollection<ModelElement> startElements, ClosureType closureType)
    {
      // ElementClosureWalker finds all the connected elements,
      // according to the propagate copy rules specified in the DSL Definition:
      ElementClosureWalker walker = new ElementClosureWalker(this.Partition,
        closureType, // Normally ClosureType.CopyClosure
        startElements,
        true, // Do not load other models.
        null, // Optional list of domain roles not to traverse.
        true); // Include relationship links where both ends are already included.

      walker.Traverse(startElements);
      IList<ModelElement> closureList = walker.ClosureList;
      Dictionary<object, object> closureContext = walker.Context;

      // create a group for this closure
      ElementGroup group = new ElementGroup(this.Partition);
      group.AddRange(closureList, false);

      // create the element group prototype for the group
      foreach (object key in closureContext.Keys)
      {
        group.SourceContext.ContextInfo[key] = closureContext[key];
      }

      return group;
    }
  }
}

참고 항목

개념

요소 만들기 및 이동 사용자 지정

방법: 끌어서 놓기 처리기 추가

삭제 동작 사용자 지정

기타 리소스

샘플: VMSDK 회로 다이어그램 샘플
