APS(분석 플랫폼 시스템)는 비즈니스 요구 사항에 따라 적절한 양의 처리 및 스토리지를 구입할 수 있도록 확장 가능한 구성 요소를 사용합니다. APS를 주문할 때 이러한 핵심 하드웨어 구성 요소의 조합이 필요합니다. 특정 하드웨어 공급업체는 서로 다른 명명 규칙을 사용하거나 추가 구성 요소를 사용할 수 있습니다.

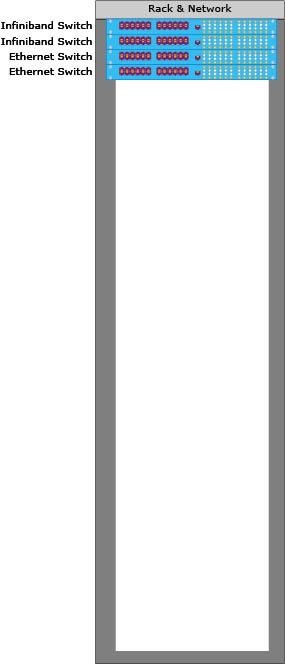

랙 및 네트워크
APS 구성 요소는 모두 데이터 센터에 맞는 하나 이상의 랙에 저장됩니다. 각 랙에는 PPU(전원 분배 장치), 두 개의 InfiniBand 스위치 및 두 개의 이더넷 스위치가 함께 제공됩니다.
데이터 배율 단위
데이터 크기 조정 단위에는 사용자 데이터를 처리하고 저장하기 위한 데이터 호스트 및 DAS(직접 연결된 스토리지)가 포함됩니다. 용량을 추가하려면 하드웨어 공급업체에서 지원하는 구성에 따라 Data Scale 단위를 추가합니다. 데이터 배율 단위 수가 증가함에 따라 필요에 따라 랙 및 네트워크 구성 요소를 추가하여 더 많은 전력, 네트워크 및 랙 인프라를 제공해야 합니다.
데이터 호스트
데이터 호스트는 사용자 데이터 처리 전용 서버입니다. PDW(병렬 데이터 웨어하우스)는 각 데이터 호스트에서 하나의 컴퓨팅 노드를 실행합니다. HPE 어플라이언스 경우 Data Scale 단위에는 두 개의 데이터 호스트가 있습니다. Dell 및 Quanta 어플라이언스 Data Scale 단위에는 세 개의 데이터 호스트가 있습니다.
직접 연결 스토리지
DAS(직접 연결된 스토리지)는 데이터 호스트에 연결된 디스크 풀입니다. 모든 데이터 호스트는 디스크에 액세스할 수 있습니다. 공유되지 않는 아키텍처의 일부로 데이터 호스트에서 실행되는 컴퓨팅 노드는 개별 디스크를 공유하지 않습니다. 그러나 고가용성의 경우 스토리지 액세스가 공유되고 각 데이터 호스트가 디스크에 액세스할 수 있습니다.

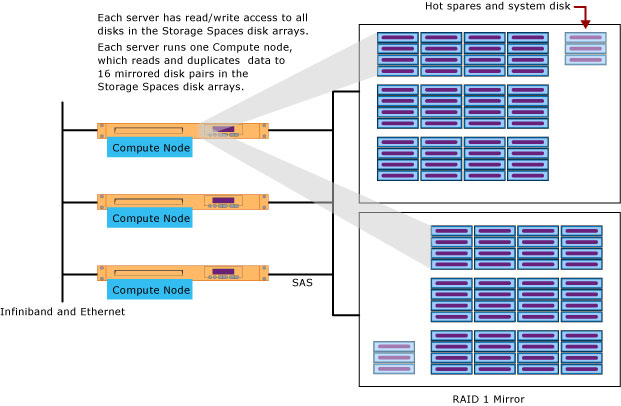

데이터 배율 단위 아키텍처 - DELL 및 Quanta

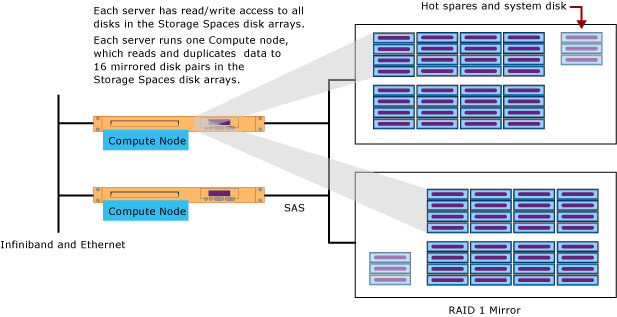

데이터 배율 단위 아키텍처 - HPE
데이터 배율 단위 설명
데이터 배율 단위에는 각 컴퓨팅 노드에 대해 하나의 서버(호스트)와 SAS(직렬 연결 SCSI)와 연결된 직접 연결된 디스크 배열 하나가 있습니다. 스토리지 캐비닛 내에서 디스크 배열은 각각 중복 전원 공급 장치가 있는 두 개의 반으로 나뉩니다. Windows Server 저장소 공간 RAID 1 미러 디스크 쌍 간에 데이터를 복제하여 사용자 데이터를 관리합니다. 각 디스크 쌍의 디스크는 디스크 배열의 서로 다른 절반에 저장됩니다.
디스크 배열에는 핫 스페어 디스크와 시스템 디스크도 포함되어 있습니다. 디스크가 실패하면 저장소 공간 작동하는 디스크의 데이터 복사본을 사용하여 핫스페어에 있는 데이터의 중복 복사본을 다시 작성합니다. 이는 데이터 손실로부터 보호하는 데 도움이 되는 중요한 자동 복구 기능입니다.
컴퓨팅 노드의 총 디스크 수:
DELL에는 96개의 디스크 = (3개 서버) * (서버당 16개 디스크) * (중복 디스크의 경우 2개)가 있습니다.
HPE에는 64개의 디스크 = (2개 서버) * (서버당 16개 디스크) * (중복 디스크의 경우 2개)가 있습니다.
또한 각 디스크 배열에는 핫 스페어 디스크와 시스템 디스크가 있습니다.
고가용성을 위해 컴퓨팅 노드가 장애 조치(fail over)되는 경우에도 Data Scale 단위의 다른 호스트를 통해 해당 사용자 데이터를 작동하고 액세스할 수 있습니다. 직접 연결된 물리적 호스트 중 하나 이상이 작동해야 하거나 스토리지에 대한 데이터 액세스가 손실됩니다.
디스크 크기의 경우 직접 연결된 스토리지에는 1, 2 또는 3테라바이트 디스크 드라이브가 있을 수 있습니다. 모든 데이터 배율 단위에는 동일한 크기의 디스크가 있어야 합니다.
기본 배율 단위
기본 배율 단위에는 어플라이언스 필요한 브레인 파워 호스트, 데이터 호스트 및 직접 연결된 스토리지의 최소 수가 포함됩니다. 여기에는 다음 구성 요소가 포함됩니다.
오케스트레이션 호스트
이 서버는 PDW의 브레인을 실행합니다.
수동 호스트
이 서버는 고가용성을 제공합니다. 오케스트레이션 또는 데이터 호스트에 오류가 있는 경우 온라인 상태로 작업을 실행할 준비가 된 것입니다. 오케스트레이션 호스트, 수동 호스트 및 Data Scale 단위 서버는 Windows 장애 조치(failover) 클러스터로 구성됩니다. 어플라이언스 각 랙에는 하나의 수동 호스트가 필요합니다.
선택적 수동 호스트
중복성을 더 추가하려면 기본 배율 단위에 두 번째 수동 호스트를 추가하는 옵션이 있습니다.
데이터 배율 단위
기본 배율 단위에는 랙의 맨 아래에 배치되는 하나의 데이터 배율 단위가 포함됩니다.

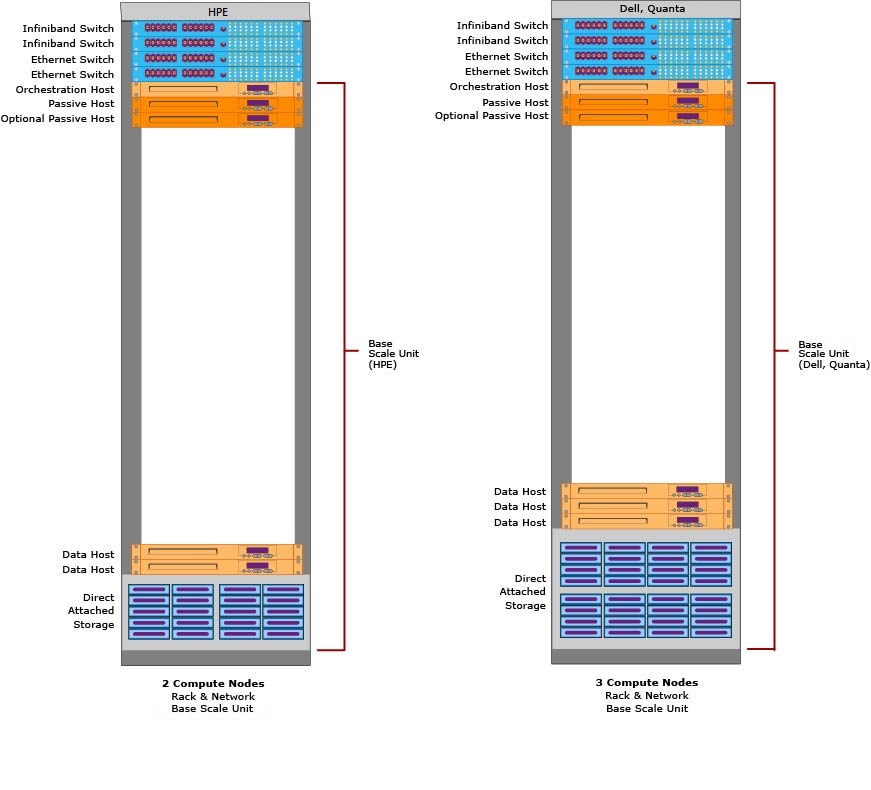

이 다이어그램은 기본 배율 단위와 랙 및 네트워크를 보여줍니다. 분석 플랫폼 시스템 어플라이언스 대한 최소 구성입니다.
